大家好，我是秋凌景观施工图设计讲师：周律，今天我们了解一下景观挡土墙。
挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构筑物。
常用挡土墙一般分为三类：
重力式01：

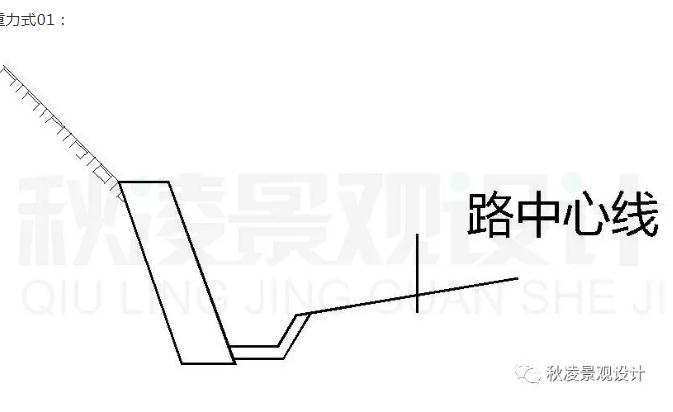

重力式挡土墙01，也是我们平常用的最多的一种挡土墙类型，指的是依靠墙身自重抵抗土体侧压力的挡土墙。重力式挡土墙可用块石、片石、混凝土预制块作为砌体砌筑。
重力式挡土墙02：
采用片石混凝土、混凝土进行整体浇筑。不常用重力式挡土墙，造价偏高，适用于外部有重大压力。
衡重式：
衡重式挡土墙的墙背在上下墙间设衡重台（上下头），利用衡重台上的填土重量使全墙重心后移，增加墙体的稳定性。墙胸坡陡，下墙倾斜，可降低墙高，减少基础开
悬臂式：

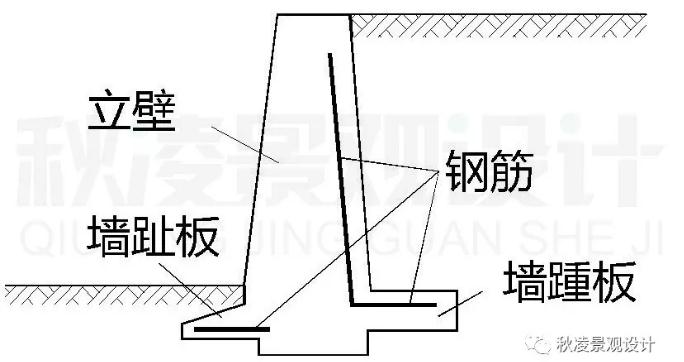

悬臂式挡土墙是由立板和底板两部分组成。为便于施工，立板内侧（即墙背）做成竖直面，外侧（即墙面）可做成1：0.02～1：0.05的斜坡，具体坡度值将根据立板的强度和刚度要求确定。
而最常用重力式挡土墙可根据其墙背的坡度分为
仰斜、俯斜、直立三种类型：
景观挡土墙特性：
1，按土压力理论，仰斜墙背的主动土压力最小，而俯斜墙背的主动
2.如挡土墙修建时需要开挖，因仰斜墙背可与开挖的临时边坡相结合，而俯斜墙背后需要回填土，因此，对于支挡挖方工程的边坡，以仰斜墙背为好。反之，如果是填方工程，则宜用俯斜墙背或垂直墙背，以便填土易夯实。在个别情况下，为减小土压力，采用仰斜墙也是可行的，但应注意墙背附近的回填
可行的，但应注意墙背附近的回填土
的回填土质量
回填土质量。
土质量。
3.当墙前原有地形比较平坦，用仰斜墙比较合理；若原有地形较陡，用仰斜墙会使墙身增高很多，此时宜采用垂直墙或俯斜墙。
挡土墙立面及荷载图

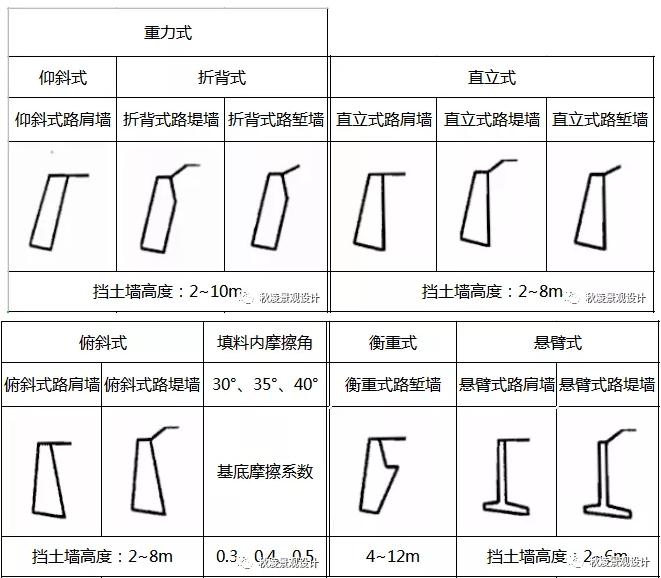

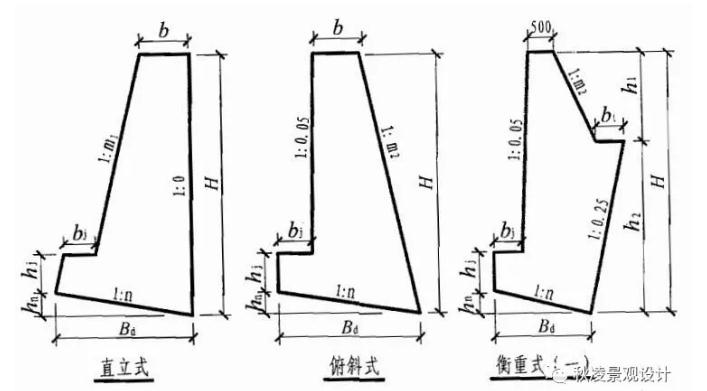

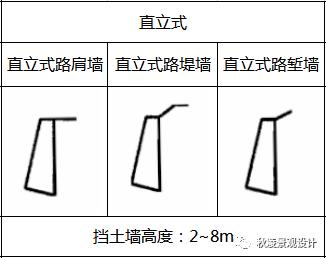

挡土墙类型及其断面图：
1、衡重式应用与墙高6m或者6m以上；
悬臂式应用与墙高4m或4m以上。

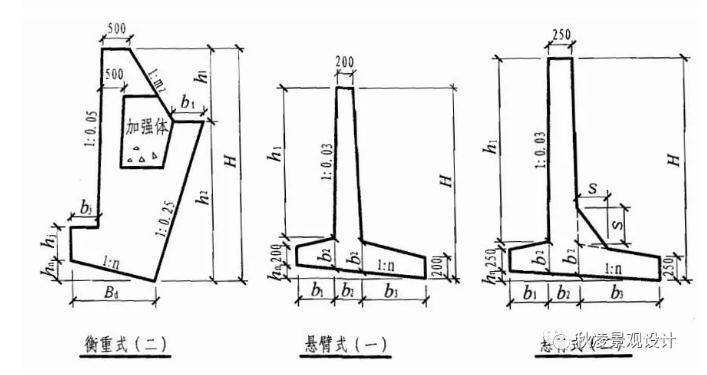

2、衡重式的加强体用C15级毛石混凝土浇筑，高度为0.2倍墙高，位于上、下墙的高度为0.4:0.6.
3、悬臂式的底部应该设置C10级混凝土垫层，厚度100mm，每边宽出100mm，保护层厚度40mm。
挡土墙防、排水设施图：
1、根据地表水汇集，墙背填料透水性能及有无地下水等情况，选择A、B、C三种类型之一，或综合其特点后灵活选用。
活选用。

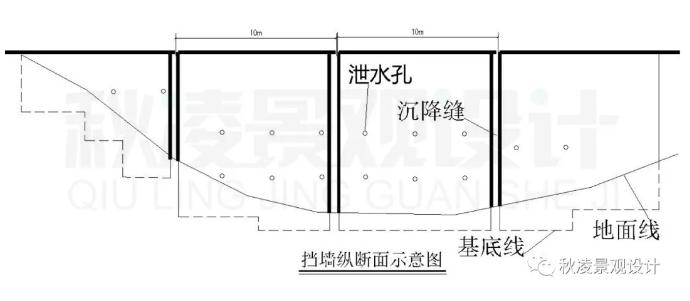

2、泄水孔孔径100mm左右，间距2~3m，按梅花形布置。泄水孔向外坡度为5%，最低一排泄水孔应高出地面不小于200mm。泄水孔应保持直通无阻。衡重式挡土墙的上，下墙连接处应设泄水孔。
3、当有地下水渗入填料时，应设置排水盲沟，将水顺利排除墙外。
4、反滤层的构造与反滤包同。

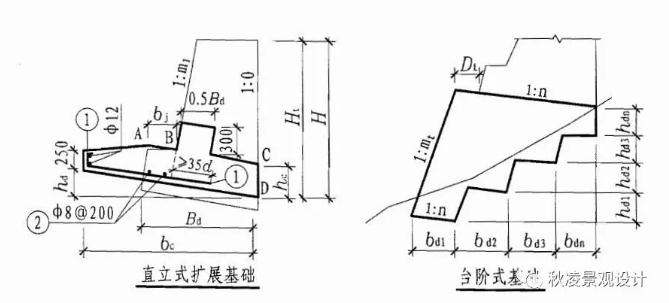

挡土墙扩展基础及台阶式基础图：
景观挡土墙的应用：
