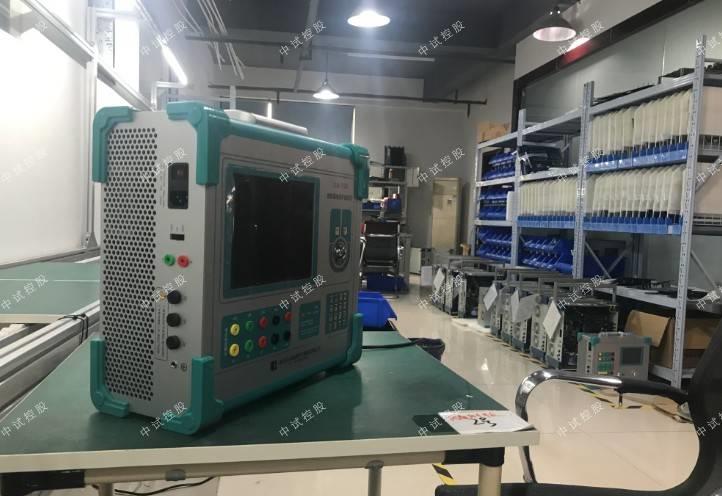

继电保护是电力系统中必不可少的一项保障措施，它能够快速、准确地切断故障设备，保障主设备的安全运行。而继电保护测试仪则是维持继电保护正常运行的关键设备。现在市场上主流的继电保护测试仪是微机型继电保护测试仪，分为三相和六相两种，适用于电力、铁路、冶金、石油、化工、水利等行业。在测试过程中，继电保护测试仪可以对继电保护、互感器、高压开关、真空开关、电容等设备进行测试，如继电保护测试、互感器变比、比差角差测试、高压开关接触电阻及动特性测试等。其中，六相微机继电保护测试仪可以测试六相电流和六相电压，具有更高的测试精度和更大的测试范围。那么，继电保护测试仪的技术参数又是怎样的呢？它具有标准模拟量电压电流输出、交流电流输出3路，每路40A/450VA、交流电压输出4路，每路120V/70VA等特点。此外，它还具有高性能主机、备自投测试功能、具有独立专用直流电源输出、双操作方式等优点。
其相位准确度＜0.2°，频率准确度＜0.001Hz，输出精度高达0.1%，是非常可靠的继电保护测试设备。继电保护测试仪的应用，也得到了电力系统的广泛认可。三十多年来，中试控股技术研究院一直专注于微机型继电保护测试仪的制造，已成为国家电网、南方电网、内蒙电网等多家企业的合格供应商。因此，如果您在维护电力系统方面有所需求，选择中试控股技术研究院的继电保护测试仪，将会是一个非常明智的选择。新一代产品特点：轻巧便携，重量仅为9kg，外形设计紧凑，大小仅为A4纸张大小。符合IEC618509-1/2/2LE、GOOSE、IEC60044-8FT3/FT3LE、IRIG-B等多种光数字报文标准。采用SOC硬件平台和Linux系统进行开发。该产品配备了一块10.1寸1280*800高分辨率的电容式全触控屏幕，操作简便。具备36路光数字SV/GOOSE通道和4U3I标准模拟量通道，支持混合输出。
同时支持100M光网口模块和FT3光串口模块，满足不同用户的需求。此外，产品还支持B码对对功能，方便用户进行数据传输和通信。该产品具备实时监测光功率及网络光数字报文的功能，可以准确地监测光功率和网络通信情况。内置距离保护、零序保护、整组试验、谐波实验、频率与高低周、故障回放等专用测试模块，支持模拟异常报文发送，为用户提供全方位的测试支持。该产品支持标准SCL文件导入，用户可以方便地提取需要的装置实例配置信息，一键解析生成拓扑图，提高工作效率。技术参数方面，产品具备标准模拟量输出功能，交流电流输出3×10A，交流电压输出4×125V，直流电流输出3×±2A，直流电压输出3×±170V，相位0~360°，相位准确度小于0.01°等特点。
在IEC61850参数方面，产品具备SMV发送时间均匀性最大偏差1≤1us，GOOSE事件的接收分辨率小于1ms，SV电压测量精度为0.05%，相位采样精度为0.01°，SV电流测量精度为0.05%，相位精度优于0.01°，频率测量精度为0.002Hz，光功率测量范围为-31dbm~-14dbm等特点。在通信接口方面，该产品配备了2组LC100M光纤通讯接口和1对ST光串口，同时还具备4路开入和4路快速开出的开关量接口，满足不同用户的通信需求。产品规格方面，该产品尺寸为295×215×76mm3（长×宽×高），重量为3.4kg，非常适合携带和使用。总的来说，这款全新设计的产品拥有轻巧便携的外形，完善的功能和高精度的测试参数，为用户提供了更加便捷和准确的测试体验。无论是在实际工作还是实验室研究中，都能够满足用户的需求，为电力行业的发展提供强有力的支持。
小型继保仪——超轻巧的保护装置在现代电力系统中，继电保护是至关重要的一环。继保仪的功能是检测电力系统中的异常情况并采取相应的措施来保护设备和人员的安全。而如今，一种全新的小型继保仪引起了人们的广泛关注。这款继保仪具有10.1寸1280*800分辨率的全触控屏操作，操作起来非常方便。它还具备36路独立采样值和6U6I模拟量，支持混合输出。更令人称赞的是，它支持100M/1000M光模块复用，光串口支持FT3报文收发及IRIG-B码对时。这款继保仪内置了丰富的继电保护测试功能模块，可以模拟异常报文发送。同时，它还支持标准SCD文件导入，只需一键解析就能生成拓扑图，非常方便实用。让我们来看看这款小型继保仪的技术参数。
它具备标准模拟量输出，交流电流输出6×30A，交流电压输出6×120V，直流电流输出6×±10A，直流电压输出6×±160V，相位准确度小于0.01°，叠加谐波2~32次谐波，输出频率范围在0~1600Hz，频率精度小于0.001Hz。而在IEC61850参数方面，这款继保仪的性能同样出色。它的SMV发送时间均匀性最大偏差小于1us，GOOSE事件的接收分辨率小于1ms，SV电压测量精度为0.05%，相位采样精度为0.01°，SV电流测量精度为0.05%，频率测量精度为0.002Hz，IRIG-B码对时误差仅为1μs，光功率测量范围在-31dbm~-14dbm之间，遥测、遥信响应时间小于1秒。除了优秀的性能指标，这款继保仪还具备多种通信接口，包括10/100/1000M自适应网口、LC100/1000M复用光网口、LC100M光纤通讯接口、复用发送光串口和开关量接口。
这些接口的存在进一步提高了继保仪的通信能力和灵活性。尺寸方面，这款继保仪只有370×270×130mm3，重量仅为9.5kg，比一张A4纸略大，非常轻便。它采用了Windows操作系统，并配备了一块10寸*彩大**屏，操作简洁流畅。此外，它还拥有经典、完整的全套传统测试软件，能够满足用户的各种需求。这款继保仪还具备双操作模式，用户既可以选择单机操作，也可以外接PC或通过WiFi进行操作。这种设计的好处是，用户可以根据实际情况选择最适合自己的操作方式，提高工作效率。最后，这款继保仪采用了新型高保真线性功放，输出精度高达0.1%。它还采用了高集成模块化结构，具有出色的EMC性能和高可靠性，能够在各种恶劣环境下正常运行。综上所述，这款小型继保仪具备出色的性能和多样化的功能，既方便携带又易于操作，适用于各种电力系统的继电保护工作。
它的问世无疑将极大地推动继保技术的发展，为电力系统的安全稳定运行提供了有力的保障。您觉得这款小型继保仪有哪些值得关注的特点呢？如果您对继保仪有任何问题或意见，欢迎在评论区留言，我们将竭诚为您解答。通透式散热结构，完善可靠的自保护功能。产品特点。这款小型继保仪不仅尺寸小巧，就像A4纸一样便携轻便，能轻松携带，重量只有3.5kg，可以手持操作。它提供3路电压和1路电流输出，相电压为120V，相电流为6A。继保仪采用单机操作系统，配备了7寸触控彩屏，操作体验出色，简洁流畅。此外，它还采用了新型高保真线性功放技术，输出精度高。整机采用高集成模块化结构，EMC性能出色，可靠性也很高。继保仪的另一个亮点就是它的通透式散热结构。技术参数。此继保仪标准模拟量电压和电流输出。交流电流输出为AC1×6A/70VA。交流电压输出为AC3×120V/40VA。交流输出精度为0.2%（10~120V）。
直流电流输出为DC1×（±5A）/50VA。直流电压输出为DC3×（±160V）/40VA。相位范围为0~360°，相位准确度小于0.2°。输出频率范围为10~500Hz，频率准确度小于0.01Hz。此外，继保仪还具有叠加谐波0~10次谐波的功能，并且配备了2路开入和2路开出的开关量。规格尺寸为270×220×90mm（长×宽×高），重量为3.5kg。继电保护测试仪概述。微机继电保护测试仪是根据国内数百家用户十多年来的丰富经验，采用多种高新技术进行全面优化设计而研制的。它针对500KV以上超高压继电保护测试工作的瞬时变化特性和高测试精度需求，自主研制出的微机继电保护装置测试系统，以替代进口产品。该产品主要用于发电厂和变电站对各种继电保护装置参数的整定和测试。它具有智能化程度高、测试准确的特点。继保仪能够模拟12路电流和电压的调幅、移相、分相独立变频、多态故障模拟、叠加谐波等功能。

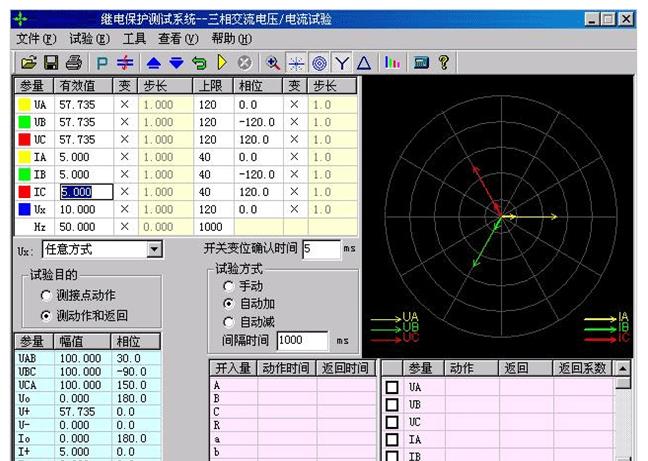

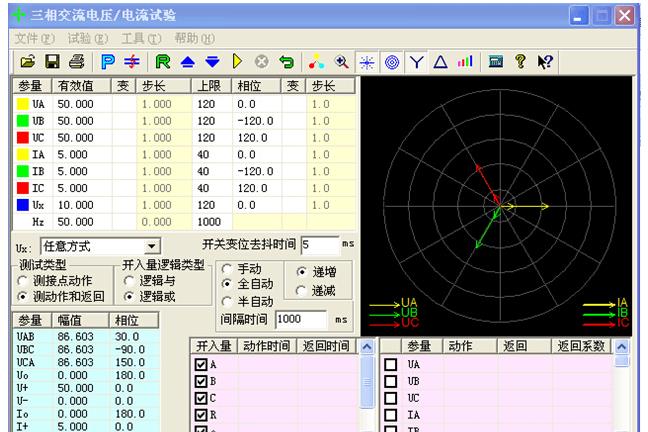

此外，它还具有失真告警、录波数据回放输出等功能，是确保发电厂、变电站及线路安全运行的重要测试仪器。该继保仪的测试软件采用Windows界面，功能齐全，界面友好，能够完成各种继电保护装置的全面测试。它还能自动生成试验数据库和试验报告，图文并茂，使用方便。因此，无论是发电厂、供电局、科研院所还是相关企业，都认为这款继电保护测试仪非常理想，可以满足他们的需求。◆继电保护测试仪测试软件功能。这款继保仪配备了功能强大的测试软件，能够方便地完成所有测试项目。测试功能包括：如何选择一款高品质的继电保护测试仪？在电力系统中，继电保护测试仪是必不可少的设备之一。它可以测试电压电流、中间时间、功率方向、同期、频率、阻抗、过流等各类继电器，并进行比例制动、谐波制动、直流助磁、速断等原理构成的差动保护测试。同时，还可以进行故障模拟、阻抗特性测试、线路保护测试、程控电源测试以及自动装置与表计测试等。
因此，在选择继电保护测试仪时，我们需要考虑以下几个方面。第一，采用先进的技术。应该选择采用先进的数字信号处理技术和通讯技术的产品，以保证测试仪的稳定性和可靠性。第二，具有高精度的测试能力。测试仪应该能够输出高精度的波形，以便快速准确地控制响应模拟输出电力系统故障模型各种瞬时变化的暂态波形。第三，具有高度集成化和一体化的特点。测试仪应该具有内置高性能工控机，采用嵌入式工业系统WindowsCE.Net，无需外接电脑即可轻松完成各种复杂的试验功能。第四，具有良好的安全性。测试仪应该能够杜绝电脑病毒侵犯，即使误操作删除文件也不会破坏操作系统，保证系统安全。总的来说，选择一款高品质的继电保护测试仪，需要考虑多个方面。从技术、测试能力、集成化和安全性等多个方面综合考虑，才能选择到一款适合自己的产品。
新一代测试设备的操作界面设计十分人性化，提供了熟悉的工业化Windows界面，内置触控板和键盘，让操作变得方便简单，就像使用笔记本电脑一样。同时，设备还具备USB接口，方便用户进行软件升级和数据交换，可以外接鼠标、键盘进行操作，甚至可以通过网口连接笔记本电脑进行工作。新的测试软件基于Windows系统开发，采用嵌入式软件开发工具，功能齐全、界面友好、使用方便。底层硬件控制性能优秀，创新地采用了多层树型结构的试验模板数据库组织方式，以及灵活的OFFICE文件格式试验报告，为试验数据库和试验报告管理的集成化、系统化提供了数据基础。设备不仅具备通用测试模拟功能，还提供各类继电器校验程序和自动试验程序。其中，自动试验程序包括多种校验和搜索方式，能够模拟和回放现场实际的各类故障、暂态、振荡、重合闸行为，提供准确可靠的试验结果。而且，该测试设备的电压和电流输出非常灵活。

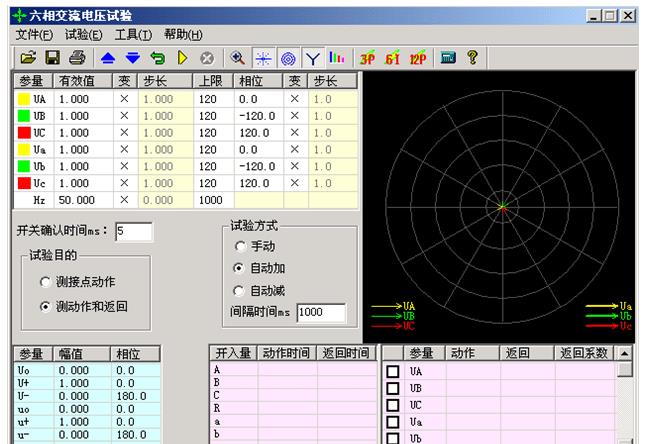

无需改变任何软硬件件，即可实现6相电压和6相电流的同时输出，各相幅值、相位、频率、直流分量均可同时独立变化调整。这样的设计使得设备在进行低周减载试验时更加准确可靠。此外，设备的开入通道独立无极性，能够自动适应各种有源或无源接点。新一代测试设备还引入了先进的高精度线性功放技术，全面提升了设备的功放系统性能。此外，设备还具备各种防误操作、短路、外电冲击和温度超限等故障检测和保护功能，保障设备稳定可靠的持续工作。而且，设备还配备了独立辅助直流电源，电压范围为110V/220V±10%。为了进一步优化设备的性能和便携性，设计师进行了大量的模块化设计和工艺改进。设备变得更加小型化、轻型化，操作和维护也更加简便。通过以上创新设计和改进，新一代测试设备在操作便捷性、功能强大性、性能稳定性和可靠性等方面都有了巨大的提升，为用户提供了更好的测试体验和更准确的测试结果。
参考资料：- 张培新, 南京哈普电气股份有限公司, "一种多功能复合式智能测试装置", 中国专利, 201710998954.2- 代永新, 陕西省电力公司电力科学研究院, "一种电力设备保护装置智能测试系统", 中国专利, 201910574386.6如何选择适合自己的多路电源电源在电子行业中是非常重要的设备之一。电源的好坏将直接影响到电子产品的性能和稳定性。在众多的电源中，多路电源因其可以输出多个电流或电压，被广泛地应用于电子设备的测试、调试、维修和生产过程中。那么，如何选择适合自己的多路电源呢？首先，要考虑的是多路电源的输出参数。多路电源的输出参数主要包括输出电流、输出电压、相位、频率等。根据实际需要来选择最合适的参数。如果需要同时测试多个设备，建议选择输出电流和电压较大的多路电源。如果需要测试信号的相位和频率，建议选择具备相位和频率调节功能的多路电源。
其次，要关注多路电源的输出精度。输出精度指的是多路电源输出的电流和电压与设定值之间的误差。输出精度越高，电源输出的电流和电压越稳定，误差越小。因此，建议选择具备高输出精度的多路电源。还要注意多路电源的保护机制。多路电源必须具备过载、过热、短路等保护机制，以确保设备的安全和稳定。建议选择具备多重保护机制的多路电源。最后，还要考虑多路电源的品牌和售后服务。选择知名品牌的多路电源，可以保证其品质和稳定性，在售后服务方面也更加放心。综上所述，选择适合自己的多路电源需要考虑输出参数、输出精度、保护机制、品牌和售后服务等多方面因素。希望这些小贴士能够帮助你选择最适合自己的多路电源。中试控股推出了一款内置工控机的测试装置，这款装置不仅可以独立完成所有测试功能，还可以通过网络通讯接口与外部计算机连接实现更多测试需求。
这款装置配备了大屏幕彩色液晶屏和触控板，提供了便捷的操作体验，同时还有USB接口，可以方便地进行数据交换和软件升级。在使用这款装置进行整组试验时，用户只需要设置故障电流和故障阻抗，然后按下指令按钮，装置就会自动完成测试过程。值得注意的是，短路电流倍数需要根据实际情况进行调整，以确保测量结果的准确性和可靠性。整组试验过程非常简单，用户只需要按下指令按钮，装置就会输出“正常状态”的各相对称量，然后按下“开入c”接通，装置会自动进入故障状态，输出故障电流、电压，并加至保护装置上。当保护装置跳闸后，装置会输出跳闸后状态量，用户也可以手动操作装置模拟手合到故障线路后加速跳闸，以测出动作时间。中试控股一直以“精细制造，深耕技术”为理念，致力于生产优质产品，赢得用户信赖。这款内置工控机的测试装置不仅是中试控股的新成果，也是中试控股走向更高端制造业的重要一步。
距离和零序保护是电力系统中必不可少的主要保护，尤其是在高压线路中的安装。而保护装置的可靠性和灵敏性对于电力系统的稳定运行至关重要。因此，距离和零序保护的测试显得尤为重要。为了进行距离和零序保护的测试，我们可以使用GPS装置来模拟线路两侧同步故障。测试过程中，我们可以通过GPS控制两侧的测试仪同时进行试验，以此来测试两侧保护的同时动作行为。GPS装置的脉冲输出口可以输出两路脉冲，包括PPS脉冲和PPM脉冲。我们可以使用PPM脉冲来进行试验，并通过专用GPS联接线将GPS装置的脉冲输出口与测试仪背板的通信接口联接。一旦测试仪和GPS装置连接成功，我们就可以启动试验了。距离和零序保护测试模块可一次性自动校验各种接地距离、相间距离和零序保护的故障定值，同时测试同一种故障下保护三相同时或不同时跳闸的时间。此外，该测试模块还能设置永久性故障，测试重合闸和永跳的时间。
在测试过程中，我们可以采用Z、Φ方式，或者R、X方式来设置阻抗定值，以此来更准确地进行测试。总之，距离和零序保护的测试是电力系统中非常重要的一环。通过使用GPS装置和测试仪，我们可以更加准确且可靠地测试保护装置的动作行为，保证电力系统的稳定运行。
