以下以模拟量（4~20mA）控制的调节阀，顺时针关阀，开关阀为限位方式为例，说明接线与调试步骤：
一、接线
拉电后根据需要接线
确认动力电源已拉电，接线前用万用表确认不带电，进行接线：

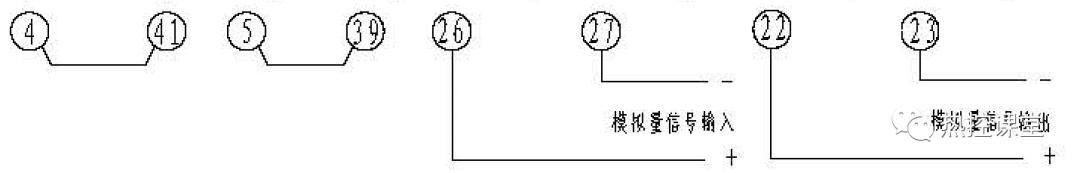

必接线：
动力电源：1、2、3
内部 24V （-）：4—41短接
内部 24V （+）：5－39短接
模拟量指令：26＋ 27－
模拟量反馈：22＋ 23－
可选接线（根据实际需求进行选择）
开反馈：8，9
关反馈：6，7
电源失电故障反馈：42 ，43 （常闭）
二、调试

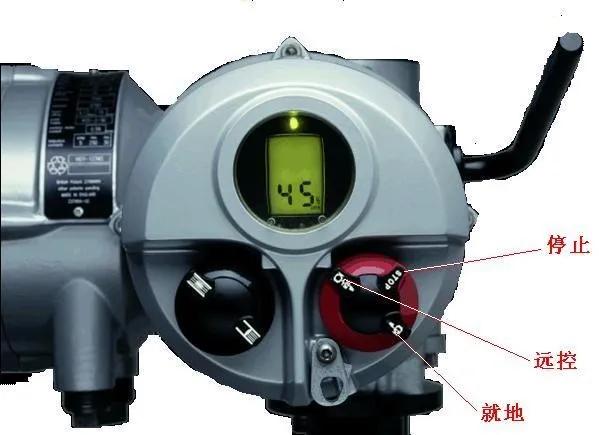

1、 将电动执行机构切至就地方式
接线完成后检查确认接线正确，测量动力电源接线无接地短路后，恢复接线盒，进行送电。
旋转执行器红色旋钮让“
”标记与壳体上的“▲”标记正对。
2、进入执行器的设定程序
正常操作：按
键
注意：只有当屏幕出现两个“设定条”后，才能进行设置操作，不然只能进行参数浏览。
----------------------------------------------------------------------------
详细说明：

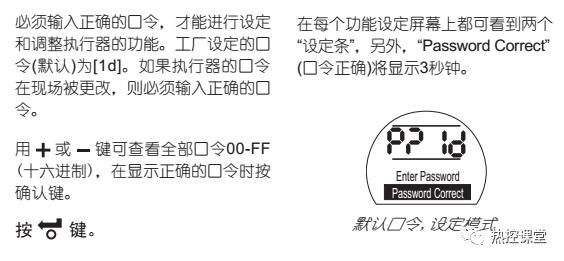

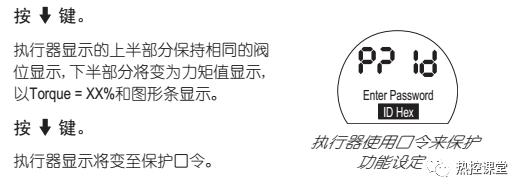

进入设置模式--口令

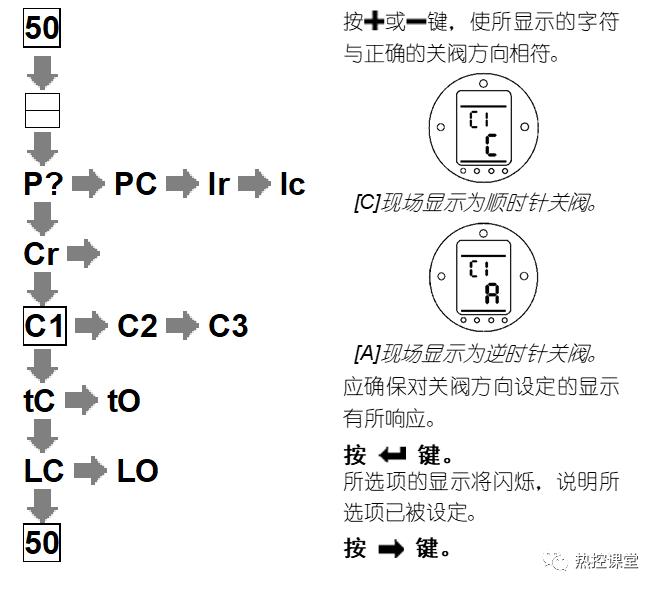

3、关阀方向设定：C1
正常操作：按
显示“C1”，按
或
使“C1”参数显示为“C”则为顺时针关阀，按
键，关阀方向闪烁保存。
----------------------------------------------------------------------------
详细说明：
执行器可被设定为顺时针关阀或逆时针关阀。手动操作执行器和阀门以确认关闭方向。

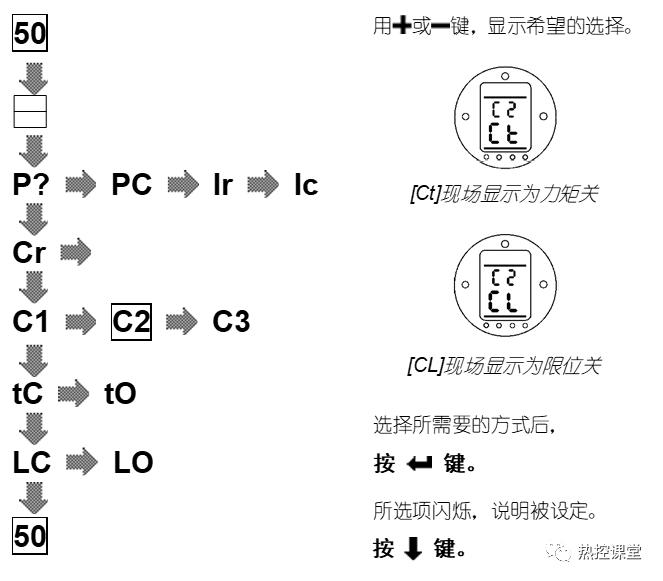

4、关阀方式设定：C2
正常操作：在“C1”菜单下，按
键，显示“C2”，按
或
使“C2”参数显示为“CL”则为限位关，按
键，关阀方式闪烁保存。
----------------------------------------------------------------------------
详细说明：
执行器可被设定为力矩关 - 用于回座阀; 限位关 - 非回座。
5、开阀方式：C3
正常操作：在“C2”菜单下，按
键，显示“C3”，按
或
使“C3”参数显示为“OL”则为限位开，按
键，开阀方式闪烁保存。
----------------------------------------------------------------------------
详细说明：
执行器可被设定为力矩开 - 用于回座阀; 限位开 - 非回座。
6、关阀力矩设定：tC
正常操作：在“C3”菜单下，按
键，显示“tC”，按
或
可修改力矩值，按
键，关力矩闪烁保存。
----------------------------------------------------------------------------
详细说明：

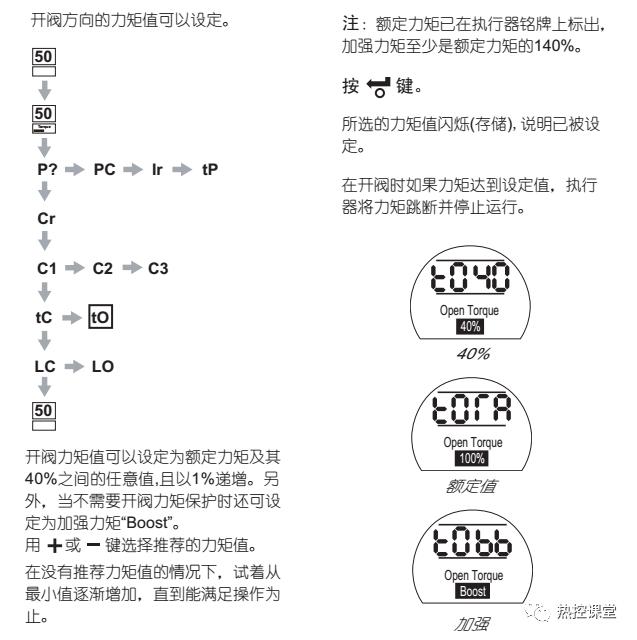

7、开阀力矩设定：tO
正常操作：在“tC”菜单下，按
键，显示“tO”，按
或
可修改力矩值，按
键，开力矩闪烁保存。
----------------------------------------------------------------------------
详细说明：

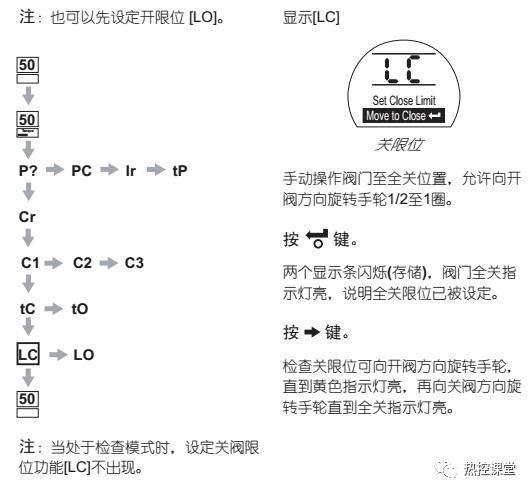

8、设定关限位：LC
正常操作：在“tO”菜单下，按
键，显示“LC”，手动操作阀门至全关位置，再回打1/2圈，按
键，关限位闪烁保存。
----------------------------------------------------------------------------
详细说明：

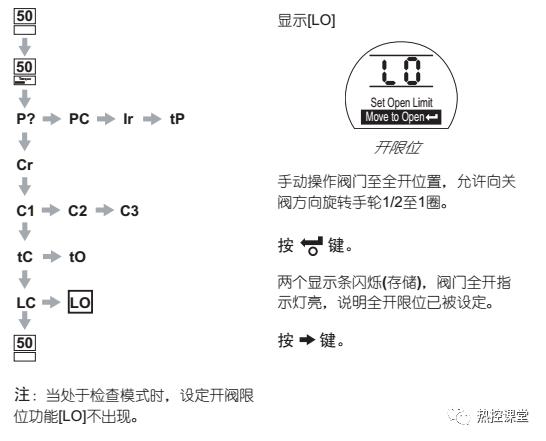

9、设定开限位：LO
正常操作：在“LC”菜单下，按
键，显示“LO”，手动操作阀门至全开位置，再回打1/2圈，按
键，开限位闪烁保存。
----------------------------------------------------------------------------
详细说明：
9、放回阀位显示
正常操作：按
键，直至显示阀位。
----------------------------------------------------------------------------

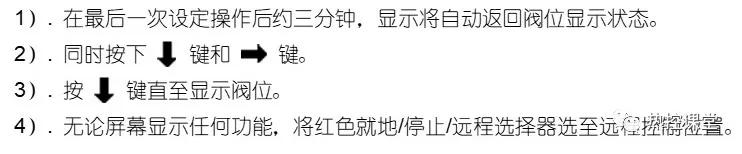

以下有四种方式可返回阀位显示状态
