作者：杨向宏 董事长／广州叁思企业管理有限公司
本文作者授权PCI可名文化编辑发布
一、关于钛*粉白**
两大优点让钛*粉白**为涂料、油墨、部分纸张以及塑料所必用：白度和遮益力。世界上白度最高的物质当属钛*粉白**；由于钛*粉白**平均粒径为光波长的一半，遮益力最强的桂冠又当之无愧为钛*粉白**斩获。当然，透明的涂料、纸张以及透明塑料制品不用钛*粉白**。
可以这么讲，钛*粉白**本身无毒，对健康无害，占全部白色颜料使用量的80%，它的真实粒径约在0.20至0.30微米之间，这区间正好为光波长的一半（光波长大约为0.55微米），从理论上讲，金红石型钛*粉白**的粒径大小为0.2微米时，所有波长的光散射为最大值。
当增加到0.5微米的时候，蓝光的散射急速下降，但是绿光和红光的散射相对没有变化；然而，在0.15微米的时候，蓝光散射的直径为最大，而红光和绿光则显著下降。所以钛*粉白**能最大程度地散射可见光，从而当其应用于涂料的时候能够表现出洁白、明亮以及不透明的品性。
1、 钛*粉白**特性
钛*粉白**在已知白色颜料中折射率最高（金红石型2.71、锐钛型2.55），板钛型属斜方晶形，无工业价值，锐钛型和金红石型虽同属四方晶形，但晶体结构的紧密程度不同。锐钛型晶体间空隙大，在常温下稳定，在高温下要转化为金红石型，金红石型是最稳定的结晶形态，其结构致密，比锐钛型有更高的硬度、密度、介电常数和折射率，在耐候性和抗粉化方面明显优于锐钛型。钛*粉白**生产过程不同导致性能差异：氯化法比硫酸法生产的钛*粉白**遮盖力、着色力高，而且分散性好。
三种晶型：锐钛型、板钛型和金红石型

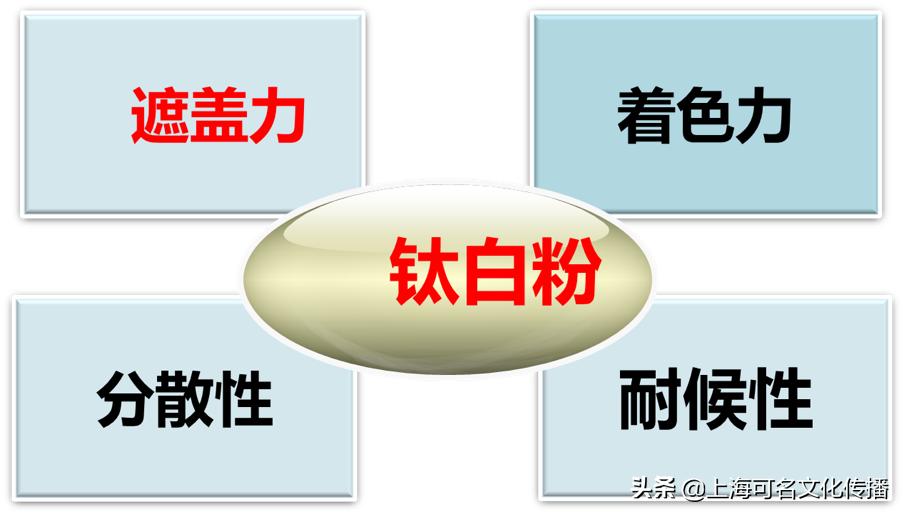

2、钛*粉白**四大关键特性
遮盖力和着色力是用来描述白色颜料的光散色效率的两种光学性能。
3、评估钛*粉白**主要关键特性
1）遮盖力
颜料加在透明基料中使之成为不透明，完全盖住基片的黑白格所需的最少颜料量称之为遮盖力——它是衡量钛*粉白**增强白色漆膜不透明性的能力；粒度大小、颗粒结构和分散度直接影响钛*粉白**遮盖力。在大于可见光半波长的范围内，粒径越小，颗粒结构越光滑，分散性会越大，则遮盖力越大。但粒径不能小于可见光波长的一半，否则由于晶体对光透明，反而降低遮盖力。
2）着色力
着色力则描述其增加有色涂料颜色的白度和亮度的能力。着色力测试是指当某白色漆料的反射率被特定的一彩色颜料调到50%时，钛*粉白**光散射能力相对于彩色颜料光吸收能力的贡献。当然，明显影响着色力的主要因素还有粒子的大小、形状、结构和粒度分布。着色力会随着粒度的减小和粒度的均匀性增加而增大。
3）耐候性
耐候性涵盖全面的外部使用能力，比如颜色和光泽的保有率、粉化、粘结性和漆膜的完整性。粉化是由于不断增加的有机粘合剂从漆膜表面分离，留下了暴露在空气中的钛*粉白**和一些填充剂粒子。由于这些粒子是白色的，因此形成了粉状的粉化外观。这个变化将导致颜色的变化和光泽度的消褪。抗粉化性是衡量钛*粉白**耐候性的关键指标。
金红石型钛*粉白**能有效地吸收更多的紫外线，并将其转化成相对无害的热能，从而能保护涂膜的有机成分不受紫外线直接照射而发生光老化降解，因此与锐钛型钛*粉白**相比具有更强的抗粉化性。
采用特殊材料及方法包覆（粒子被一层规整的电绝缘薄层所包裹），可使钛*粉白**具备优异的耐候性。
4）分散性
通常粉体粒径小于0.5微米时，粒子间会形成较大的二次自聚体。单纯地把钛*粉白**搅入涂料中并不足以克服粒子吸引力去阻止二次自聚体的崩解。我们须采用适当的方法（包膜等）使钛*粉白**粒子间不形成较大的二次自聚体，这些二次自聚体的存在往往影响涂料的终端使用性能。
二、中国钛*粉白**下游应用

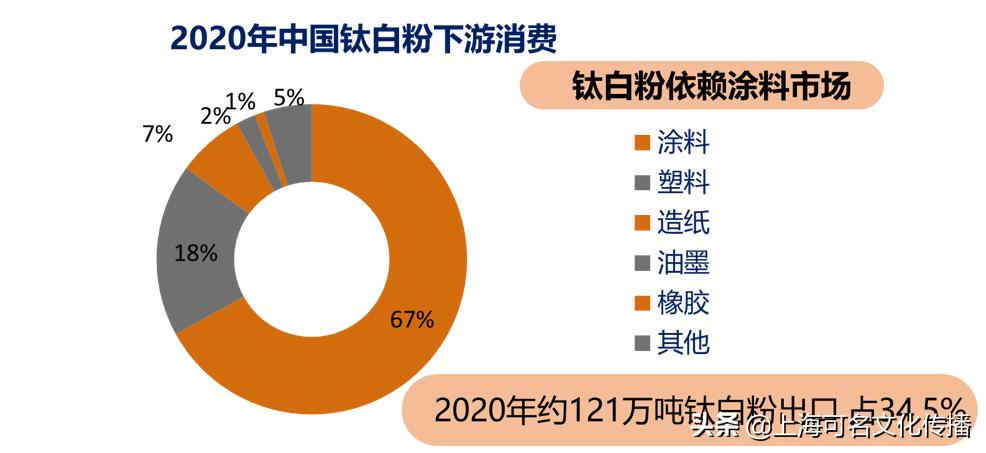

钛*粉白**下游主要应用于涂料、塑料和造纸。例如，在钛*粉白**的下游产品中，乳胶漆、家具漆、建材塑料和装饰纸均在房屋建造和装修过程中有重要应用；汽车漆、粉末涂料、防腐涂料和车用塑料等则在汽车工业中有着不可替代的作用。据估算，在终端消费领域，约有67%的钛*粉白**被用于涂料（如下图）。因此，房地产和汽车行业的景气度可视作钛*粉白**需求的重要前瞻指标。当前的需求结构在短期内难以发生较大改变，涂料是当之无愧的第一大应用领域，对钛*粉白**的行业走势具有决定性意义。
1、涂料可以不用钛*粉白**吗?
大约67%钛*粉白**被用于涂料中，可想而知钛*粉白**对涂料工业有多重要。
1）为什么涂料要用钛*粉白**？
钛*粉白**粒子细小而均匀，光化学稳定性高，着色力强，比其他白色颜料大五倍以上，遮盖力也比其他白色颜料如锌钡白系大二倍以上。因此可以大大降低整个涂料中颜料的用量，同时制成的油漆颜色好，不易泛黄，并且有耐热性和耐酸、耐碱、耐硫等化学稳定性，特别是金红石型钛*粉白**，其结构稳定，耐紫外线照射，室外不会粉化，因此适用于高度耐候性的各种高级船舶漆、桥梁、汽车、建筑等室外涂料。
2）涂料对钛*粉白**性能要求有哪些？
2、钛*粉白**在涂料中的应用
1）乳胶漆
近年来，各涂料厂为了提高生产效率，多取消了研磨工艺，由此，对钛*粉白**在乳胶漆中的分散性、分散稳定性的要求变得更为突出。当然，钛*粉白**在乳胶漆中的遮盖力也同样重要。
在国产钛*粉白**中，如果以在乳胶漆中的分散性而论，不少型号与杜邦的R902基本无差异，若以在乳胶漆中的遮盖率而论，也有很多牌号达到了国外水平。在外墙乳胶漆中，各工厂基本上都使用进口金红石型钛*粉白**，如R706等。技术下的国产钛*粉白**正大量被国内和国际大公司在外墙乳胶漆中所采用。
2）卷材和印铁涂料
彩钢是近年来发展起来的新品种，彩钢具有坚固耐久、使用方便、美观大方、可以拆卸等优点，大受用户欢迎。卷材涂料是通过专门的涂漆机涂在钢板或其它金属表面上，再经过烘烤成型。卷材涂料又可分为里层和表层，表层又分为底漆和面漆。表层要求高，面漆的要求更高。
卷材涂料多为溶剂型，大量使用醇醚类溶剂，特殊酯类及酮类溶剂，多数为聚脂和环氧树酯体系。强极性体系导致钛*粉白**不易分散，由于加工工序可包含研磨工序，反而对国产钛*粉白**分散性要求不苟刻，但对遮盖力要求高。卷材涂料一般都使用金红石型，里层背面漆要求相对较低，可以使用国产金红石，表层漆还是用进口金红石型。国产钛*粉白**可能多数是针对乳胶漆而开发，应用于卷材涂料中目前还达不到要求的细度及遮盖力。目前己有5-7家厂家的个别型号可用于底漆制造。
3）防腐涂料
防腐涂料以船舶漆为代表，以环氧树脂体系为主，多数厂不采用研磨工序。防腐涂料对钛*粉白**综合性能要求不十分苛刻，国产的钛*粉白**能否被采用，关键取决于分散性、分散稳定性及遮盖力。国产产品目前主要被用在底漆中，对耐候性要求高的面漆，目前仍主要使用进口耐候级钛*粉白**。
4）家具漆
家具漆主要分聚氨酯及*化棉硝**型，分散性如何对国产钛*粉白**在家具漆中应用非常关键，若制造工艺中不包含研磨工序，国产钛*粉白**很难达到要求的细度，尤其是*化棉硝**型。
5）汽车漆
汽车漆有高级和中低级之分，最好的是轿车漆，其次是卡车和客车漆。目前能够使用在轿车漆中的钛白品牌很少，均为专用型进口金红石钛白，如R2310等。国产金红石钛白目前只能占据汽车漆中的低档市场。
6）粉末涂料
粉末涂料是使用树脂与颜料等助剂直接热熔，使颜料分散在熔融的树脂中，再冷却粉碎而成。
粉末涂料通过静电喷涂于家电、汽车零件等金属件上，也可以用于塑料、木料等非金属制品上，用途非常广泛。在所有涂料中，粉末涂料对钛*粉白**综合性能要求不十分高。粉末涂料市场规模已达220万吨/年。
3、怎样在塑料制品中用好钛*粉白**？
作为钛*粉白**的第二大用户。在塑料中加入钛*粉白**可以提高塑料制品的耐热、耐光、耐候性，改善制品物理化学性能、增强制品力学强度、延长使用寿命。
塑料制品用钛*粉白**：要求粒子细，分散性好，耐热和耐光性好，为最佳无毒白色颜料，用于绝缘材料，对材料绝缘性能无影响，用于塑料薄膜，其成品拉伸强度，伸长率不受影响。全世界近600个钛*粉白**牌号中，塑料专用的约70来个。
几乎所有热固性和热塑性塑料都用钛*粉白**，用钛*粉白**在一定程度上可改善制品力学强度和电性能，除了利用钛*粉白**的高遮盖力、高消色力及与其他颜料并用性好外，它还能提高塑料制品的耐热、耐光和耐候性能。
由于塑料制品膜厚于油漆，钛*粉白**用量3-5%足够。但约12000万吨/年的塑料制品（30%为透明制品，不用）对钛*粉白**总体需求不小。
4、钛*粉白**在造纸领域的地位
大部分纸张必须能够提供不透明性，钛*粉白**具有高的折射率和比表面积，能提供优异的不透明性。造纸作为钛*粉白**的第三大用户，钛*粉白**主要用在高级纸张和薄型纸中，可使纸张具有较好的白度、较好的光泽度，且强度高、印刷时不穿透。造纸多用未经表面处理的锐钛型，它可以起到荧光增白剂的作用，层压纸要求使用经过表面处理的金红石型钛*粉白**，以满足耐光、耐热的要求。
不透明性是印刷用纸最重要的性能之一。印刷工作者根据不透明性来规定纸的等级。金红石型钛*粉白**具有甚至比钻石（2.42）还要高的折射率（2.72），它是一种极佳的光散射材料；由于比纸中其他成份能提供更好的光散射能力，钛*粉白**可提供最好的纸张不透明性。金红石型钛*粉白**比锐钛型钛*粉白**的不透明性强。
在纸中形成不透明性的机理有: 反射、折射、衍射和吸收。钛*粉白**主要利用其中三种机理来散射光。低档纸中因考虑生产成本一般不会使用钛*粉白**，主要使用碳酸钙、滑石粉、瓷土等作为填料或涂布颜料，可改善纸页性能，降低生产成本，但会降低纸张强度。
高档薄页纸或涂布纸中为了满足特定要求，通常使用钛*粉白**，如装饰纸、圣经纸（字典纸）和纸币等；使用钛*粉白**的纸张，不透明度高、覆盖性好、白度好、不透印，耐候性能好、强度高、平滑度好。
造纸行业对钛*粉白**品质的要求：
折射率高，覆盖力好；
白度高，杂质含量少；
化学性能稳定，分散性能好；
粒径大小合适，粒径分布窄；
表面电荷适当，留着率高。
钛*粉白**折射指数和白度明显高于其他填料，会赋予纸张良好的不透明度和白度；磨耗高，会增加对纸机的磨损。
钛*粉白**配抄纸张留着率对比 （%）：
说明：国产钛*粉白**与进口钛*粉白**在纸页中的留着率差异巨大。
综上所述，造纸行业对钛白质量的要求，按重要性排序为：
1、遮盖力（不透明度）：含相同钛白的纸张能够遮盖住底色的能力，这个指标决定了钛白的性价比。简单来说，遮盖力高的钛白，一般价格高，但使用量少，因此每吨纸张中钛白的成本可能较低；遮盖力低的钛白，虽然价格低，但用量大，导致每吨纸张中钛白的成本升高;
2、白度：钛白的白度决定纸张成型后的外观;
3、分散性：现在的造纸工艺一般都使用分散剂，因此，钛白的水分散性差别不大;
4、耐候性：国产金红石能够满足多数纸张的耐候性能要求，只有很少的纸张需要金红石提供很高的耐候性能;
5、留着率：造纸行业均对过滤的水进行回用，或采用助留剂，一般钛白的回收率都在99%以上，之所以保留这个指标，是因为国际大钛白公司在推销造纸专用钛白时均同时提供助留剂配方和使用方法，以提高服务质量，增加产品竞争力。
装饰纸生产厂家：
装饰纸也称为钛白纸，主要用于制作家具、地板、壁纸等的原材料。
装饰纸使用的钛*粉白**量是造纸行业中应用最多，远高于其它两个品种，源于对房屋、高档家具的大量需求，装饰纸的用量逐渐上升。
由于装饰纸后续有诸多加工过程，且对产品的耐光、耐热、遮盖力等的要求非常高，因此通常使用金红石钛*粉白**。
装饰原纸：钛*粉白**含量20-40%，成本占30-50%。
圣经纸或字典纸生产厂家：
圣经纸或字典纸要求纸张有很好的不透明度，一般使用锐钛型钛白即可满足；由于使用钛白作原料，成本远远高于普通纸（原纸）；
造币纸也要求很好的不透明度，通常也使用锐钛型钛*粉白**；
由于钛白在造纸中的成本比例很高，因此造纸厂在满足用户要求的情况下，对选择钛白“斤斤计较”，能使用锐钛型决不使用金红石；
锐钛型钛白均用在低灰份的纸张中，金红石用于耐候、高灰份的纸张。
涂布纸张生产厂家：
高性能的超低定量涂布纸（ULWC）厂家需要在涂料中配用一定比例的钛*粉白**，以提高纸张的不透明度，降低定量；
高性能的涂布板纸系列为加强涂料对原纸的覆盖性，需要在涂料中配用一定比例的钛*粉白**，以提高涂料对原纸的覆盖性，降低浆料用量；
但由于钛白成本高，因此在涂布纸生产厂家应用极少。
5、油墨对钛*粉白**性能的要求在哪里？
油墨对钛*粉白**性能的综合质量要求：
白度好、耐久不泛黄，能使印品的颜色在各种环境下保持鲜艳，光亮；润湿性好、易研磨；颗粒度小、易分散，能被均匀地分散于连结料中；遮盖力大、着色力好；耐候性、耐热性好、化学性能稳定；抗水性好。
钛*粉白**是油墨不可缺少的白色颜料。锐钛型钛*粉白**由于晶型不稳定，油墨中基本不用；在胶版印刷中是依据了“油/水相斥的原理”来完成印刷过程的。所用钛*粉白**被要求有优良的憎水性，否则，胶印白墨易产生乳化而造成印刷失败；长期放置户外的印刷品所使用的胶印白墨，必须要求所含的钛*粉白**有良好的耐光性和耐候性。否则，白墨会变黄和粉化；在凹版复合油墨印刷过程中，为使印品彩色鲜艳，多先用白墨打底，再进行彩色印刷。要求配白墨的钛*粉白**有优良的着色力和遮盖力。而烘烤型印铁白墨印刷过程中，烘烤温度高达180'C左右，重复烘烤时间有时长达120min，要求印铁白墨中的钛*粉白**必须具有优良的耐热性。
6、钛*粉白**在化妆品中的应用
部分化妆品性能的改善和品种开发都与钛*粉白**相关。
7、钛*粉白**在其他领域中的应用
钛*粉白**在下列领域中均有应用：化纤制品、橡胶制品、搪瓷、陶瓷、电焊条、食品、医药、电子工业。常用的云母型珠光颜料就是云母片由钛*粉白**包覆制成的。
三、多点开花——不同领域钛*粉白**的“生存法则”
1、从钛*粉白**生产角度
国产与进口钛*粉白**在白度方面的差异越来越小，但在白度稳定性方面仍有改进空间。最佳白度来自于钛*粉白**颗粒外形是否圆滑，无棱角。因为带棱角的表面会减弱对光的反射，粒径应该控制在200-300nm之间，相当于光波长一半——获得高的光散射力，则更白。
如果生产过程控制不好会直接影响钛*粉白**着色力、遮盖力和分散稳定性: 钛液的稳定、总钛*粉白**浓度、铁钛比、酸比值、水解的方法与条件、煅烧条件，甚至粉碎包覆。
国产钛*粉白**与进口钛*粉白**的差异主要表现在消色力、遮盖力和分散稳定性等方面。
1）钛*粉白**表面后处理
钛*粉白**表面处理的作用不仅可以提高钛*粉白**的耐候性、耐久性，弥补钛*粉白**的光化学活性的缺陷，而且能提高它在各种介质中的分散性能，但不能改善钛*粉白**的白度，也不能明显提高它的遮盖力、消色力等指标（提高乳胶漆的干遮盖力除外），这些指标取决于表面处理前基础颜料（未处理的钛*粉白**颜料）的质量。
使用一种简单的表面处理配方，不能生产出具有多种性能和使用价值的颜料，所以生产上要分出许多规格。
2）钛*粉白**表面后处理
钛*粉白**包覆技术，处理方法不同直接影响其密度、吸油量、分散性和耐候性。钛*粉白**表面包覆无机氧化物品种不同，对钛*粉白**性能的影响如下：AL2O3主要提高钛*粉白**的化学稳定性，SiO2和ZnO2主要提高钛*粉白**的耐候性，包覆层中Si的添加量越高，耐候性越好，但是却使钛*粉白**的遮盖力受到影响。
3）我们的看法
生产企业应该花50%以上的精力与客户沟通，以满足客户应用为目的开发产品。
2、从下游应用的角度
1）涂料
根据涂料用途选择钛*粉白**类型，有几个注意点: 如果用于管道涂料、外墙涂料和汽车涂料，你不能不选用高耐候性钛*粉白**；水性工业涂料应该选用具有优异光学性能的钛*粉白**；半光/平光内墙乳胶漆用不透光性的涂料级钛*粉白**（80-86%TiO2）不会错。
虽然乳胶漆对钛*粉白**要求不过分，但若你不正视不同乳液对它的作用，钛*粉白**的最佳效果难以发挥，毕竟苯丙乳液、纯丙乳液、硅丙乳液等特性是不尽相同的；卷钢涂料和重防腐涂料所用树酯正向复合型发展，3C超薄涂料专用钛*粉白**，内外墙重涂乳胶漆用钛*粉白**、新型粉末涂料专用钛*粉白**。
2）塑料
钛*粉白**的加入会影响塑料的加工流变性能，钛*粉白**含量越高，这种影响越明显；在加工塑料制品时，不会直接加入钛*粉白**，而是将钛*粉白**加入色母粒中，由于有些母粒中白颜料浓度高达80%，钛*粉白**加工性成为决定生产效率和成本的关键。
聚烯烃用钛*粉白**要求：
主要关注薄膜的应用——不透明性。要选择结晶度低，表面吸湿性小的钛*粉白**。如R-101，以避免裂孔性破膜现象。在白色母粒生产中，常常加荧光增白剂或群青以增加白度。
原因：钛*粉白**对入射光的反射率不是100%，尤其是对蓝、紫光谱波端，尤其是硫酸法钛*粉白**，光的吸收率导致它不是纯白，而是带有淡黄色的色调，而加入蓝色色光与黄光互补混合得到白色；荧光增白剂可吸收紫外光（波长300-400nm），然后再射出蓝紫色荧光（波长420-480nm），因此能显著提高白度和光泽；荧光增白剂和加蓝增白机理不同，前者是“加光”，后者在于“减光”，加光强烈时，反射率>100%——比白更白；所以蓝相白比黄相白看上去更白。
PVC用钛*粉白**的要求：
如果将未着色的PVC部件暴露在紫外线中，紫外幅射会很快破坏PVC分子结构，致PVC变黄，力学性能下降；含足够量金红石型钛*粉白**的PVC可得到保护，因为钛*粉白**会吸收光谱中的这部分光；锐钛型钛*粉白**比金红石型的光化学活性高十倍，即只要有1/10锐钛型晶型，耐久性寿命立马大减；钛*粉白**在PVC中还是重要的光屏蔽剂；当然，钛*粉白**也具有光催化作用，导致聚合物逐渐降解，从表面光泽降低开始，逐步粉化，所以钛*粉白**要被包覆。
由于门窗用的PVC-U采用无增塑型非润性体系，要求采用的钛*粉白**分散性和干粉流动性好；当PVC型材用铅盐稳定剂时，如用未经表面处理的钛*粉白**，在日光和水的作用下，PVC型材会产生灰色变，影响产品外观和颜色，所以用铅盐稳定剂时，要选择经过处理的钛*粉白**品种；异型材中钛*粉白**不能与有机染料钴蓝、硫化镉等并用，因为钛*粉白**能使这些颜料在光的作用下褪色。由于SiO2均匀且完整地包覆在钛*粉白**表面，就像一层屏蔽膜，能够阻挡钛*粉白**与聚合物或其他添加助剂之间的反应，这一点在户外用PVA型材尤为重要。
3）造纸用钛*粉白**要求
为了使荧光增白剂（OBA）发挥作用，紫外光（UV）必不可少。钛*粉白**能吸收紫外光从而降低OBA的效率，在使用钛*粉白**的纸中，需要增加OBA的使用量。在所有颜料中，金红石型钛*粉白**能吸收最多的紫外光颜料。在装饰板、油漆、化妆品和塑料中，这种特征是非常重要的。不论是涂布还是未涂布的纸，一旦使用了金红石型的钛*粉白**，就要增加OBA的使用量。
造纸工业购买钛*粉白**是为了提供不透明性，因为它是性能最好的材料，金红石型钛*粉白**一贯比锐钛型钛*粉白**的不透明性要高。
为了让造纸机和印刷机能有效地操作，纸的强度是一项必须被维持的属性。加入填料将会破坏纤维与纤维之间的结合，而纸的强度正是依靠这些结合而获得的，较大的颜料（例如白土和碳酸盐）对纤维结合具有负面影响，从而要求提高淀粉的质量或增加其用量。这两种方法都将降低纸张的不透明性。添加钛*粉白**对抗拉指数的影响最小。
钛*粉白**对上胶的影响
出于印刷对纸张表面强度的要求，大多数未涂布的纸都需要进行上胶处理（即纸张的表面施胶），钛*粉白**的高密度、低吸油值以及均匀的颗粒大小减少了对上胶化学品的需求量。
造纸厂已经发现，并非所有钛*粉白**之间都是完全兼容的，大部分造纸厂今天仍使用单一来源的钛*粉白**，以避免不同颜料之间的相互作用。
人们已经发现浆料能提供较高的光学性能。大约95%的用于非层压用纸的北美钛*粉白**是以浆料形式销售的。浆料可为造纸工业提供许多有利条件：容易运输、安全、添加的控制、容易分散、最佳颗粒大小和较低的成本。当使用浆料替代干颜料时能生成更高的不透明性。用一个预分散的浆料与干颜料相比较，发现效率可提高12%。生产未经干燥的高固含量浆料可以实现较细的颗粒大小和窄的粒径分布，二者都有助于增加颜料散射，并在纸浆中形成较高的不透明性。
4）油墨
钛*粉白**中的杂质对油墨白度的影响：一般地讲，如有微量的铁、铬、钴、铜等杂质混入钛*粉白**中，那么制备的油墨就会产生显色作用，使钛*粉白**降低白度。这是由于其杂质的离子，尤其是金属离子的存在，会使钛*粉白**的晶体结构变扭曲而失去对称性而产生作用的缘故。金红石型钛*粉白**对杂质的出现更为敏感，如氧化铁在金红石型钛*粉白**中的含量大于0.003%时就会呈现色彩，而其在锐钛型钛*粉白**中的含量大于0.009%时才会产生色彩反应。
为此，应选择精细无杂质的钛*粉白**应用于白色油墨制造中。
油墨对钛*粉白**的颗粒形状要求外形轮廓光滑，无任何棱角。一旦使用了颗粒表面带棱角的钛*粉白**，其颗粒的表面就会大大削弱对光的反射作用而造成降低白度的后果。对其钛*粉白**的粒子要求分布均匀，分布要求窄才能显示油墨的良好白度。钛*粉白**晶体自身折射率的高低会直接影响油墨遮盖力的大小，金红石型钛*粉白**要比锐钛型钛*粉白**的遮盖力要好，所以金红石型钛*粉白**在油墨制造中更广泛的被应用。
钛*粉白**着色力的高低对油墨也有直接的影响。钛*粉白**着色力的大小直接取决于钛*粉白**对可见光的散射能力，其散射系数越大，着色力也越大。选用钛*粉白**要选择散射能力和折射率高的钛*粉白**，其白墨的性能才能优良。
5）其他
在食品和医药中使用钛*粉白**同样是利用了其不透明性，以提高食品和医药制品的装饰效果。优异的药用白色颜料，有害杂质的量低，适合制造不透明胶囊、片剂薄膜包衣、霜剂、药用包装材料、药用油墨，也可以作为化妆品和食品的添加剂。
由于电容器用钛*粉白**颗粒细、比表面积大，有高的抗还原性、高的介电常数和电阻，纯度高杂质少，所以是电子陶瓷材料的重要原料之一。金红石瓷作为高频电容器，钛酸钡瓷作为低频滤波电容器和高压电容器等。陶瓷电容器的主要材料就是钛*粉白**。透明电光陶瓷是采用通氧气热压制得像玻璃一样透明的陶瓷材料。
3、从下游应用的角度，什么可以在涂料中替代钛*粉白**？
目前，钛*粉白**基本上成为了涂料中最贵的主料。在替代方案中，白度不是考虑的重点，关键是遮盖力。
4、钛*粉白**制造是不是朝阳行业?
钛*粉白**在不少行业有其存在的价值，甚至不可缺少；尽管钛*粉白**生产为成熟重化工行业，但绝对不是夕阳行业。
三点 担扰 :
多数中国钛*粉白**生产厂为硫酸法钛白生产线，而中国以外全球颜料级钛*粉白**生产中70%以上为氯化法生产；中国钛*粉白**生产企业多达40余家，中国以外不足15家；至今为止，无一家世界级钛*粉白**集团在中国设有工厂。
中国虽然是世界上钛储量最丰富的国家，但这些重要的资源大都以中低品位（45%-47%）的形式存在。而使用中低品位钛精矿势必加大企业能耗，不如直接进口高品位钛精矿划算。
2020年12月，中国进口钛矿30.1万吨，同比增长1.27%，环比增长18.86%。1-12月累计进口约301.42万吨，同比增长15.29%，同比2019年全年进口量增长约40万吨。
2020年中国实际生产钛*粉白**340万吨，整个消耗钛矿应该是340*2.5=850万吨，中国钛*粉白**企业对进口原料钛精矿依存度超过了35%。
全球对钛*粉白**的需求呈现逐年下降趋势。钛*粉白**的主要下*行游**业如建筑、汽车、白色家电、合成革、鞋材（新型鞋底材料EVA、TPU、PA不用钛*粉白**）、纺织等进入平稳发展期，需求增长明显放缓。随着世界经济环境的变化，以及国内经济增速放缓，预计未来几年中国钛*粉白**工业会进入一个平稳发展时期，市场需求不可能有爆炸性增长。涂料、塑料等行业的需求增长随之放缓。涂料作为钛*粉白**最大的下游应用领域将直接影响钛*粉白**的需求增长。
世界需求方面，在美国和欧洲地区疫情过后经济强劲复苏的背景下有望大幅增长，而2010 年后海外基本无净新增产能，产能利用率已接近极限。而国内部分中小企业因前期行业较为低迷退出竞争，国内环保政策收紧后硫酸法路线受限导致实际可释放产能有限，出口需求带动下全行业产能利用率提升。因此未来两年钛*粉白**传统终端行业需求不会有明显的好转，扩大出口将是增加消费的一个较好途径。预计2021年国内钛*粉白**表观消费量在250万吨左右。
