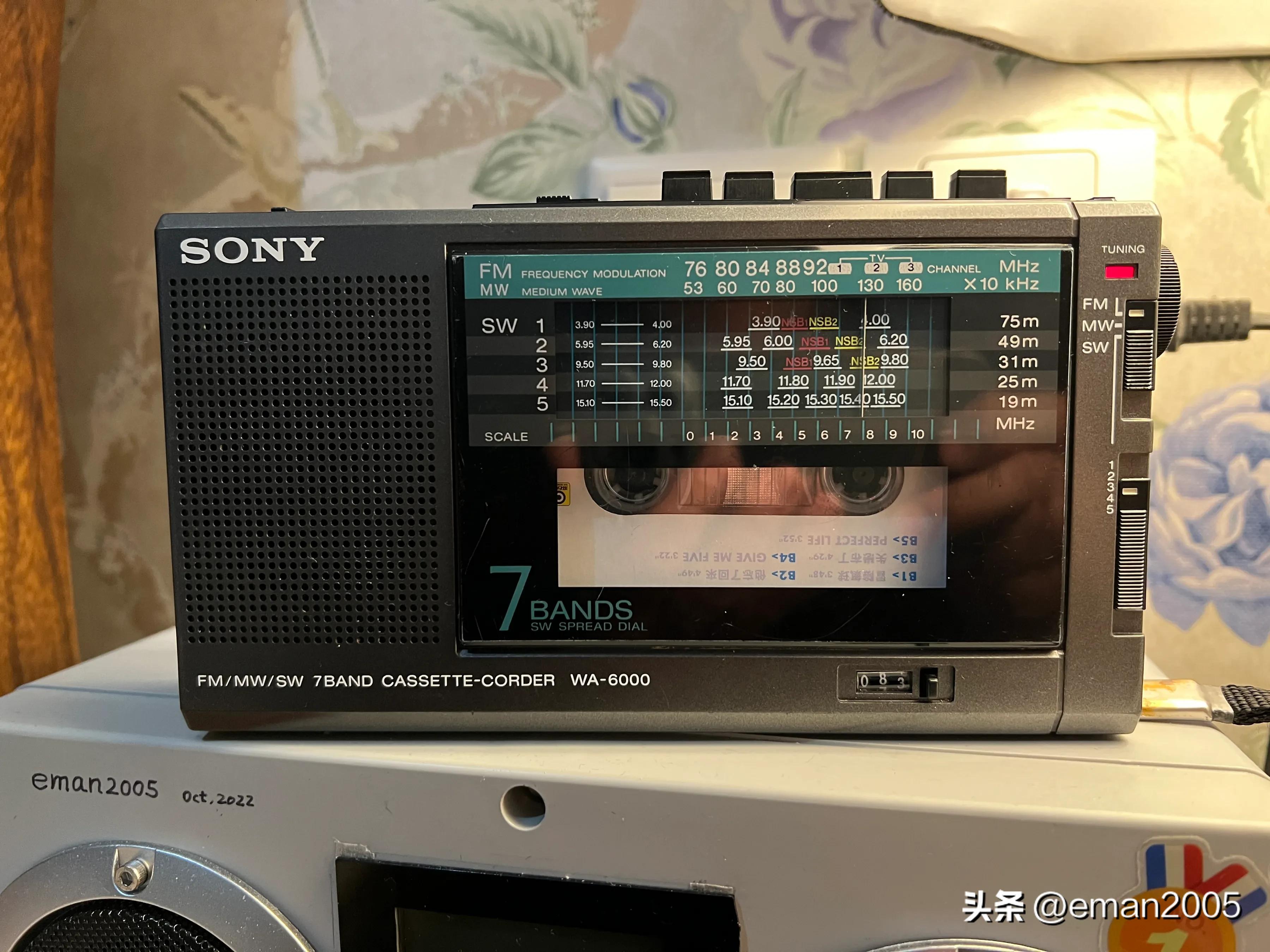

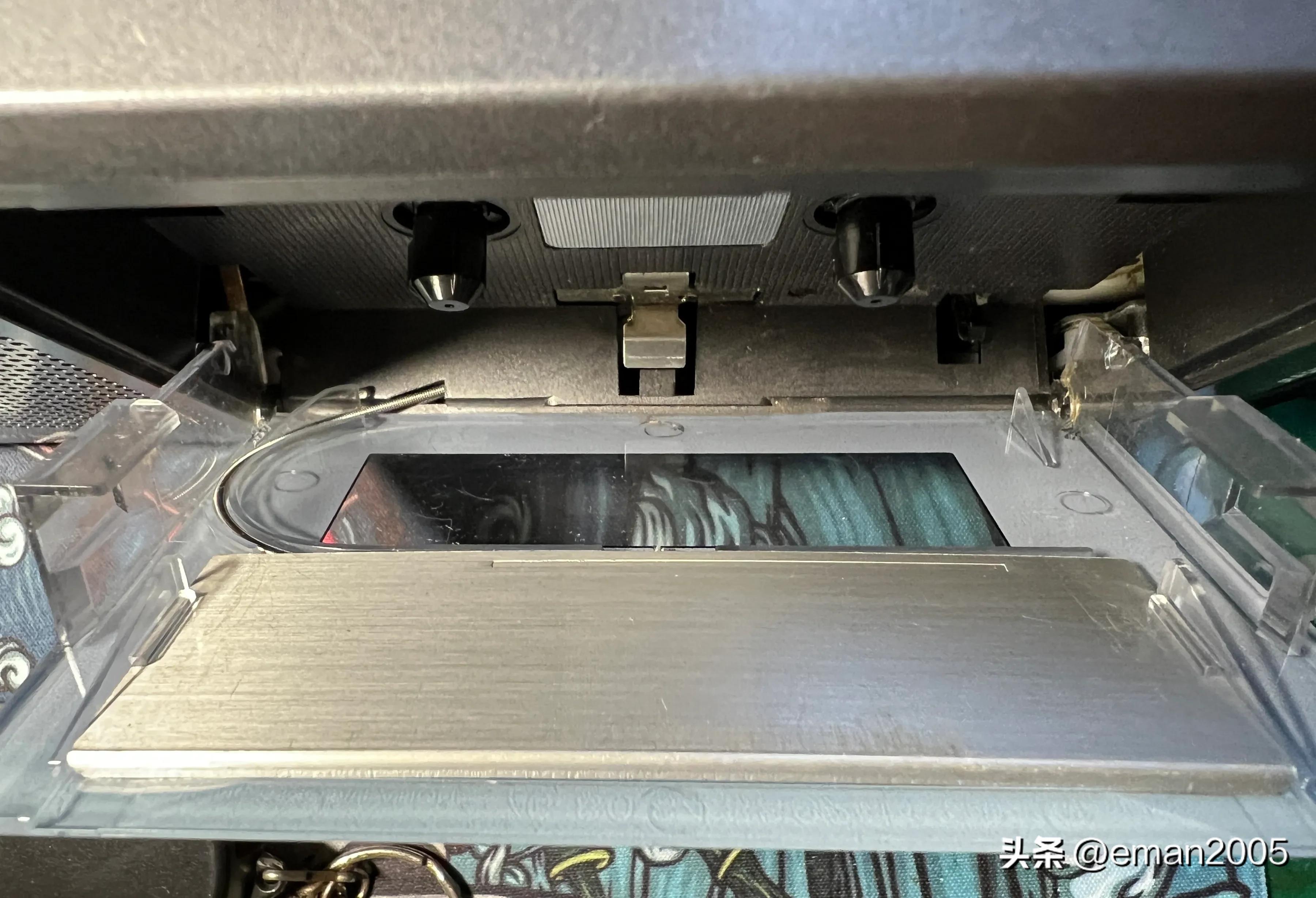

索尼的袖珍收录机WA-6000发布于80年代末，日本原产，该系列常见型号还有WA-2000，WA-5000和WA-8000。2000/5000/6000都是单声道， 8000偏后期一点，9波段支持立体声，自动翻带，无*功论**能，电路设计与各项指标都更胜一筹，市场价格也比较高属于该系列的高端机型。我之前对WA-6000有些了解，它属于80年代末的砖块机，低端机没有什么华丽的功能，早年的机器拿在手里沉甸甸的很压手，外观造型方正，配色低调经典，卡带部分是最基本的单声道回放和录音，不支持自翻带。收音机部分是最吸引我的地方，小收录机却支持7波段收音--调频，中波和5个短波，仅当收音机把玩都可以。WA-6000有两个版本，一个是本土版，调频覆盖76-90加上TV1,2,3频道扩展，实际可以接收76-108Mhz。本土版的短波高端只覆盖到19m也就是15.5Mhz，刻度上有几个日本本土NSB广播的频标。另一个版本是欧版，调频覆盖标准的88-108，短波覆盖到了16m也就是18Mhz，显然欧版机更实用一些，但是欧版比较少见，成色好的就更少了。6000的带仓门刻度盘设计是首先吸引我的地方，它只是一台机械调台机，调谐可变电容在主板上，而指针和刻度居然在仓门上，之前我一直好奇它是如何实现的指针联动的，而且指针还很正一点都不歪斜摇摆，直到后来拥有了一台一看究竟才恍然大悟，感叹*法大**工程师巧妙的设计。近日又无意撞见了这台成色尚可的故障机，外观品相不错，就买来维修打理玩玩。

电路特点分析

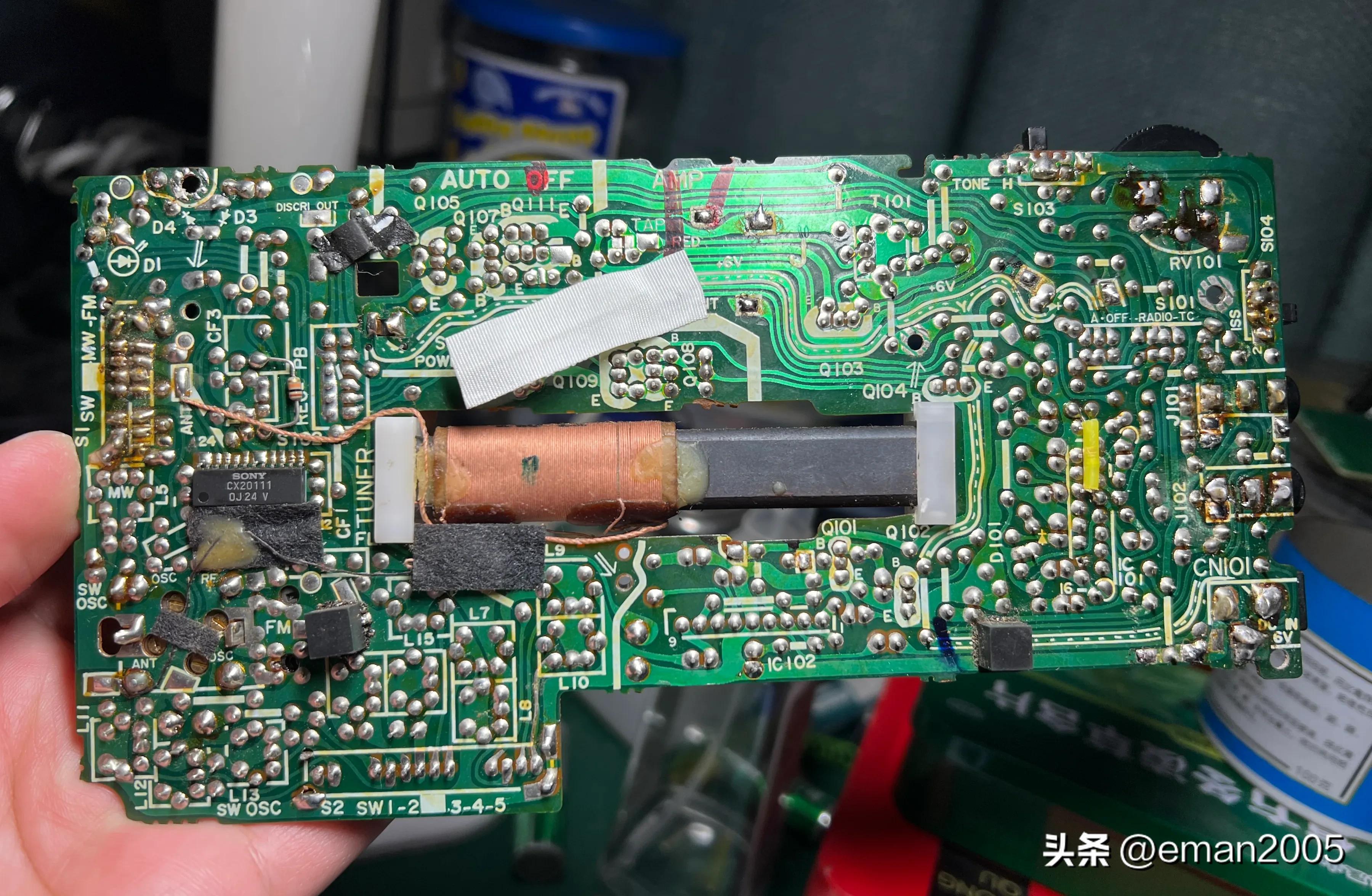

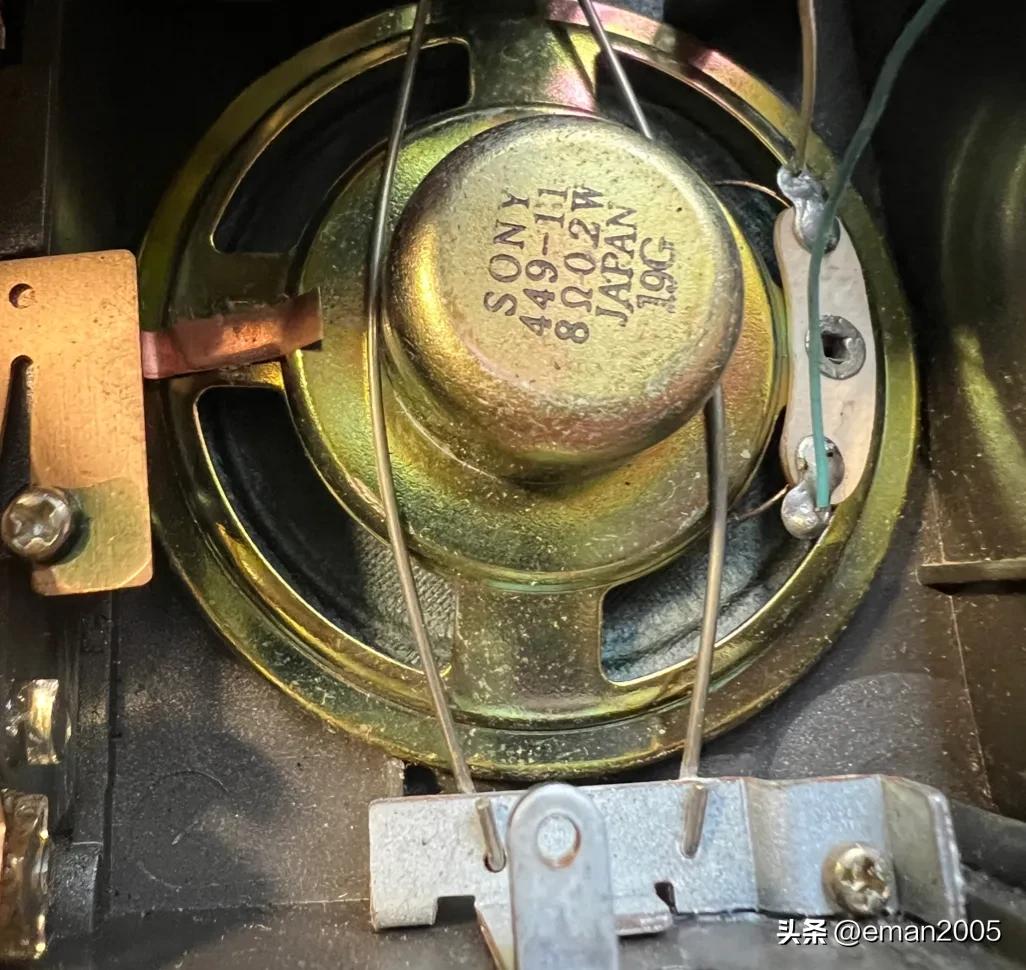

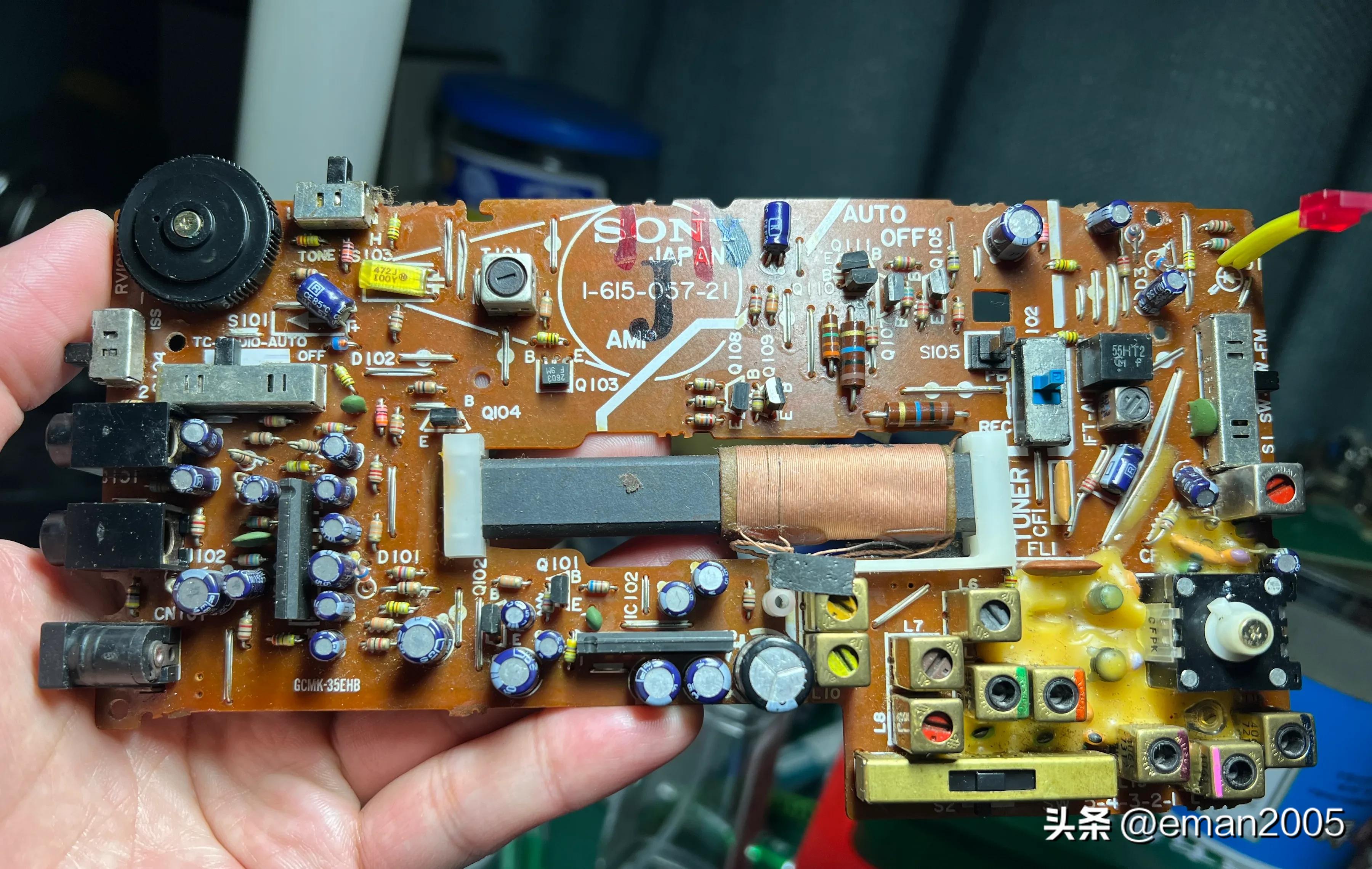

该机使用6V电源供电，收音电路是最简单基本的电路设计，高放，混频，中放，解调统统由CX20111芯片完成，该芯片功能齐全，同时期的很多机型都有使用例如SW1，SW55等，芯片外围没有设计任何单独的附加有源电路，一切功能统统由芯片实现，这个用法设计跟其他常见机型还是很不同的。 调频信号经过带通滤波器后直接进入芯片高放选频混频，鉴频器是陶瓷振子，无需调整。许多经典的多波段手调机一般都使用两只可变电容，例如索尼7600A，飞利浦1835，松下B50等，一只给调频中波，一只给短波，这样可以保证最佳的统调跟踪。但是6000只使用了一只四联可变，两联用于调频，调幅天线连设计给了中波，本振连为中短波共用。中波频段带宽有1Mhz多，所以天线连必须选频和跟踪，因此四联的调幅天线输入联必须接入中波段。短波每个波段带宽只有400Khz左右， 天线输入可以不选频而将LC回路谐振频率设计在频段中心，并将Q值适当降低就可以使得频段内增益大致均匀，相当于一个宽带的滤波器，因此6000的短波输入是不调谐的。相比之下，飞利浦1835尽管也是类似的LC输入槽路设计但是其短波很强，其中一个原因就是它有单独的一只可变给短波，所以短波可以实现输入调谐选频，Q值可以做大，这对于灵敏度和选择性一定是有好处的。尽管6000的电路结构简单甚至可以说有点简陋，但是它实际使用效果还是很好的，尤其是调频和中波，电台之间界限非常分明，一动一个台不拖泥带水。短波虽然没有输入选频调谐，但是拉开天线一样可以正常接收。由于有源器件数量极少，又是一次变频，因此底噪极低，信噪比优秀。该机使用了大量中周和电解电容等，均未有失谐或者漏液的现象，其中短波的几个米兹米中周居然还是铜壳的。中频滤波器采用LC中周和村田陶瓷滤波器级联来保证选择性。日版机中频为455K，欧版为460K。功放部分使用了罗姆的BA526单声道芯片，这枚芯片并不陌生，飞利浦的1835/1875也采用的该芯片，推动索尼的2寸0.2W的小喇叭，失真小 音质柔美不干涩。该机的音调开关只控制一个输入与地之间的0.01uf电容来衰减高音，非常简单粗暴。收音机电路还设计了自动关机档，将功能开关推到auto，收音机会在约1小时后自动关机。

录放电路以罗姆的BA5101为核心，该芯片集成了话筒放大，磁头前置放大，录音电平自动控制等基本功能。芯片外围主要有两个附加电路，一个是受录音电平控制的三极管驱动电路，用来驱动LED，LED可以随着话筒输入音频电平闪烁，这个LED同时也是电源指示灯。第二个附加电路是录音偏磁振荡器，它由一只三极管和线圈组成电感三点式振荡器，振荡频率大概是几十Khz的正弦波，输出线圈回路有个ISS开关控制220P电容接入用于改变振荡器频率，该开关位于机身左侧，当振荡器的谐波干扰录音信号或者广播信号的时候，可以通过切换开关挡位改变偏磁振荡频率从而避开干扰。电机稳速驱动由三洋LA5512担任，该芯片外围也极其简单。老机虽然飞线比较多，显得凌乱，但是音频通道并没有电机干扰声等噪声，只有正常的丝丝的底噪声。

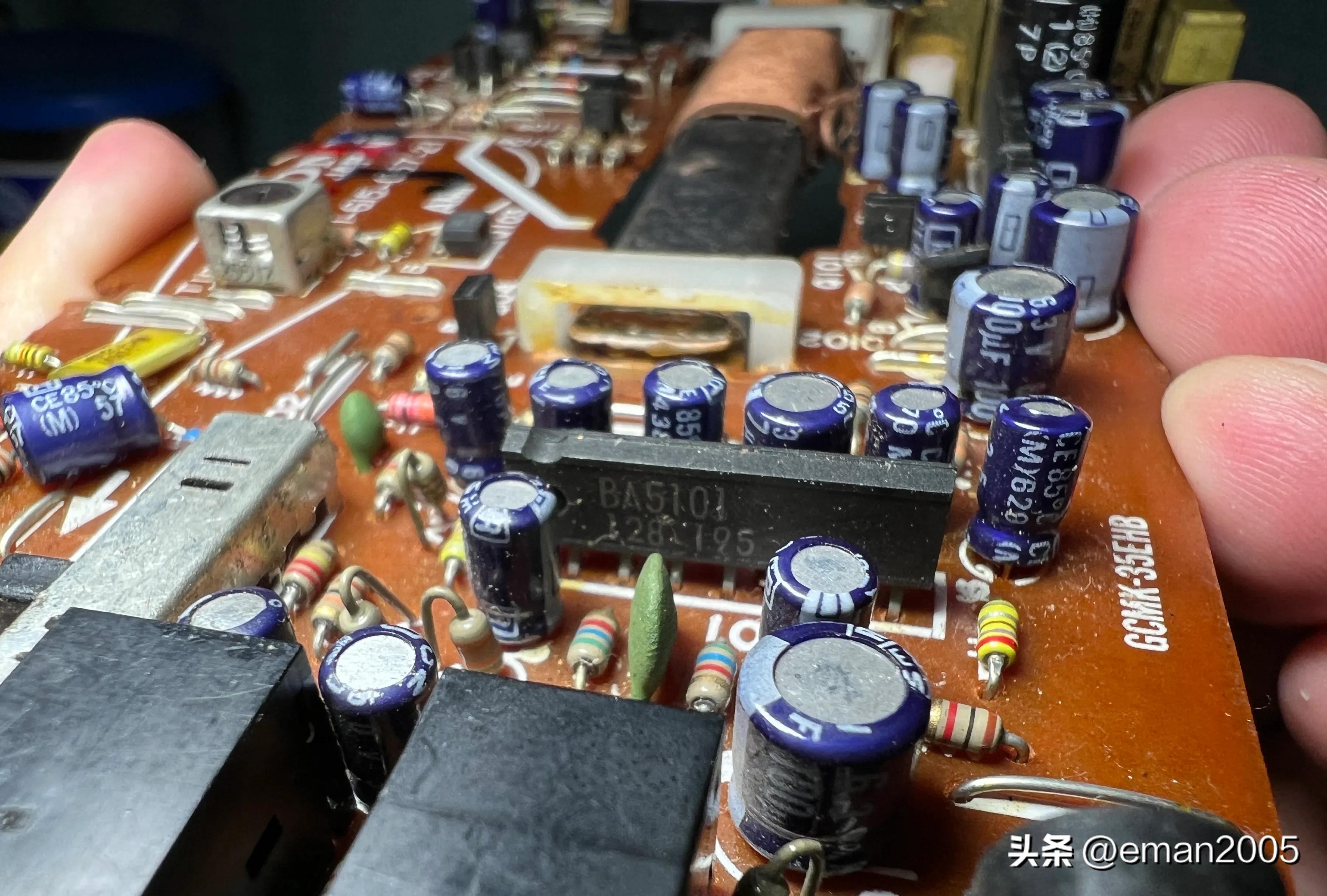

磁带 BA5101

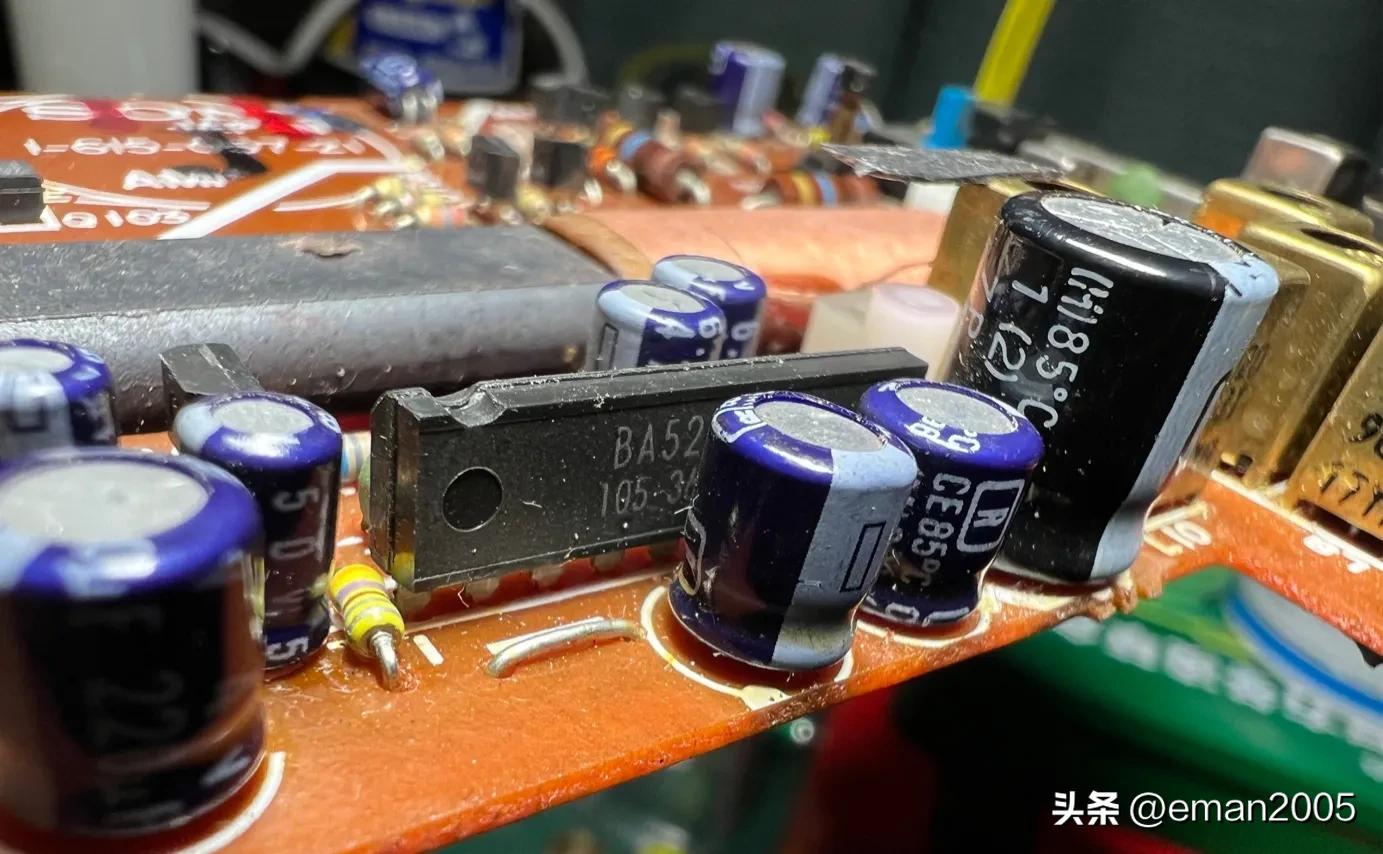

功放 BA526

该机的耗电量并没有图纸上标注的那么夸张，或许索尼标注的只是最大值吧。从电路结构上看，该机也不应该是个电老虎。我实测了一下，在音量关断的情况下，耗电情况是非常正常甚至还很省电：磁带放音88mA， 调频28mA，中短波20mA。放音相对比较耗电，用电大户是驱动电机，它足足消耗60mA的电流。

维修打理

这台机是故障机，卖家描述是收音和放音都无法工作，机芯所有按键均无法锁定，调谐旋钮也无法转动，只是灯亮 喇叭有底噪声。到手后，拆机发现这台机的电容完好未漏液不需要更换。首先发现上电即使不开机功放也有丝丝声，查电路发现功放供电 PNP 管 B810 的 E 级有 6v 电正常但是 C 极有 4v 电不正常，测 B 极又是高电平，说明该管损坏，用 8550 代换后恢复正常。

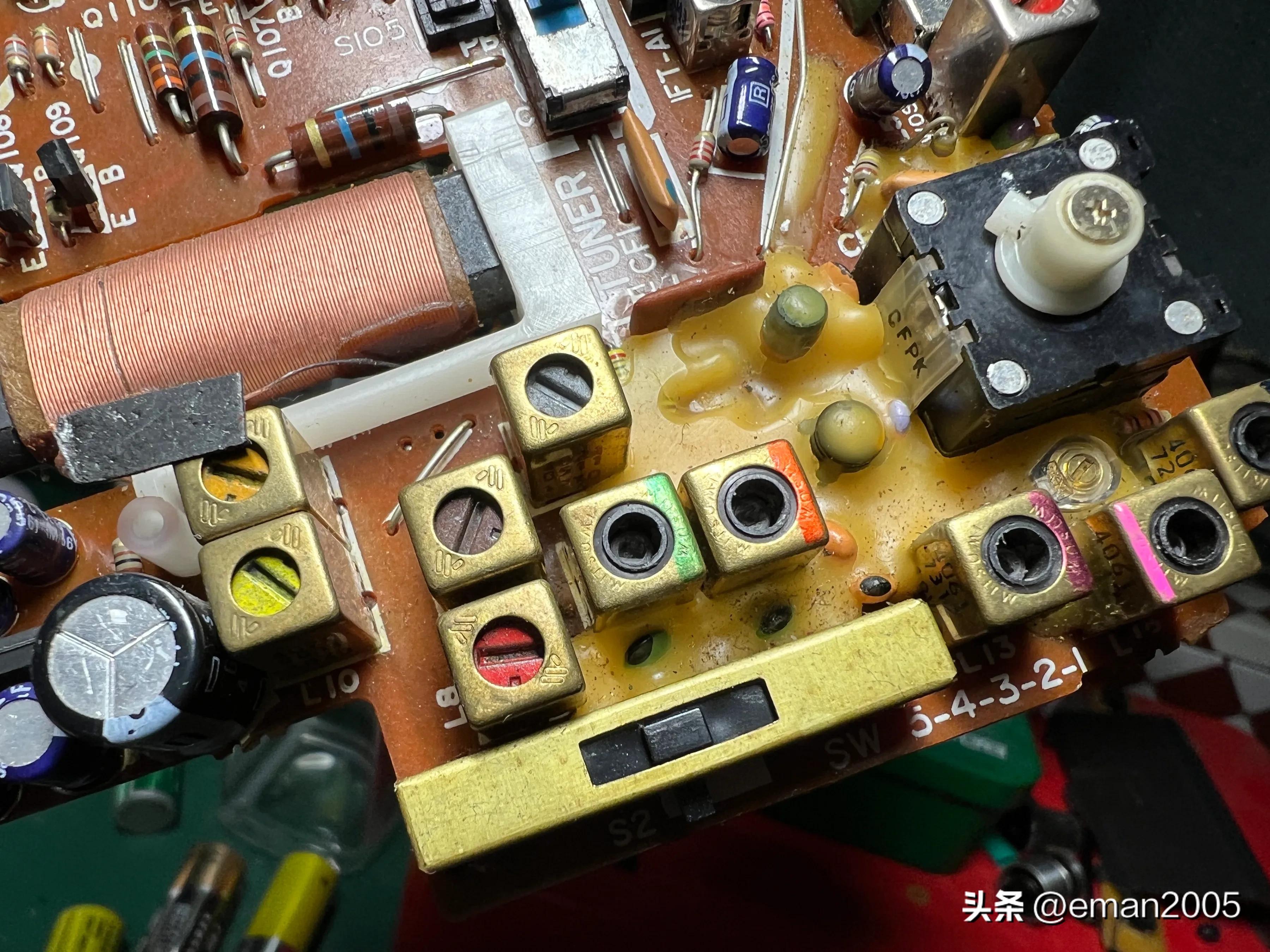

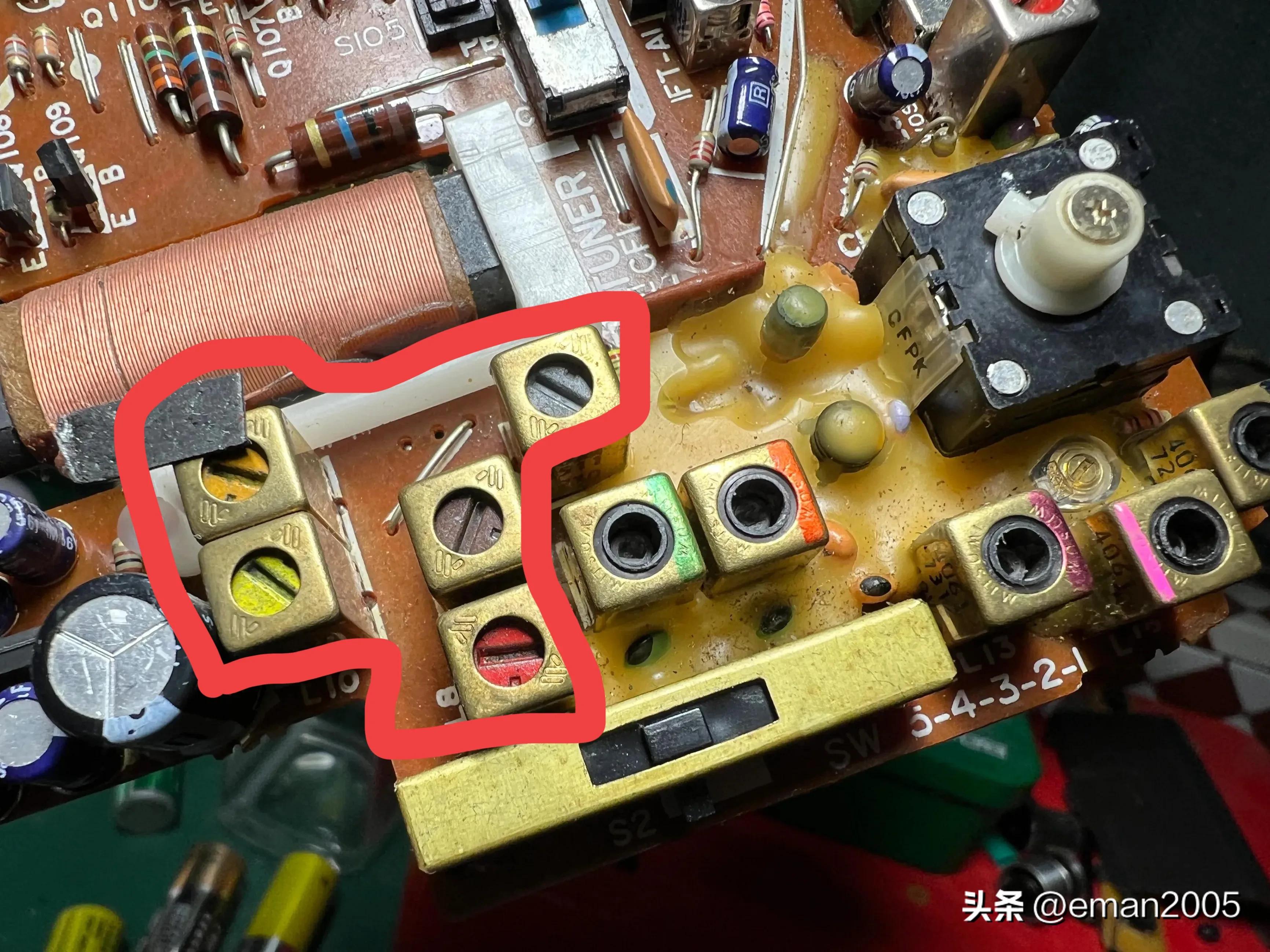

短波输入 LC 槽路不调谐所以谐振中心频率对接收影响更大，由于年代久远 磁芯会有轻微掉磁，电感量下降而失谐，所以要将 L6-L10 依次往里大概拧一圈增大电感量，灵敏度会增大一些。中频中周倒是很准几乎不需要调整。

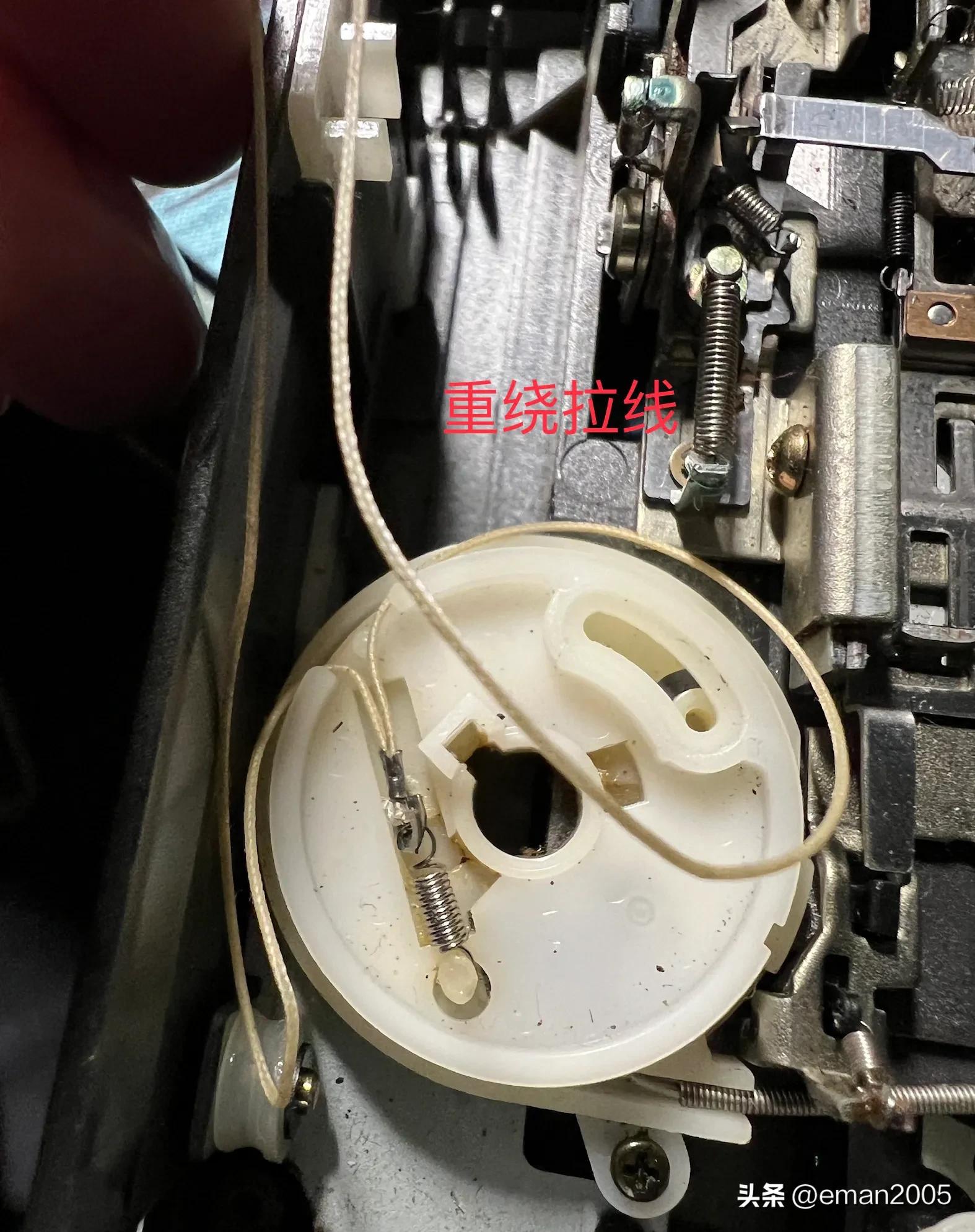

重绕调谐拉线

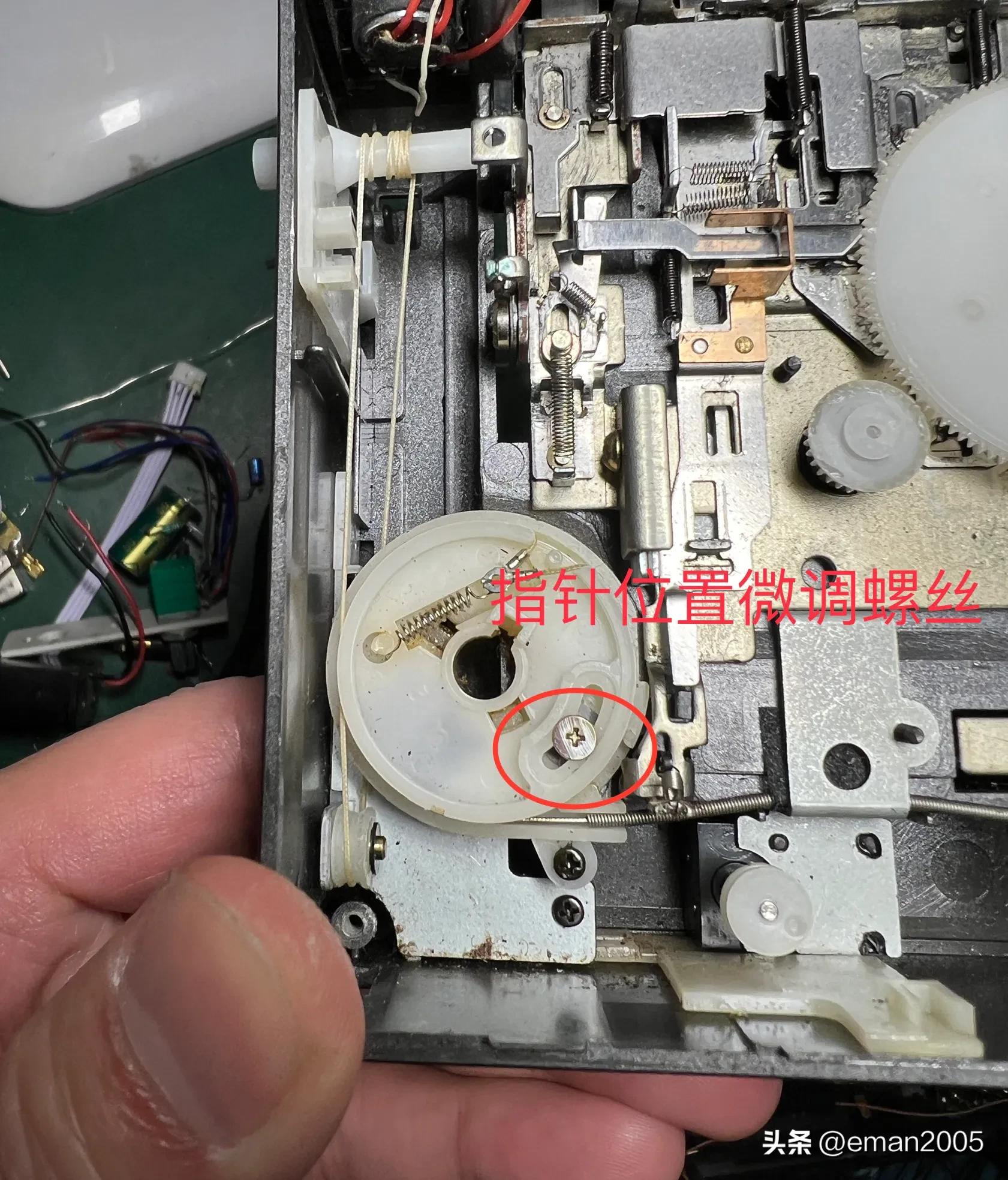

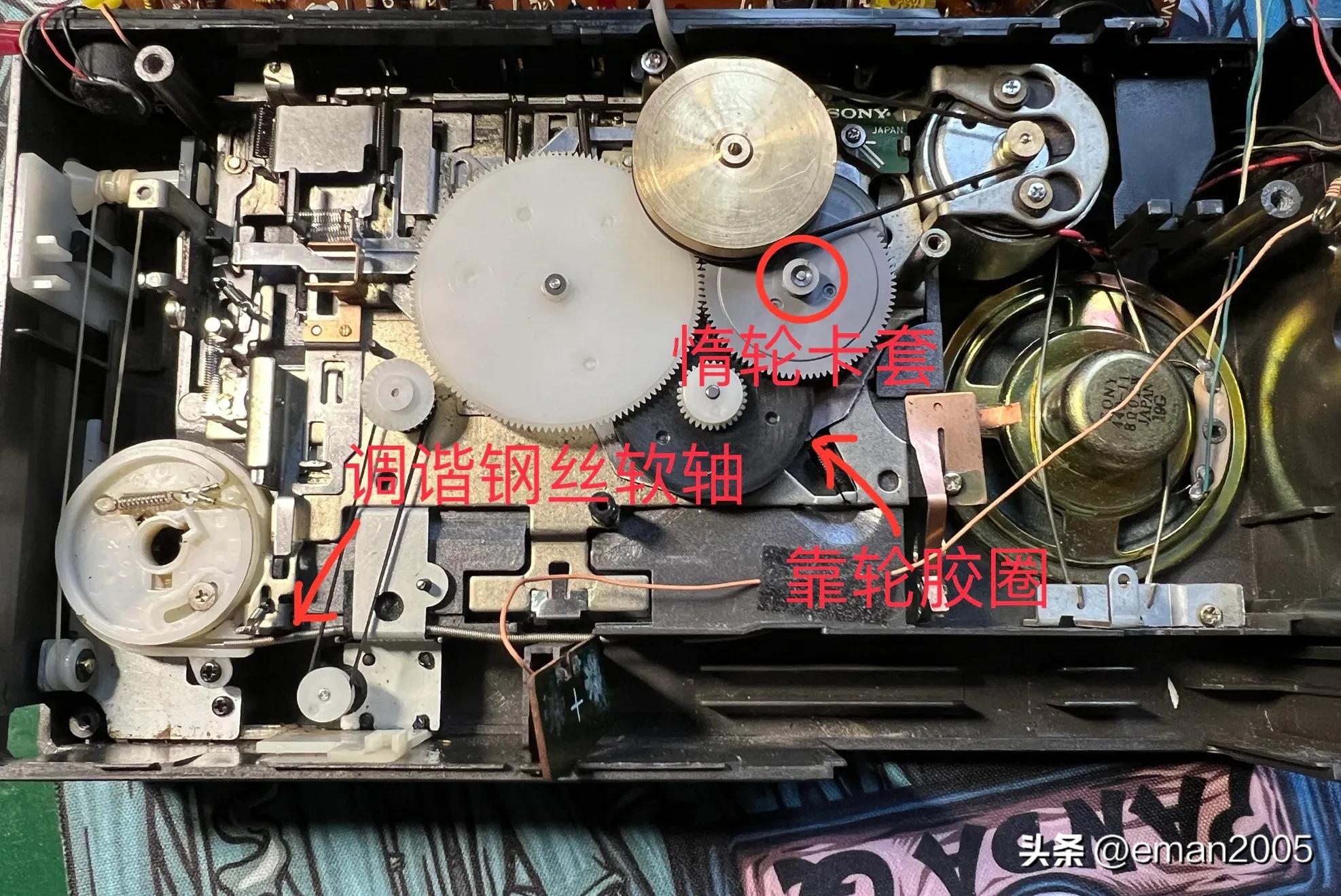

收音调谐机构是卡死的，上家或许为了打理机芯但又不知道如何正确拆卸，错误的将调谐拉线扯下来复原不了胡乱缠上，我重新绕制还原就OK了。此处可以看到调谐转盘其实分了两层，上面一层是拉线，下面一层上绕了一根软钢丝，这根钢丝穿过一根弹簧软轴通到了带仓里，类似自行车的刹车线，指针正是垂直固定在钢丝上面，可变电容调谐转动的时候，转盘，钢丝，指针实现的联动，有意思的设计。通过调整转盘上的螺丝可以调节指针的位置使得指示频率准确。

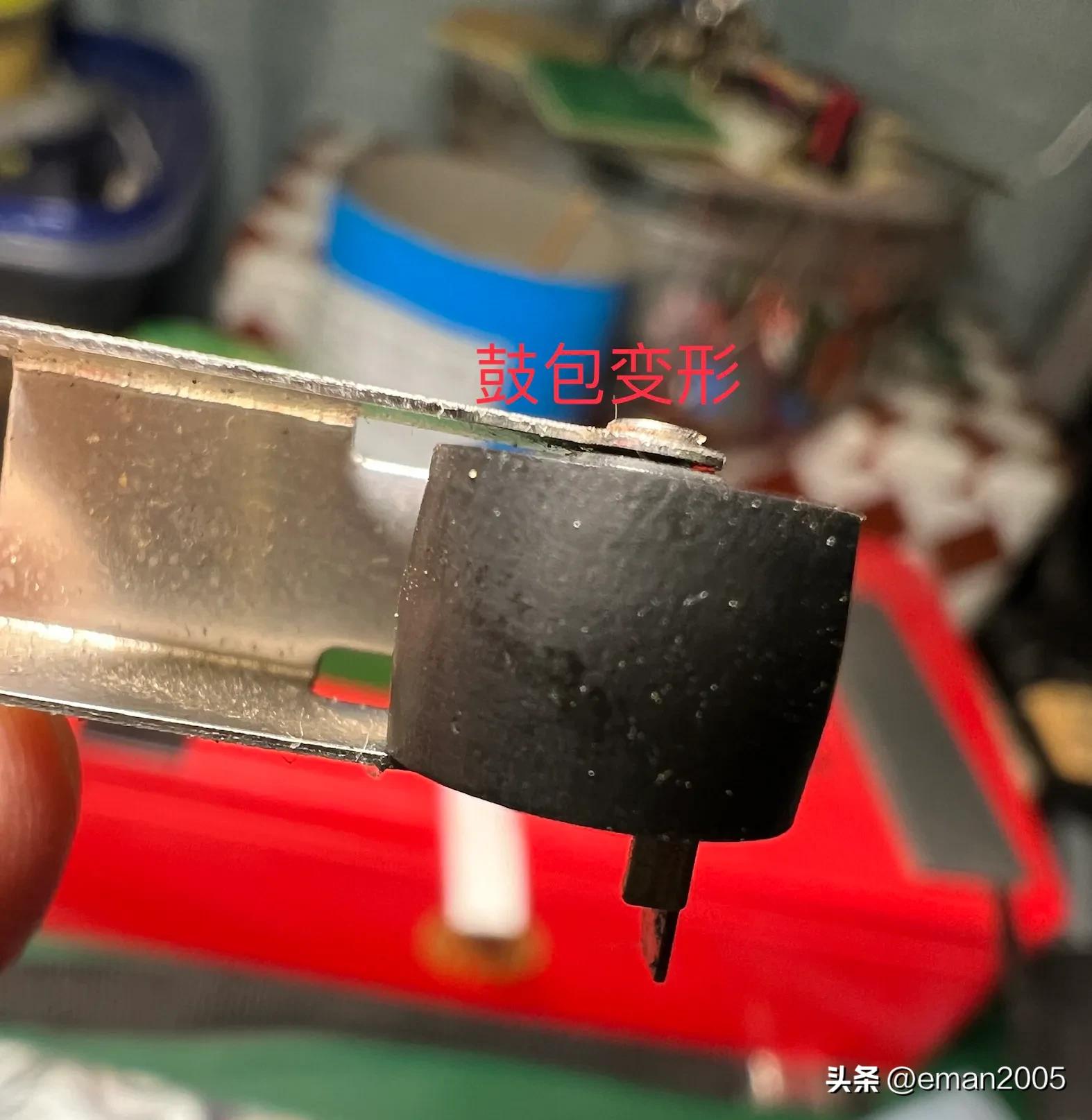

压带轮

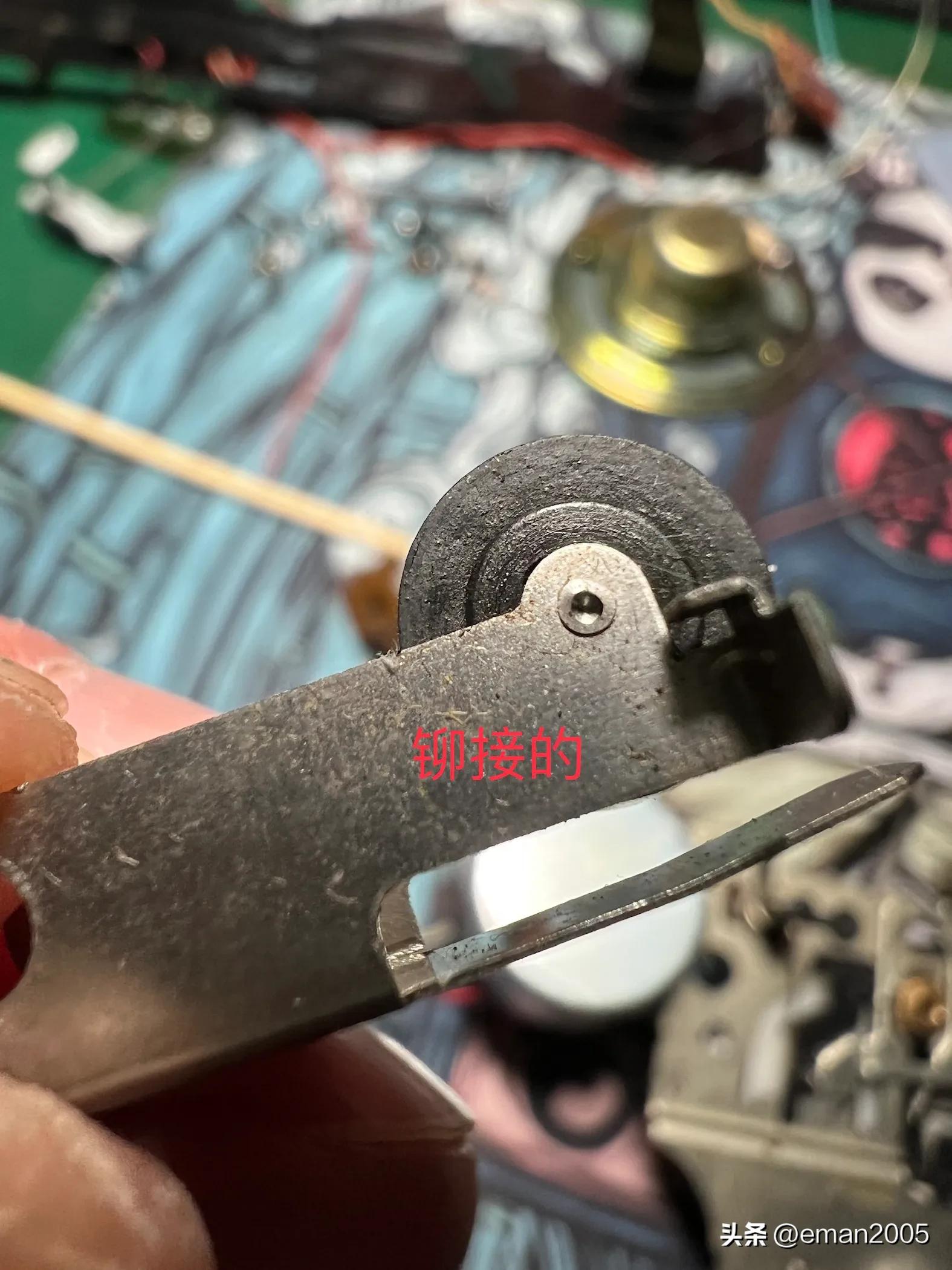

老磁带机机械部分几乎都需要打理，常见问题无外乎是皮带老化，靠轮橡胶圈老化，压带轮鼓包变形，轴心磨损，大齿轮开裂，惰轮机构阻尼不够打滑等。6000的机芯金属件很多，齿轮不多，打理不算复杂。这台机主要问题是压带轮变形和惰轮摩擦力不够，收带前进无力。压带轮直径9mm，高7mm，轴心直径1.5mm，可以找到配件，但是有个难题是它的轴是铆接的不容易取下，而且轮架比较单薄，强行取下容易变形，权衡再三还是放弃了。我的做法是用细砂纸仔细打磨鼓包的部分，尽量将它磨平，可以凑合使用。

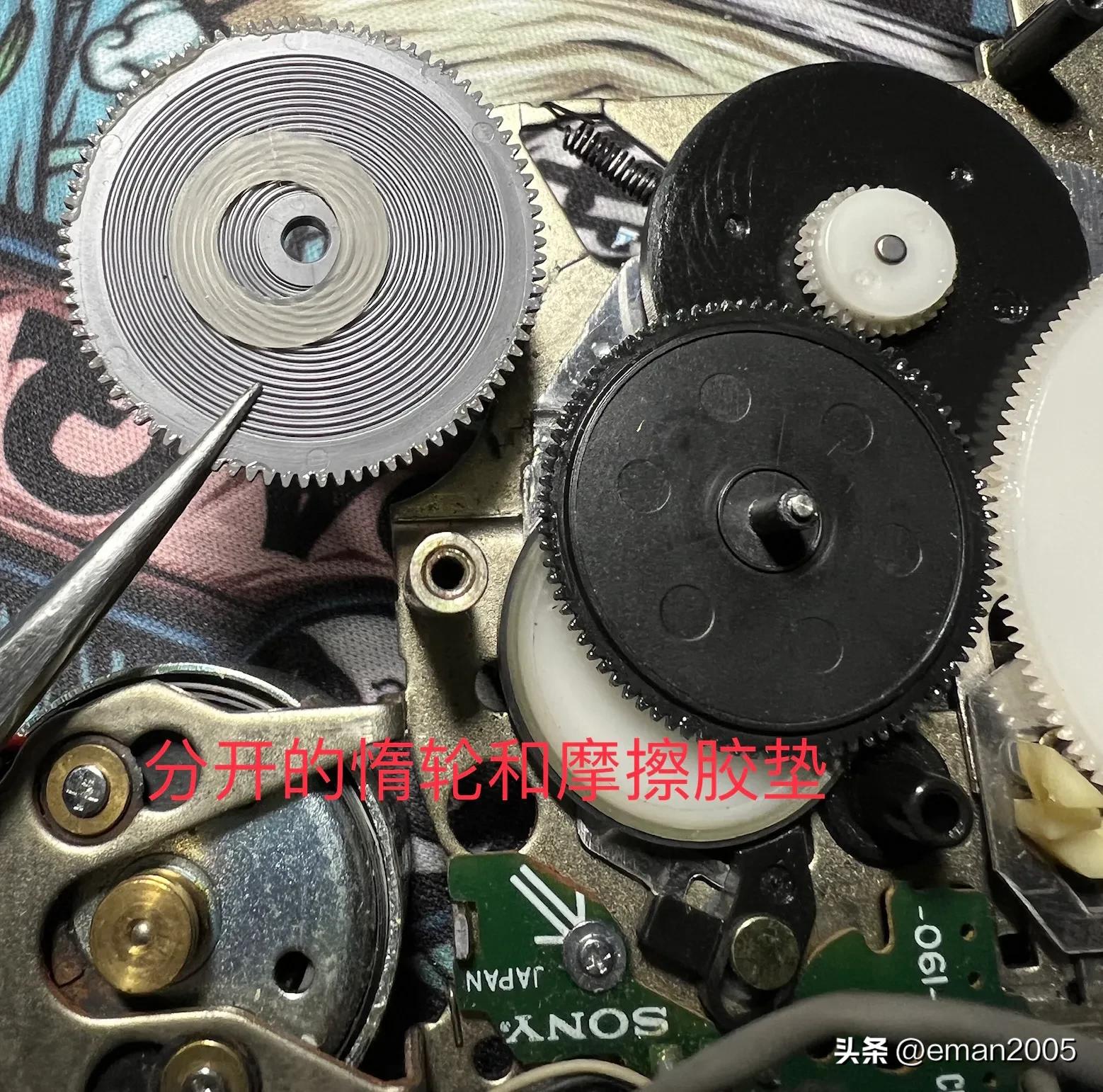

惰轮是一个自适应机构，两个齿轮重叠 中间夹有摩擦片，通过弹簧将三者适度的压紧。这个压紧力很关键，如果压紧力不够或者摩擦材料磨损严重将出现力矩不够打滑的现象，压紧力过大又起不到自适应的作用还会很耗电。惰轮机构由于功能和结构的特殊性，在所有机型上都是易损件。可以看到这台机的惰轮轴塑料卡子已经被弹簧挤压变形了，说明塑料轴套已经开裂失效，无法抵挡弹簧的弹力，才将卡子挤压变形，弹簧得不到足够的约束，不能提供应有的压紧力惰轮肯定要打滑， 我在松下77V随身听的打理一文也分析过，这个白色的弹簧卡套是过盈配合套在轴上起约束弹簧的作用，时间久了塑料变脆而断裂失效，麻烦的是找不到配件，我的做法是用一小节热缩管将其套上，然后将弹簧套上去箍住顺便也起一点紧固作用，然后将惰轮装回，在压入弹簧卡套的时候可以感觉到一定的过盈阻力，这才是对的，最后将上方的塑料限位片装上，这个薄片正常情况下应该是不受力的。靠轮的外围胶圈要清洁一下，也可以用砂纸蹭一下磨掉光亮老化的表面。最后把两根皮带都换掉，机芯基本就OK了。

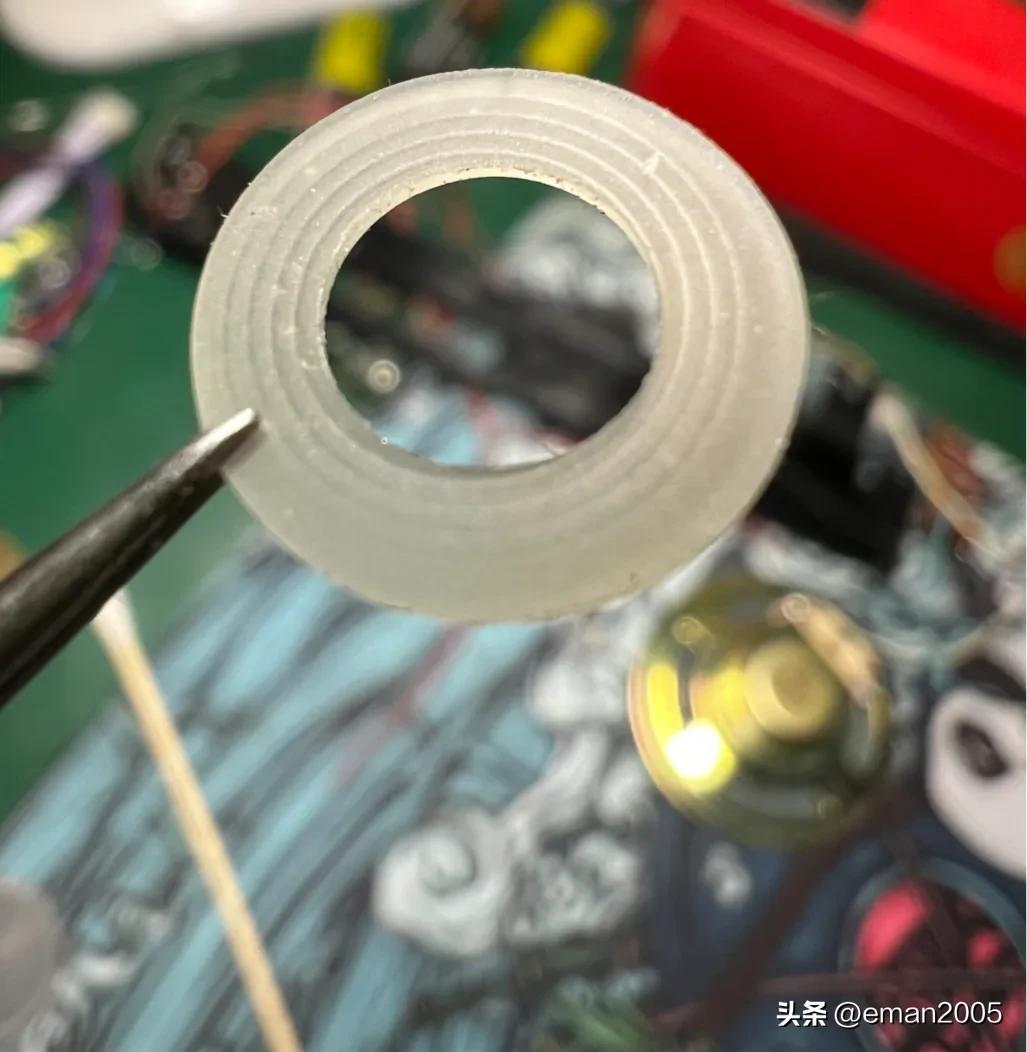

惰轮垫子

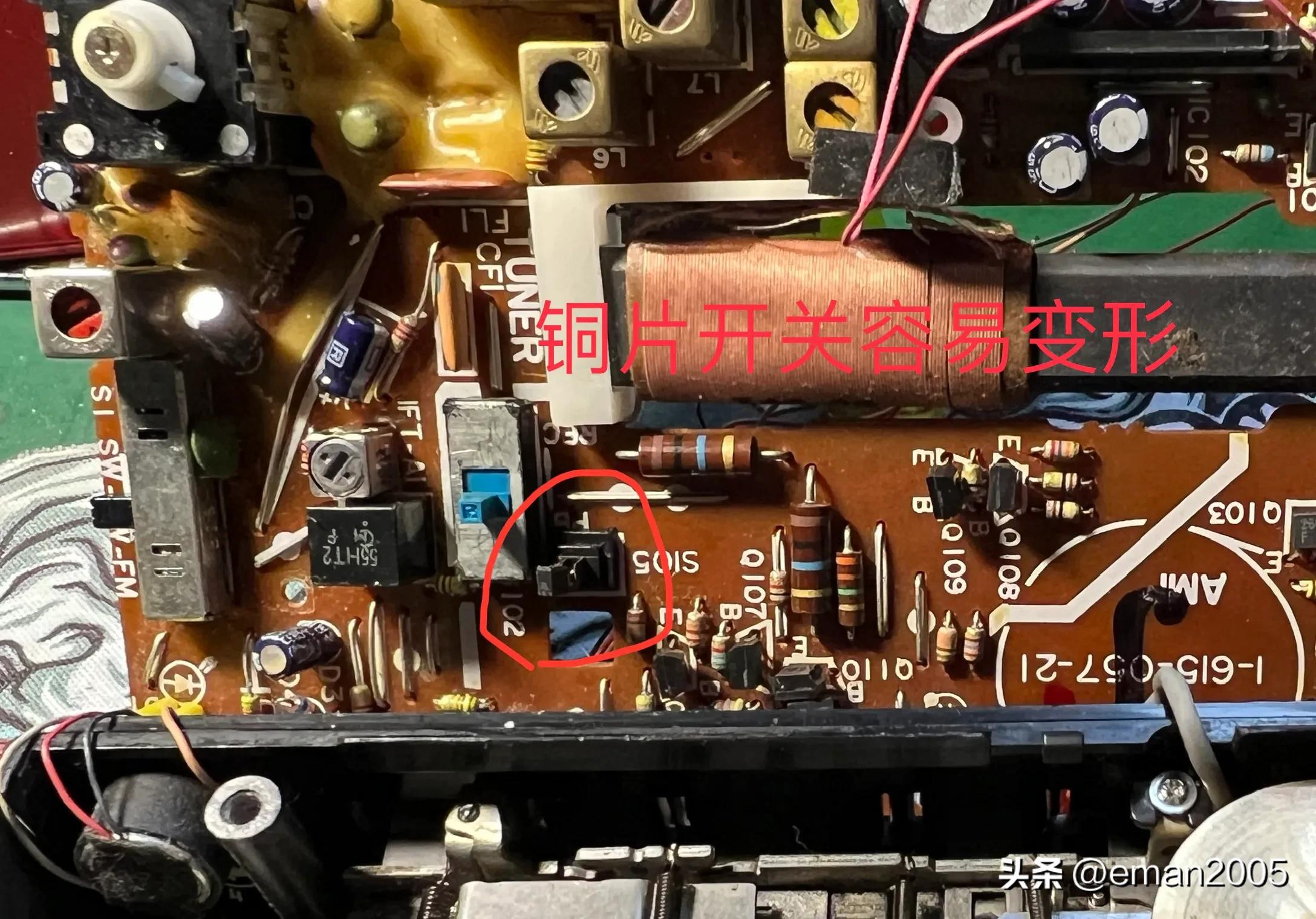

上家说的按键按下无法自锁的问题，原因其实是安装问题，主板上的*放播**开关与机芯的拨杆没有对准，强制装回导致弹性铜片开关变形卡住了机芯拨杆，因此按下按键时候拨杆行程被限制，无法触发自锁，将变形的铜片开关修复原状就搞定了。至此就打理完毕了，将主板装回，整理线缆，上电略微调整带速，大功告成！请移步视频发布观看试机视频。

安装不当导致变形
