A032. CDTNET 驱动

CDTNET 驱动程序支持标准部颁 CDT 规约,作为调度主站通过以太网采集子站电网数据;

采用多任务通讯机制,数据采集更快,流控制模式,避免了通讯数据丢失;

□ 设置并启动远程连接服务:

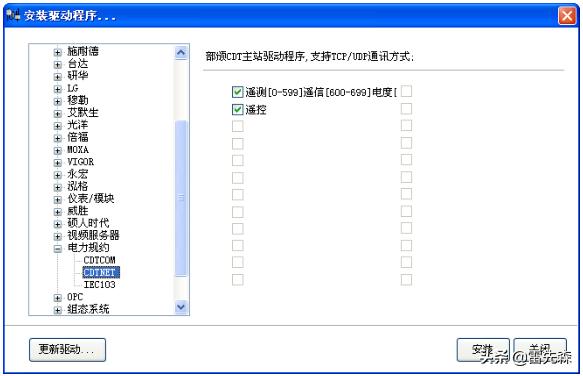

□ 安装驱动:

□ 配置设备号:

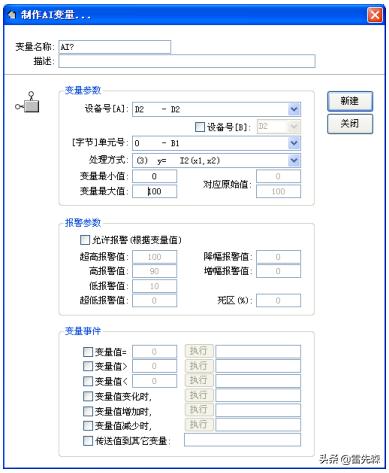

□ 组态遥测量:

→ 单元号 0-511 字节最多对应 256 个遥测量, 顺序与上传顺序一致;

→ 处理方式使用按字处理中的 y=I2(x1,x2)或 y=k* I2(x1,x2)+b;

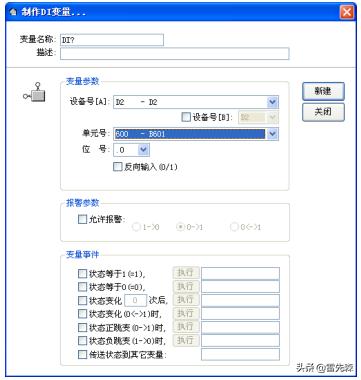

□ 组态遥信量

→ 单元号 600-663 字节最多对应 512 个遥信量,每个遥信量占用 1BIT,顺序与上传顺序一致;

→ 单元号 664 为 SOE 总信号,当有 SOE 是值为 0xff,没有时为 0x00;

→ 例:遥信 0 对应 600.0, 遥信 9 对应 601.2;

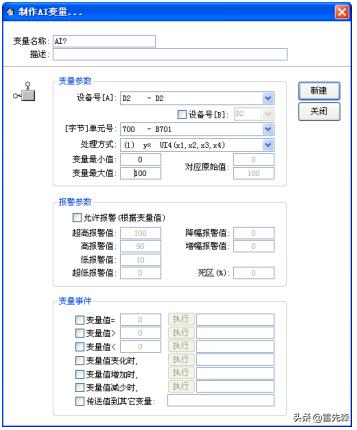

□ 配置电度量

→ 单元号 700-956 字节最多对应 64 个电度量,顺序与上传顺序一致;

→ 处理方式采用按双字处理中的 y=UI4(x1,x2,x3,x4);

□ 配置遥控量

→ 遥控操作需定义 5 个 AR 变量,占用 5 个单元字节,含义分别为:遥控类型(0),开关号(1),开关

状态(2),遥控确认(3),返校状态(4);

→ 遥控类型变量可以写入下列值,具体含义如下:

0xE0 - 遥控选线(十进制 224);

0xE2 - 遥控执行(十进制 226);

0xE3 - 遥控撤销(十进制 227);

0xE4 - 升降选择(十进制 228);

0xE6 - 升降执行(十进制 230);

0xE7 - 升降撤销(十进制 231);

→ 开关号:取值范围 0-255;

→ 开关状态:

0xCC - 在遥控选线中为"合",在升降选择时为"升";

0x33 - 在遥控选线中为"分",在升降选择时为"降";

0xAA - 遥控执行或升降执行;

0x55 - 遥控撤销或升降撤销;

→ 遥控确认:此值作为操作确认值，每次写入不同的正数。

→ 返校状态:

0x01 - 合闸选线返校正确;

0x02 - 分闸选线返校正确;

0x03 - 合闸选线返校超时(返校时间 20 秒);

0x04 - 分闸选线返校超时;

0xFE - 合闸选线错;

0xFF - 分闸选线错;

→ 例:要对子站开关 1 进行遥控合操作;

※ 步骤1,遥控选线,遥控类型写入224(0xE0),开关号写入1,开关状态写入204(0xCC),遥控

确认写入 1;

※ 步骤 2,检查遥控返校,当其值为 1 时才可以进行遥控执行或遥控撤销;

※ 步骤 3 ,遥控执行,遥控类型写入 226(0xE2),开关号写入 1,开关状态写入 170(0xAA),遥

控确认写入 2;

※ 步骤 4,遥控撤销,遥控类型写入 227(0xE3),开关号写入 1,开关状态写入 85(0x55),遥控

确认写入 3;

□ 配置 SOE

→ 在 MyFile 目录下建立并配置 CDTInfo.ini 文件进行 SOE 对象号映射;

→ 在数据库<UserDatabase>中增加表<CDT_SOE>:

→ 根据 dt 字段建立聚集索引:
