如果你只知道VR\AR技术，却不知道石墨烯新材料技术，那就真的是奥特了。VR会改变我们的生活，而石墨烯将会改变VR。对于部分VR头显以及AR头显来说，就像手机一样，未来续航也是一件非常重要待解决的问题，能有长时间续航保障的电池技术才得以更好的体验VR/AR。现在来看，石墨烯电池技术似乎能够很好的解决这一问题了。石墨烯曾被称为“神奇材料”，也有科学家甚至预言其将“彻底改变21世纪”，该技术是利用锂离子在石墨烯表面和电极之间快速大量穿梭运动的特性，开发出的一种新能源电池。据悉石墨烯电池拥有快速充电的能力，5000毫安电量也只需要15分钟便可充满。而这项新科技也完完全全可以在未来运用到VR/AR当中，未来石墨烯电池技术或许能够让他们做到更加轻薄，充电更快，续航更持久。
石墨烯目前最有潜力的应用是成为硅的替代品，制造超微型晶体管，用来生产未来的超级计算机。用石墨烯取代硅，计算机处理器的运行速度将会快数百倍。另外，石墨烯几乎是完全透明的，只吸收2.3%的光。另一方面，它非常致密，即使是最小的气体原子（氢原子）也无法穿透。这些特征使得它非常适合作为透明电子产品的原料，如透明的触摸显示屏、发光板和太阳能电池板。作为目前发现的最薄、强度最大、导电导热性能最强的一种新型纳米材料，石墨烯被称为“黑金”。极有可能掀起一场席卷全球的颠覆性新技术新产业革命。就连任正非在接受媒体采访时也声称：“我认为这个时代将来最大的颠覆，是石墨烯时代颠覆硅时代”。未来10至20年内会爆发一场技术革命，现在芯片有极限宽度，硅的极限是7纳米，已经临近边界了。而石墨烯的体积是0.335纳米，石墨烯是技术革命前沿。
二维碳材料
那么什么是石墨烯？它真的能带来颠覆吗？

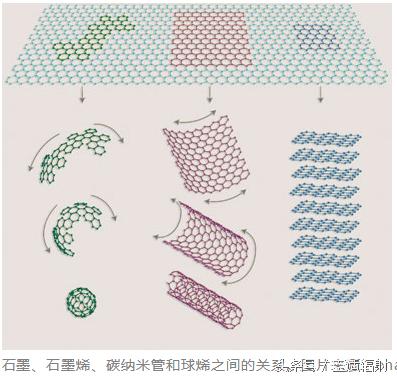

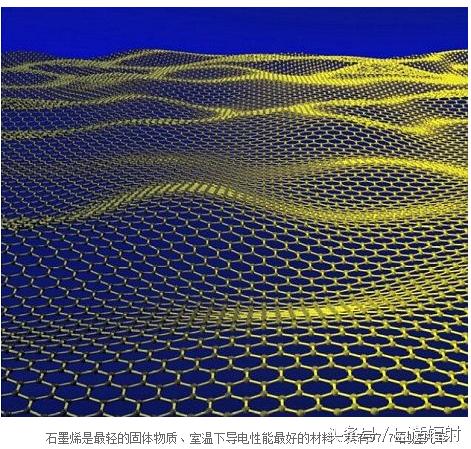

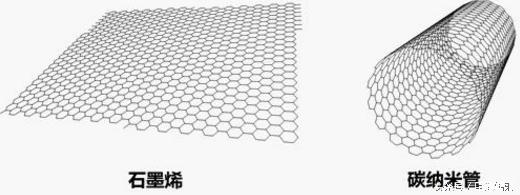

石墨烯（Graphene）是由碳原子构成的只有一层原子厚度的二维晶体。2004年，英国曼彻斯特大学物理学家安德烈·盖姆和康斯坦丁·诺沃肖洛夫，成功从石墨中分离出石墨烯，证实它可以单独存在，两人也因此共同获得2010年诺贝尔物理学奖。
在2015年石墨烯发现之前，石墨烯既是最薄的材料，也是最强韧的材料，断裂强度比最好的钢材还要高200倍。同时它又有很好的弹性，拉伸幅度能达到自身尺寸的20%。它是目前自然界最薄、强度最高的材料，如果用一块面积1平方米的石墨烯做成吊床，本身重量不足1毫克便可以承受一只一千克的猫。实际上石墨烯本来就存在于自然界，只是难以剥离出单层结构。石墨烯一层层叠起来就是石墨，厚1毫米的石墨大约包含300万层石墨烯。铅笔在纸上轻轻划过，留下的痕迹就可能是几层甚至仅仅一层石墨烯。
石墨烯实验是在2004年，当时，英国曼彻斯特大学的两位科学家安德烈·杰姆和克斯特亚·诺沃消洛夫发现他们能用一种非常简单的方法得到越来越薄的石墨薄片。他们从高定向热解石墨中剥离出石墨片，然后将薄片的两面粘在一种特殊的胶带上，撕开胶带，就能把石墨片一分为二。不断地这样操作，于是薄片越来越薄，最后，他们得到了仅由一层碳原子构成的薄片，这就是石墨烯。这以后，制备石墨烯的新方法层出不穷，经过5年的发展，人们发现，将石墨烯带入工业化生产的领域已为时不远了。因此，在随后三年内, 安德烈·盖姆和康斯坦丁·诺沃肖洛夫在单层和双层石墨烯体系中分别发现了整数量子霍尔效应及常温条件下的量子霍尔效应，他们也因此获得2010年度诺贝尔物理学奖。
在发现石墨烯以前，大多数物理学家认为，热力学涨落不允许任何二维晶体在有限温度下存在。所以，它的发现立即震撼了凝聚体物理学学术界。虽然理论和实验界都认为完美的二维结构无法在非绝对零度稳定存在,但是单层石墨烯在实验中被制备出来。
石墨烯是已知的世上最薄、最坚硬的纳米材料，它几乎是完全透明的，只吸收2.3%的光；导热系数高达5300W/m·K，高于碳纳米管和金刚石，常温下其电子迁移率超过15000cm2/V·s，又比纳米碳管或硅晶体高，而电阻率只约10-6Ω·cm，比铜或银更低，为世上电阻率最小的材料。因其电阻率极低，电子迁移的速度极快，因此被期待可用来发展更薄、导电速度更快的新一代电子元件或晶体管。由于石墨烯实质上是一种透明、良好的导体，也适合用来制造透明触控屏幕、光板、甚至是太阳能电池。
石墨烯的应用范围非常规范，可以说是完全覆盖整个制造业。其中重点有五大应用领域
一、是光电产品领域,以其非常好的透光性、导电性和可弯曲性,在触摸屏、可穿戴设备、OLED、太阳能等领域中发挥作用。这也是目前公认最可能首先实现商品化的领域。
二、是能源技术领域,主要依赖于石墨烯超高的比表面积、超轻的重量和非常好的导电性。采用石墨烯的超级电容器,其极限储能密度是现有材料的2-5倍左右,被称作最理想的电极材料。
三、是功能复合材料,通过将石墨烯加入各种塑形基体,能够制备出具有很好导电、导热、可加工、耐损伤的特殊材料,在集成电路、散热片、高韧性容器等方面有应用潜力。
四、是微电子器件。未来的石墨烯半导体、石墨烯集成电路、THz器件等领域,可能需要利用石墨烯独特的性质来发挥。
五、是生物医药和传感器领域,石墨烯对单分子的响应能力、承载抗体后的分子输运能力都是其他传感器不能实现的。
石墨烯的出现在科学界激起了巨大的波澜。人们发现，石墨烯具有非同寻常的导电性能，超出钢铁数十倍的强度和极好的透光性，它的出现有望在现代电子科技领域引发一轮革命。在石墨烯中，电子能够极为高效地迁移，而传统的半导体和导体，例如硅和铜远没有石墨烯表现得好。由于电子和原子的碰撞，传统的半导体和导体用热的形式释放了一些能量，2013年一般的电脑芯片以这种方式浪费了72%-81%的电能，石墨烯则不同，它的电子能量不会被损耗，这使它具有了非比寻常的优良特性。

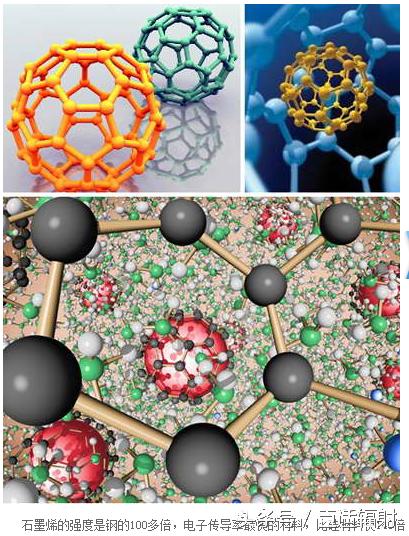

石墨烯的硬度比最好的钢铁强100倍，甚至还要超过钻石。因为只有一层原子，电子的运动被限制在一个平面上，石墨烯也有着全新的电学属性。石墨烯是世界上导电性最好的材料，电子在其中的运动速度达到了光速的1/300，远远超过了电子在一般导体中的运动速度。
在塑料里掺入百分之一的石墨烯，就能使塑料具备良好的导电性；加入千分之一的石墨烯，能使塑料的抗热性能提高30摄氏度。在此基础上可以研制出薄、轻、拉伸性好和超强韧新型材料，用于制造汽车、飞机和卫星。消费电子展上可弯曲屏幕备受瞩目，成为未来移动设备显示屏的发展趋势。柔性显示未来市场广阔，作为基础材料的石墨烯前景也被看好。有数据显示2013年全球对手机触摸屏的需求量大概在9.65亿片。到2015年，平板电脑对大尺寸触摸屏的需求也将达到2.3亿片，为石墨烯的应用提供了广阔的市场。韩国三星公司的研究人员也已制造出由多层石墨烯等材料组成的透明可弯曲显示屏，相信大规模商用指日可待。
另一方面，新能源电池也是石墨烯最早商用的一大重要领域。之前美国麻省理工学院已成功研制出表面附有石墨烯纳米涂层的柔性光伏电池板，可极大降低制造透明可变形太阳能电池的成本，这种电池有可能在夜视镜、相机等小型数码设备中应用。另外，石墨烯超级电池的成功研发，也解决了新能源汽车电池的容量不足以及充电时间长的问题，极大加速了新能源电池产业的发展。这一系列的研究成果为石墨烯在新能源电池行业的应用铺就了道路。
由于高导电性、高强度、超轻薄等特性，石墨烯在航天军工领域的应用优势也是极为突出的。前不久美国NASA开发出应用于航天领域的石墨烯传感器，就能很好的对地球高空大气层的微量元素、航天器上的结构性缺陷等进行检测。而石墨烯在超轻型飞机材料等潜在应用上也将发挥更重要的作用.
石墨烯的价格贵过黄金,最便宜的500元/克,市场上价格多在1000元/克左右,但规模化生产后,就可能降到50元/克,再过两年,可能就降到1～5元/克的“白菜价”。
现在的VR技术，确实很火很火。但是未来真正改变生活的新材料、高科技非石墨烯莫属。
