canvas doc 学习笔记之绘线

介绍

canvas vs svg

* canvas 适用于动态创建的位图，缩放失真。

* svg 适用于静态描述的矢量图，缩放不失真。

绘图四步骤

* 定义canvas,设置width,height属性，设置变形等特效

* 获取canvas 2D context，绘制图形

* 添加动画

* 添加交互

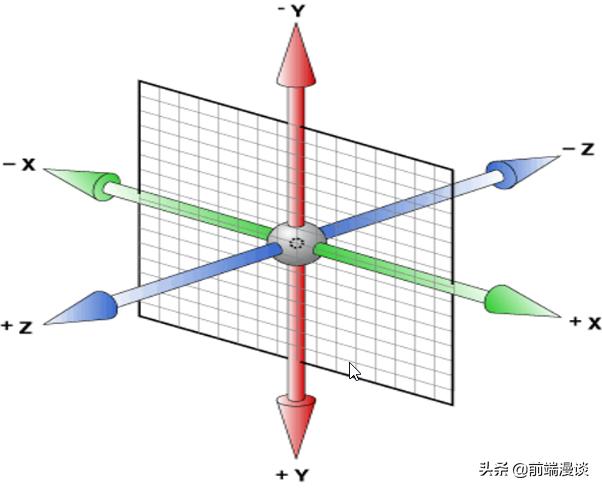

canvas w3c坐标系

canvas width\height设置

const dom = document.getElementById('canvas');
dom.width = window.innerWidth;
dom.height = window.innerHeight;

<canvas id="canvas" width="600" height="700"></canvas>

canvas 绘直线

线段

• 单条描边

    ctx.moveTo(30,40);
    ctx.lineTo(130,140);
    ctx.lineHeight = '10'
    #绘制边
    ctx.stroke();

• 单挑多条

  ctx.moveTo(0,0);
  ctx.lineTo(300,100);
  ctx.lineTo(400,50);

矩形

• 利用绘制多条边特点

    ctx.moveTo(100,100);
    ctx.lineTo(300,100);
    ctx.lineTo(300,200);
    ctx.lineTo(100,200);
    ctx.lineTo(100,100);
    ctx.strokeStyle= 'blue';
    ctx.stroke();

• 绘制描边矩形

    ctx.strokeStyle= 'blue';
    ctx.strokeRect(100,210,200,100);

    # or
    ctx.strokeStyle= 'blue';
    ctx.rect(100,320,200,100);
    ctx.stroke();

• 绘制填充矩形

    ctx.fillStyle = 'red';
    ctx.fillRect(100,430,200,100);

    ctx.fillStyle = 'green'
    ctx.rect(100,540,200,100);
    ctx.fill();
