说到音乐*放播**器，可能许多人会说这是一个过时的产品，也可能有许多像小编一样的90后开始回忆以前的生活。小编也依稀记得，我的第一部MP3还是借口要学习英语听力父母才允许购买的。MP3的时代就如同我们的青春一样，昙花一现转瞬即逝。短短不到几年，所有功能就已经被全部整合的手机所取代。
而在如今的市面上，MP3产品开始转向为小众群体服务。小巧的机身，专业的音质，以及新功能的加入等特点，深受音乐爱好者、健身运动者喜爱。今天我爱音频网给大家带来的就是这样一款产品——FiiO飞傲 M3 Pro便携式无损音乐*放播**器。
FiiO飞傲是一家专注于无损音乐*放播**器、耳机功率放大器、HiFi耳机等便携式音频产品的创新企业。此前我爱音频网曾经拆解过Fiio飞傲μBTR蓝牙音频接收器、FiiO飞傲UTWS1真无线蓝牙接收器等产品。今天这款 FiiO飞傲 M3 Pro 拥有着IPS全视角触摸屏、稳定的性能、全无损的音乐格式等特点，以及高清无损录音、计算机、电子书等功能。下面就通过我们的详细拆解来看一下内部构造如何吧~
一、FiiO飞傲 M3 Pro 开箱
包装盒整体为黑色调，正面主体位置印有 FiiO飞傲 M3 Pro 产品渲染图，可以直观的看出产品外观。上方有 FiiO 飞傲的品牌 LOGO 及 Hi-Res Audio 的认证，下方有产品的名称：M3 Pro Portable High Resolution Music Player。
包装盒背面主要有 FiiO飞傲 M3 Pro 重量、尺寸、内存等参数信息，和广州飞傲电子科技有限公司的信息。

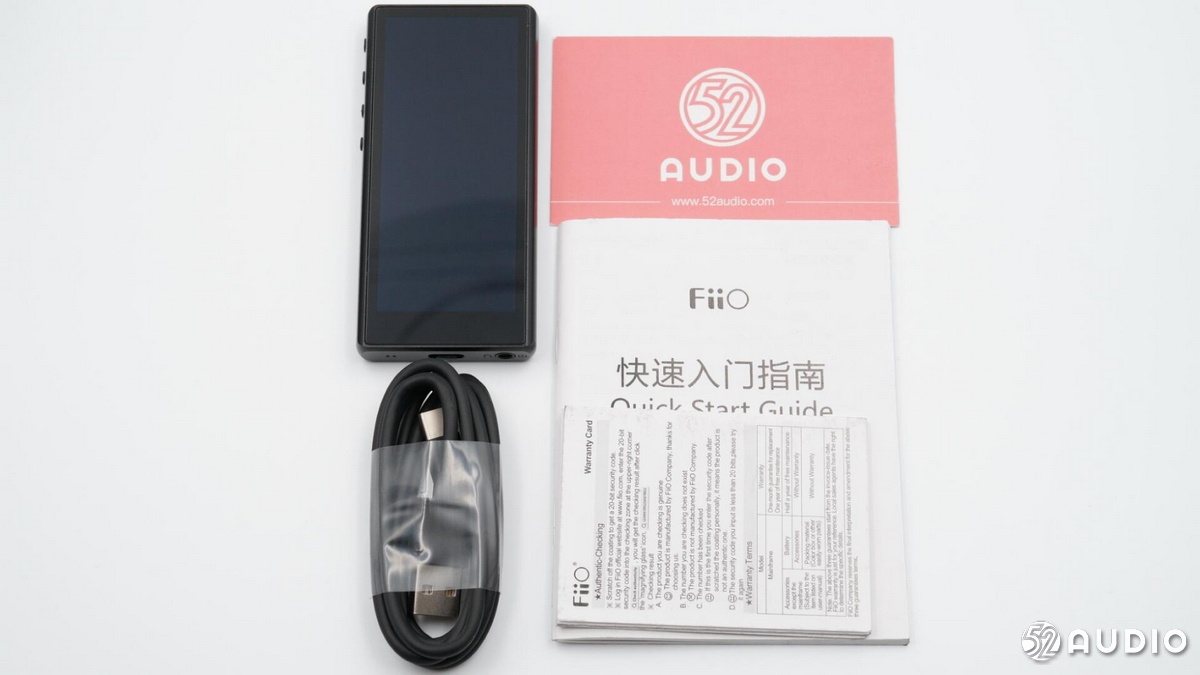

包装盒内主要有 FiiO飞傲 M3 Pro *放播**器、Type-C数据线、快速入门指南和保修卡。

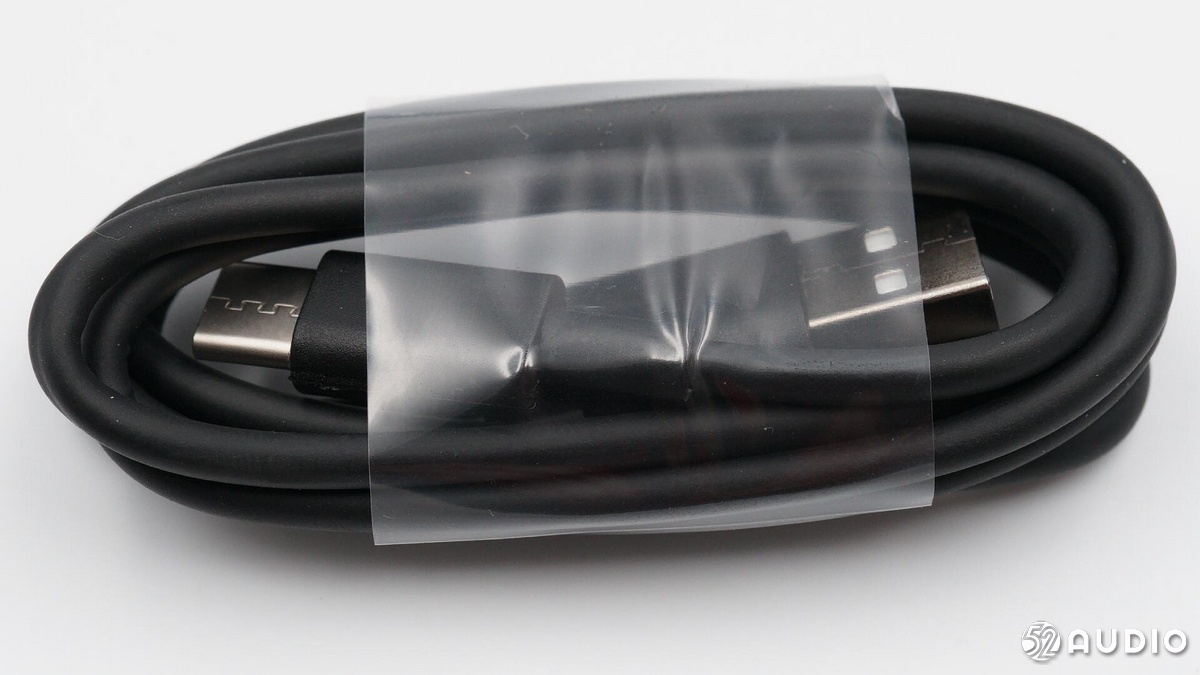

Type-C数据线特写。
FiiO飞傲 M3 Pro 在手中的大小展示，机身还是非常小巧的。
FiiO飞傲 M3 Pro 正面特写，全贴合屏幕看起来比较深邃。
FiiO飞傲 M3 Pro 背面特写，上方有 FiiO 品牌LOGO，下方有 Hi-Res Audio 的认证、产品名称、Input：5V⎓1A、Made in China等信息.
左侧上方有四颗物理按键，分别是电源键、加音量键、*放播**键和减音量键，*放播**键上有凸点，便于盲操。

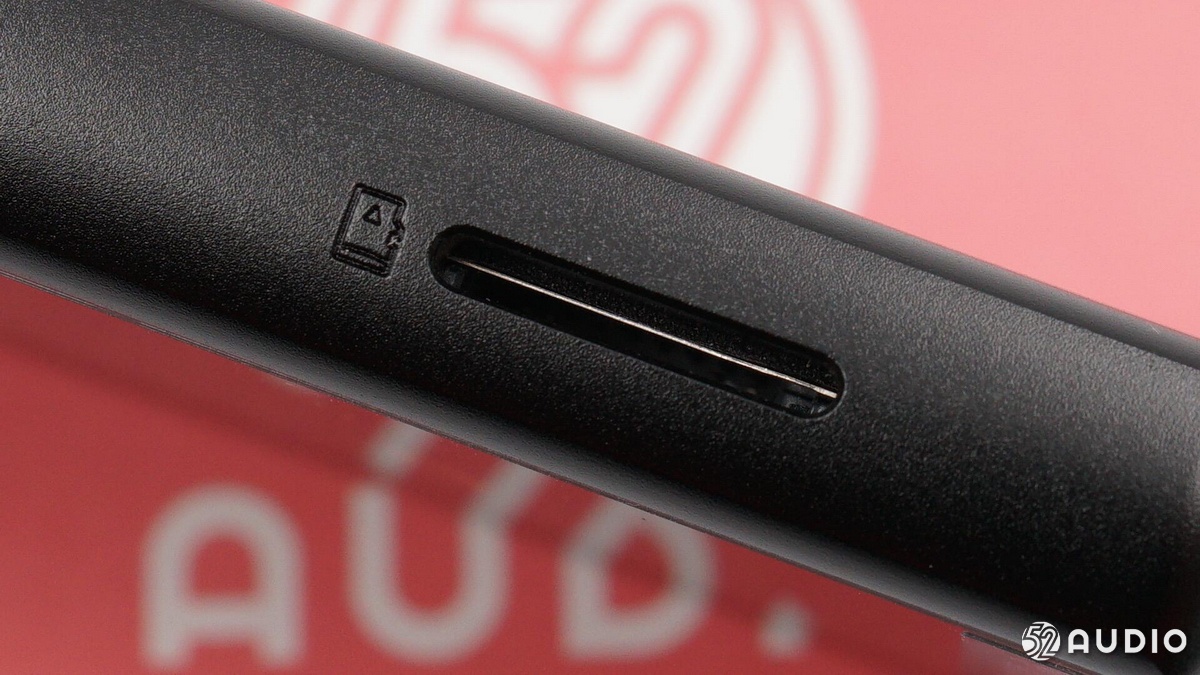

左侧下方有内存卡开孔，机内无存储空间，需要插张内存卡才能*放播**歌曲。

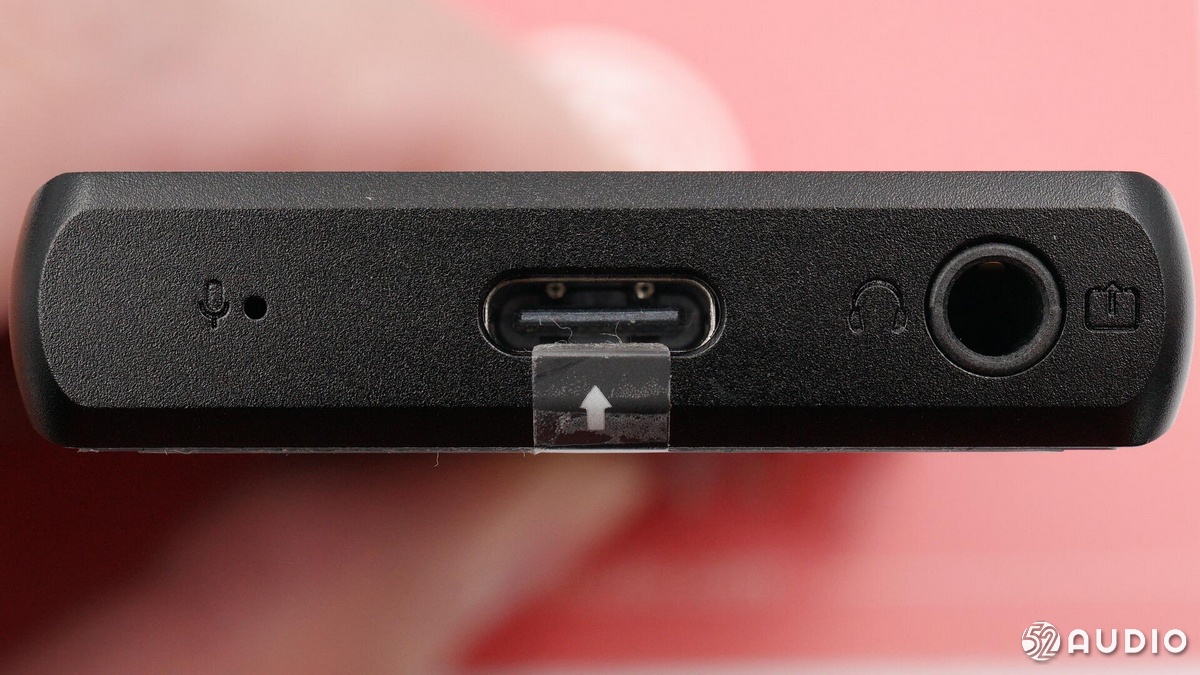

底部特写，分别有麦克风开孔、Type-C充电接口和3.5mm耳机插孔。

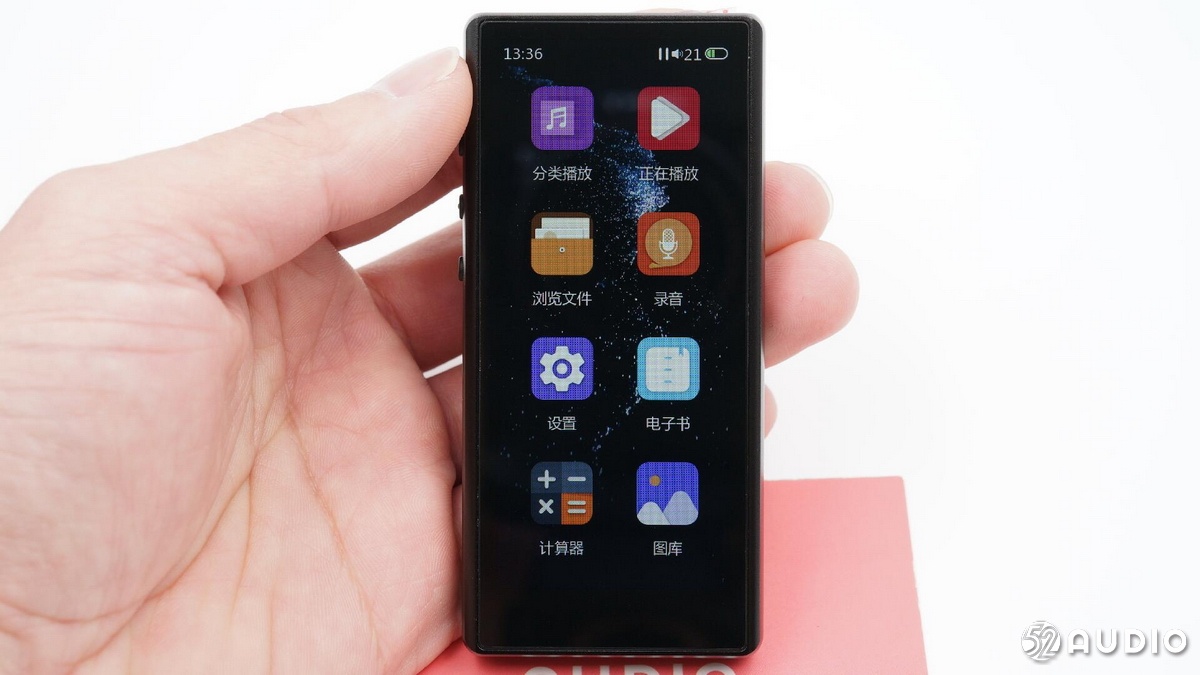

FiiO飞傲 M3 Pro 开机后主页有分类*放播**、正在*放播**、浏览文件、设置、图库选项，和录音、计算器、电子书工具。
我爱音频网采用ChargerLAB POWER-Z KM001C 对 FiiO飞傲 M3 Pro 进行有线充电测试，充电功率约为5.6W。
二、FiiO飞傲 M3 Pro 拆解

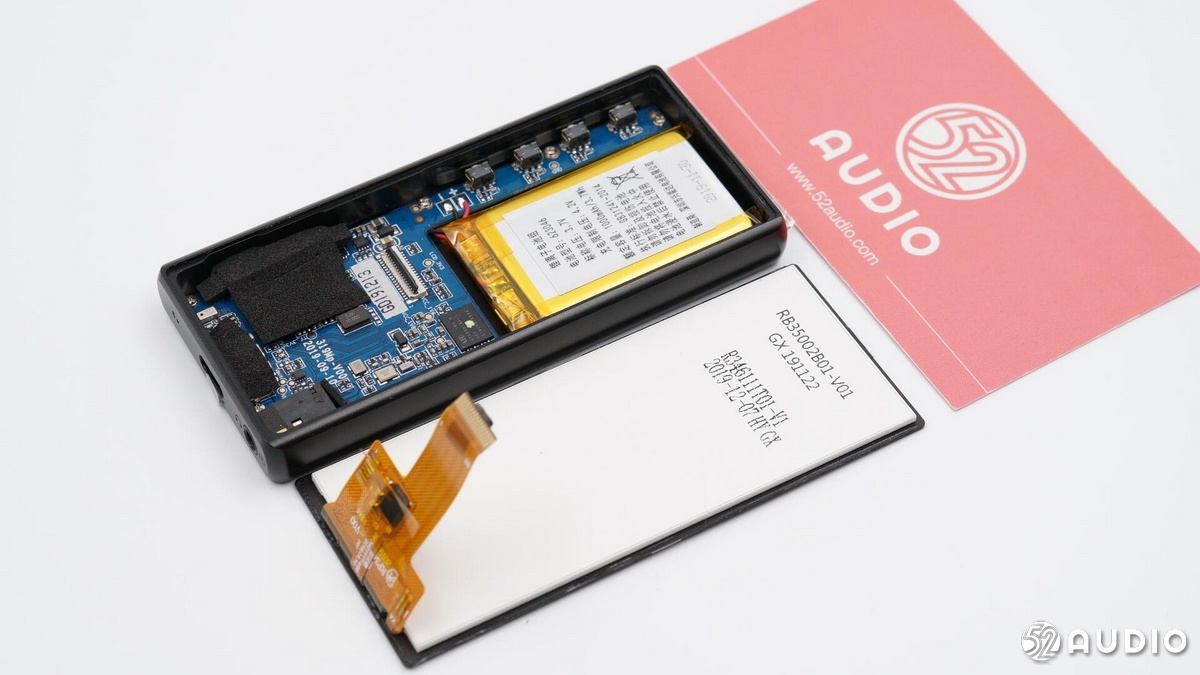

对 FiiO飞傲 M3 Pro 进行加热，取下屏幕，屏幕边缘通过双面胶贴合在外壳上。

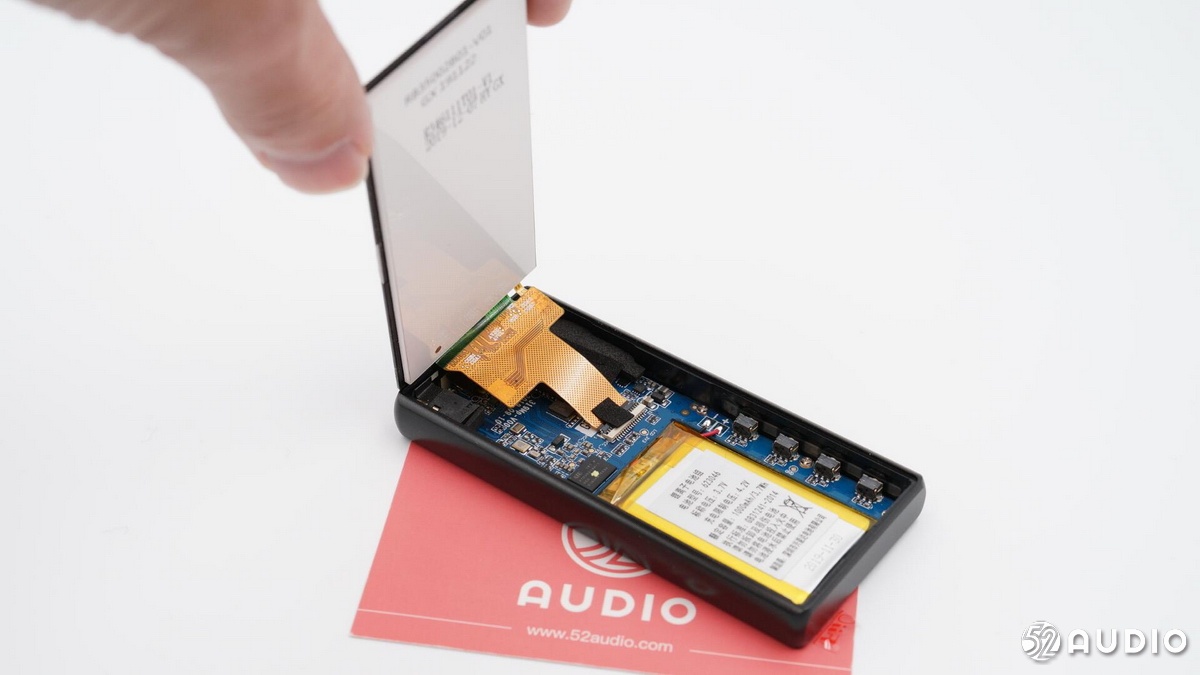

FiiO飞傲 M3 Pro 内部结构，主板为L型，屏幕通过排线连接到主板上。

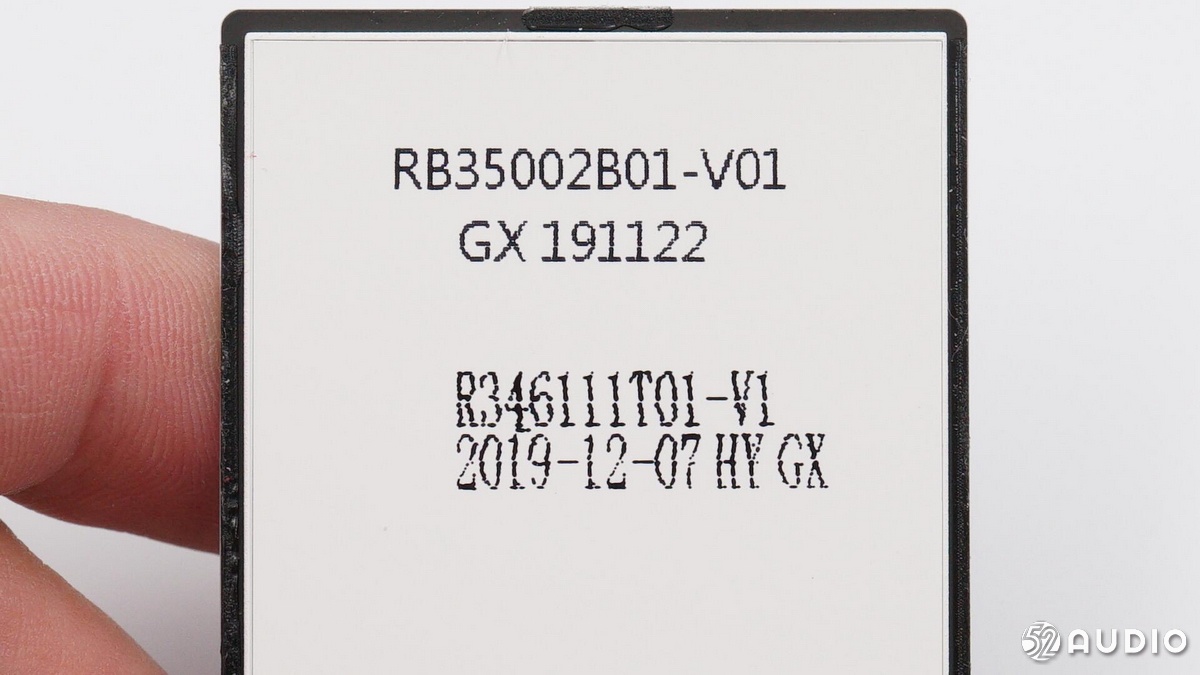

屏幕盖板背部信息特写。

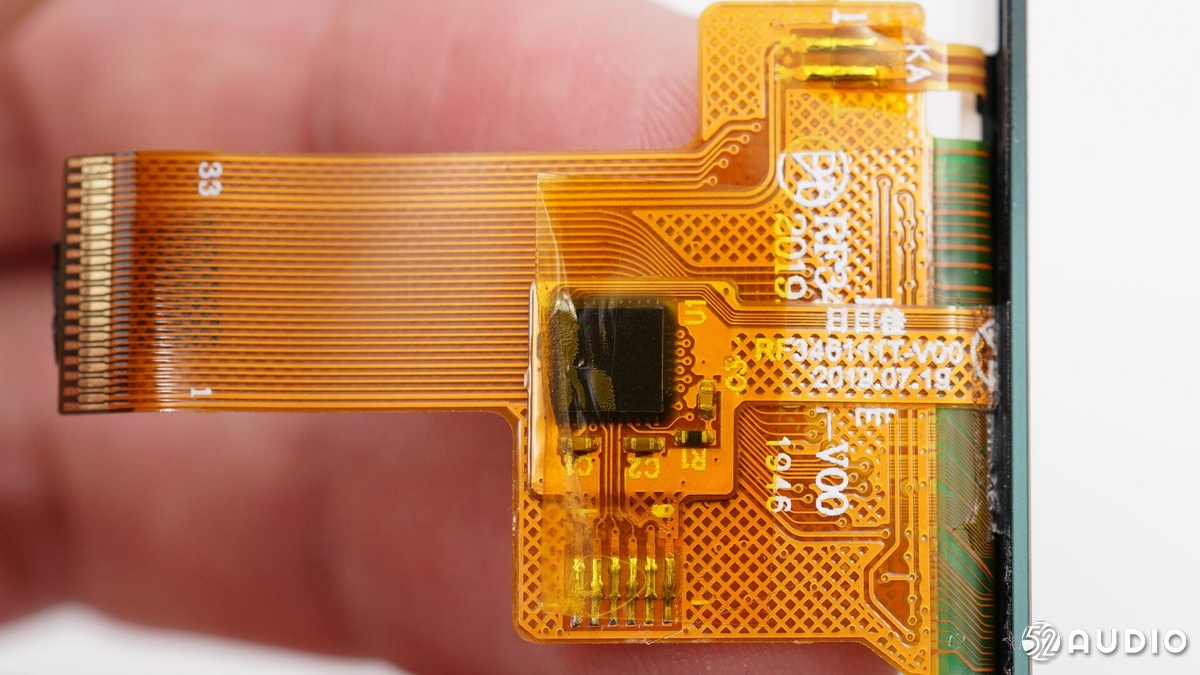

屏幕与主板连接排线特写。
排线上是电容触摸IC。

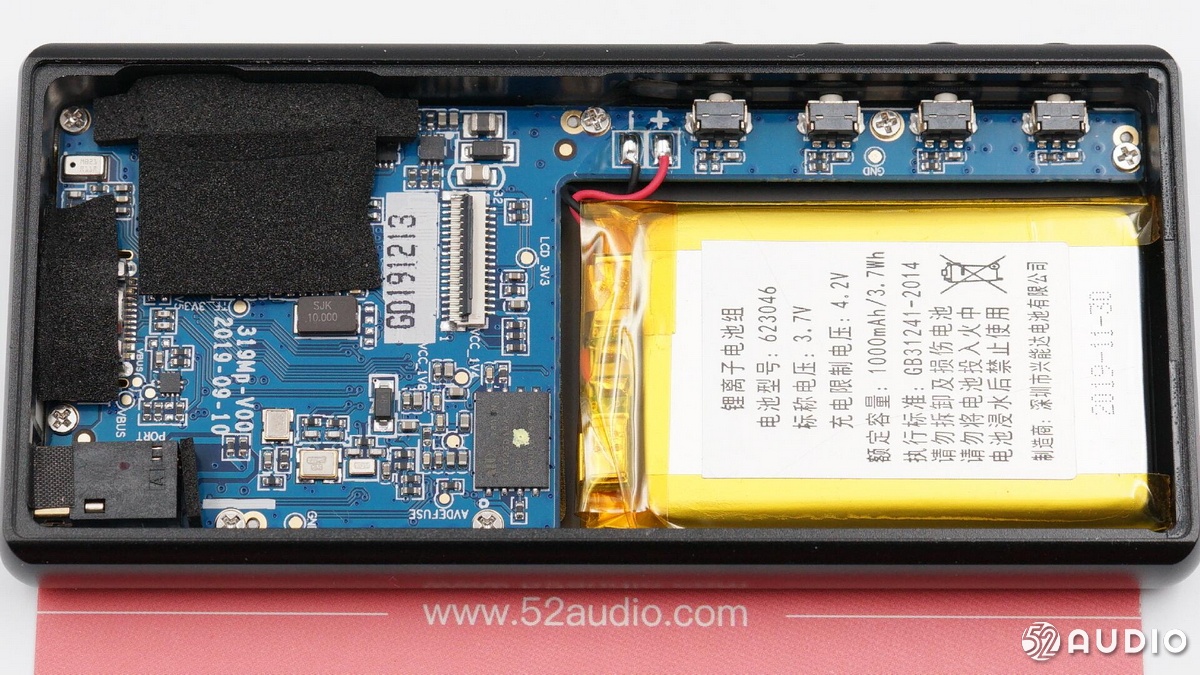

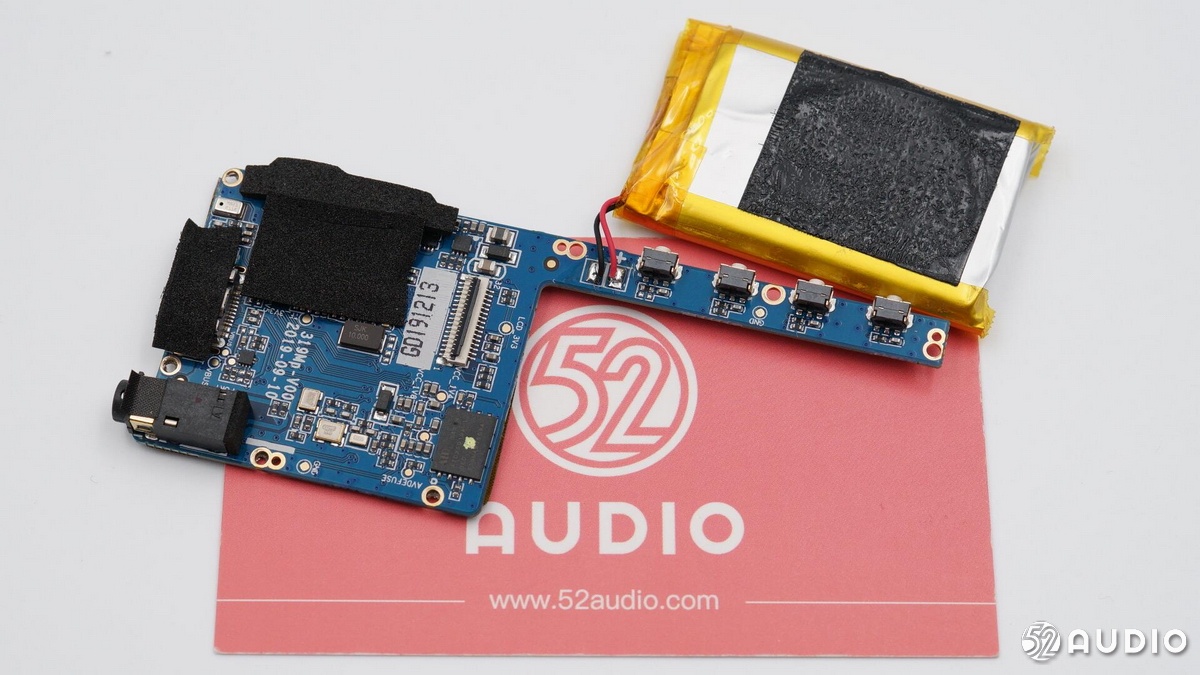

FiiO飞傲 M3 Pro 内部电路，可以看到所有的接口、按键和电池。
主板上的插座和卡槽都有防尘泡面覆盖，抵御灰尘入侵机器内部。
取出主板，就只剩下金属边框和玻璃后盖，7颗螺丝母座上没有黑漆，用于与主板接地。

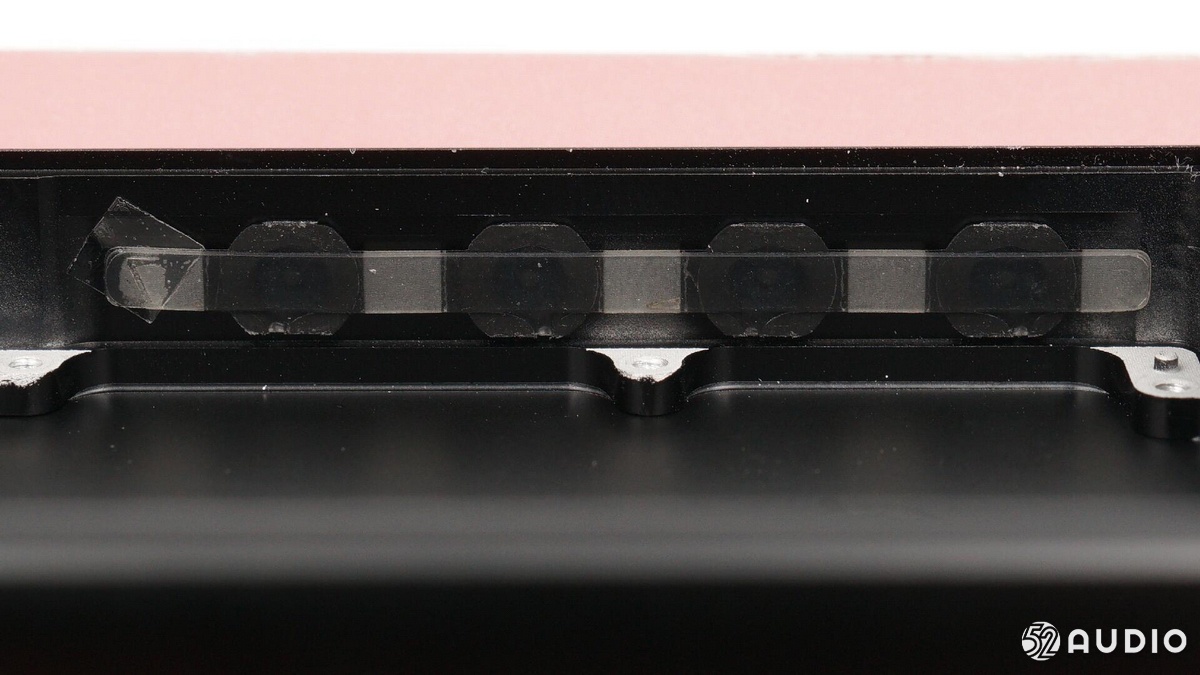

侧面按键内部结构特写。
L型主板正面特写，内存卡插槽和插座上贴有胶带防止异物进入机内。
L型主板背面特写，除芯片外，其余部分均被一层黑色屏蔽贴纸覆盖。
锂离子电池组特写，上面印有电池型号：623046、标称电压：3.7V、充电限制电压：4.2V、额定容量：1000mAh/3.7Wh、执行标准：GB31241-2014、制造商：深圳市兴能达电池有限公司和注意事项，电池背面双面胶固定在外壳上。
电池保护电路特写。
主板上屏蔽干扰信号的贴纸特写。
撕下主板正面泡绵，主板结构电路器件展示。
取掉主板背面防干扰贴纸，主板结构电路器件展示。
FiiO飞傲 M3 Pro 主板上的功能按键特写，贴片过孔焊接。

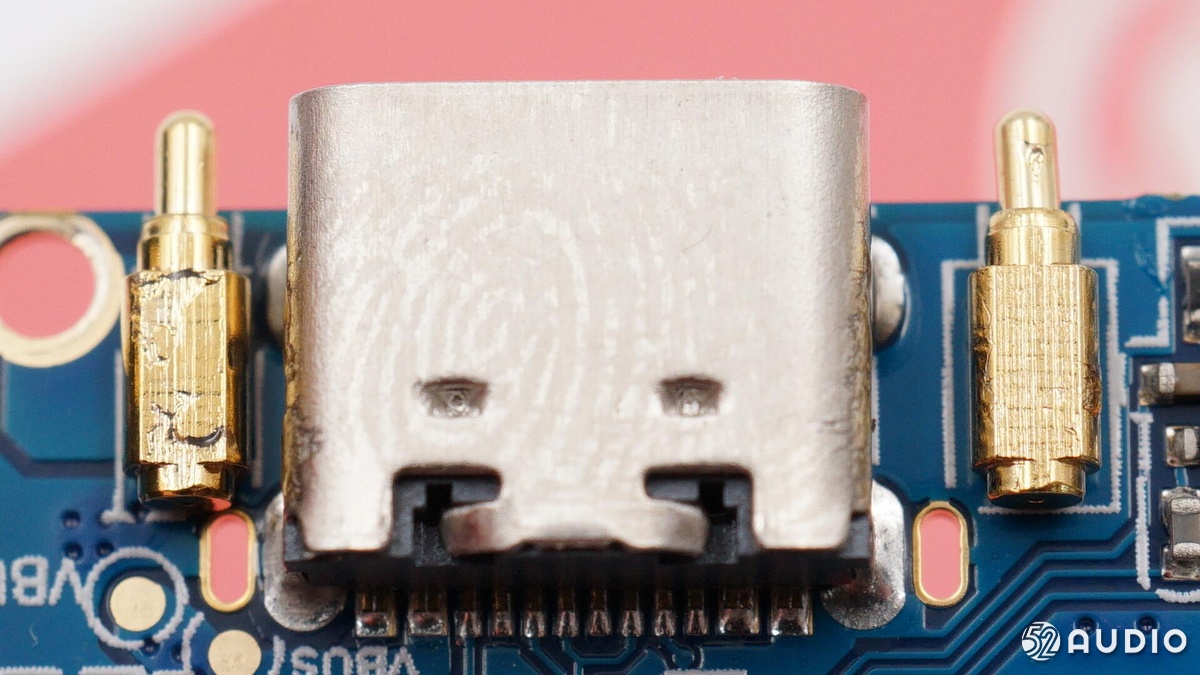

Type-C充电接口特写，过孔贴片焊接，两侧顶针与外壳接触。

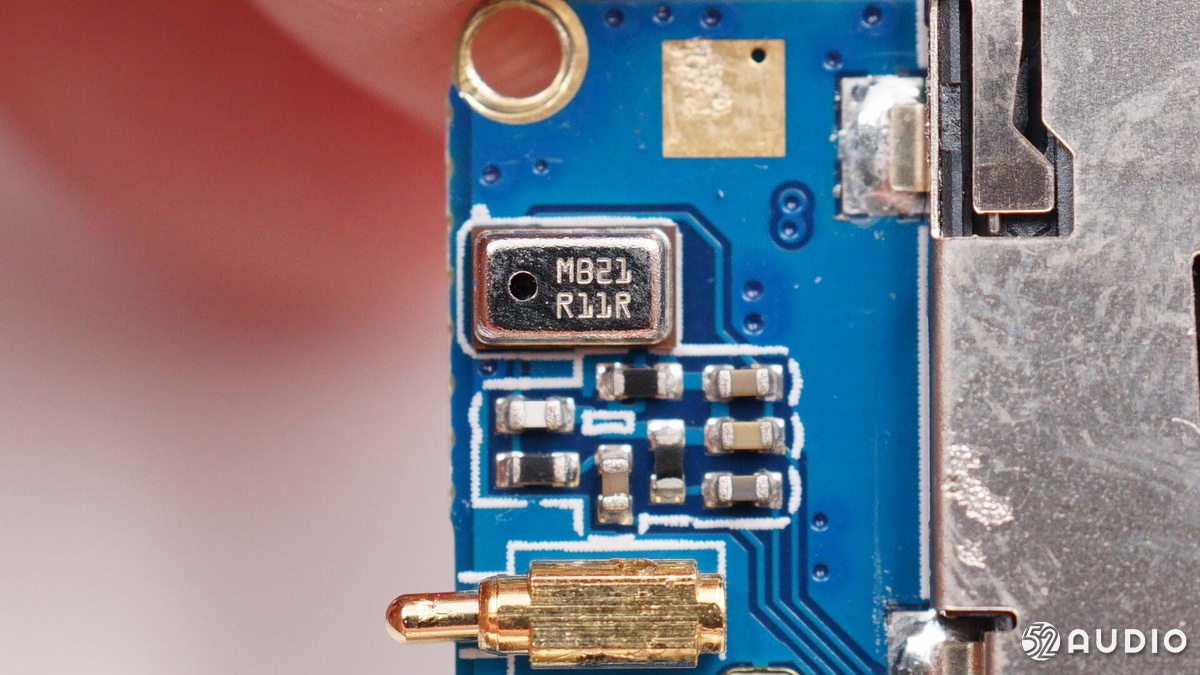

镭雕 MB2L RLLR 的MEMS硅麦，用于录音功能。

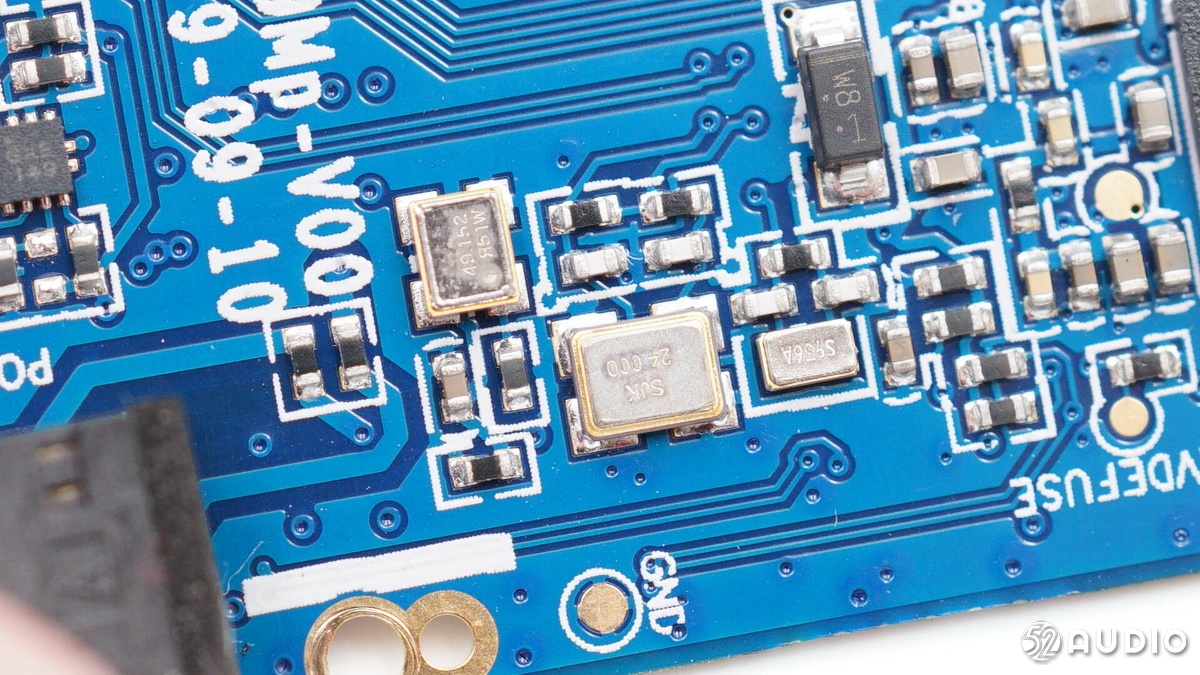

三颗晶振，一颗有源两颗无源，用于为主控芯片和解码器提供时钟。
丝印GXE149的USB通道管理芯片。

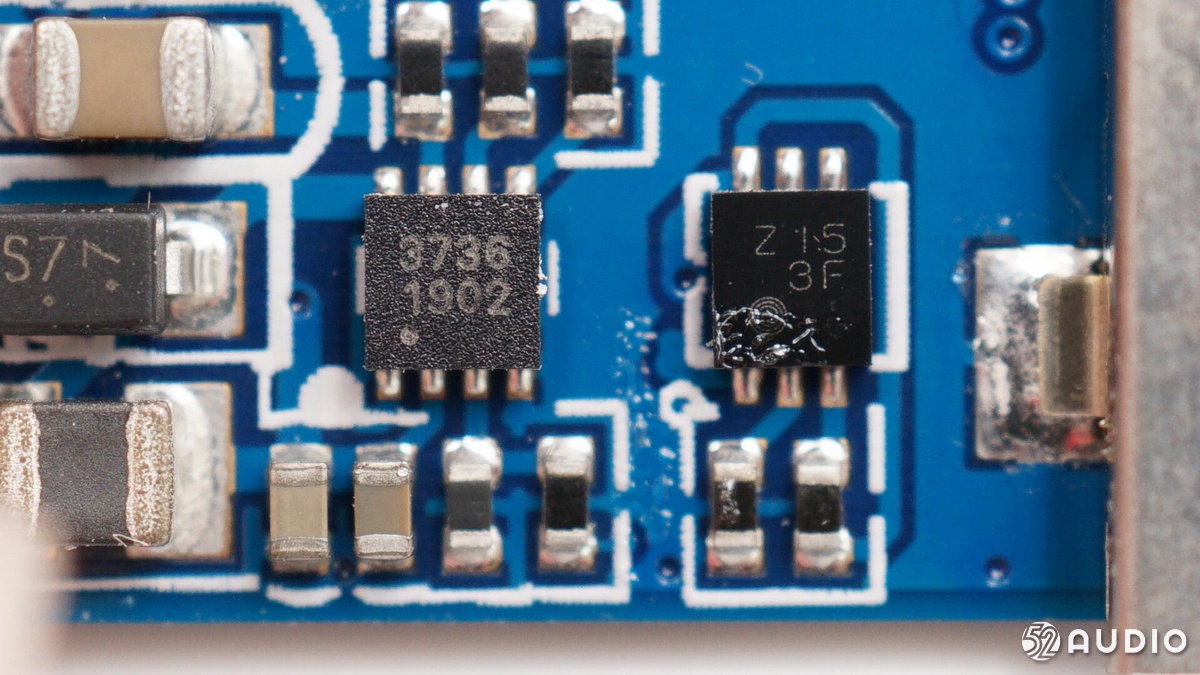

圣邦微 SGM3736 升压式LED背光驱动器，用于驱动屏幕背光。

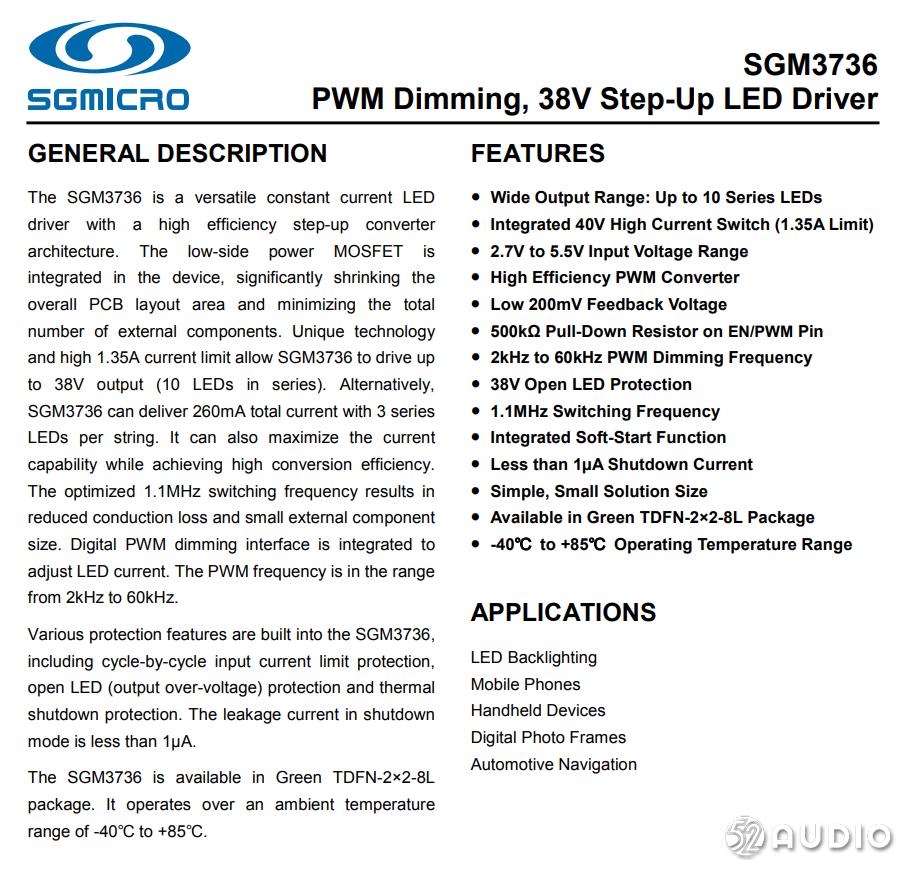

圣邦微 SGM3736 详细资料。
卓芯 ATO25D1GA-10ED 128MB FLASH 存储器，存储固件信息。
维安 WP3881 Type-C输入过压保护开关，保护内部元件不受过压损坏。

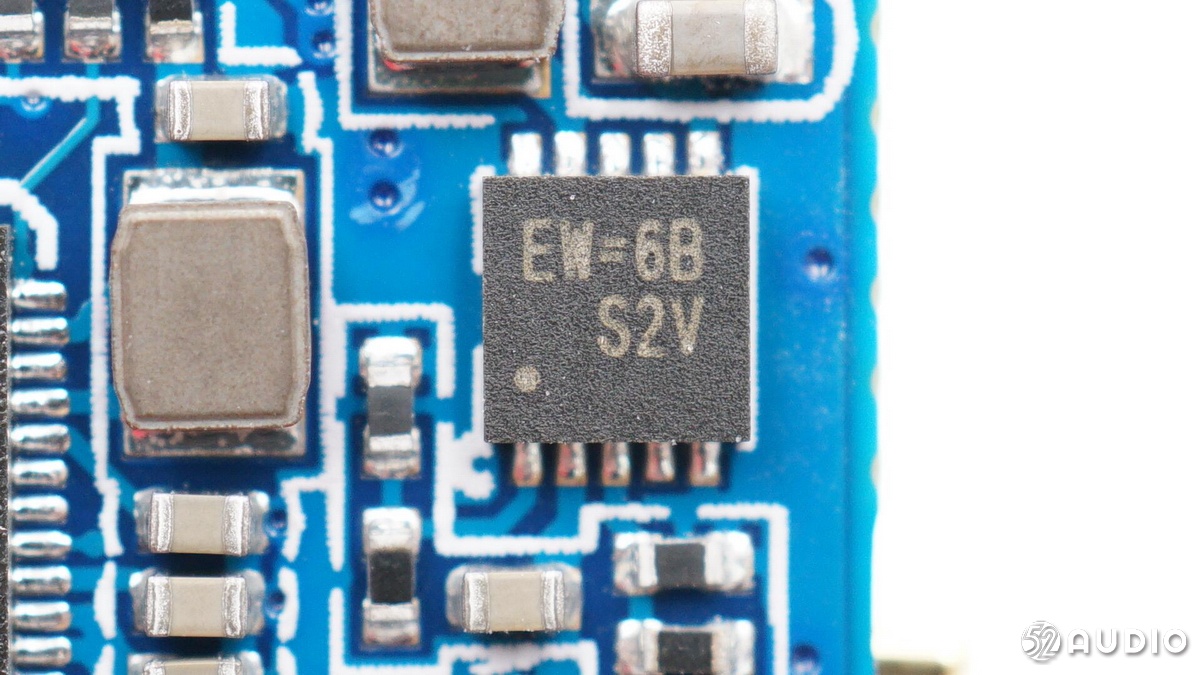

丝印 EW=6B S2V 的 DCDC 升压 IC。

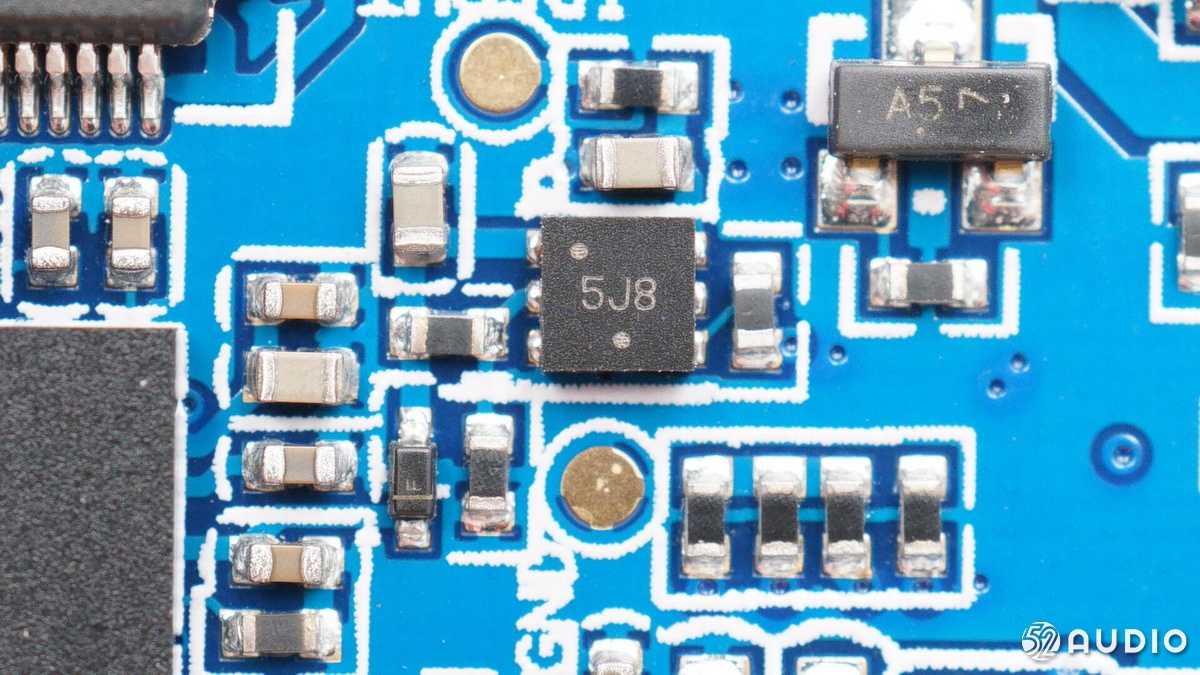

丝印 5J8 的 LDO 稳压 IC。
TI TPS73401 可调稳压器，最大输出电流250mA，超低噪声。

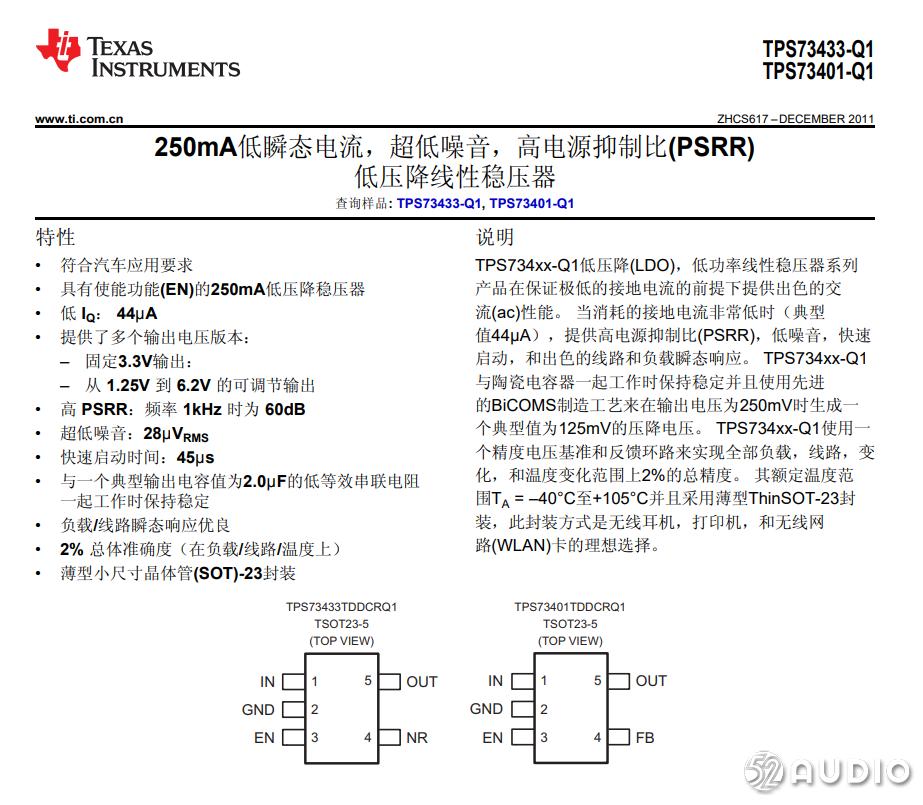

TI TPS73401 详细资料。
芯智汇 AXP192 电源解决方案，芯片内置1.4A充电电路、3路降压DC-DC转换器、4个低压差线性调节器、电压/电流/温度监视器和多通道12位ADC以及OVP/UVP、OTP、OCP等自保护电路，工作电压：2.9V~6.3V。应用于手持移动设备、数字广播电视、便携式DVD*放播**器、学习机等产品。
芯智汇 AXP192 资料图。
ESS 高性能DAC解码芯片ES9218P，采样率为384kHz/32bit。
晶门 SSD1963QL9 显示控制IC，主要用于显示屏驱动及显示模式转换，LQFP-128封装。
晶门 SSD1963QL9 详细资料。
君正X1000E主控芯片，采用了高性能XBurst 1 CPU，主频为1.0GHz。集成了音频编解码器、语音触发器和64MB LPDDR内存。主要应用在无线音频扬声器、家用电器、智能玩具和远场语音识别等设备上。

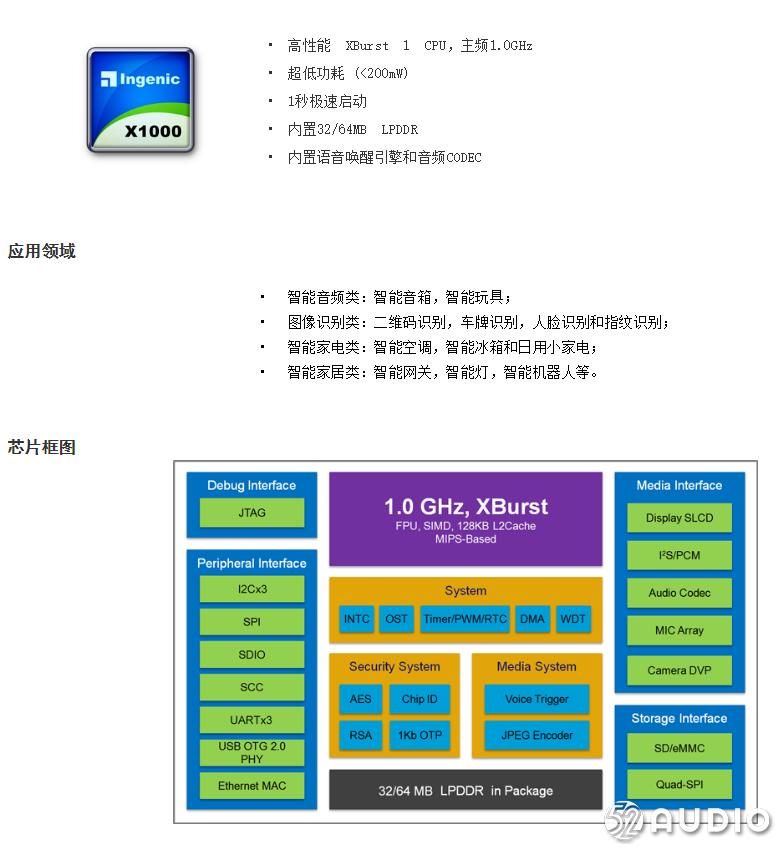

君正X1000E主控芯片资料图。
FiiO飞傲 M3 Pro便携式无损音乐*放播**器拆解全家福。
三、我爱音频网总结
FiiO飞傲 M3 Pro 在外观设计上采用了方方正正的外观，纯黑色的一体化机身配色，磨砂质感。拿在手中70克的重量，相对于如今“半斤”的手机显得是那么小巧轻盈，握感舒适。运动、健身、娱乐无论是握在手中还是放进口袋，都没有明显的负重感。正面3.5英寸全贴合屏幕，分辨率达到了800*340，并且支持触控操作，提升了人机交互体验。
在内部结构上，L形的单主板干净利索，电子器件清晰明了，并在器件保护上也下了工夫。电路方面，FiiO飞傲 M3 Pro 采用了集成音频编解码器、语音触发器和64MB LPDDR的君正X1000E主控方案，功耗低，运行流畅。ES9218P高性能DAC解码芯片，支持多种格式的音频*放播**。以及芯智汇 AXP192 电源解决方案，维安 WP3881 Type-C输入过压保护开关，保证使用安全。
最后再来说一下，机身没有存储空间，外置内存卡这件事，小编觉得，首先，取消机内存储空间，是一个降低成本的举动，让利给用户，降低购入门槛，另外，现在的手机大多不再支持内存卡，大家都有空闲的内存卡，利用起来，无需重复投资，物尽其用，避免浪费。
