大家好今天给大家介绍一下摇表，摇表又称兆欧表，相信很多人都不陌生，但是很多新手对摇表的使用方法还有些模糊，下面简单介绍一下，希望你们都能学会。
摇表的作用以及结构
摇表，其用途是测试线路或电气设备的绝缘状况。它由一个手摇发电机、表头和三个接线柱（即L：线路端、E：接地端、G：屏蔽端）组成。
摇表的用方法
1、在测量前我们首先检查一下摇表，
做一下开路、短路实验，在摇表未接通被测电阻之前,摇动手柄使发电机达到120r/min的额定转速,观察指针是否指在标度尺“∞”的位置。 如果到达无穷大，这时将L(线路端)、E：(接地端)短接，然后缓慢摇动手柄，观察指针是否指在标度尺的“0”位置。如果到达0那么表就是正常的。

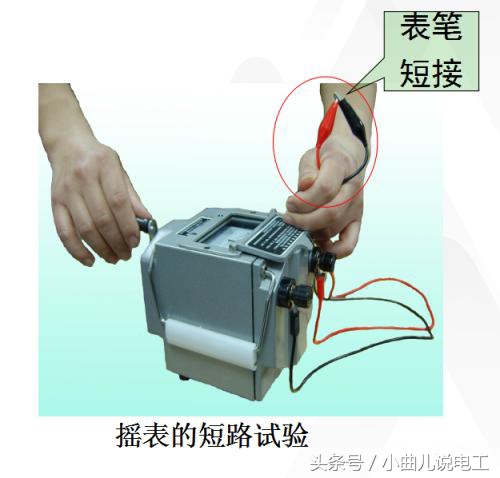

摇表短路试验
2、测量电缆绝缘
测量电缆绝缘
如果是测量电缆绝缘电阻，按上图接线方式接好后，
①按顺时针方向转动摇表，这样做的目的是使发电机转子发出的电压供测量使用。
②摇的速度应由慢而快，当转速达到一定值时，要保持转速均匀稳定。一般为120r/min，当摇表的发电机转速稳定后，表盘上的指针也稳定下来，这时表针指示的数值就是所测得的绝缘电阻值。
3、测量电机绕组绝缘

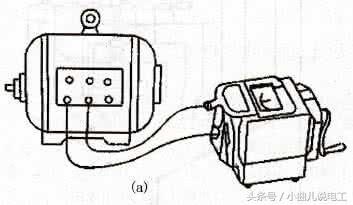

测量电机绕组绝缘
测量绕组时，只使用L跟E两端就可以了，分别接到两根绕组上。如上图。按照测量电缆的方式去摇表就行了。不过多介绍了。
使用摇表的注意事项
（1）禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量。
（2）摇测过程中，被测设备上不能有人工作。
（3）摇表线不能绞在一起，要分开。
（4）摇表未停止转动之前或被测设备未放电之前，严禁用手触及。拆线时，也不要触及引线的金属部分。
（5）测量结束时，对于大电容设备要放电。
（6）要定期校验其准确度。
