很多车主对自己的宝马车是什么样的主机系统都不知道，下面就科普一下宝马导航的“三生三世 ”

总括一下，近年来宝马跨车型系列使用了下列主机：

收音机（无导航）

标准型主机 (HU-B)
Professional 收音机 (RAD2)
Business 收音机 (RAD)

标准型主机（商务导航）

带导航的标准型主机 (HU-B)
标准型车辆信息电脑 (CIC)
第 2 代多媒体平台 (CHAMP)
多音频系统控制器　(M-ASK)

高级型主机 (Professional 导航系统)

高级主机 (HU-H)，第 3 代/第4代
高版本汽车信息计算机 (CIC)，第 2 代
汽车通信计算机 (CCC)，第 1 代

汽车通信计算机 (CCC)，第 1 代

由于该系统较老，市面上基本上没有配备此类系统的车型，因此不多做详细的图文介绍了

-	风扇
-	MOST 复合结构
-	扬声器 (不适用于顶级高保真系统)
-	中央信息显示器 (CID)
-	收音机天线
-	GPS 天线
-	话筒
-	视频输入端

高版本汽车信息计算机 (CIC)，第 2 代

CIC 的主要新变化有：

-	现有系统如导航系统的扩展功能（另请参见操作说明）
-	附加功能，例如通过地址数据的中央数据库
-	附加硬件，例如硬盘 (80 GB) 或 USB 接口

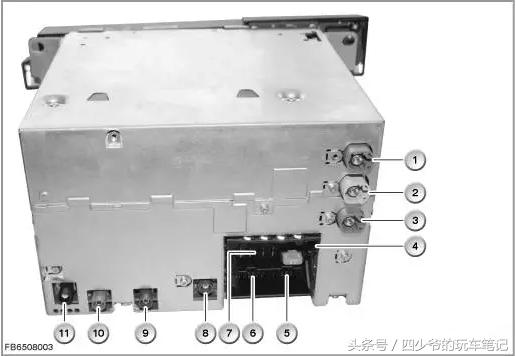

汽车信息计算机

新款宝马的导航好用吗,宝马三系原装导航如何升级

索引	说明	索引	说明
1	LVDS 接口 (LVDS = 低压差分信号)	2	USB 连接
3	以太网接口	4	MOST 接口
5	12 芯插头，电话，AUX‐In	6	12 芯插头，视频信号
7	16 芯插头，K‐CAN，车轮转速信号	8	GPS 天线
9	DAB 天线（波段 L）	10	DAB 天线（波段 III）
11	AM 天线和 FM 天线

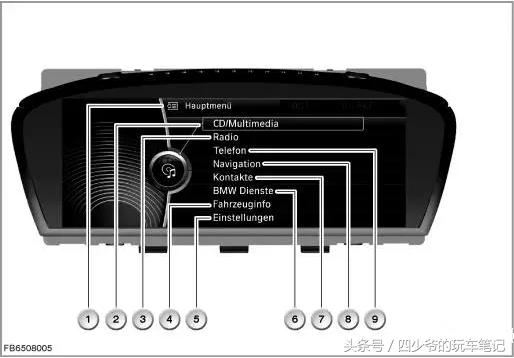

带 LVDS 接口的 Central Information Computer

新款宝马的导航好用吗,宝马三系原装导航如何升级

索引	说明	索引	说明
1	主菜单	2	CD 光盘 / 多媒体
3	车用收音机	4	车辆信息
5	调整	6	BMW 服务
7	触点接头	8	导航系统
9	电话

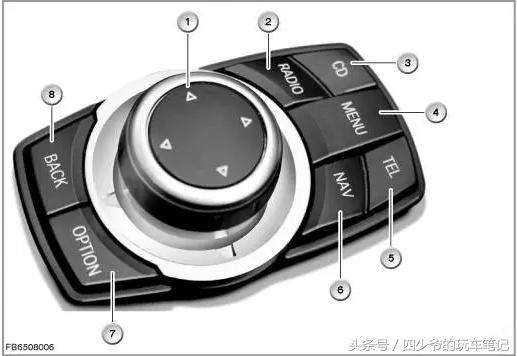

控制器

新款宝马的导航好用吗,宝马三系原装导航如何升级

索引	说明	索引	说明
1	控制器 (CON)	2	收音机选择键
3	CD 光盘 / 多媒体选择键	4	主菜单选择键
5	电话选择键	6	导航选择键
7	"选项" 选择键	8	"返回" 选择键

以下将描述新一代标准型主机 (HU-B)

标准型主机的主要改变有：

-	中央信息显示器通过 APIX 数据导线连接 (迄今为止通过 LVDS 数据导线)
-	择优多相式天线 (天线功率放大器不带择优多相式天线，择优多相式天线已集成在主机中)

数字调谐器 (DAB)
美规数字调谐器 (IBOC)
卫星调谐器 (SDARS)

-	控制器只带 5 个选择键并且只有一个朝向
-	下列先前控制单元作为功能集成到主机中：
-	集成的电话功能（特殊装备相关）
-	集成导航（选装）

新一代标准型主机现在可支配一条 FBAS 导线或导航时可支配两条 FBAS 导线。

HU-B：机头基础单元

新款宝马的导航好用吗,宝马三系原装导航如何升级

索引	说明	索引	说明
1	标准型主机 (HU-B)	2	DAB L 天线 (仅限欧洲规格) 接口
3	DAB III 天线接口（仅限欧洲规格），可选 SDARS 天线接口（仅限美规）	4	FM/AM 天线接口
5	FM/AM 2 天线接口	6	插头，40 芯，带有 MOST (多媒体定向系统传输网) 接口
7	USB 接口 2（底板）	8	USB 接口 3（远程信息处理通信盒 TCB）
9	USB 接口 1（远程信息处理通信盒 TCB）	10	数据导线与中央信息显示器的接口 (APIX 数据导线)
11	WLAN 连接	12	蓝牙天线的接口
5	GPS 连接

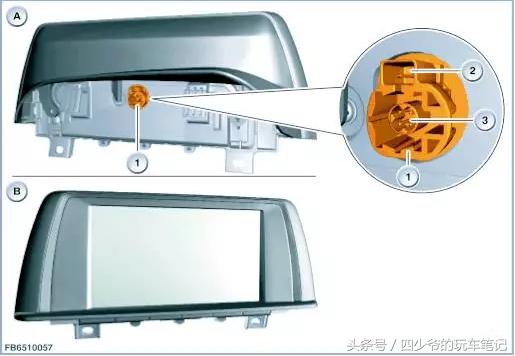

带 APIX 数据导线的中央信息显示器

新款宝马的导航好用吗,宝马三系原装导航如何升级

索引	说明	索引	说明
r	中央信息显示器，后视图	B	中央信息显示器，前视图
1	6 芯插头连接	2	2 芯插头连接，供电
3	4 芯插头连接，APIX 数据导线

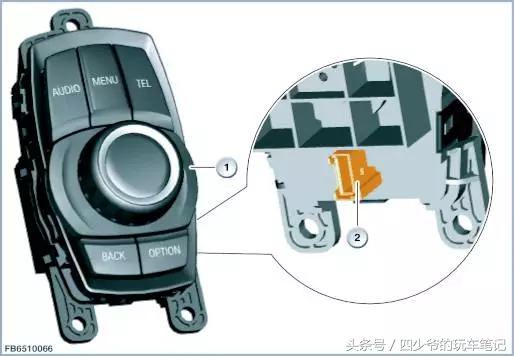

CON：控制器

新款宝马的导航好用吗,宝马三系原装导航如何升级

索引	说明	索引	说明
1	控制器 (CON)	2	4 芯插头连接

接下来对高级主机 (HU-H) 进行说明

高级主机的主要变化有：

中央信息显示器通过 APIX 数据导线连接 (迄今为止通过 LVDS 数据导线)
择优多相式天线(天线功率放大器不带择优多相式天线，择优多相式天线已集成在主机中)
下列先前控制单元作为功能集成到主机中：

- 数字调谐器 (DAB)

- 美规数字调谐器 (IBOC)

- 卫星调谐器 (SDARS)

- 电话功能(Combox 多媒体平台)
WLAN 和蓝牙功能(音频通过 WLAN *放播**)
通过带触摸板的控制器控制(根据国家)，用于优化字符输入以及操作导航
三维控制显示(控制中心)

部件简短描述

将描述下列部件：

高级主机(HU-H)
带 APIX 数据导线的中央信息显示器
控制器(根据特种装备和国家附带有触摸板)
USB 连接
通过远程信息处理技术通信盒(TCB)实现远程信息处理服务
通过以太网连接后座视听设备

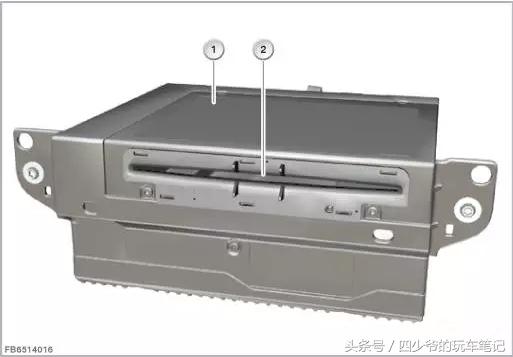

机头高级单元 (HU-H)，第 3 代

HU-H 的结构原则上与个人计算机相同。与个人计算机相似，高级主机包括：

处理器
内存
其它外围设备，例如 DVD 驱动器和硬盘

新款宝马的导航好用吗,宝马三系原装导航如何升级

索引	说明	索引	说明
1	无操作设备的高级主机(HU-H)	2	DVD 驱动器
3	壳体

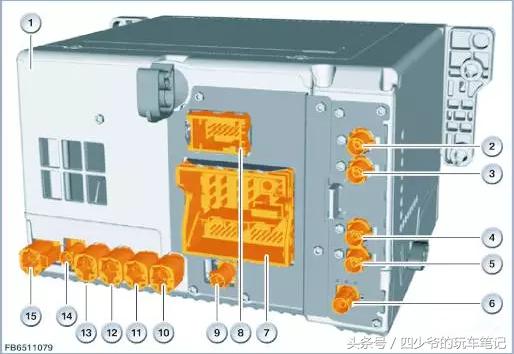

带插头连接的背面：

新款宝马的导航好用吗,宝马三系原装导航如何升级

索引	说明	索引	说明
1	高级主机(HU-H)	2	DAB III 接口
3	DAB L 连接或 SDARS 连接(美规)或者 VICS(日本规格)	4	FM/AM 天线接口
5	FM 2 天线连接	6	GPS 连接
7	40 芯插头连接和接口	8	12 芯插头连接
9	WLAN 连接	10	以太网连接
11	USB 接口	12	USB 2 连接
13	USB 3 连接	14	蓝牙连接
15	中央信息显示器接口 (APIX 数据导线)

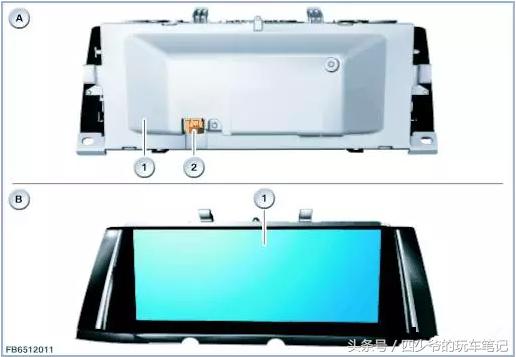

带 APIX 数据导线的中央信息显示器

新款宝马的导航好用吗,宝马三系原装导航如何升级

索引	说明	索引	说明
r	中央信息显示器 (CID)，后视图	B	中央信息显示器 (CID)，前视图
1	带 CAN 接口的 8 芯插头连接	2	4 芯插头连接，连接到 APIX 数据导线

机头高级单元 (HU-H)，第 4 代

下列增强功能对于机头来说是新功能：

-	优化的 iDrive 三维示意图。
-	APIX 数据导线连至组合仪表，并从该处继续连到平视显示系统。由此实现导航的无缝集成。
-	优化视频三维图像
-	分割屏幕显示的扩展方案
-	WLAN 无线连接用于 BMW 触摸指令和其他 CE 设备（例如智能手机）
-	通过 BMW 端口自动更新导航地图资料
-	SDARS-XM (SIRIUS) 的功能

新款宝马的导航好用吗,宝马三系原装导航如何升级

索引	说明	索引	说明
1	高级主机(HU-H)	2	DVD 驱动器

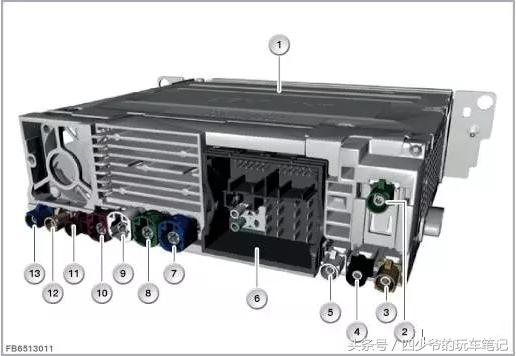

带插头连接的背面：

新款宝马的导航好用吗,宝马三系原装导航如何升级

索引	说明	索引	说明
1	高级主机(HU-H)	2	连接带视频通道和总线连接的车辆电线束
3	DAB III 连接 (美规：SDARS)	4	DAB L 接口
5	插座FM2	6	插座FM1
7	GPS 连接	8	以太网连接
9	WLAN 连接	10	蓝牙连接
11	USB 2 连接	12	USB 接口
13	APIX 2 连接	14	APIX 连接
