6.1 轴、环形槽的应用

轴类零件可以利用旋转工具或拉伸工具来完成，而在本实例中，采用另外一种方式来创建，即主要执行"插入"→"高级"级联菜单中的"轴"命令和"环形槽"命令来创建。本范例所要创建的轴零件如图6-1所示。

图6-1 心轴

知识点：使用旋转工具创建一个基本体，然后使用"插入"→"高级"级联菜单中的"轴"命令来创建各阶梯轴，并使用"插入"→"高级"级联菜单中的"环形槽"命令来创建退刀槽，最后是创建倒角特征、倒圆角特征和螺纹特征。

说明：要想使用"插入"→"高级"级联菜单中的"轴"命令和"环形槽"命令，需要选择菜单"工具"→"选项"命令，在打开的"选项"对话框中，将配置文件选项allow_anatomic_features的值设置为yes。

具体的操作步骤如下：

步骤1：〖新建零件文件〗

1）在工具栏上单击"新建"按钮，弹出"新建"对话框。

2）在"类型"选项组中选择"零件"单选项，在"子类型"选项组中选择"实体"单选项；在"名称"文本框中，输入TSM_6_1；并单击"使用缺省模板"复选项，以取消使用缺省模板。单击"确定"按钮。

3）弹出"新文件选项"对话框。在"模板"选项组中，选择mmns_part_solid选项，单击"确定"按钮，进入零件设计模式。

步骤2：〖以旋转方式创建基本体〗

1）单击"旋转工具"按钮，打开旋转操控板。

2）在旋转操控板上，指定要创建的模型为"实体"。

3）进入"位置"上滑面板，单击"定义"按钮，弹出"草绘"对话框。

4）选择TOP基准平面作为草绘平面，以RIGHT基准平面为"右"方向参照，单击"草绘"按钮，进入草绘模式。

5）绘制如图6-2所示的旋转剖面和旋转中心线。在标注需要的尺寸和修改尺寸后，单击"继续当前部分"按钮。

图6-2 草绘

6）接受默认的旋转角度为360°。

7）在旋转操控板上，单击"完成"按钮。此时按<Ctrl+D>组合键，创建的旋转特征如图6-3所示。

图6-3 创建的旋转特征

步骤3：〖创建轴特征〗

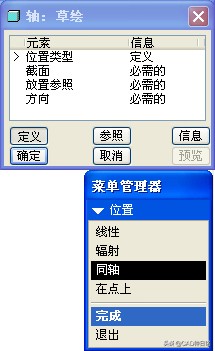

1）从菜单栏中选择"插入"→"高级"→"轴"命令，打开如图6-4所示的"轴：草绘"对话框和菜单管理器。

图6-4 "轴：草绘"对话框和菜单管理器

2）选择"同轴"→"完成"选项。

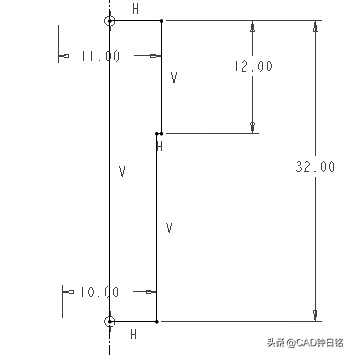

3）在内部草绘器中，绘制如图6-5所示的剖面，注意：作为旋转轴的中心线为垂直的。单击"继续当前部分"按钮。

图6-5 草绘剖面

4）在模型中选择特征轴A_1。

5）选择用来放置轴特征的端面，如图6-6所示。

图6-6 选择放置面

6）在"轴：草绘"对话框中单击"确定"按钮，完成的轴特征如图6-7所示。

图6-7 创建轴特征

步骤4：〖继续创建轴特征〗

1）从菜单栏中选择"插入"→"高级"→"轴"命令，打开"轴：草绘"对话框和相应的菜单管理器。

2）选择"同轴"→"完成"选项。

3）在内部草绘器中，绘制如图6-8所示的剖面，单击"继续当前部分"按钮。

图6-8 草绘

4）在模型中选择特征轴A_2或者A_1。

5）选择用来放置轴特征的端面，如图6-9所示。

图6-9 选择用来放置轴特征的端面

6）在"轴：草绘"对话框中单击"确定"按钮，完成的轴特征如图6-10所示。

图6-10 创建阶梯轴

步骤5：〖创建退刀槽〗

1）从菜单栏中选择"插入"→"高级"→"环形槽"命令，打开如图6-11所示的菜单。

图6-11 "选项"菜单

2）选择"360"→"单侧"→"完成"选项。

3）选择TOP基准平面作为草绘平面，从出现的菜单中选择"正向"→"缺省"选项，进入草绘模式。

4）单击"中心线"按钮，绘制一根作为旋转轴的中心线；单击"线"按钮，绘制如图6-12所示的图形。

图6-12 草绘

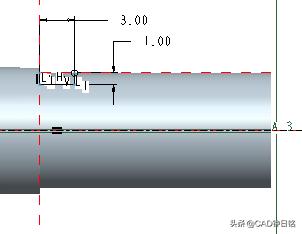

单击"约束"按钮，从"约束"对话框中选择"创建相同点、图元上的点或共线约束"按钮，将退刀槽的开放端点设置在轮廓边线上，并将左侧的线段约束在轴的阶梯端面上，然后修改尺寸，最后得到的退刀槽剖面如图6-13所示。

图6-13 开放的退刀槽剖面

5）单击"继续当前部分"按钮，完成的退刀槽如图6-14所示。

图6-14 创建退刀槽

步骤6：〖创建倒角特征〗

1）单击"倒角工具"按钮，或者从菜单栏中选择"插入"→"倒角"→"边倒角"命令，打开倒角操控板。

2）在倒角操控板上，选择边倒角标注形式为D×D，输入D值为1.5。

3）选择如图6-15所示的边线。

图6-15 选择边线进行倒角

4）单击"完成"按钮。

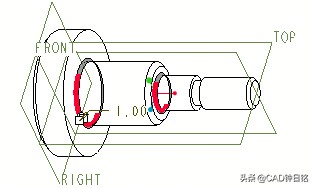

5）同样的方法，单击"倒角工具"按钮，选择边倒角标注形式为D×D，输入D值为1，选择如图6-16所示的边线，单击"完成"按钮。

图6-16 选择边线来倒角

步骤7：〖创建倒圆角特征〗

1）单击"倒圆角工具"按钮，或者从菜单栏上选择"插入"→"倒圆角"命令。

2）在倒圆角操控板上，输入圆角半径为1。

3）选择如图6-17所示的边线。

图6-17 倒圆角

4）单击"完成"按钮。

步骤8：〖以螺旋扫描的方式创建外螺纹〗

1）选择菜单"插入"→"螺旋扫描"→"切口"命令。

2）从打开的"属性"菜单中选择"常数"→"穿过轴"→"右手定则"→"完成"选项。

3）选择TOP基准平面作为草绘平面，接着在菜单管理器中选择"正向"→"缺省"选项。

4）绘制如图6-18所示的直线和中心线，该直线被约束与轮廓边线重合。单击"继续当前部分"按钮。

图6-18 草绘

5）输入节距值为1，单击"接受"按钮。

6）绘制如图6-19所示的剖面，单击"继续当前部分"按钮。

图6-19 草绘剖面

7）在菜单管理器中，选择"正向"选项。

8）在如图6-20所示的"切剪：螺旋扫描"对话框中单击"确定"按钮。

图6-20 "切剪：螺旋扫描"对话框

创建的外螺纹如图6-21所示（TOP视角）。

图6-21 创建外螺纹

案例结束。有兴趣的读者，可以对照上述案例，使用Pro/E或Creo参照着上述方法及步骤自行进行上机操练。
