近两年来，无线充电技术突飞猛进，实用性大幅提升。无线充电市场迎来了增长高潮，由此带来了无线充电配件的繁荣。移动电源作为我们生活常见的物品之一，给我们的出行带来方便。当无线充电和移动电源结合在一起，会擦出怎样的火花呢？近日，三星商场上架了一款支持10W无线充电的移动电源。此前，充电头网已经发布了这款移动电源的开箱评测，今天要为大家的则是它的拆解报告。
一、三星无线充电移动电源开箱
三星无线充电移动电源采用白色纸盒包装，顶部带有挂孔。盒子中央印制移动电源的外观并覆有UV镀膜，外观图上方是“SAMSUNG”的LOGO，下方是产品名称：无线充电移动电源。移动电源容量为10000mAh，带有USB-C接口，能为三星手机开启加速充电。此外，盒子左上角还有防伪镭射贴纸。
纸盒侧面是“SAMSUNG” LOGO。

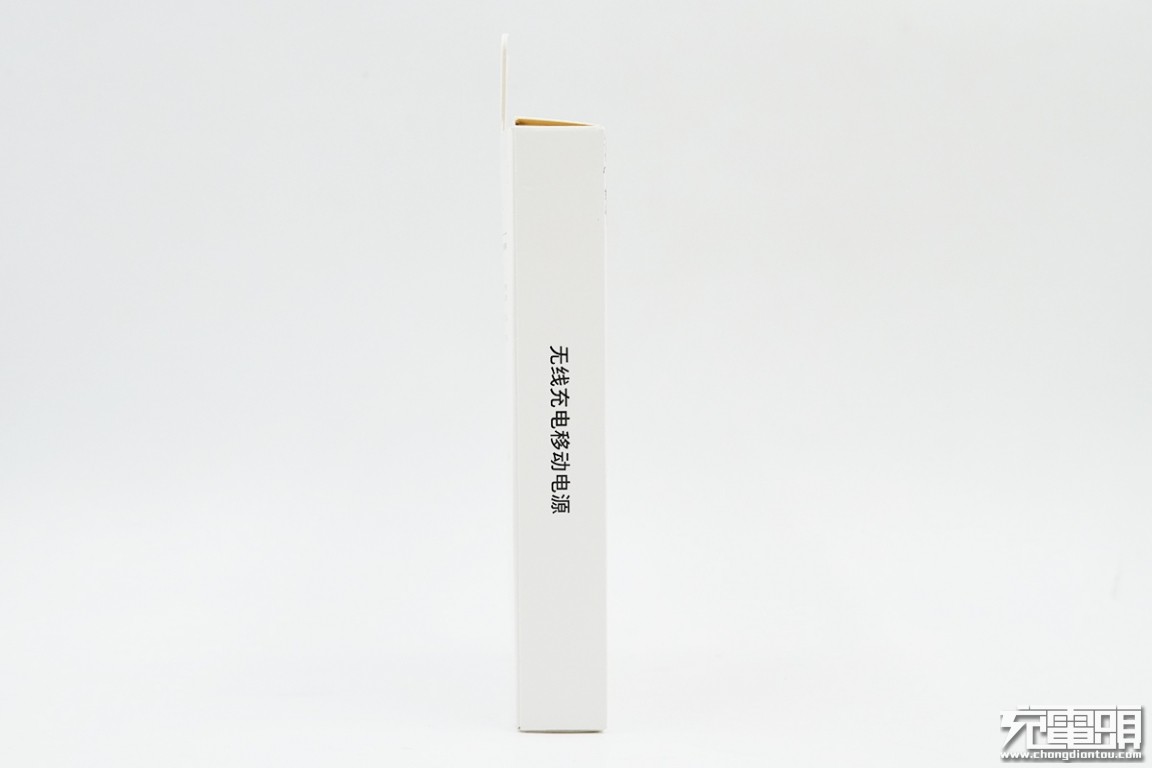

另一侧是无线充电移动电源的字样。
纸盒背面是产品介绍及生产信息。三星无线充电移动电源型号为EB-U1200，小编手上这只生产日期为2019年4月11日。
产品详细参数：
电池容量：10000mAh 3.85V
可用容量：6600mAh（5V/1A），33.0Wh
6300mAh（5V/2A），31.5Wh
3100mAh（9V/1.67A），27.9Wh
2300mAh（12V/1.25A），27.6Wh
输入功率：5V/2A、9V/1.67A、12V/1.25A
输出功率：5V/3A、9V/1.67A、12V/1.25A
三星无线充电移动电源把所有不同输出情况的输出能量参数都标出来了，这是市面上比较少见的。
打开包装，内有：移动电源一个、数据线一条、说明书一份、保修卡一张。
附送的数据线为TPE材质的USB-A to USB-C扁线。
三星无线充电移动机身为铝合金材质、小编手上这款为香槟金色，整个机身呈椭圆柱体，表面喷砂处理，手感不错。正面的无线充电区域为塑料材质，表面带有类肤涂层，手机放在上面滑动不易产生划痕。无线充电面板中间有一个硅胶材质的圆环，指明了无线充电线圈所在位置。
硅胶圆环轻微凸起，比附近的区域高出一些，圆环内印有“ADVANCED CHARGE”字样，这个环形区域有些凹陷，可以用来放置三星Gear手表充电。

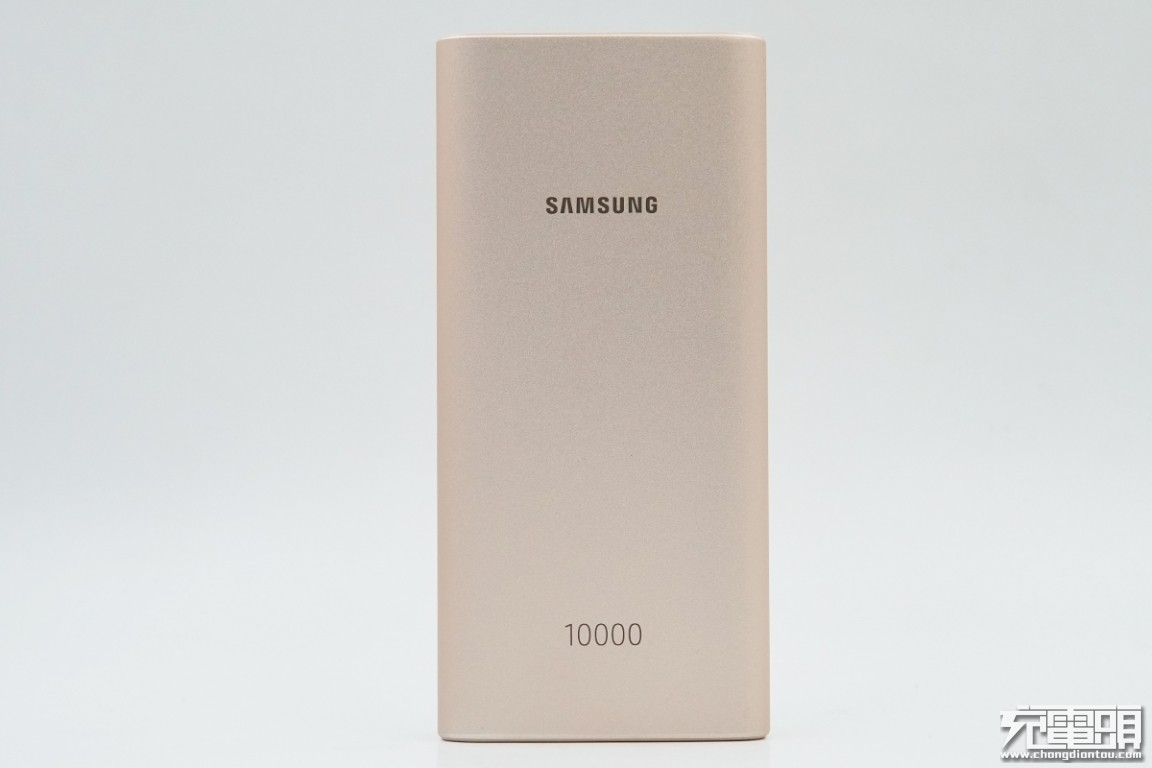

移动电源背面印有”SANSUNG”LOGO以及“10000”的字样。
移动电源侧面弧度很大，握持不割手。
底面印有产品铭牌。可以看到三星无线充电移动电源的制造商为福建飞毛腿电子有限公司。
接口面板，从左到右依次是：USB-A输出接口、USB-C输入接口、状态指示灯、4枚电量指示灯、电源按键。
当移动电源启动时，状态指示灯按红绿黄的顺序闪烁一次，开启无线充电时、状态指示灯亮红色。
三星无线充电移动电源的三围尺寸为：150.20mm*71.03mm*14.77mm。
机身要比三星Note9小上一些。
厚度上略厚于三星Note9手机。
三星无线充电移动电源重量为231.8g。
移动电源外表细腻光滑，机身圆弧舒适，单手握持无压力。
有线充电使用场景。
无线充电使用场景。
可为三星手机开启快速无线充电。
使用ChargerLAB Power-Z KT001测试仪对三星无线充电移动电源进行协议检测，测得USB-A口支持DCP协议以及QC 2.0、AFC快充协议。

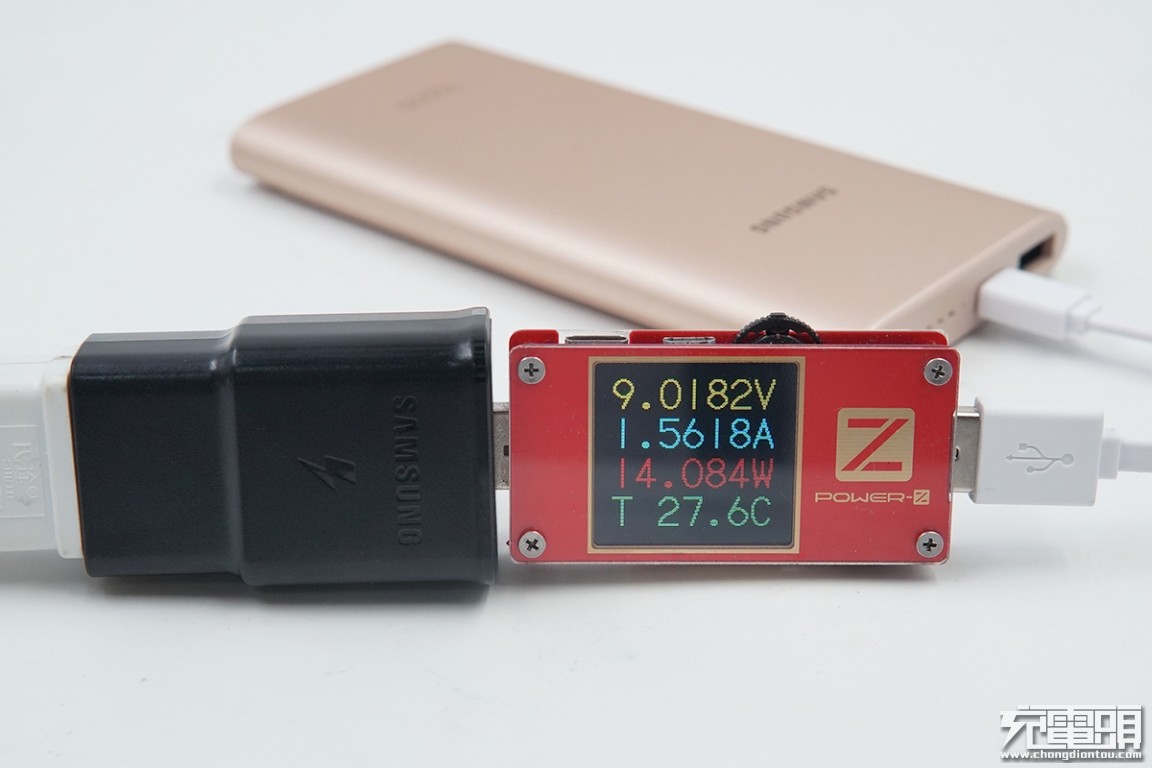

使用三星15W AFC充电器给三星无线充电移动电源充电，电压9.01V，电流1.56A，功率14.08W，开启AFC快充。
二、三星无线充电移动电源拆解
首先，充电头网小编拆掉前后盖子。
拆掉盖子，下面是USB-A，USB-C，电量指示灯和电量显示/激活按键。
撬下来铝合金外壳上的无线充电装饰垫，下面是两个充电线圈。
外壳内部镂空放置线圈。

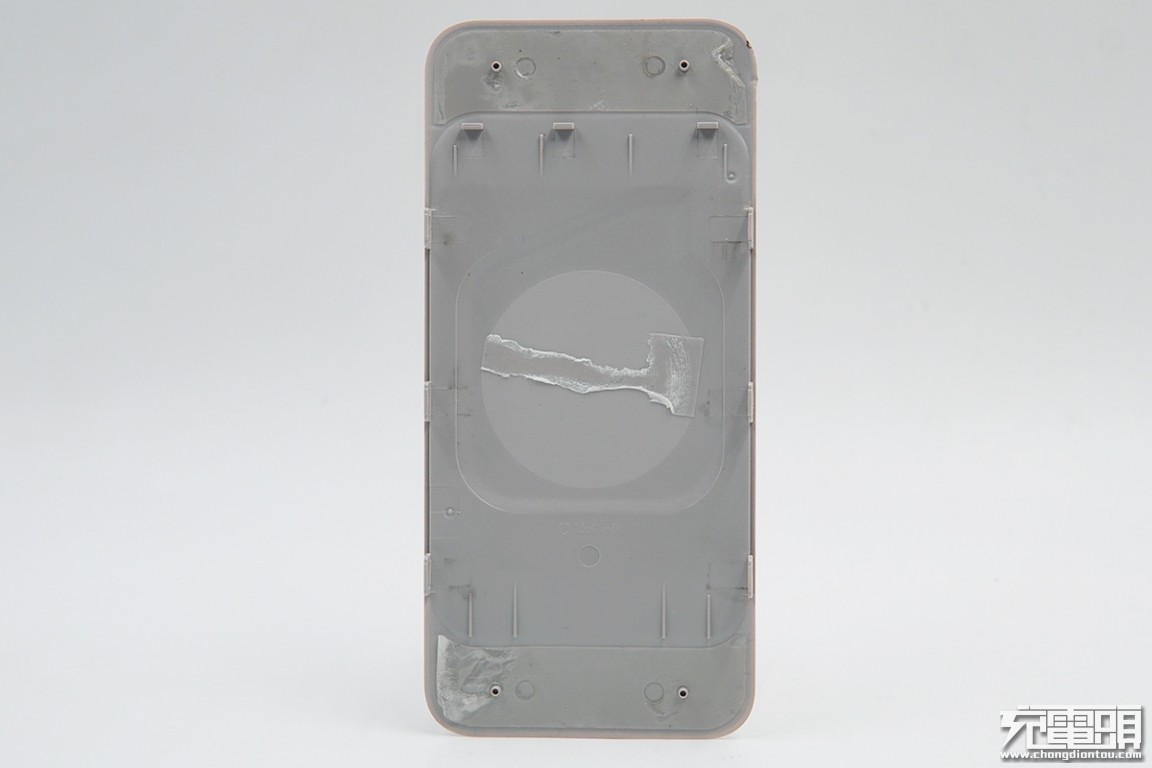

这个塑料盖子背面是双面胶贴合在铝合金外壳上。
移动电源内部是一个整体，抽出后，空空的外壳。
移动电源内芯，4条线对应着两个不同大小的线圈。
线圈背面是电池，电池上面有减震泡棉。
背面右侧是无线充电部分，两组NPO电容分别对应两个线圈。
电池侧面有温度探头。
导磁片有镂空设计，让中间线圈引线通过。
电池温度探头特写，焊点有胶水固定。

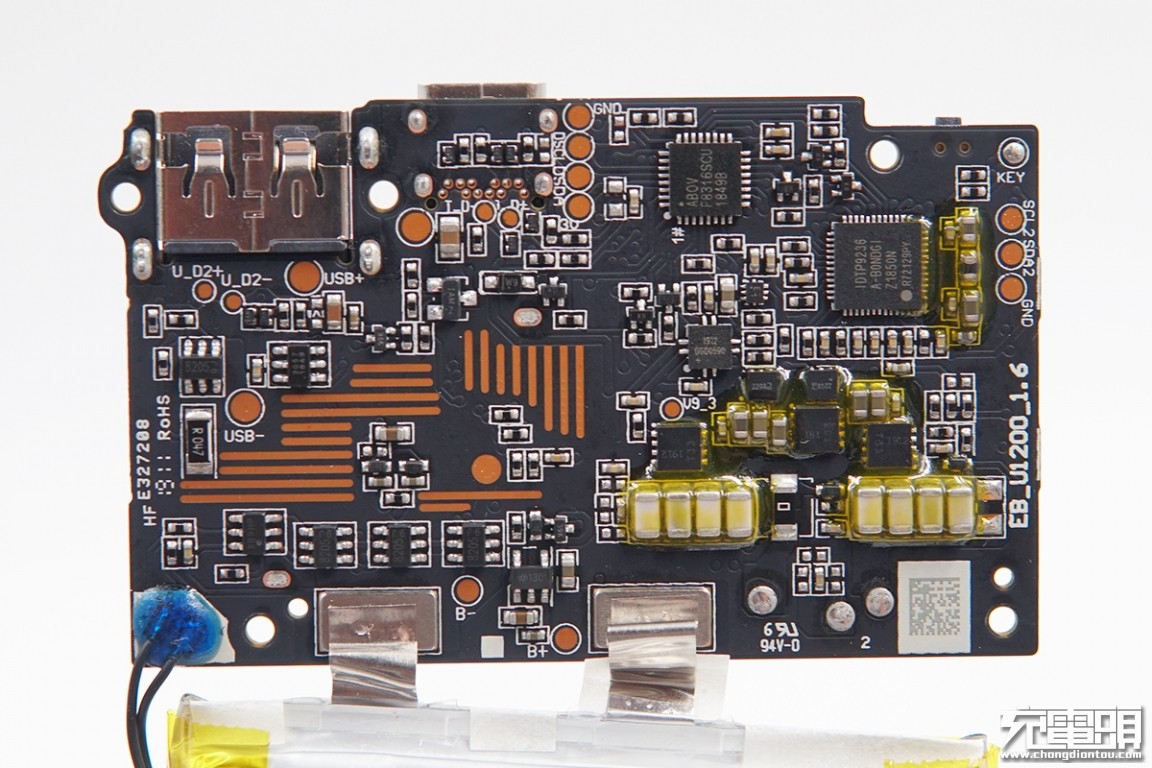

电路板背面，左侧有露铜辅助散热，右侧电容和驱动部分打胶水绝缘固定。
正面有一颗升压电感和滤波电容，4颗电量指示灯和一颗无线充电指示灯，还有一个屏蔽罩。
电池采用力神4.4V高平台电池，10000mAh。
电路板相比1元硬币还是比较大的。
IDT IDTP9236无线充电控制器，配合外置驱动管进行无线充电。

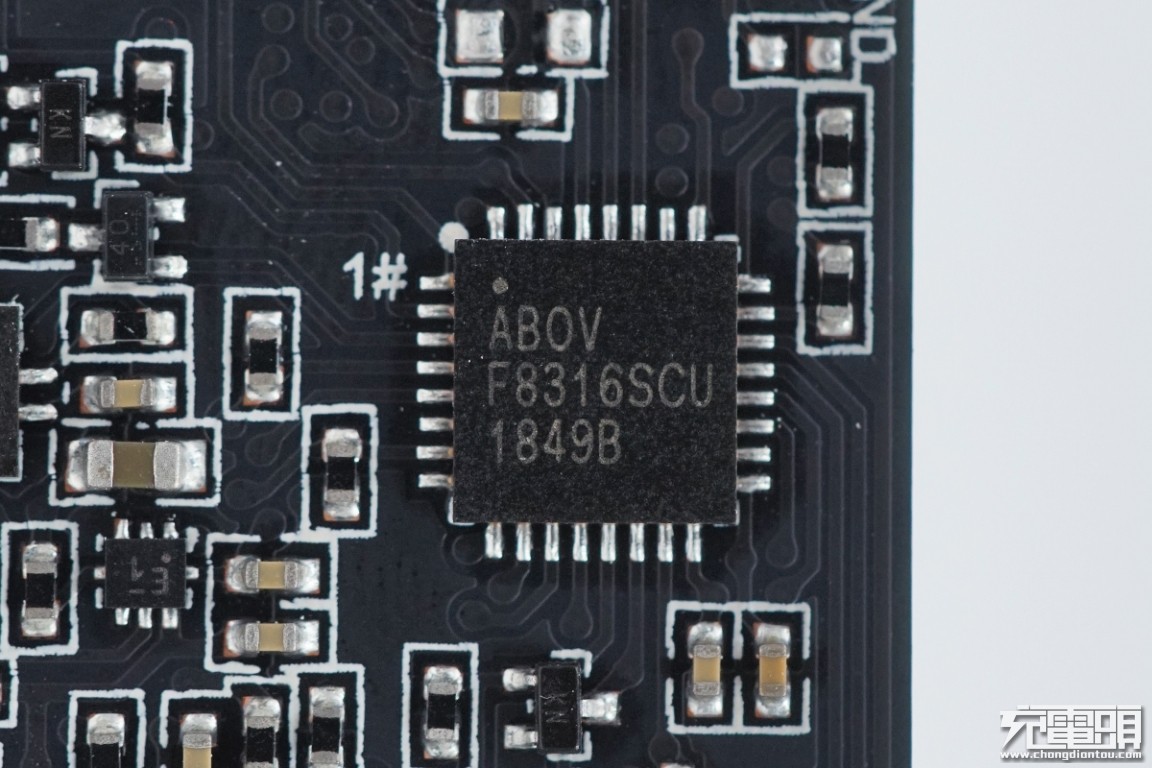

ABOV 现代 F8316单片机，用于移动电源和无线充电控制功能。
DIODES DGD0590 高频高低侧栅极半桥驱动器，外围元件极简，适用于无线充电器，马达驱动和逻辑电平mos驱动。
DIODES DGD0590详细资料。
DIODES的无线充电功率管。
锂电池保护电路，多颗8205并联。
电池保护IC。
关闭输出的8205和rs2057切换开关。
电量指示灯和三色LED无线充电指示灯。

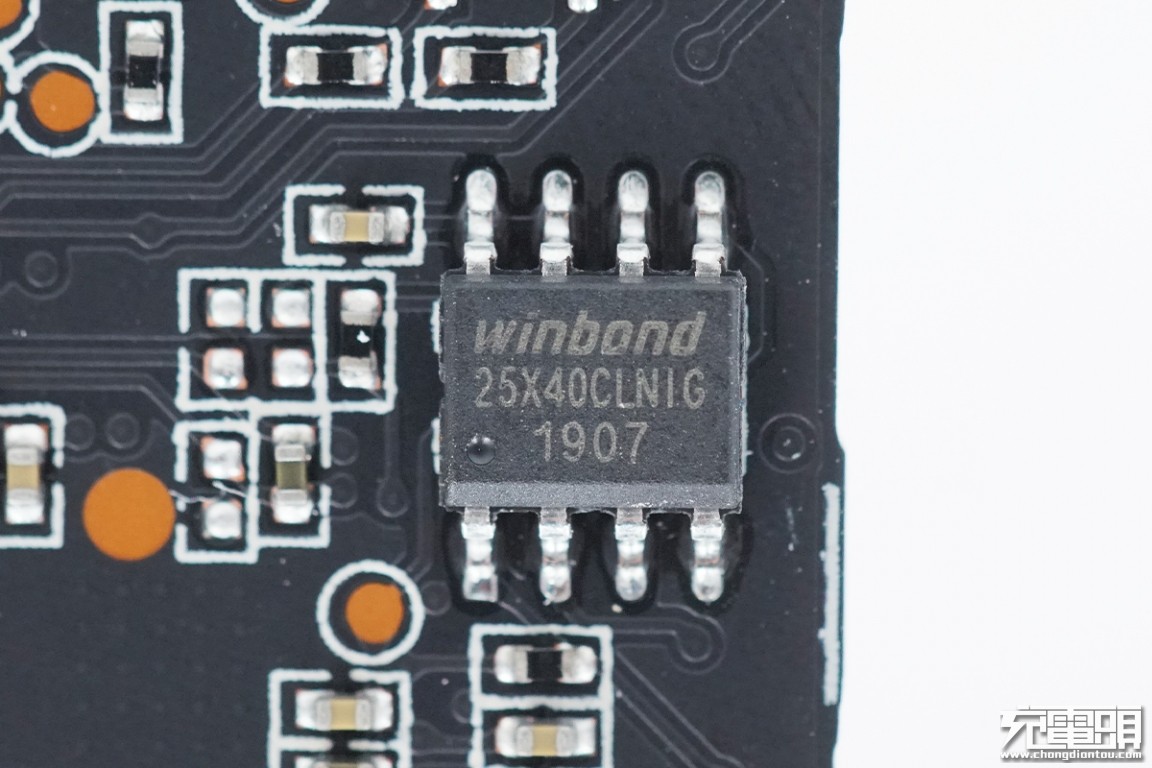

华邦存储器，存储无线充电信息。
供电切换mos管。
矽力杰的升压IC，丝印 XJBCA。
升压输出滤波电容，47μF，25V。
2R2升压电感，将电池升压给无线充电部分升压。
屏蔽罩内部是移动电源部分的升降压电路，屏蔽罩左侧是无线充电的升压电路。
南芯SC8943 一体化升降压IC，负责移动电源充放电。
电量激活按钮。
USB-A输出接口。
拆机全家福。
三、充电头网拆解总结
作为三星旗下首款无线充电移动电源，这款产品内部做工保持三星一如既往的水准。内置高品质电池配合温度检测，移动电源部分采用南芯升降压IC进行电池管理，无线充部分则采用的是IDT无线充电方案，为产品充电性能表现提供保证。
