如何延续衣服的寿命一直是让我们颇为头疼的问题就为让衣服被多穿几年小编可是各大网站都搜了个遍 别的衣服倒还好*袜丝**可真是难住我了穿一次就扔浪费不认真洗又觉得不干净那么*袜丝**要怎么清洗消毒呢？
想知道这么多还不是为了一直穿着好看的衣服
许多人特别关心易脏易臭的*袜丝**可不可以用84消毒液杀菌除臭
从小培养洗袜子的超能力是每一个中国家庭的教育标配

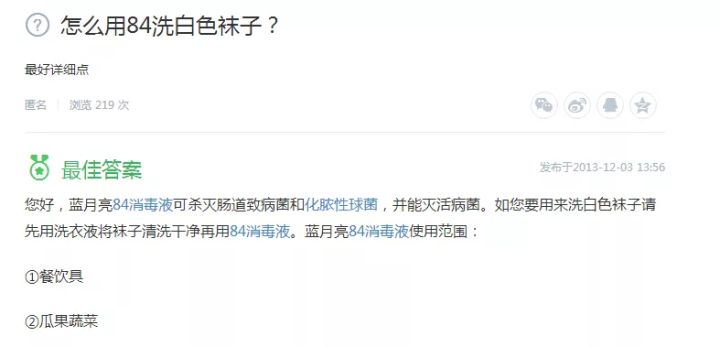

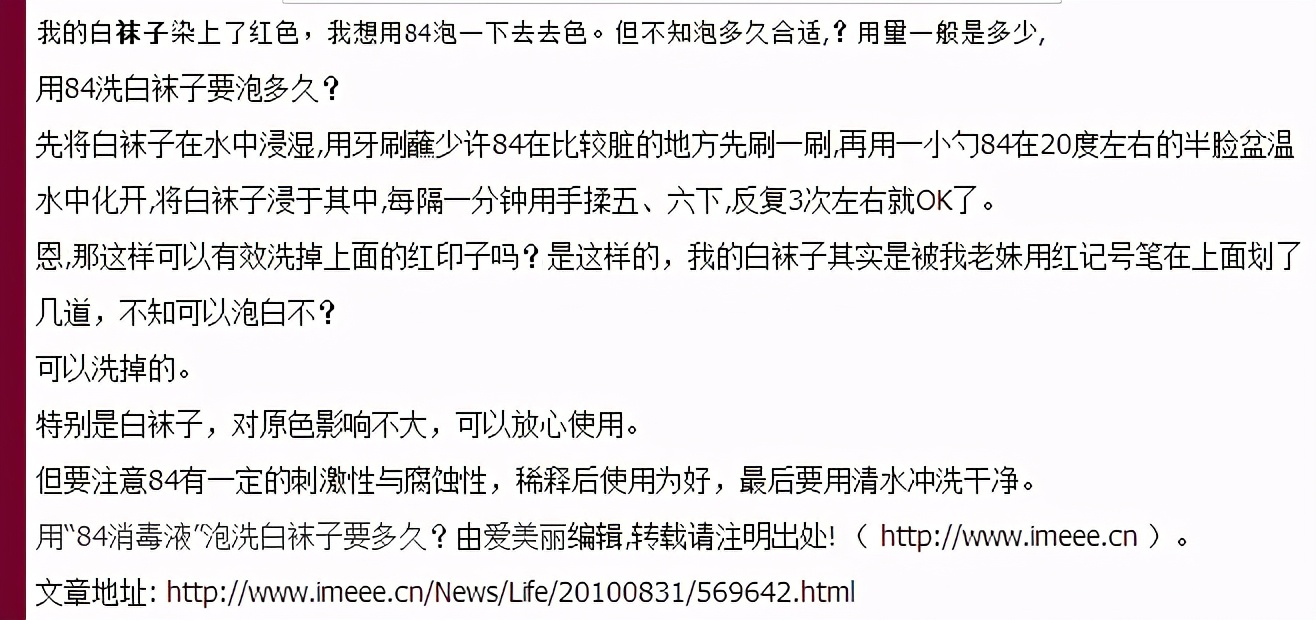

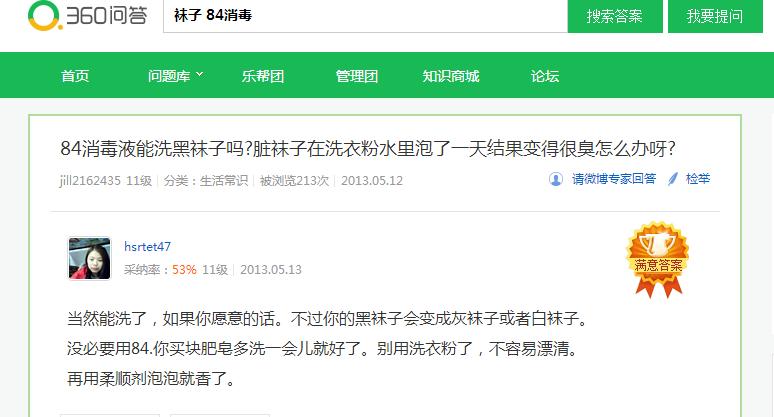

▼贴几个网民们的回答▼
总结上图众观点84可以消毒杀菌最好不要对有色布料使用但对于白袜子是可以的因为84消毒液可以漂白会让有色布料脱色
微观漂白世界
以上众分析是有道理的但这样我就可以用84消毒液漂白白色衣物了吗？
01 两大织造面料
一般面料的织造的方式 基本有两种 梭织面料 和 针织面料

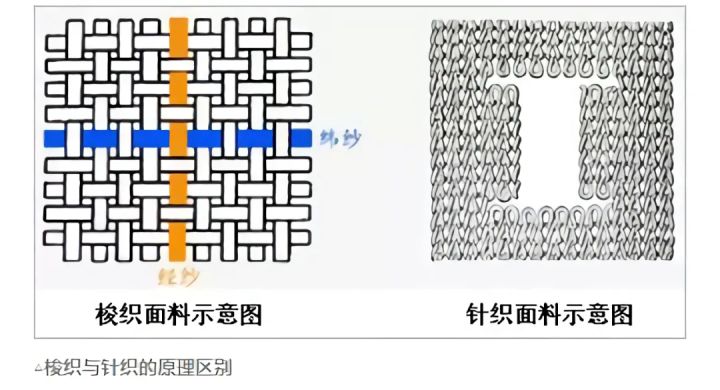

梭织面料和针织面料的微观区别
针织面料有个优势弹性十分好可以充分包裹住大家的脚而且针织面料比梭织布料有更多的缝隙空洞能更好地吸湿排汗所以现在袜子基本都是用针织的方式织造
典型的针织袜
但是针织面料在弹性方面不够优秀无法满足消费者所以，生产商会往其中加一些具有优秀弹力的纤维构成混纺弹性纤维那么添加的是什么纤维呢？答案是 氨纶
02 氨纶*袜丝**
弹力“无穷”的氨纶*袜丝**大受消费者欢迎
氨纶 是 聚氨基甲酸酯纤维 的 简称 聚氨基甲酸酯 是一种嵌段共聚物拥有软链段和硬链段 硬链段拥有很多的极性基团晶区结构多以及产生横向交联结构有序强度高 软链段则一般由醚链或酯链 连接结构疏松所以氨纶纤维拥有极其优良的弹性（主要由软链段提供弹性）

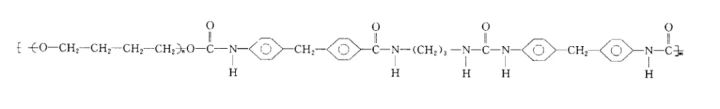

聚醚型氨纶 结构
在市面上常见的袜子中 氨纶应用的基本化学构成都如上图所示
近年来火得一塌糊涂的“防勾丝性感神裤钢*袜丝**”即采用了氨纶
下面来详解一下添加了氨纶的裤袜各部分的结构是怎样的 袜口的橡筋部位 通常是以双层包覆丝等形态来使用的编织时通常采用衬垫组织的形式但也有采用织入方式的
袜口~
袜筒部位 氨纶丝通常是以单层包覆丝的形态作为里丝来使用的而表丝则可采用常用的长丝即短纤维纱或弹力丝等
袜筒~
03 当氨纶遭遇84
我们知道84消毒液主要成分是 次氯酸钠而次氯酸根 有很强的氧化性次氯酸根 分解也会生成氯气还可分解出原生态氧这些物质都具有优良的氧化性
含氯消毒液大家庭
正是因为这些分解产物与色素中的共轭双键发生加成反应使原有共轭系统中的π电子的移动范围变小天然色素的发色体系遭到破坏而消色因而达到了漂白的目的
漂白液工业化生产后对人类社会产生了巨大的影响
但是优秀的氧化性 也给衣物带了不少问题与麻烦 我们之前有提到氨纶纤维的软链段结构疏松强度低84消毒液中的 有效氯成分很容易进攻 软链段的C-C键使C-C键发生断链并形成碳氯化合物小分子 断链后氨纶纤维聚合度会下降强力也会相应下降重要的是在氨纶纤维中对弹性起主导作用的软链段的受损会使氨纶纤维弹性出现不可逆的下降
上面这一大段话 简言可谓之：*袜丝**它松了
而且 有效氯 对氨纶丝的损伤 主要是受温度、PH和有效氯浓度的影响 鉴于我们平常洗衣服时的情况温度基本接近室温且PH基本接近于中性或弱碱性 因而，我们接下来就只讨论有效氯不同浓度对氨纶丝的损伤程度

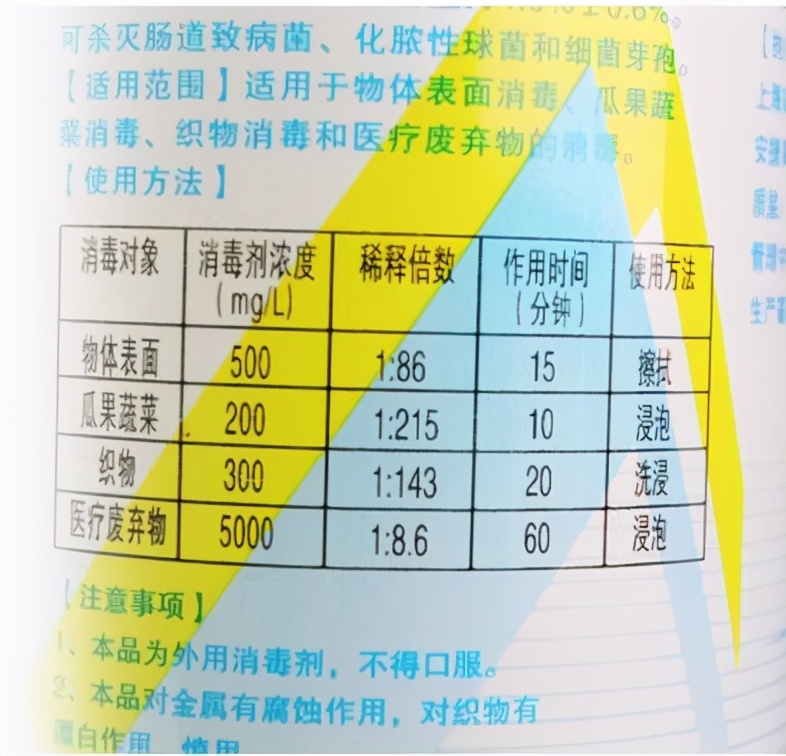

这是某品牌84消毒液的配比 浓洗涤织物时，其有效氯浓度为0.3g/L

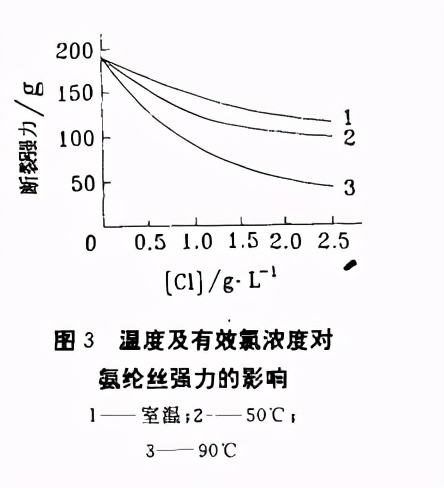

经实验在 pH=11.8 处理时间为两个小时时得出来的曲线是：
得知在 0.3g/L有效氯浓度pH=11.8 和 室温 条件下氨纶丝的强力有所下降但不明显但再用醋酸调节处理溶液至pH为 7.9 、7.0、5.9时 氨纶丝的强力却已丧失殆尽 此结果可以用氧化势随pH值降低而增高的原因来解释
略显松弛的袜子
可见，在中性及酸性条件下氨纶丝很不耐次氯酸钠的处理
04 日常洗涤氨纶制品的遭遇
一般我们洗衣时水pH趋近于中性-弱碱性由上面可知在此日常条件下用次氯酸钠处理氨纶丝氨纶丝强力的下降也是很明显的 并且有效氯也会使氨纶丝发黄

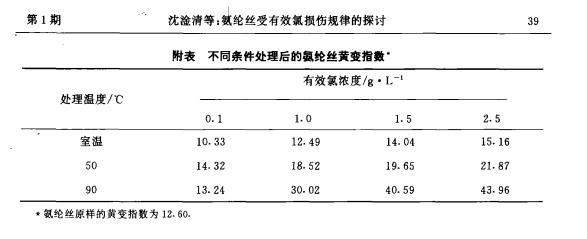

下图为温度、有效氯浓度使氨纶发黄的影响数据图
变黄指数随有效氯浓度增加而变黄pH=7.9时变黄已相当严重
白色毛衣漂白给漂“黄”了
要不然我们的袜子口甚至袜筒会因为氨纶弹性下降而松掉没有弹力的束缚走路会很容易脱落影响行走舒适感
西方学者甚至专门研究了 “什么样的走路姿势可以使*袜丝**不脱落”
05 结论
袜子最好不要用含氯消毒液消毒 时间 pH 温度浓度有一项条件控制不得当都会导致对氨纶纤维造成不可逆的损伤使氨纶纤维强力下降 弹性下降造成松口脱落穿着不适 同时 不是所有的白色衣物 都适合用含氯消毒液消毒漂白 在洗涤含氨纶的织物时我们尽量避免使用含有次氯酸钠的消毒液杀菌消毒
06 最后的祝福
愿点赞转发的小哥哥 都能抱得心目中所爱的女孩愿点赞转发的小姐姐都能青春永驻 永葆盛世美颜
图源：https://vincisu.tuchong.com/12942422/#image25185825
《洗袜子时用84消毒液消毒好不好？》
作者 | 姚蔚铭
编辑 | 王同学
审核 | 学术科普化爱好者社群
HOA第72期作品
