之前我们跟大家讲了我们的大亚湾项目，也带大家参观了华为武汉研究所的测试中心和实验室。
但是不少人对荣耀Note10上的“THE NINE”液冷散热技术还是半知半解。光说不练假把式，怎么让大家知道这个技术的散热效果如何呢？
两个字：实验！
我们在武研所让几十个媒体人做了一个小小的实验。
一场小小的“发烫”实验
- 实验地点：华为武汉研究所
- 实验人员：手机中国等26家媒体人
- 实验工具：PC级液冷管、失效的铜管、50-60度的热水、温度测试仪
- 实验过程及结果：
第一步：将两根管子连接温度测试仪，从测试仪看得出，未测试前两根管子的温度相差无几，温度范围在25度—28度。
第二步：将两根管子放入到一瓶热水中
第三步：观察放入瞬间的温度变化，荣耀的PC级液冷管在放入时温度瞬间上升，而普通的铜管温度几乎没变。即单位时间内，PC级液冷管在热水中的温度上升更快，导热性更强。
有意思的是，在实验现场，参与本项技术研发的热哥请了一名媒体实验者说了他们的实验感受。他说的第一句话是“我的右手有点烫，能不能先拿开？”，他右手拿的正是荣耀的PC级散热液冷管，因为液冷管放进热水后温度骤然上升，所以拿着液冷管的手会有发烫的感觉。

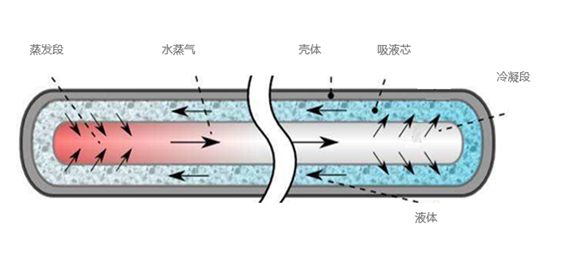

现场的这个小小的实验，终于让现场的实验者知道了荣耀Note10上这根液冷管的强大散热能力。那么，液冷管是怎么实现比铜管更好的散热效果的呢？这里有一张图向大家说明一下我们的液冷管的工作原理。利用热传导原理与相变介质的快速热传递性质，透过液冷管将发热物体的热量迅速传递到热源外，这根液冷管的导热能力超过了任何已知金属的导热能力。
荣耀Note10的九层立体散热结构

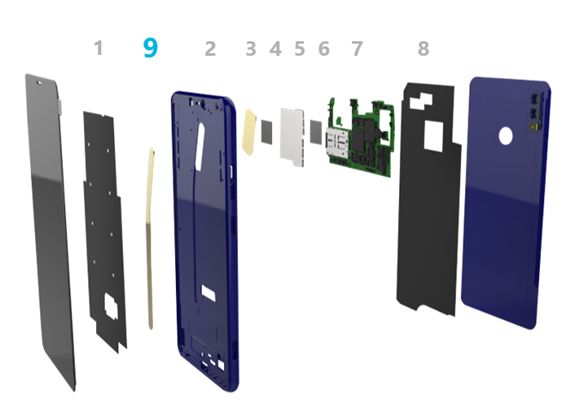

而这样一根液冷管用在手机上，情况又是怎么样的呢？先来看下荣耀Note10的九层立体散热结构。
每一层依次代表：1. 石墨片 2. 铝合金中框 3. 铜片 4. 导热凝胶 5. 屏蔽罩 6. 导热凝胶 7.高导热PCB 8. 石墨片 9. PC级液冷管。
普通的手机散热，都是八层的架构，而荣耀Note10上的THE NINE 液冷散热架构，因为多了一层液冷管，所以示9层的散热架构。这种组合架构可以让设备的散热能力提升41%，CPU最高可以降10°C。
THE NINE 液冷散热设计理念

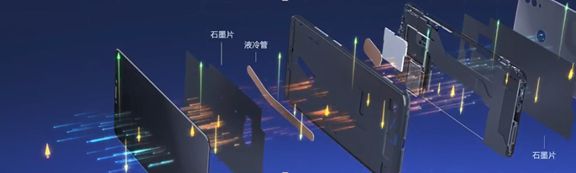

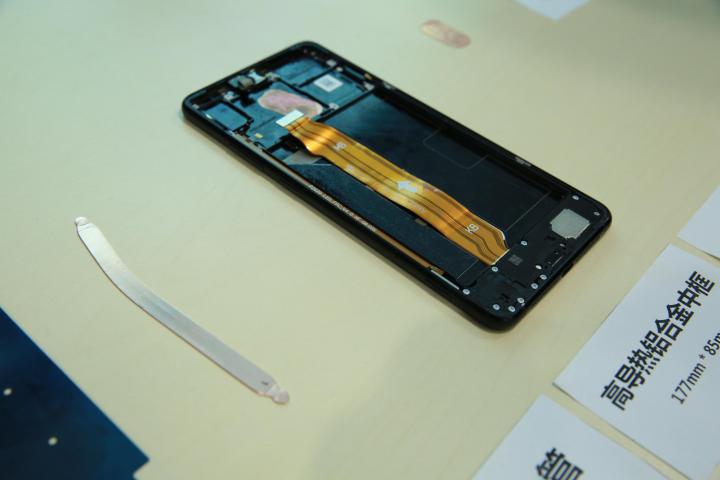

荣耀Note10上的THE NINE 液冷散热的设计理念，主要是参考了传统笔记本电脑的散热原理和思路。我们把笔记本电脑上常用的直径D5的液冷管应用到了荣耀Note10手机上来，起到和PC一样的液冷管传热作用。液冷管镶嵌于荣耀Note10的铝合金大面积完整中框，利用大面积铝合金中框当PC上散热器的原理和作用。液冷管的一端搭接SOC上方，快速传递SOC热量，把热量快速均匀传递给大面积的铝合金中框散热器，同时大面积石墨片协助，从而进行快速有效的散热。
这种散热方式可以支撑设备的CPU和GPU发挥极致的性能。对于游戏用户来说，这种散热技术可以给他们带来游戏运行速度快，但是温度低的体验。
通俗一点讲，荣耀Note 10上的THE NINE 液冷散热技术，可以实现这样一种运行体验：在高帧率的游戏模式下，因为有这个散热能力，可以把运行产生的热量很快地输送出去，保证手机的CPU 和GPU还是在高效率地工作。
THE NINE液冷散热技术挑战及实现
在交流会现场，热哥也分享了这项技术研发过程中遇到的一个挑战，就是要把PC级D5直径的液冷管放到7.65mm厚的荣耀Note10薄机身中，同时还要保证稳定>5W的传热能力且保证温差小于5度。

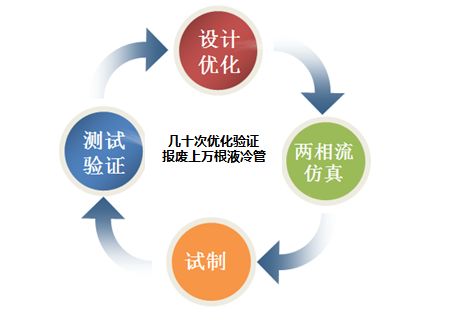

研发的同事后来用了6个月的时间设计、仿真、试制及测试验证。通过微米级的毛细参数计算获取最优的液冷管内部微观结构设计，最终才确定了最佳工质参数和工艺制程参数等。
当然了，荣耀Note10上的THE NINE液冷散热技术，只是热实验室的其中一个成果，相信在不同研究机构、大学和企业的支撑下，拥有强大的专家团队、强大的热设计能力和最顶级最全面的测试分析设备的我们，会在不久的将来给大家带来更多的惊喜。
