修东西有时候是很痛苦的, 因为遇到撞墙期时常常想把机器直接丢到垃圾桶报废, 不想修了, 何苦自虐虐人? 但有时真的是不服输, 坚持到底成功修复后, 又有莫名的成就感.
知其所以然, 找出root cause and solution, 都是种学习与成长.
所以这些音响修复的经验, 我个人自认为不只是对音响技术的学习与理论实现, 更是对个人耐心与心性的一种修练.
这个丹麦品牌, 有玩音响的人应该都知道, 我也不在这里直接打破. 因为这是原厂OEM(或ODM), 虽然是挂丹麦品牌, 但模块设计却不是丹麦做的. 业界有很多不为人知的事实, 真的不需要太"崇洋媚外"呀, 呵呵
其实, 音响这东西, 有根深蒂固的"品牌迷思". 老一辈有, 年轻的一辈也有.?在物质缺乏的那个年代, 音响都是进口的奢侈品, 所以"崇洋媚外"是很自然的.?但想想这年代, 台积电, 联发科, 瑞昱等世界级的半导体与IC设计公司。
有时候会听到比较资深的老一辈, 常以"土炮"来贬低国产音响器材.?我听了都只是笑笑的转过头去. 见识越多的人, 评论应该会更客观与谦和.?怎么会说话这么武断??现在不是靠蔗糖香蕉出口赚外汇的年代, 是连电子业都从高科技快变成传统产业的时代了.?我在想, 书有比我读的好吗? 设计功力有比我好吗? 玩过的音响器材的种类与总价有比我多吗? 音乐素养有比我好吗? (一定有隐士高手都比我厉害许多 , 但这些高手很少有这种半瓶水的言论)?如果这种音响被称为"土炮", 改天去美国设计与发表, 取个让人摸不着头绪感觉很玄妙的品牌, 就是"舶来品"了, 不是吗??呵呵. 还是设计者一定要金发碧眼的白人才算? 如果是这样, 那就再多找一个外国员工来当公关与营销, 不就解决了吗? 呵呵，其实真的有人这么做了，也赚的盆满钵满。。。。。

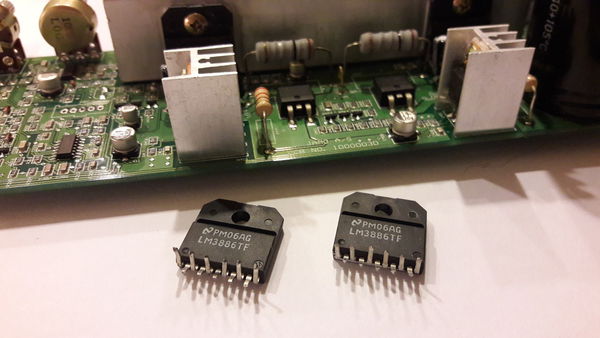

言归正传, 这个重低音扩大模块, 采用我常用的LM3886, 我没有理由修不好吧, 呵呵
所以好友提出他这个模块坏掉, 我心里有九成把握, 所以就自告奋勇把它带回来修理.
经过简单查线可以了解这个模块大约可分为：
左半部的前级讯号处理,?含LPF (Low Pass Filter, 控制截止频率)与Phase(相位), 与输入讯号侦测(用以自动power on/off)。

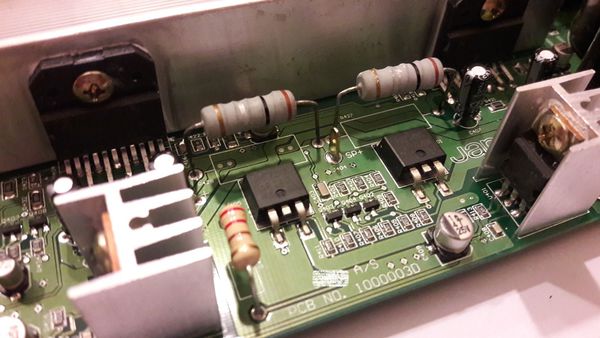

中间部分的二颗LM3886并联的后级放大。
右半部的电源处理?(+/-39V的双电压给LM3886, 与经过LM317/337稳压后的+/-12V给TL084 OPA)。
SMD真的很难查线, 其实这种SMD的模块要是坏了, 应该是整个模块直接换掉, 没有人维修的. (朋友最近闹"机"瘟, 另一台次旗舰级全新要价快7万的AV环绕扩大机, 二手购入也要一万. 坏了找原厂维修报价, 起跳2000, 因为只有原厂有模块可以换, 就算是外面的师傅要修, 也是得跟原厂买模块来维修, 没有人从单颗IC或其它组件来修的呀. 这一台贵森森的次旗舰机, 要丢也舍不得, 卖回当"杀肉机", 也没二千块吧, 唉!! AV环绕扩大机真的少碰为妙呀).
因为这模块的供货商已经找不到了, 找一般维修师傅应该也是要拜托帮忙(因为难处理, 又要花费更多时间, 倒不如接其它案子比较轻松), 如果没这模块, 朋友花大钱制作的"原木""主动式"重低音就变成"被动式"重低音了, 那就只能苦笑了, 呵呵
查线一小时之后, 我心里的小恶魔又开始嘀咕了, 好麻烦呀不要修不要查线了, 放弃啦. 只是"主动式"变成"被动式", 叫朋友外接扩大机就好啦。
但理性的小天使在另一边却若无其事地暗示说"面子问题唷, 修不好很难看唷". 真的是一种心性与耐心的修练呀!!

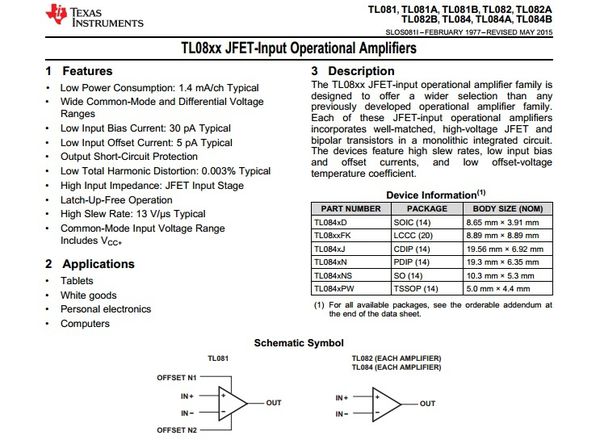

前级这边由四颗TI TL084C (JFET-input OPA)来做LPF (Low Pass Filter)与Phase相位处理.

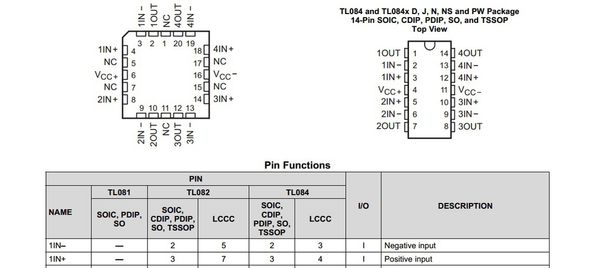

一颗TL084 support 4个channel, 整个前级最多有16个OPA讯号进出点, 真是难查线呀. 苦笑中 ...
修复的过程就不详述了, 怎么判断修好没? 从示波器看输出波型是最简单的, 也是最基本的
视频尚未发布，暂时无法*放播**
但如果只有示波器如何判断LPF (Low Pass Filter)是否正常运作呢? 请看上段影片
当波型越来越窄, 代表什么意思呢? 代表输入/输出频率越来越高 (使用讯号产生器来调整输入频率)
您在仔细看,?在调整输入频率(波型变窄, 频率变高), 您是否有发现输出的Amplitude(振幅, 代表输出电压)也越变越小?
那就对了!! LPF就是在压抑比cut-off(截止频率)更高频率的振幅.
其实维修过程还蛮曲折的, 但说破不值钱, 想通了就不难了, 呵呵!! 又是一次"爱面子"坚持到底的成功维修, Yes!!
