▎引言
RK3568是瑞芯微出品的一款定位中高端的通用型SoC，采用22nm先进制程工艺，集成4核 arm 架构 A55 处理器和 Mali G522EE 图形处理器，支持4K解码和1080P编码。RK3568支持 SATA/PCIE/USB3.0 等各类型外围接口，内置独立的NPU，可用于轻量级人工智能应用。

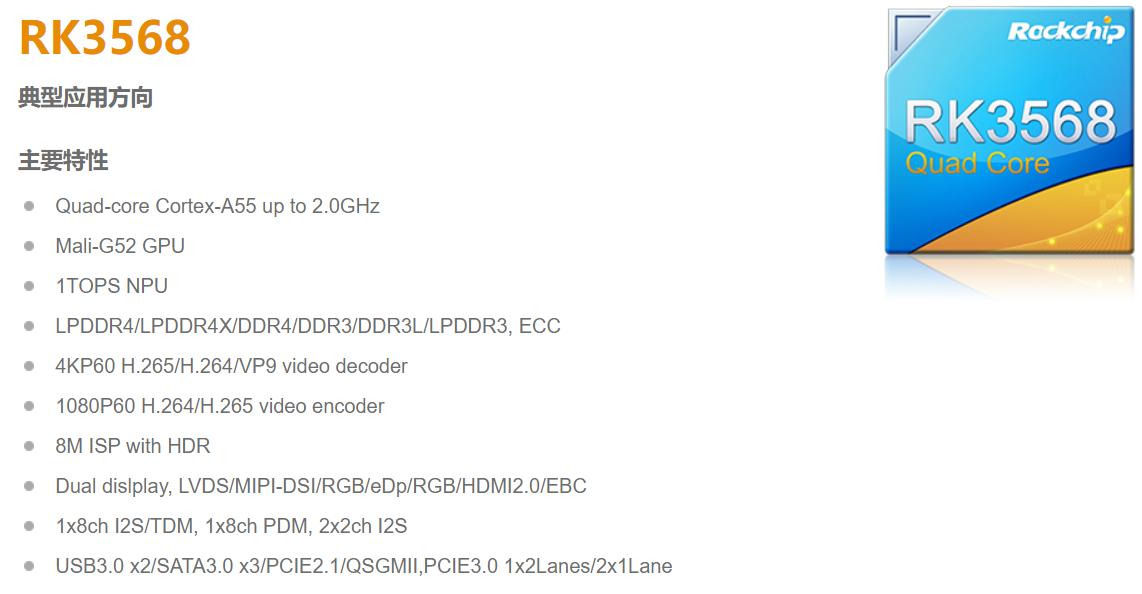

RK3568主要特性
▎测试目的
评估对比测试武汉万象奥科HD-RK3568-CORE核心板（加散热片、不加散热片）在+85℃高温满负载情况下的散热能力。
▎测试步骤

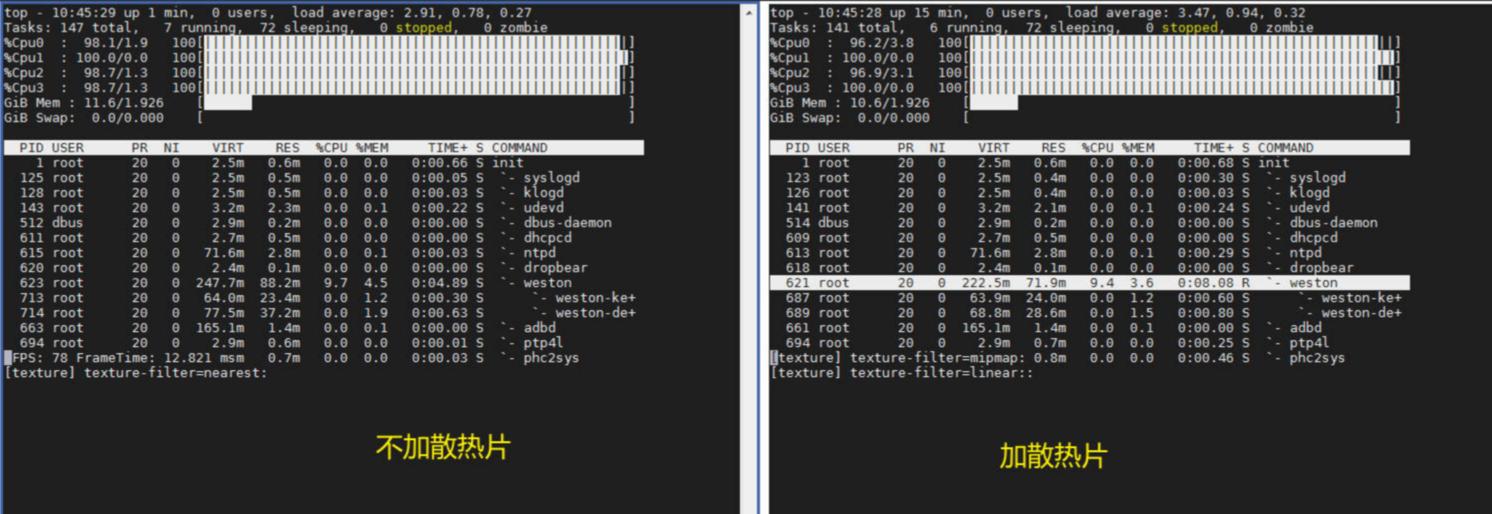

武汉万象奥科HD-RK3568-CORE核心板集成四核arm 架构 A55 处理器，测试时需要对CPU的四个核心进行满负载占用，本文主要使用C语言程序模拟CPU使用率，其运行后如下图所示。
从上图可以看到，核心对应的%CPU几乎满负载。

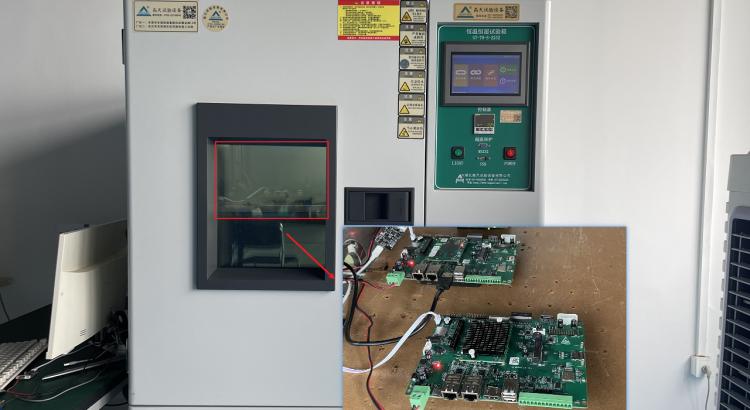

将HD-RK3568-CORE核心板放入高低温箱。其高低温箱及内部环境如下。

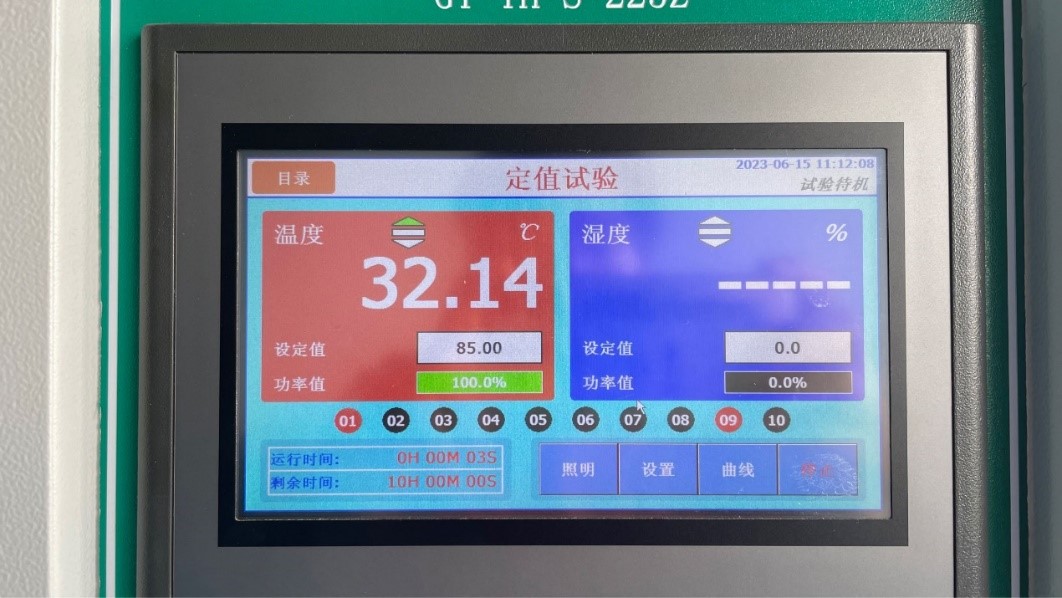

正确接线连接后运行CPU占用率程序，启动高低温箱，设置+85℃环境温度8小时以上，如下图所示，环境温度设定值85℃，运行时间10小时。
每隔1小时使用cat/sys/class/thermal/thermal_zone0/temp命令读取CPU温度，其结果如下：
|
HD-RK3568-CORE核心板-不加散热片 |
HD-RK3568-CORE核心板-加散热片 |
|||
|
测试时长 |
CPU温度 |
温升 |
CPU温度 |
温升 |
|
1H |
CPU高温保护 |
30℃ |
100℃ |
15℃ |
|
2H |
101℃ |
16℃ |
||
|
4H |
100℃ |
15℃ |
||
|
6H |
100℃ |
15℃ |
||
|
8H |
101℃ |
16℃ |
||

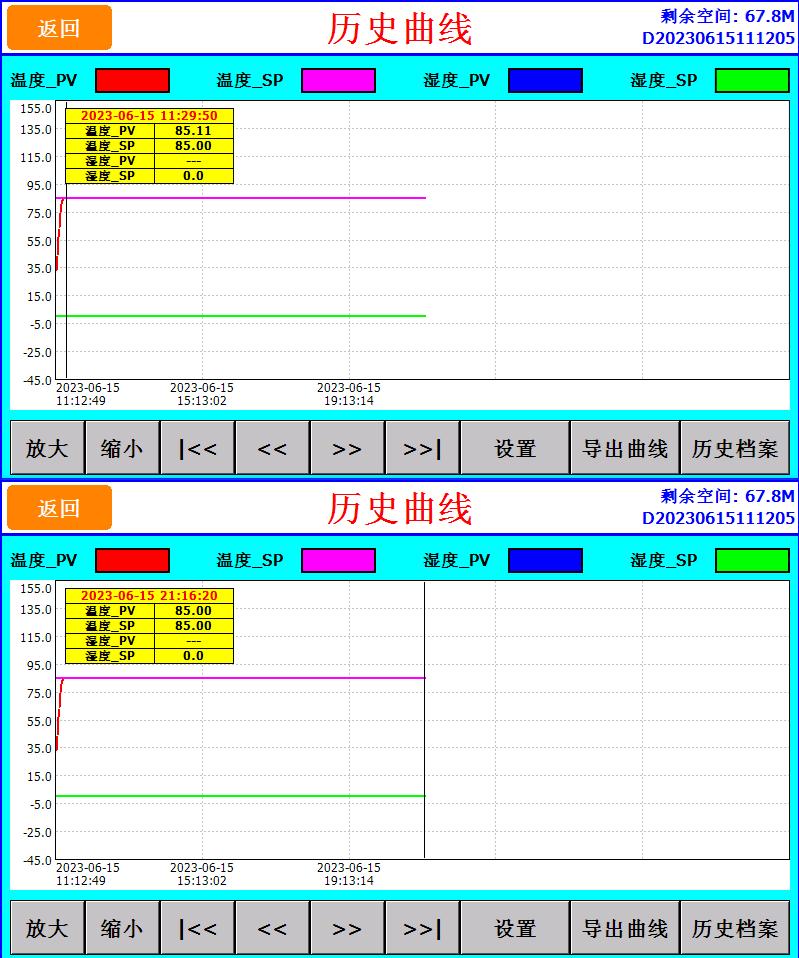

温度变化曲线图如下所示。
▎测试总结
总结：HD-RK3568-CORE核心板在CPU满负载且加散热片的情况下运行8小时以上，CPU温度维持在100℃上下，平均温升15℃，相较于未加散热片的核心板，散热能力较好
▎HD-RK3568-CORE核心板主要特点
- 高性能处理器：采用四核A55架构CPU，G52 GPU；内置NPU，可提供1T算力。
- 高可靠性设计：支持DDR及CPU Cache全链路ECC
- 内置自研ISP图像处理器：8M@30fps处理能力，强大的HDR功能，支持畸变矫正、去雾、噪点消除等功能
- 丰富的显示、外设及拓展接口：内置HDMI/eDP/LVDS/MIPI/RGB/T-CON显示接口，支持多显；支持10xUART, 6x I2C, 16x PWM, 4x SPI, 3x CAN, 8xADC；支持PCIe 3.0及PCIe2.0、双千兆以太网、SATA3.0及USB3.0等灵活高速扩展接口
- 强大的视频编解码能力：支持4K H.264/H.265/VP9等多种格式高清解码，支持1080p 60fps的H.264及H.265格式编码

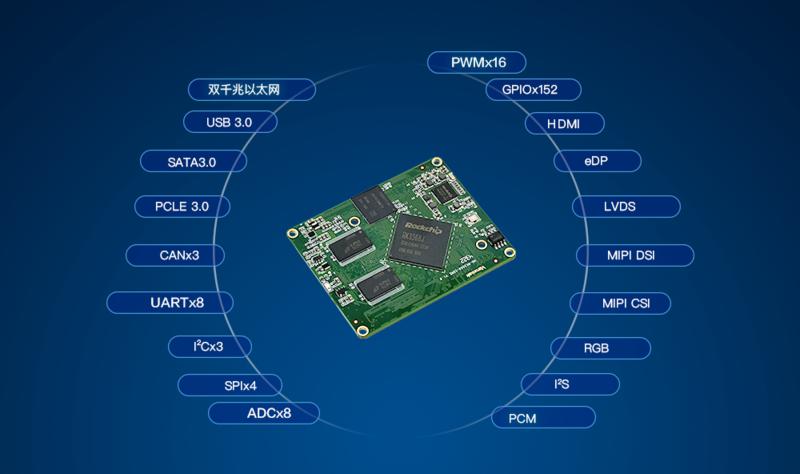

丰富外设资源
▎部分测试数据
|
MPU压力测试 |
CPU/VPU/NPU负载60%连续运行72小时以上，系统稳定运行、无异常崩溃、死机、重启等现象 |
|
内存单项/带宽测试 |
使用 memtester 测试内存72小时以上无异常测试项；内存带宽速度平均2443.714 MiB/s |
|
存储单项测试 |
使用dd命令实际测试写入速度38.4MB/s，读取速度156MB/s |
|
TF卡/SD卡测试 |
支持海康威视、闪迪、爱国者、金士顿、台电、朗科、三星等品牌不同规格TF卡，兼容性好、读写速率快，最高写入速度9.4MB/s，最高读取速度58.6MB/s |
|
U盘 |
支持海康威视、闪迪、爱国者、金士顿、台电、朗科、三星等品牌不同规格U盘，兼容性好、读写速率快，最高写入速度8.9MB/s，最高读取速度25.9MB/s |
|
以太网接口测试 |
使用50米长超五类网线打流测试，网络平均传输速率938Mbits/sec |
|
上下电测试 |
运行测试程序中模拟意外断电10000次以上，系统未受到电源问题干扰，仍稳定运行无异常 |
|
高温运行 |
+85℃ 加散热片CPU负载50%运行八小时，期间CPU温度94℃，温升9℃ |
|
+85℃ 不加散热片CPU负载50%运行八小时，期间CPU温度99℃，温升14℃ |
|
|
高低温循环 |
-40℃ CPU负载50%运行六小时，+85℃ CPU负载50%运行六小时，总共12小时2个循环，期间系统正常运行、功能正常、无崩溃死机等异常现象 |
注：以上测试数据仅适用于受试样品HD-RK3568-IOT评估板，最终解释权归武汉万象奥科电子有限公司所有
