家庭用电配电箱如何设计？说法不一。下面详细介绍三种不同设计配电箱的利㢢，以供参考。

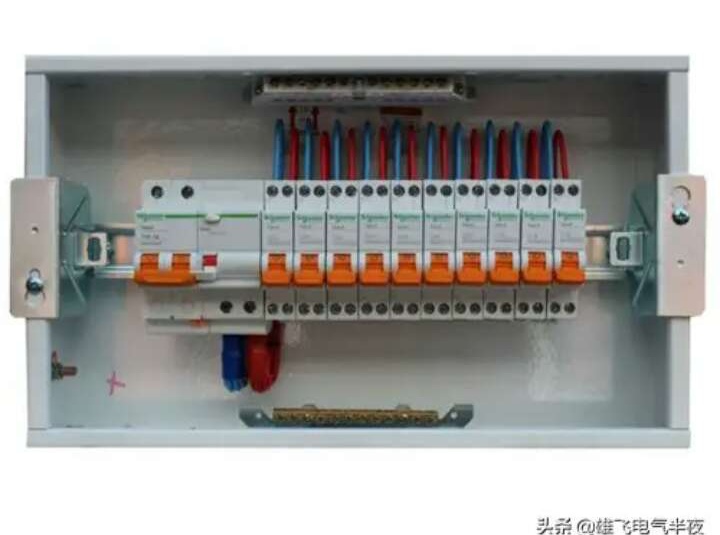

一、专家设计的如下图：
这是照明不过漏保模式。2P空气开关用作总开关、2P空气开关控制照明、6个分路全部用漏保。
图片是专家的。进线还未接，如果红线接火线，本图接线错误，漏保跳闸断零不断火。
我说一下线路的连接：总开关下端连接2P照明空气开关上端和全部分路漏保上端，户内照明线路接空气开关下端。户内各插座分路接漏保下端。漏保接线须相左零右，2p空气开关习惯上按相左零右。空气开关和漏保用多大我不知道，因为我不知道电线大小。按专家说法3000瓦用4平方线。
下面说一下这种配电方式的利幤。
先说利方面。
1、漏电跳闸不影响照明；一路插座跳闸不影响其他线路。
幤比利要多得多。
1、要专放照明线路，所费电线与插座线路一样长。
2、配电箱内多化费150元左右。照明在内共七分路要用20路箱，家装配电箱最大15路，要用公共场所的配电箱。
3、如果照明线和插座线组进同一线匣、同一面板，不关照明还是带电维修。
4、如果照明不进同一线匣，不知要费多少线匣和面板。并且影响美观。
5、因照明没有漏保，小孩湿手摸开关有风险。
按这样设计零排成为多余的，配电箱厂家不是这种设计思路。

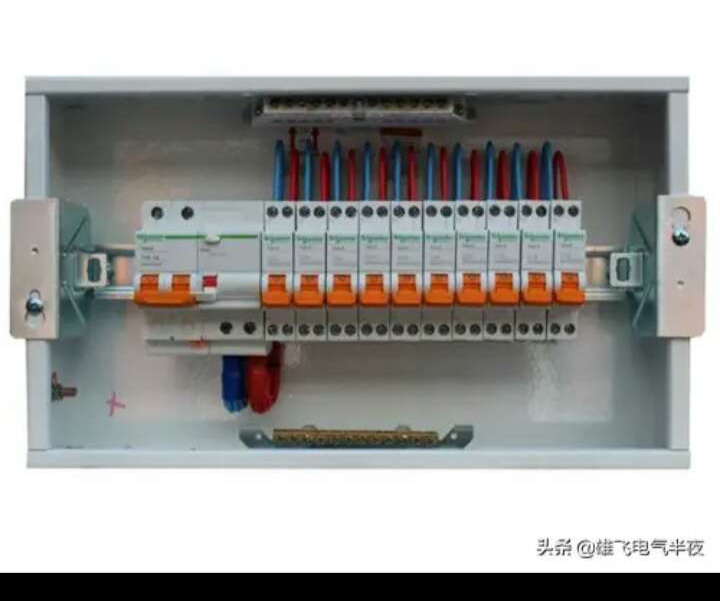

二、下面的配电箱是我按专家限定的条件，照明不进漏保设计：见图片
这张图是借用的，不要去看箱内的接线，而且看成七分路。
先说一下箱内接线
1、第一只1P空气开关用作照明。漏保上端火线连接空气开关上端，户内照明火线（一般两路）接空气开关下端。照明零线连接漏保上端零线。
2、漏保下端零线接零排，6路插座零线接零排。
3、漏保下端火线接6路插座空气开关上端，分路上端用连接排。插座线路火线接六只空气开关下端。
配电箱二与配电箱一的唯一区别是：配电一漏电跳一路，配电箱二漏电六路全部没电。但锁定那路漏电只要一、二分钟。怎么查电在下面一起说。

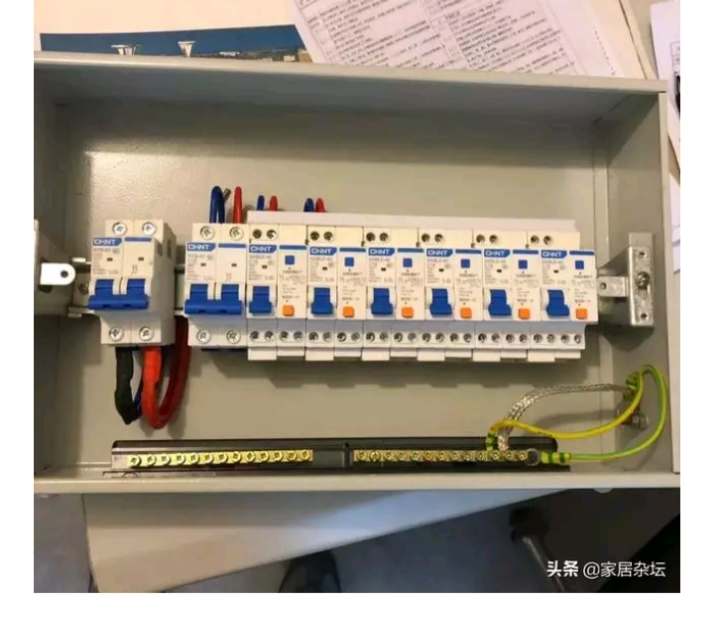

三、下面是完全按我思路设计的配电箱，见图：
原张图，看成六分路。去掉照明空气开关，插座电源照明电源合起来用。
外线6平方、箱内连接线4平方、插座分路2.5平方。
总漏保40至60A，分路空气开关20A
配电箱（一）缺点就是配电箱（三）的优点。
配电箱（三）的唯一缺点是一路漏电全部断电。
但漏电发生较少，而且锁定那路漏电非常快，只需一、二分钟。
把配电箱内全部分路扳下来，按漏保复位按钮，合上漏保，依次合上分路。分路合上去漏保要跳闸就是故障线路。故障线路不要合闸，其他线路马上恢复供电。
三种配电方式你选那种？
我希望有更多的人因我而受益。
2020.6.30
