组装ITX平台往往会因为空间的限制而无法搭配较高端的显卡，但随着制程与线路设计技术的进步，如今一些中高端显卡也已经能够做成17公分的短板规格，让ITX平台的电脑主机不只是用来看看网页或是影片，更能特效全开地流畅玩游戏。而这次也特别向微星、技嘉以及EVGA三家板卡厂商借来了短版GTX1060显卡来进行测试，好让想要组装ITX平台的网友能够做个搭配参考。

EVGA GTX1060 SC GAMING显卡开箱与规格介绍

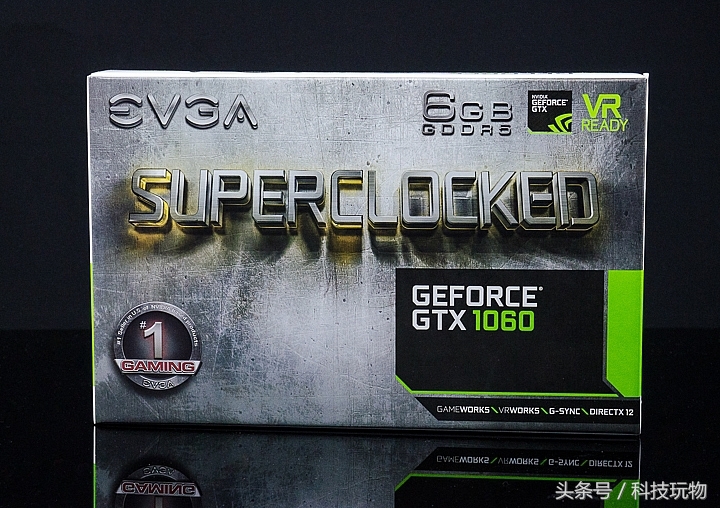

这次的GTX1060显卡是Superclocked版本，顾名思义就是预设核心时钟已经有超频调整，让显卡的性能表现能℃够有所提升。

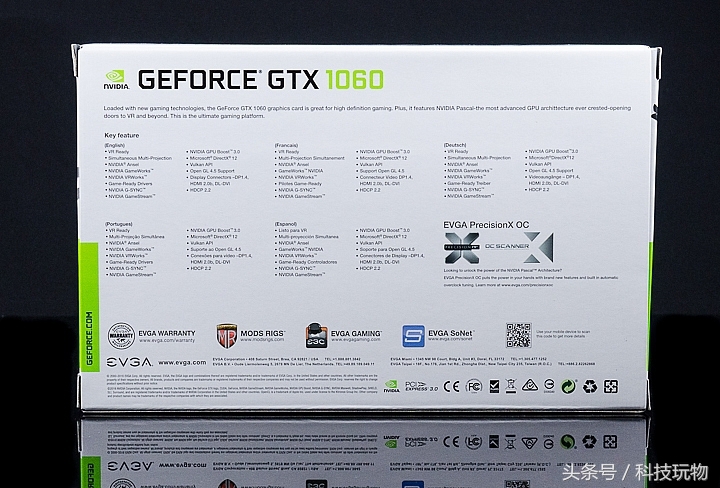

外盒背面有标示了显卡的一些重点特色，并且能够支持EVGA提供的PrecisionX OC软件来监控或调校显卡的运作时钟、电压以及温度等参数资讯。

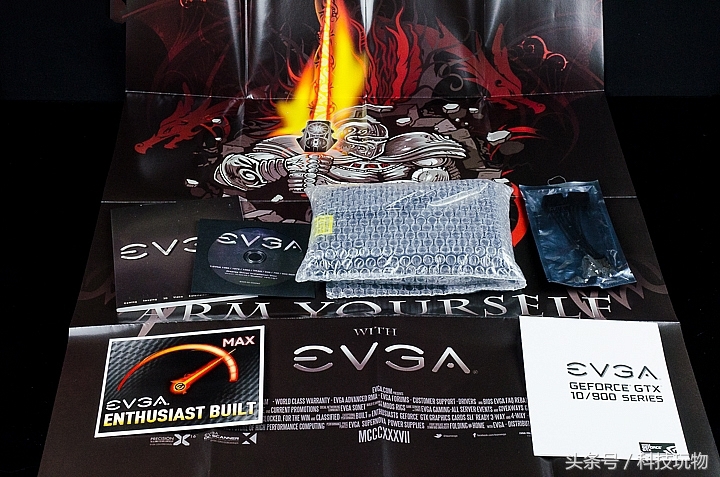

盒装内除了显卡主体之外还有随附了纸质说明书、驱动软件光盘、EVGA贴纸、一张大海报以及双4Pin转6Pin的电源转接线。

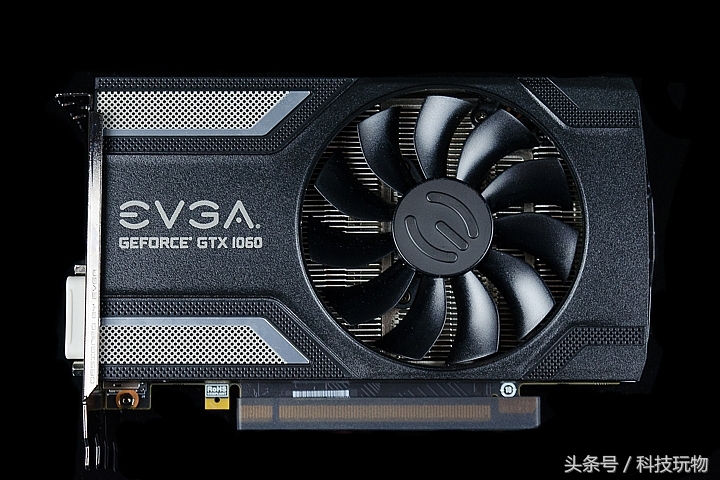

EVGA这款GTX1060 SC GAMING显卡是搭配了单风扇版本的ACX 2.0散热器，当显卡在一般待机状态下风扇会完全静止，当温度达到55℃以上才会开始启动风扇。这样设计的目的除了可以减少噪音之外，也能增加风扇的使用期限。

EVGA GTX1060 SC GAMING显卡的电路板尺寸规格是17公分，不过因为散热器的外壳较长一些，所以整张卡的长度大约会达到18公分左右。

这款显卡官方标示的功耗规格是120W，所以只需要外接一组6Pin供电就可以正常驱动。

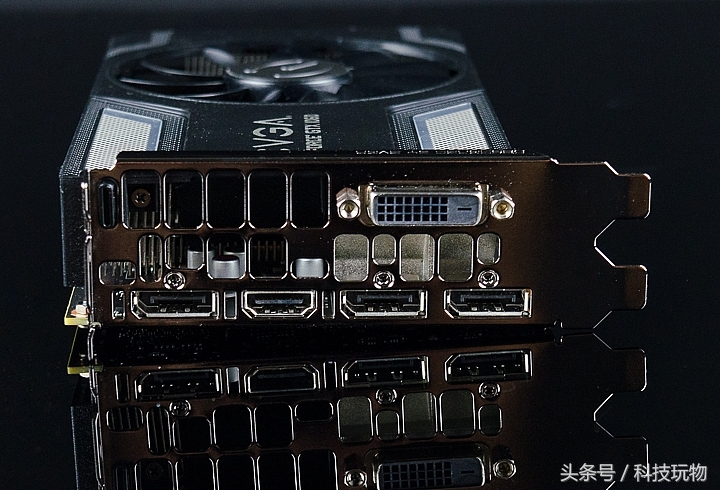

影音输出支持方面有提供了三组DP1.4、一组HDMI2.0b以及一组DVI影音输出端子。

接着卸下散热器来看一下内部的设计吧！

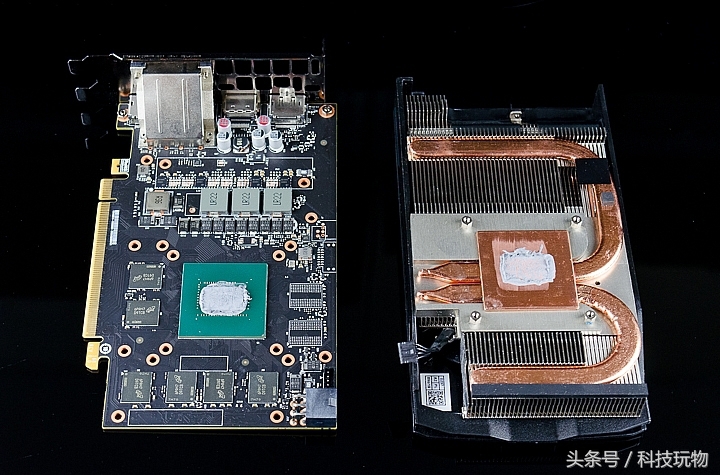

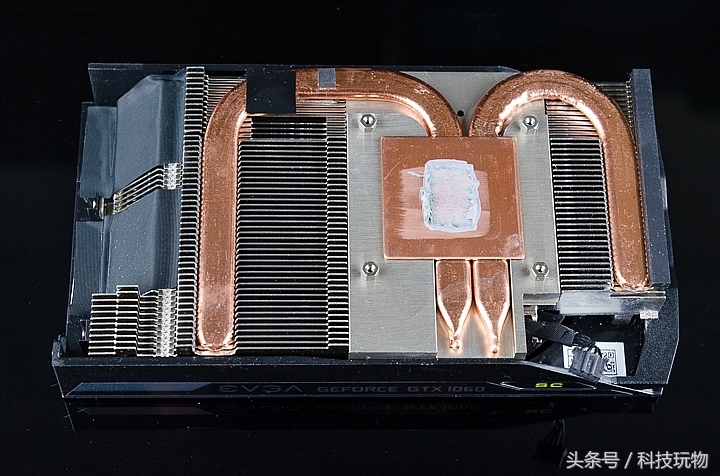

EVGA GTX1060 SC GAMING显卡所搭载的ACX2.0散热器是采用铜质基底来吸收绘图芯片的废热，再透过两根8mm规格的铜质热导管将废热传导至鳍片上，最后再通过散热器上的9公分风扇来加速废热排出。

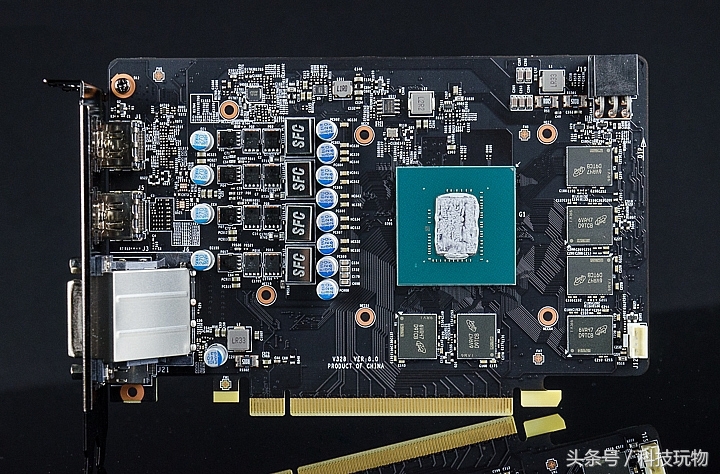

显卡电路板正面一览。

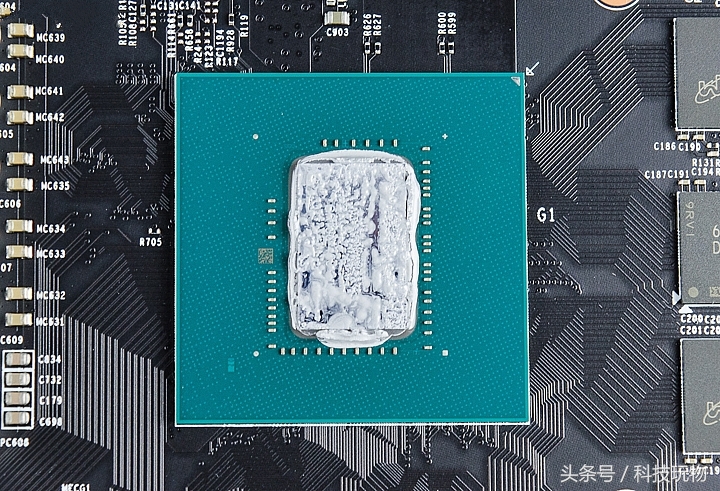

显卡上搭载的GP106绘图芯片。

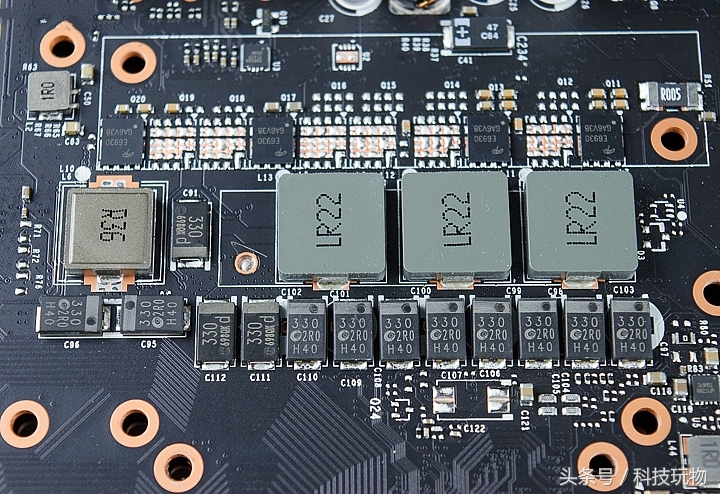

针对绘图芯片的供电是采用三相供电模组设计。

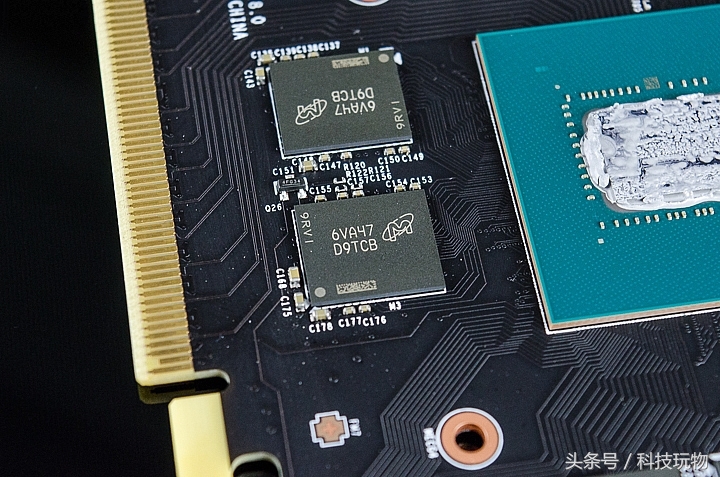

这款显卡上一共搭载了六颗型号为D9TCB的美光Micron GDDR5显示内存颗粒，总容量为6GB。

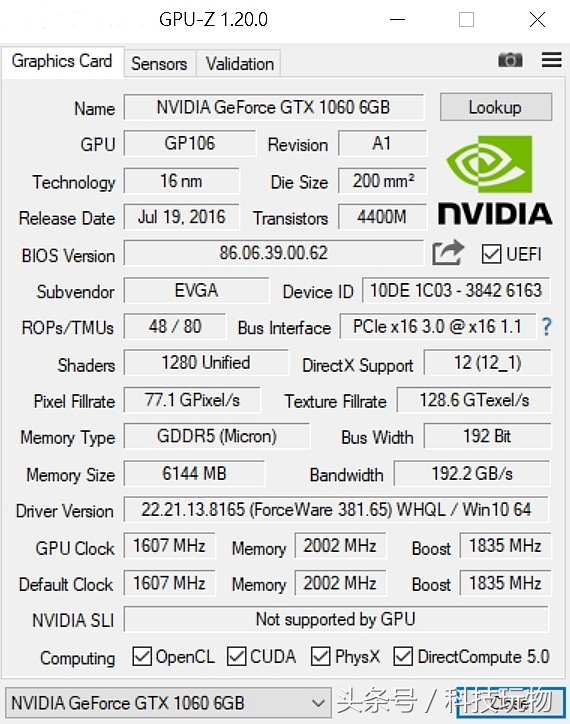

通过GPU-Z软件可以看到EVGA GTX1060 SC GAMING显卡的预设运作时钟已经有超频至1607MHz，是三款GTX1060中，时钟调整幅度最高的一款。

技嘉GV-GTX160IXOC-6GD显卡开箱与规格介绍

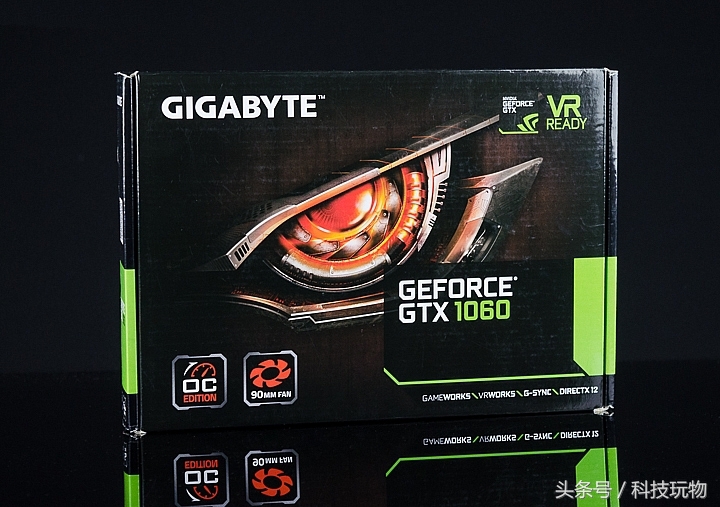

从外盒上的标示可以看到技嘉这次推出的短版GTX1060显卡同样有提升绘图核心的运作时钟，并且还有搭配一个9公分的散热风扇。

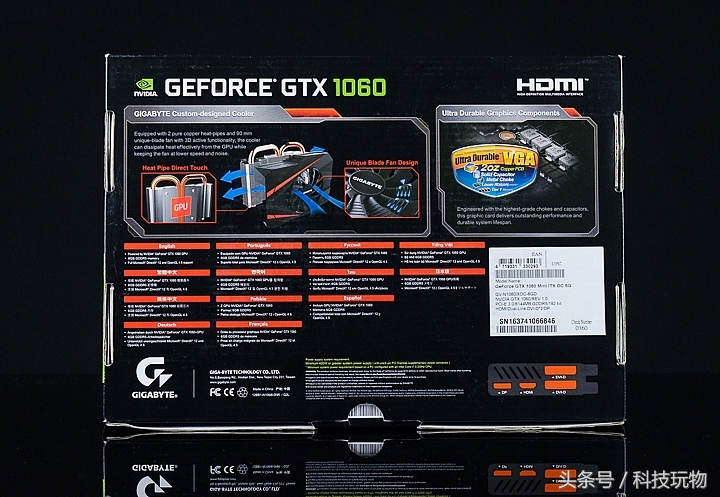

外盒背后有标示了这款显卡的散热设计，并且电路板上还有加入了2盎司的铜箔以及固态电容来加强显卡的耐用度。

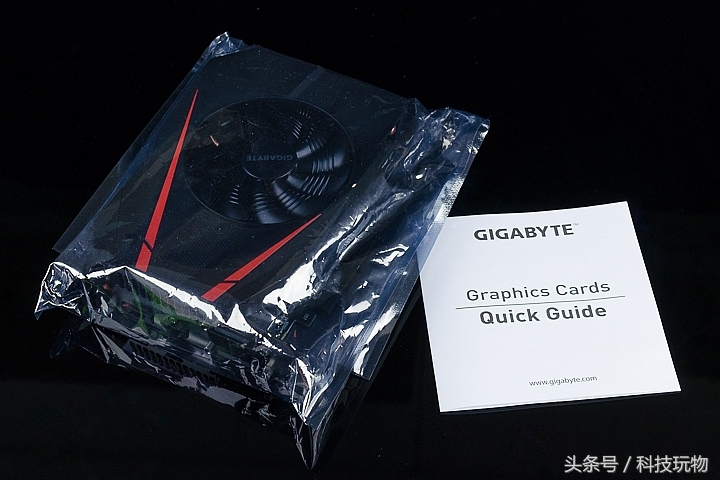

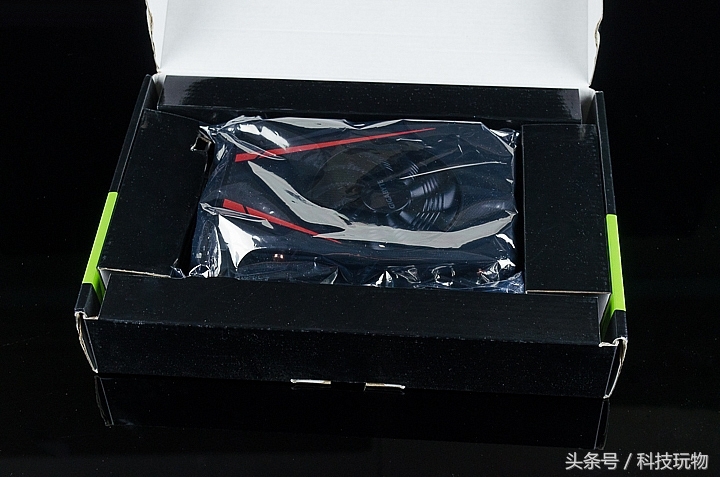

打开外盒上盖就可以看到用静电袋包装的显卡，底下空间还有放了一张快速安装说明书。

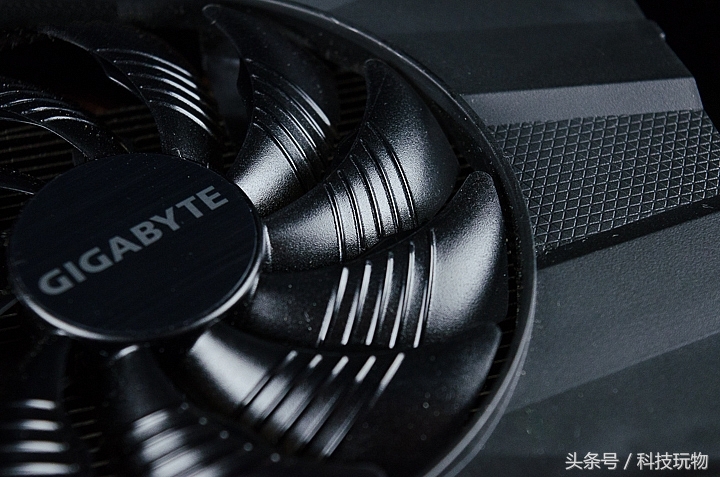

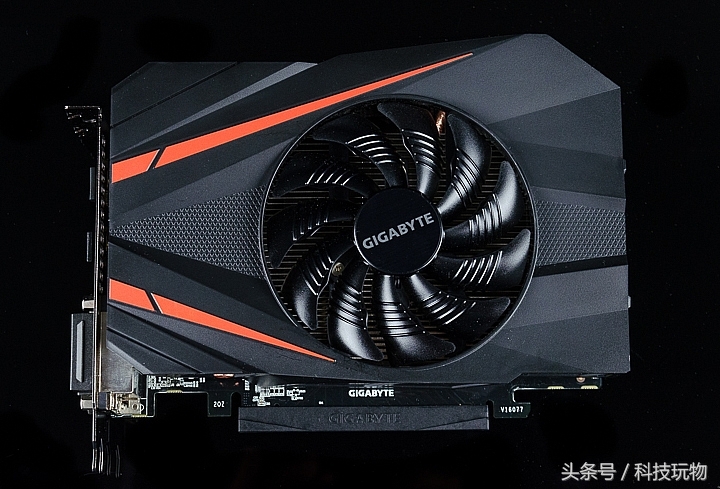

技嘉这款GTX1060显卡是采用单风扇的散热设计，而且上面搭配的风扇跟其它款WindForce散热搭配的风扇一样都有特殊扇叶设计，主要作用是可以稳定与加强下吹风流，让显卡的散热效率更好。

显卡的电路板一样也是17公分的规格，不过因为显卡散热器的外盖比较大一点，所以长度大约会达到17.5公分左右。

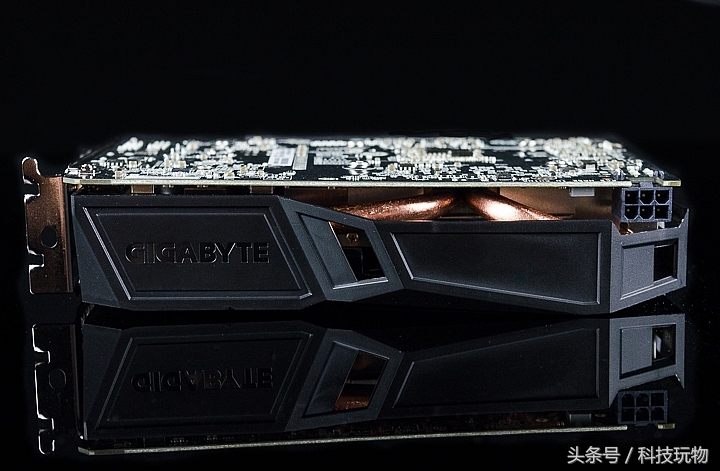

供电设计也是采用了单6Pin的供电接头。

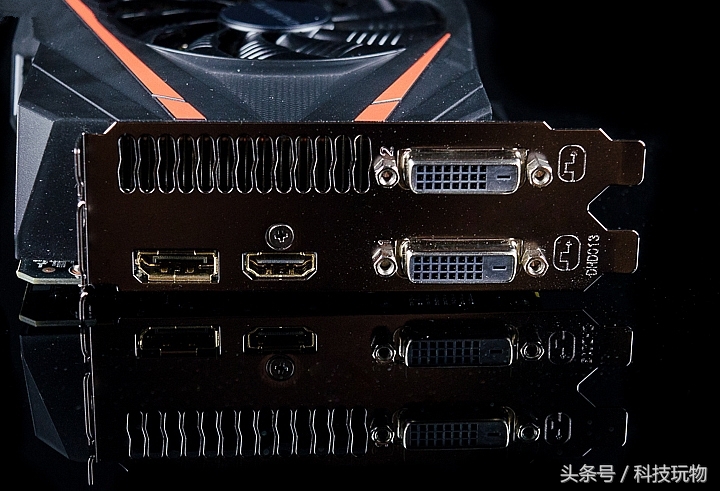

影音输出支持方面提供了1组DP1.4、一组HDMI2.0b以及两组DVI影音输出端子。

接着卸下散热器来看一下内部设计。

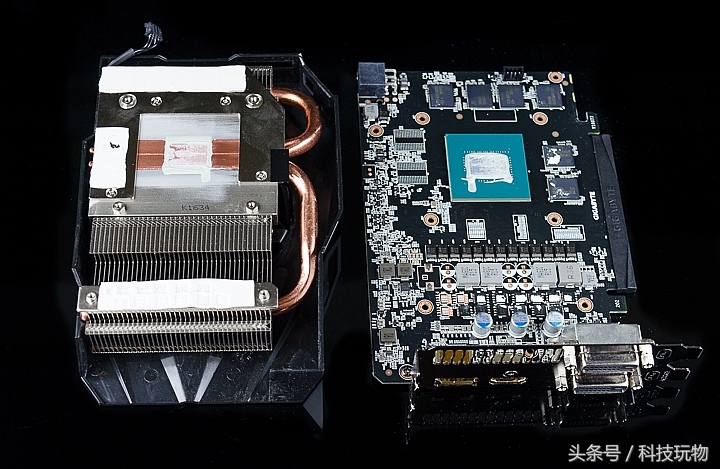

技嘉这款短板GTX1060显卡搭配的散热器是利用两根6mm的铜质热导管直接接触绘图芯片上，让热导管可以更快速地将吸收的废热传导至铝挤鳍片上，最后再通过散热器上的9公分风扇加速废热排出。

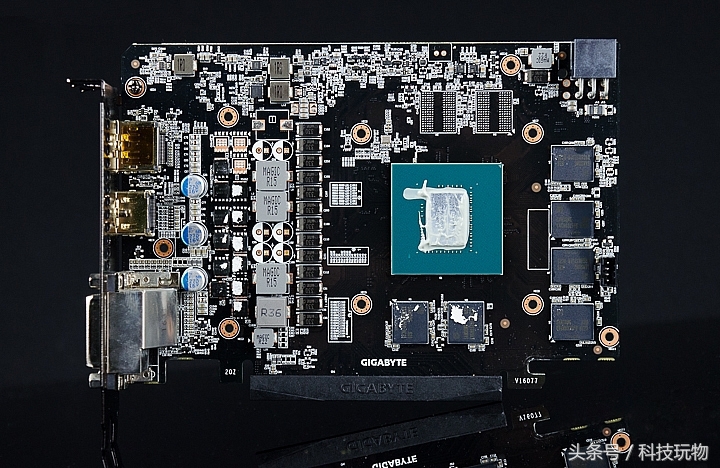

显卡电路板正面一览。

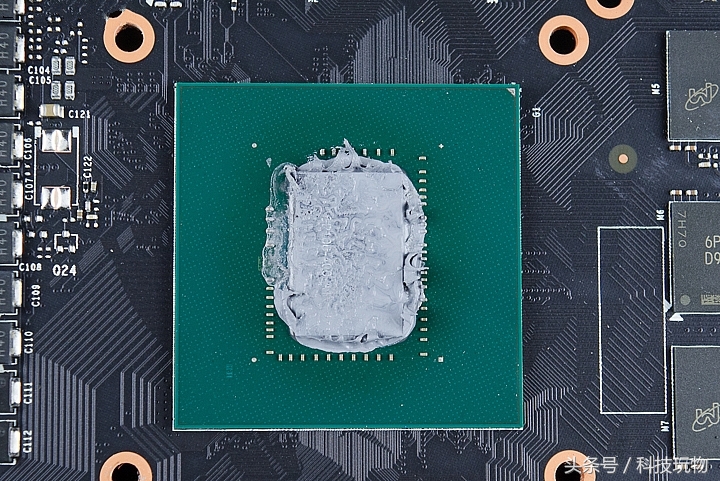

显卡上搭载的GP106绘图晶片。

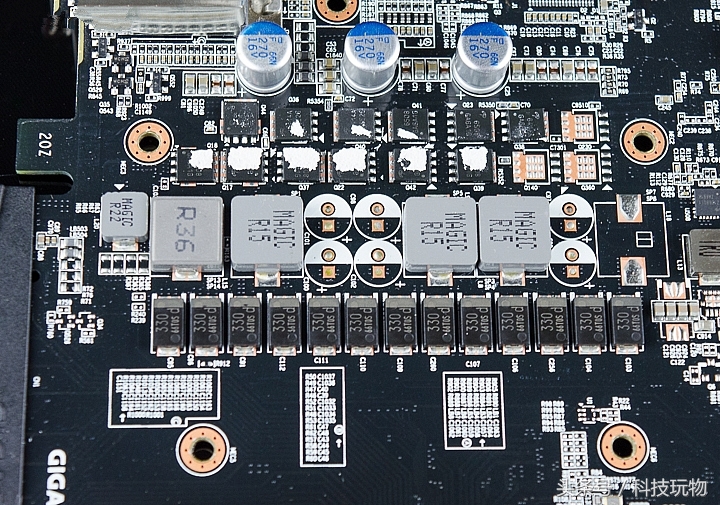

针对绘图芯片的供电是采用3相供电模组设计。

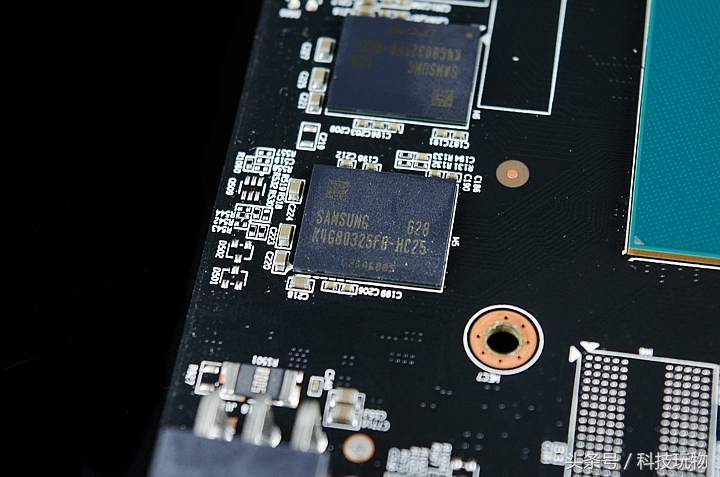

显卡上一共搭载了六颗Samsung推出的GDDR5显示内存颗粒，详细型号为K4G80325FB-HC25。

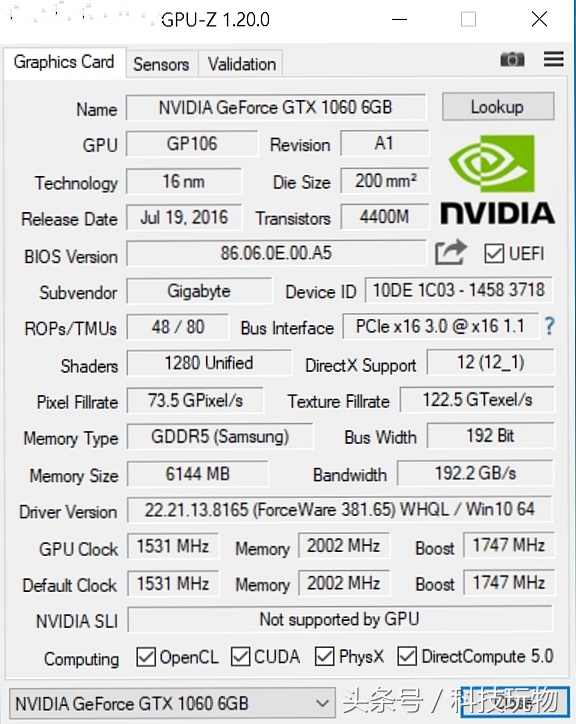

通过GPU-Z软件可以看到技嘉这款GTX1060显卡的预设运作时钟有稍微调整至1531MHz。

微星MSI AERO ITX GTX1060显卡开箱与规格介绍

微星这款AERO ITX GTX1060显卡是一款针对ITX主机的短版设计，而且同样些许超频显卡预设运作时钟来提升性能表现。

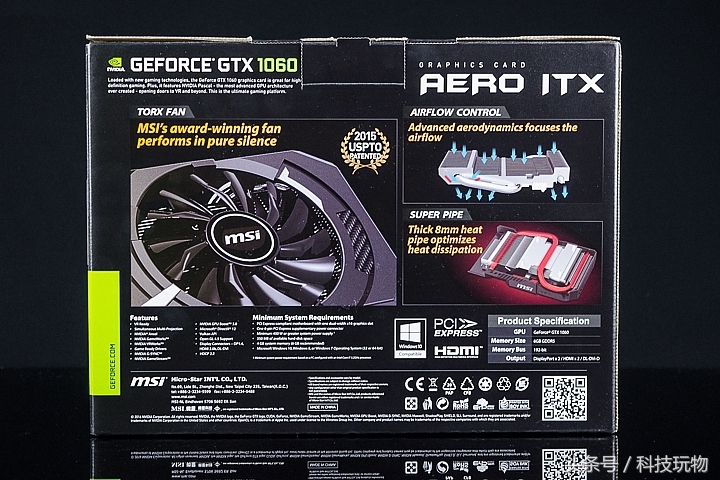

外盒背面主要是在介绍显卡所搭配的散热设计，包含TORX FAN风扇以及8mm热导管。

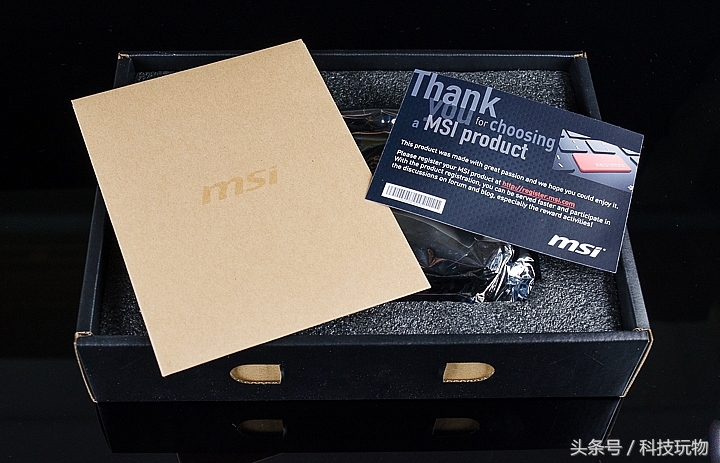

打开外盒上盖就可以看到一些随附的配件以及用静电袋包装的显卡主体。

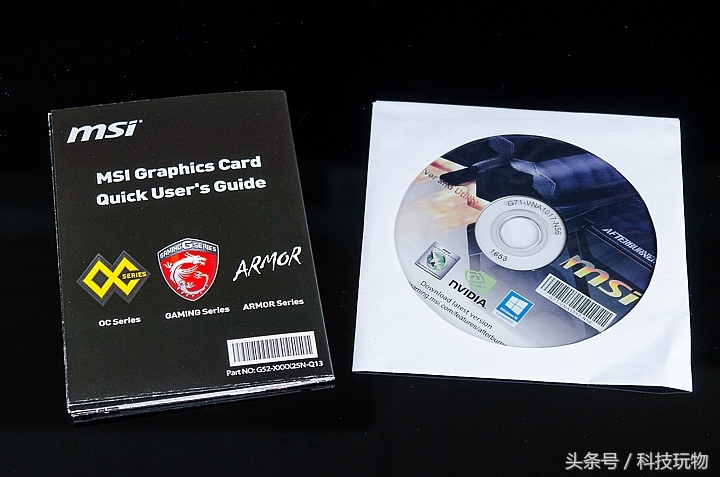

随附的配件纸袋内主意是快速安装说明以及驱动软件光盘。

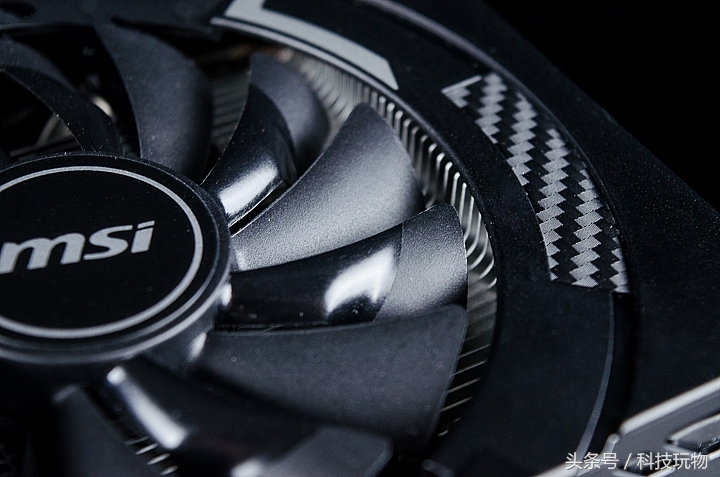

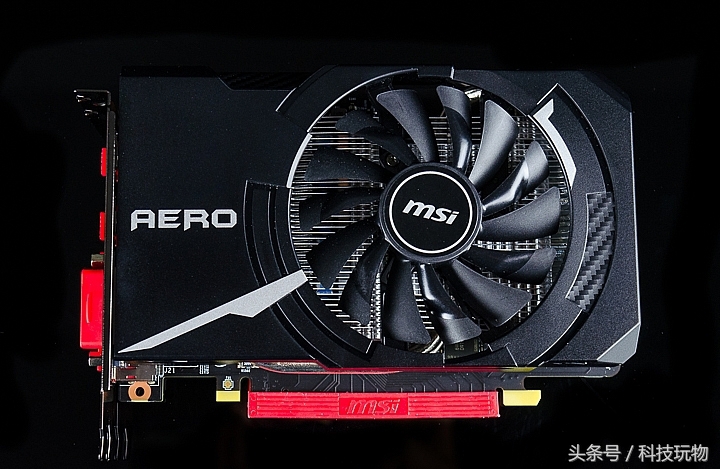

微星这款AERO ITX GTX1060显卡也是采用单风扇的散热设计，并采用特殊扇叶设计的TROX FAN来加强散热效果。另外在散热器外壳上也有加入一些碳纤维板的贴纸来装饰显卡。

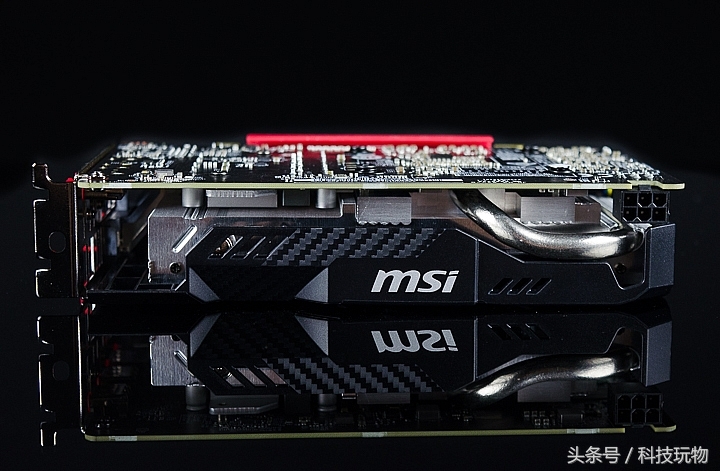

这款显卡的散热器尺寸跟电路板差不多，整体长度规格大约是17公分。

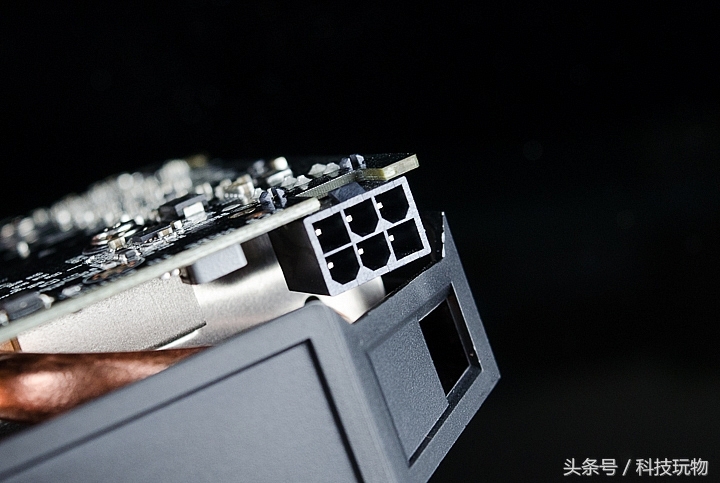

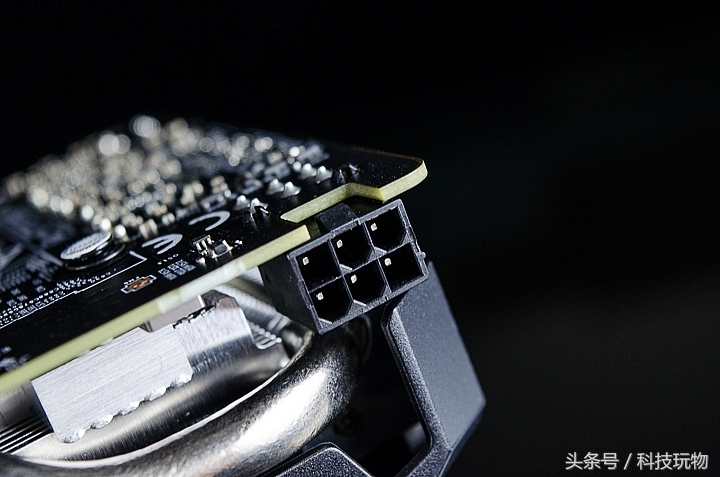

显卡供电设计一样是采用单6Pin供电接头。

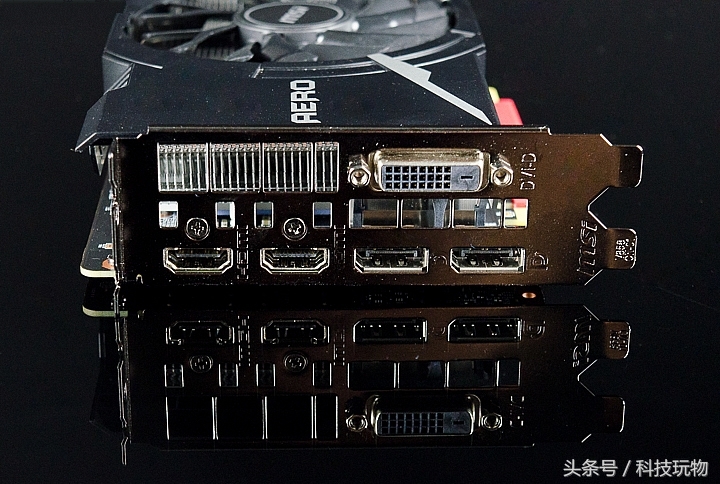

影音输出支持方面有提供了三组DP1.4、一组HDMI以及一组HDMI影音输出端子。

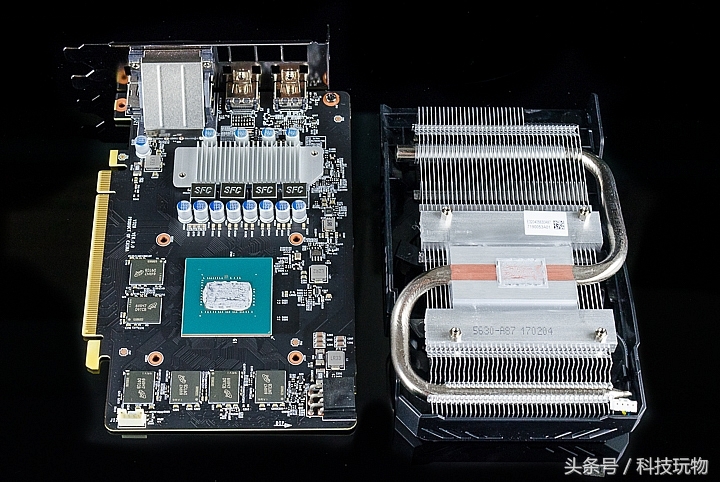

拆下散热器后可以看到电路板供电元件上还有加装了一片铝质鳍片来加强散热效果。

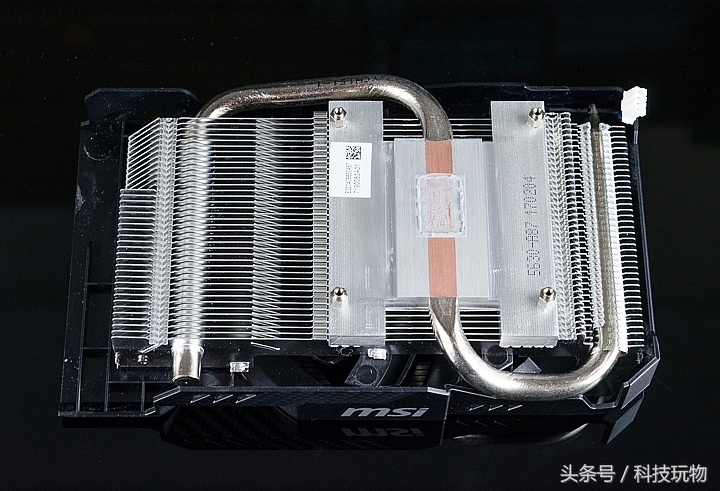

微星AERO ITX GTX1060显卡的散热器是透过一根8mm的铜质导管直接吸收绘图芯片的废热，并将废热传导至铝挤鳍片上，最后再通过散热器上的9公分TROX FAN风扇来加速废热排出。

显卡电路板正面一览。

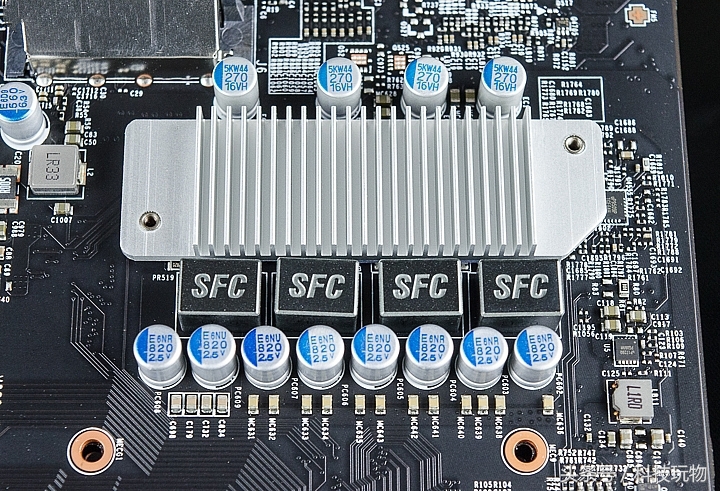

针对绘图芯片的供电是采用4相供电设计，并且在供电元件MOSFET上还有加上一片铝鳍片来加强散热。

这款显卡上一共搭载六颗美光Micron制造的D9TCB GDDR5显示内存颗粒，总容量为6GB。

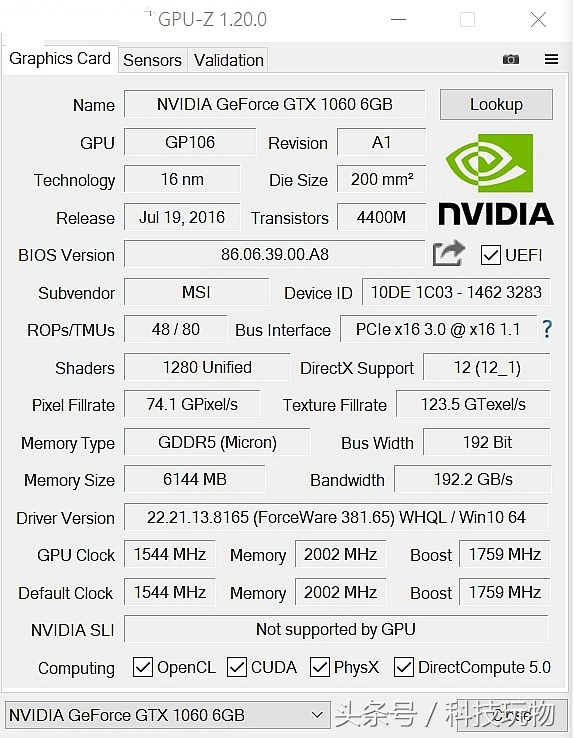

通过GPU-Z软件可以看到微星AERO ITX GTX1060显卡的预设运作时钟也稍微调整至1544MHz。

实际测试

看完两款显卡的开箱与规格介绍之后，接着就来看看这三款GTX1060显卡的性能表现吧！底下是这次测试所搭配的各项零组件清单，先给大家做个参考。

处理器：Intel Core i7-7700K

主板：华硕ROG MAXIMUS IX FORMULA

硬盘：PLEXTOR M6S 256GB固态硬盘

内存：金士顿DDR4-2400 8GBx4

电源：技嘉ODIN 1200W

系统：Windows 10 64位

3DMark软件性能测试

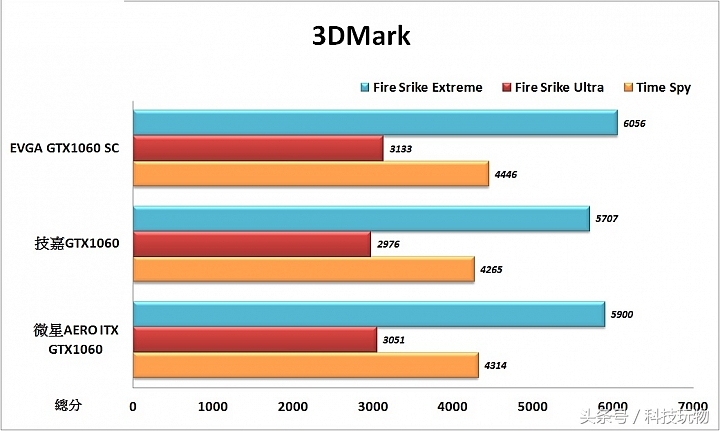

在3DMark软件的Fire Strike Extreme、Fire Strike Ultra以及Time Spy三个项目测试中，EVGA GTX1060 SC GAMING显卡的性能总分别为4446、3133、6056分、技嘉GTX1060显卡的性能总分别为4265、2976 、5707分、微星AERO ITX GTX1060显卡的性能总分别为4314、3051、5900分。

UNIGINE软件性能测试

在Unigine Valley软件中将分辨度设定在1920x1080、2560x1440以及3840x2160三种等级，并同样是开启4XAA反锯齿选项以及最高等级的显示特效时，EVGA GTX1060 SC GAMING显卡的性能测试结果分别为87.4、52.7、 23.9FPS；技嘉GTX1060显卡的性能性能测试结果分别为85.2、51.4、23.4FPS；微星AERO ITX GTX1060显卡的性能性能测试结果分别为85.9、52.3、23.4FPS。

在Unigine Haven软件中将分辨度设定在1920x1080、2560x1440以及3840x2160三种等级，并同样是开启4XAA反锯齿选项以及最高等级的显示特效时，EVGA GTX1060 SC GAMING显卡的性能测试结果分别为80.3、47.5、 19.5FPS；技嘉GTX1060显卡的性能性能测试结果分别为78、46.4、19.4FPS；微星AERO ITX GTX1060显卡的性能性能测试结果分别为78.3、46.5、19.5FPS。

在Unigine2 Superposition软件中将分辨度设定在1920x1080、2560x1440以及3840x2160三种等级，并同样是开启4XAA反锯齿选项以及最高等级的显示特效时，EVGA GTX1060 SC GAMING显卡的性能测试结果分别为17.82、9.68、 3.55FPS；技嘉GTX1060显卡的性能性能测试结果分别为17.2、9.82、3.53FPS；微星AERO ITX GTX1060显卡的性能性能测试结果分别为17.35、9.48、3.45FPS。

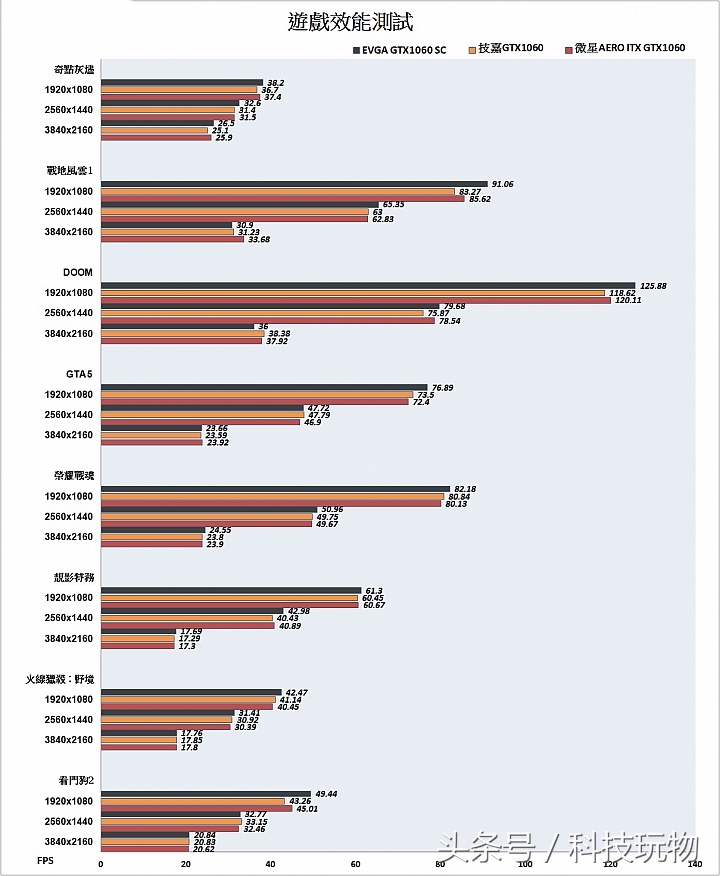

游戏性能测试

实际测试「奇点灰烬」游戏时，当分辨度设定在1920x1080、2560x1440以及3840x2160三种等级，并同样是开启显示特效开到Crazy等级的设定下，EVGA GTX1060 SC GAMING显卡的性能测试结果分别为38.2 、32.6、26.5FPS；技嘉GTX1060显卡的性能性能测试结果分别为36.7、31.4、25.1FPS；微星AERO ITX GTX1060显卡的性能性能测试结果分别为37.4、31.5、25.9FPS。

实际测试「战地风云1」游戏时，当分辨度设定在1920x1080、2560x1440以及3840x2160三种等级，并同样开启最高等级的显示特效时，EVGA GTX1060 SC GAMING显卡的性能测试结果分别为91.06、65.35、30.9 FPS；技嘉GTX1060显卡的性能性能测试结果分别为83.27、63、31.23FPS；微星AERO ITX GTX1060显卡的性能性能测试结果分别为85.62、62.83、33.68FPS。

实际测试「DOOM毁灭战士」游戏时，当分辨度设定在1920x1080、2560x1440以及3840x2160三种等级，并同样开启超级等级的显示特效时，EVGA GTX1060 SC GAMING显卡的性能测试结果分别为125.88、79.68、36FPS ；技嘉GTX1060显卡的性能性能测试结果分别为118.62、75.87、38.38FPS；微星AERO ITX GTX1060显卡的性能性能测试结果分别为120.11、78.54、37.92FPS。

实际测试「GTA5」游戏时，当分辨度设定在1920x1080、2560x1440以及3840x2160三种等级，并同样开启显示特效开到最高等级的设定下， EVGA GTX1060 SC GAMING显卡的性能测试结果分别为76.89、47.72、 23.66FPS；技嘉GTX1060显卡的性能性能测试结果分别为73.5、47.79、23.59FPS；微星AERO ITX GTX1060显卡的性能性能测试结果分别为72.4、46.9、23.92FPS。

实际测试「荣耀战魂」游戏时，当分辨度设定在1920x1080、2560x1440以及3840x2160三种等级，并同样开启超高等级的显示特效时，EVGA GTX1060 SC GAMING显卡的性能测试结果分别为82.18、50.96、 24.55FPS；技嘉GTX1060显卡的性能性能测试结果分别为80.84、49.75、23.8FPS；微星AERO ITX GTX1060显卡的性能性能测试结果分别为80.13、49.67、23.9FPS。

实际测试「靓影特务：催化游戏」时，当分辨度设定在1920x1080、2560x1440以及3840x2160三种等级，并同样开启「超级」等级的显示特效时，EVGA GTX1060 SC GAMING显卡的性能测试结果分别为61.3 、42.98、17.69FPS；技嘉GTX1060显卡的性能性能测试结果分别为60.45、40.43、17.29FPS；微星AERO ITX GTX1060显卡的性能性能测试结果分别为60.67、40.89、17.3FPS。

实际测试「火现猎杀：野境」时，当分辨度设定在1920x1080、2560x1440以及3840x2160三种等级，并同样开启超高等级的显示特效时，EVGA GTX1060 SC GAMING显卡的性能测试结果分别为42.47 、31.41、17.76FPS；技嘉GTX1060显卡的性能性能测试结果分别为41.14、30.92、17.85FPS；微星AERO ITX GTX1060显卡的性能性能测试结果分别为40.45、30.39、17.8FPS。

实际测试「Watch Dog 2看门狗二」游戏时，当分辨度设定在1920x1080、2560x1440以及3840x2160三种等级，并同样开启显示特效开到Ultra等级的设定下，EVGA GTX1060 SC GAMING显卡的性能测试结果分别为49.44、32.77、20.84FPS；技嘉GTX1060显卡的性能性能测试结果分别为43.26、33.15、20.83FPS；微星AERO ITX GTX1060显卡的性能性能测试结果分别为45.01、32.46、20.62FPS。

table bgcolor="" border="0" cellpadding="2" cellspacing="1" width="100%"> 实际运作温度测试

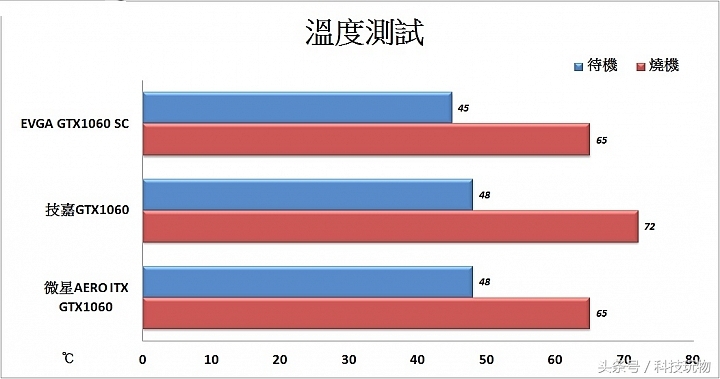

在室温26度并裸机运作的待机状况下，三款短版GTX1060显卡的待机温度大约都保持在45~48℃，而实际通过Furmark软件实际烧机15分钟之后，微星与EVGA两款GTX1060显卡都能将温度控制在65℃以内，而技嘉的GTX1060运作温度则是比较高一点，大约达到72℃。

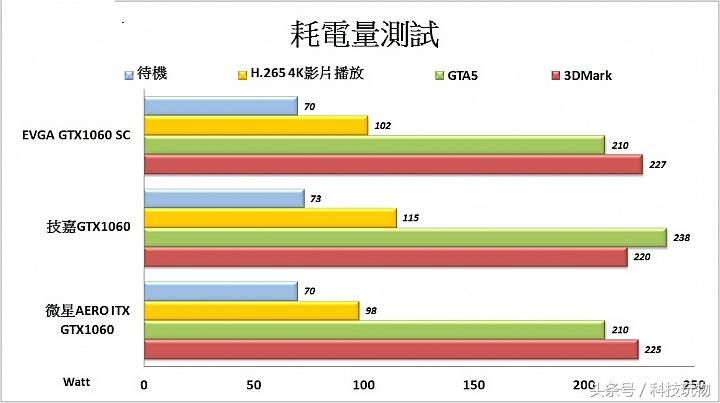

耗电量测试

当系统在待机状态时，搭载EVGA GTX1060 SC GAMING显卡的系统总耗电量约为70瓦、搭载技嘉GTX1060显卡的系统总耗电量约为73瓦、微星AERO ITX GTX1060显卡的系统总耗电量约为70瓦。

实际使用PotPlayer软件*放播**H.256 4K影片并开启硬解功能时，搭载EVGA GTX1060 SC GAMING显卡的系统总耗电量约为102瓦、搭载技嘉GTX1060显卡的系统总耗电量约为115瓦、微星AERO ITX GTX1060显卡的系统总耗电量约为98瓦。

实际玩GTA5时，搭载EVGA GTX1060 SC GAMING显卡的系统总耗电量约为210瓦、搭载技嘉GTX1060显卡的系统总耗电量约为238瓦、微星AERO ITX GTX1060显卡的系统总耗电量约为210瓦。

实际执行3DMark软件测试时，搭载EVGA GTX1060 SC GAMING显卡的系统总耗电量约为227瓦、搭载技嘉GTX1060显卡的系统总耗电量约为220瓦、微星AERO ITX GTX1060显卡的系统总耗电量约为225瓦。

测试总结

从各项测试数据可以看到三款短版的GTX1060显卡即便是性能全开的状态，开启1080分辨度玩游戏几乎都可以达到60FPS以上，甚至一些像是战地风云1或是DOOM这类游戏开到2560x1440的分辨度也同样有着不错的性能表现。所以要是想组台体积与性能兼顾的小型主机，的确是可以考虑搭配短版GTX1060显卡。
