线控器型号:

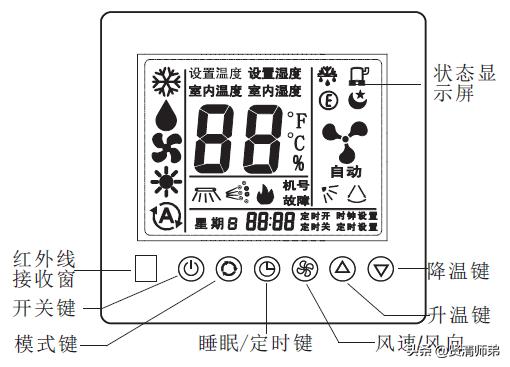

控制器主要由两部分组成，上部分为显示面板，下部分为操作面板；
控制器的功能：主要进行用户空调器的开关、设定运行模式、温度、风扇速度及其他功能设置等。
1 .
2 .
3 .

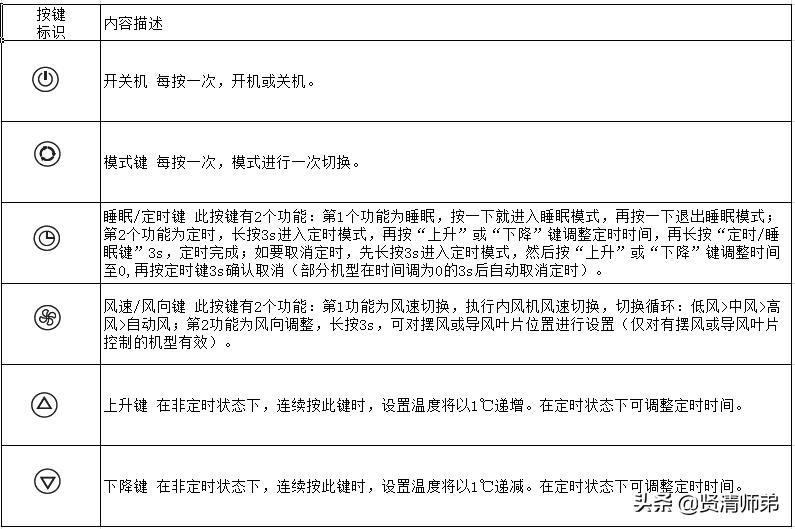

机组开机关机
通过线控器上的“开/关”键
温度设置和范围
系统的温度设定范围取决于本线控器所控
制的空调器室内机，可通过线控器上的“升温
键”和“降温键”设置。
工作模式
通过线控器上的“模式”键设置工作模式
有如下五种模式：
制冷= >除湿= >送风= >制热= >自动= >制冷= >
注：部分机型无自动模式。

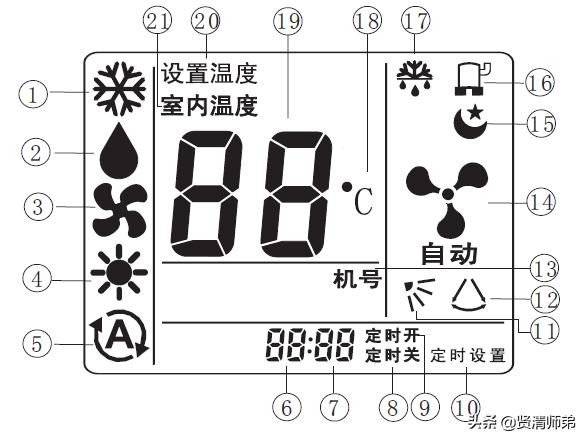

4 . 显示说明
|
标号 |
内容描述 |
标号 |
内容描述 |
|
1 |
制冷模式标志 |
12 |
摆风标志（有摆风控制机型用） |
|
2 |
除湿模式标志 |
13 |
室内机地址/故障显示标志 |
|
3 |
送风模式标志 |
14 |
风速显示标志 |
|
4 |
制热模式标志 |
15 |
睡眠标志 |
|
5 |
自动模式标志 |
16 |
压缩机运行标志 |
|
6 |
定时小时显示 |
17 |
除霜标志 |
|
7 |
定时分钟显示 |
18 |
摄氏度标号 |
|
8 |
定时关机标志 |
19 |
温度或湿度值显示 |
|
9 |
定时开机标志 |
20 |
设置室内温度标识 |
|
10 |
设置定时标志 |
21 |
室内温度标识 |
|
11 |
导风叶片位置标志（有叶片控制机型用） |
5. 接线说明
- 线控器控制板上插座的1和2脚对应连接线的信号线，3脚对应连接线电源的正极，4脚对应连接线电源的负极。
- 当连接线需要加长时，请保证线控器控制板上插座的1脚和室内机控制板上插座的1脚相连，线控器控制板上插座的2脚和室内机控制板上插座的2脚相连。

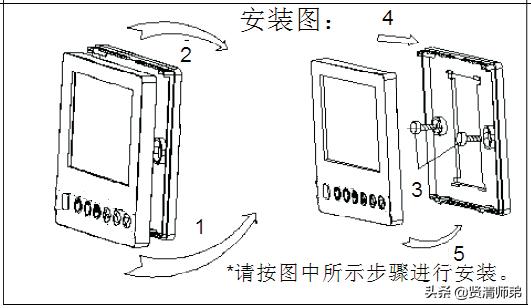

3.安装示意图
