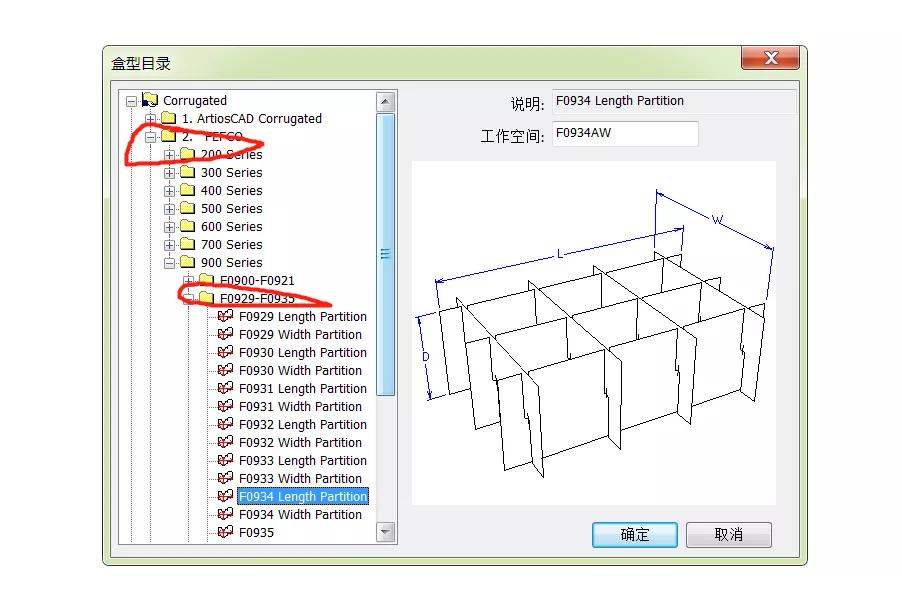

前段时间，给大家介绍了一种用雅图ArtiosCAD盒型库中的900这个盒型模块来设计瓦楞纸刀卡的教程，感兴趣的朋友点击我头像去查阅，非常有用的一个图文教程文章哦。

那个方法有一个不好的地方，就是需要分2次去设计长、短两个刀卡，并且是生成的是2个图纸。和我们正常的图纸不符合。

所以今天给大家介绍另外一个方案，可以完美的改善这个缺点，一次性把2个刀卡的图纸做在一个图纸中。可以极大的提高我们出图纸的效率哦。

下面来我们一起来看看具体的方法吧。喜欢的朋友记得帮忙转发分享哦。

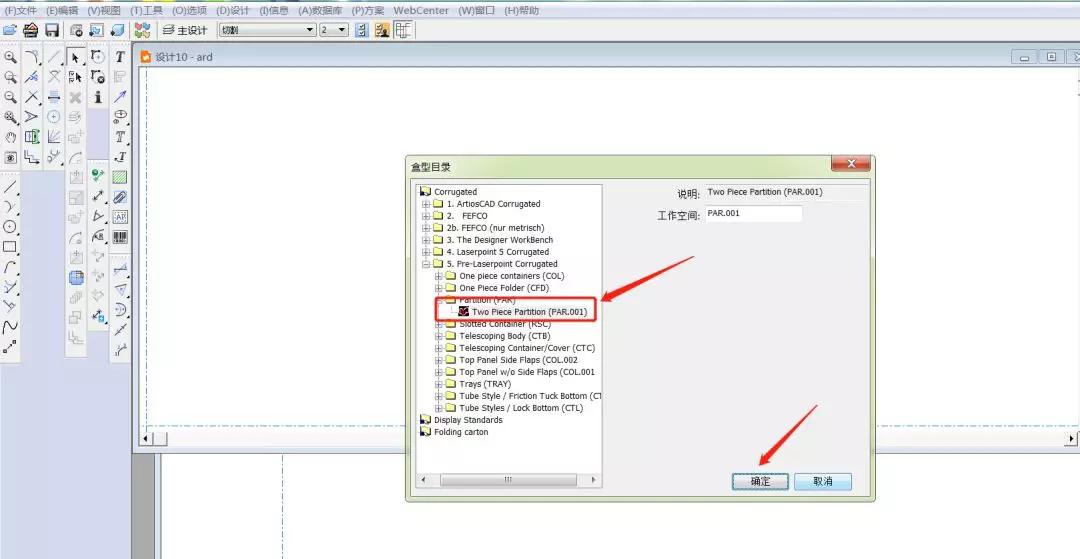

第一步：打开盒型图书馆，快捷键Ctrl+2.

找到5. Pre-Laserpoint Corrugated，点击打开，找到Partition (PAR)并点击+号打开，再选择Two Piece Partition (PAR.001)，点击确定

第二步，选择纸板B楞和单位MM

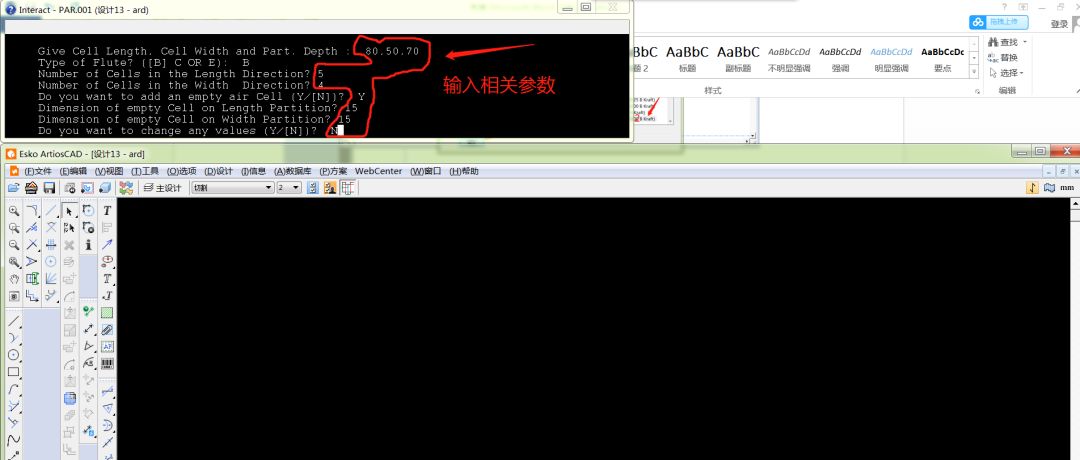

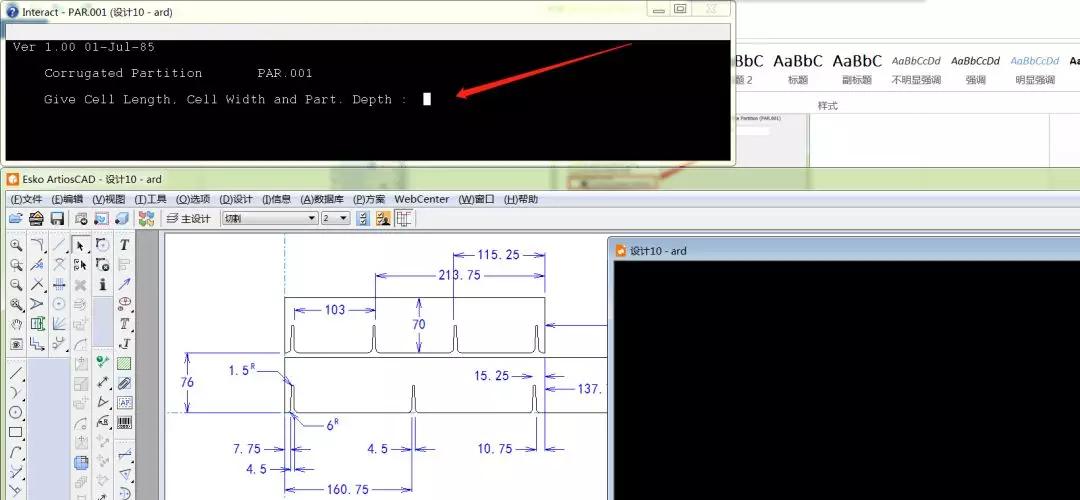

第三步，进入参数录入界面。在这个参数界面，录入对应的参数。

参数一定要设置正确，否则出来的图纸就不对了。

首先，输入长宽高尺寸，这个是组合成隔档后的小格子的长宽高尺寸，且是制造尺寸。这个规律也是我自己摸索出来的，测试摸索了好多遍的。

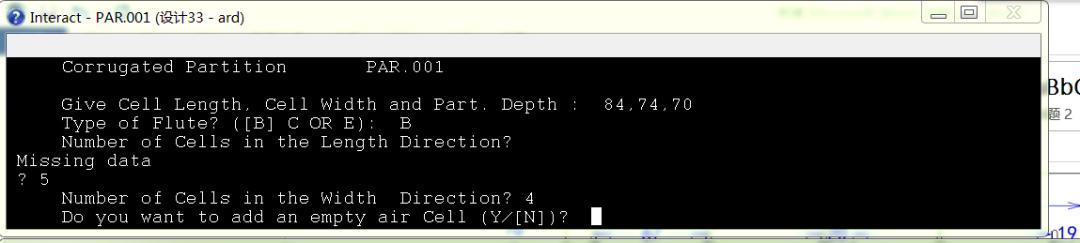

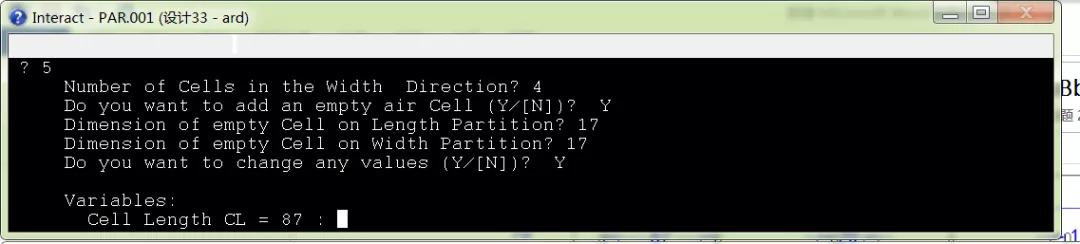

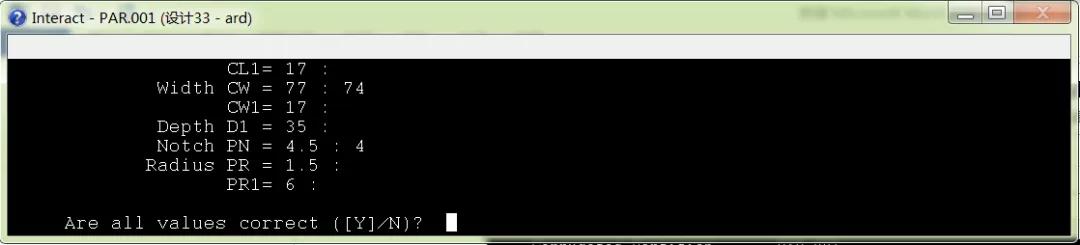

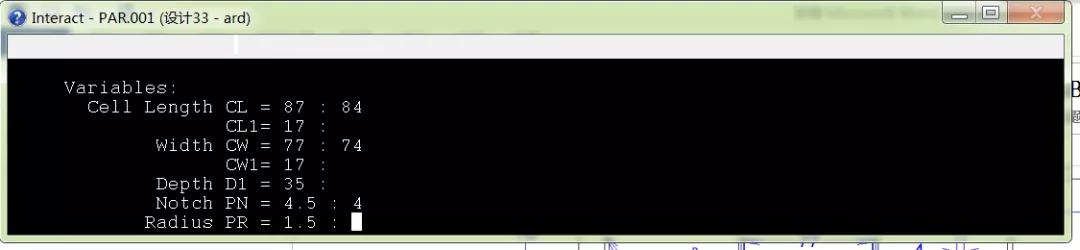

比如我这里设计的是单元格格子内径尺寸为80*70*70的隔档，长宽方向个数是5*4，B楞纸板厚度我将其改为了4MM，主要是想方便我计算。其参数设置如下：

大家按照截图的步骤和方法去设置。

设置完成后，点回车即可。

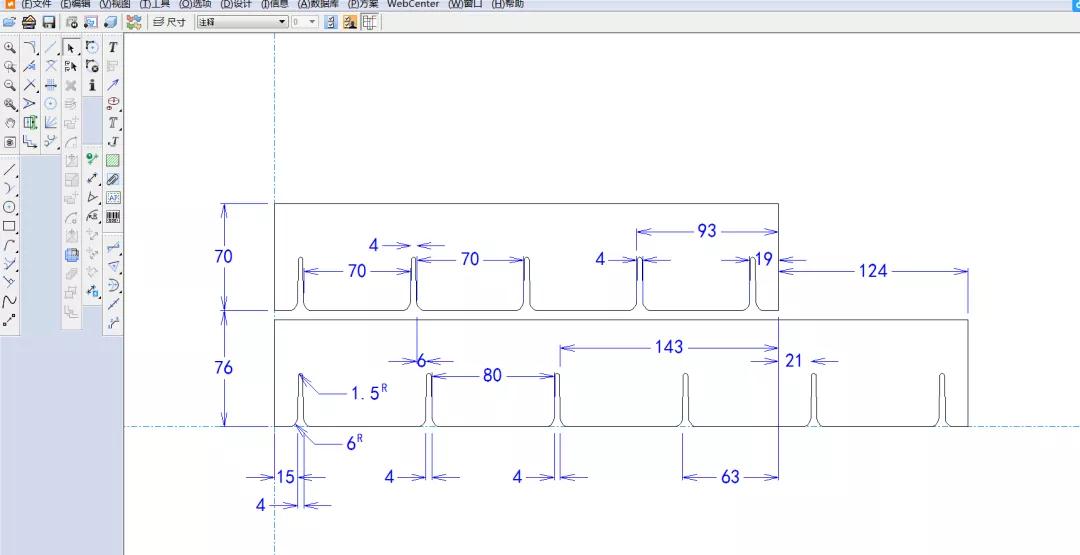

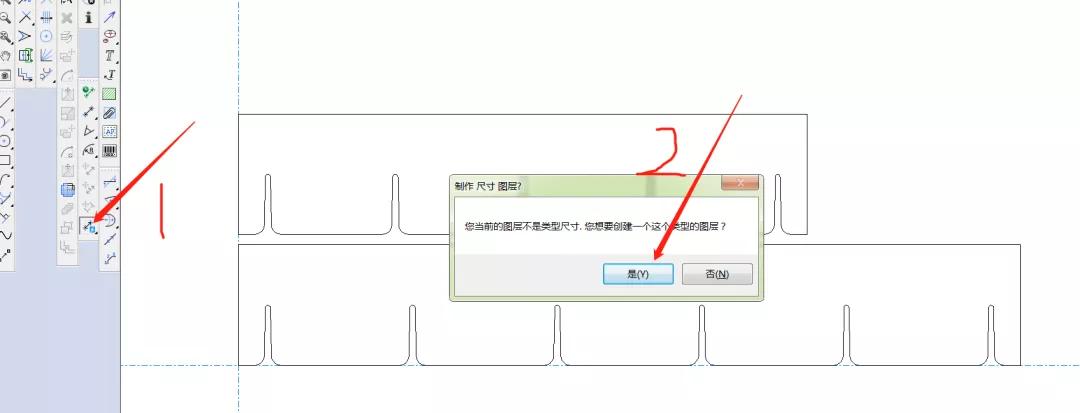

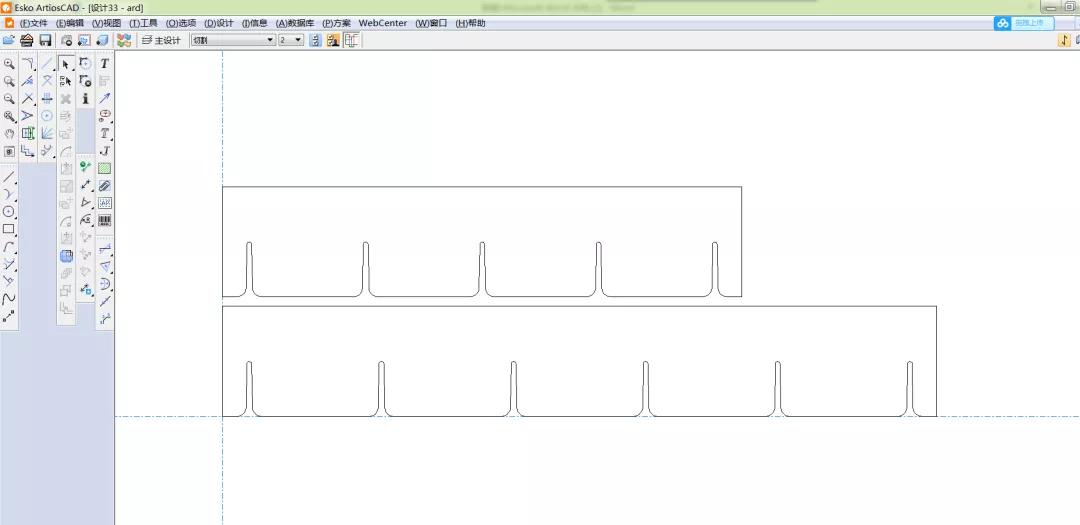

快速标注尺寸

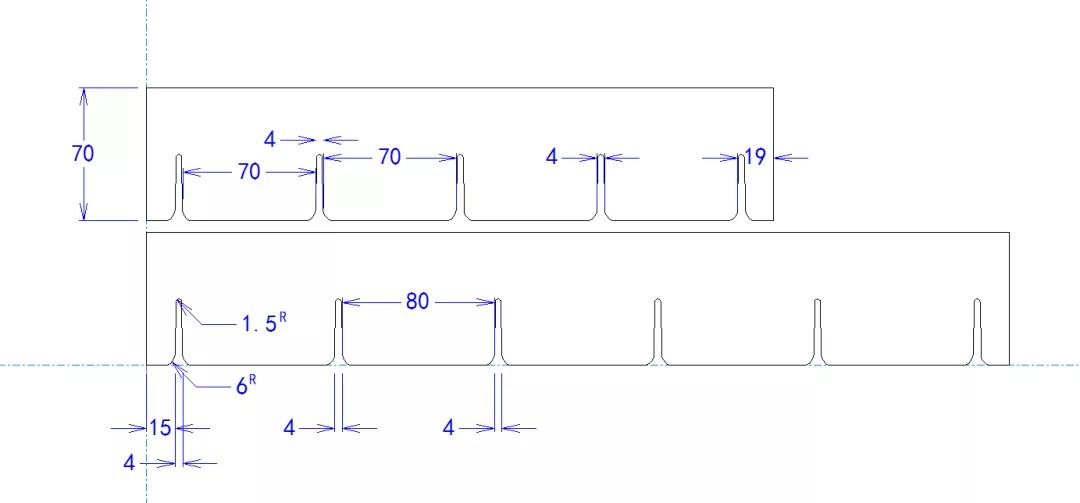

删除不要的尺寸

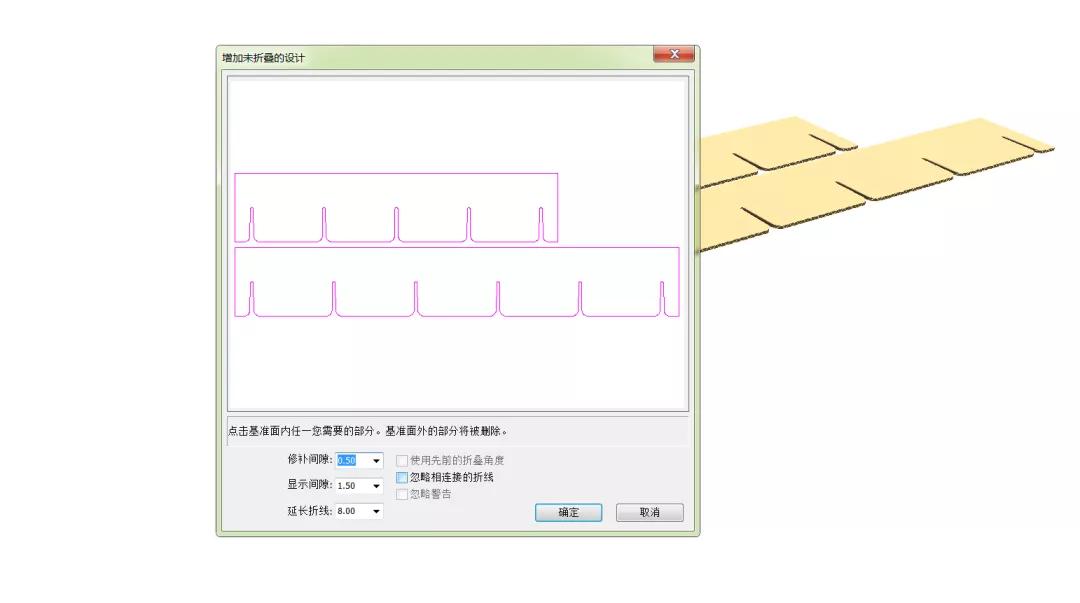

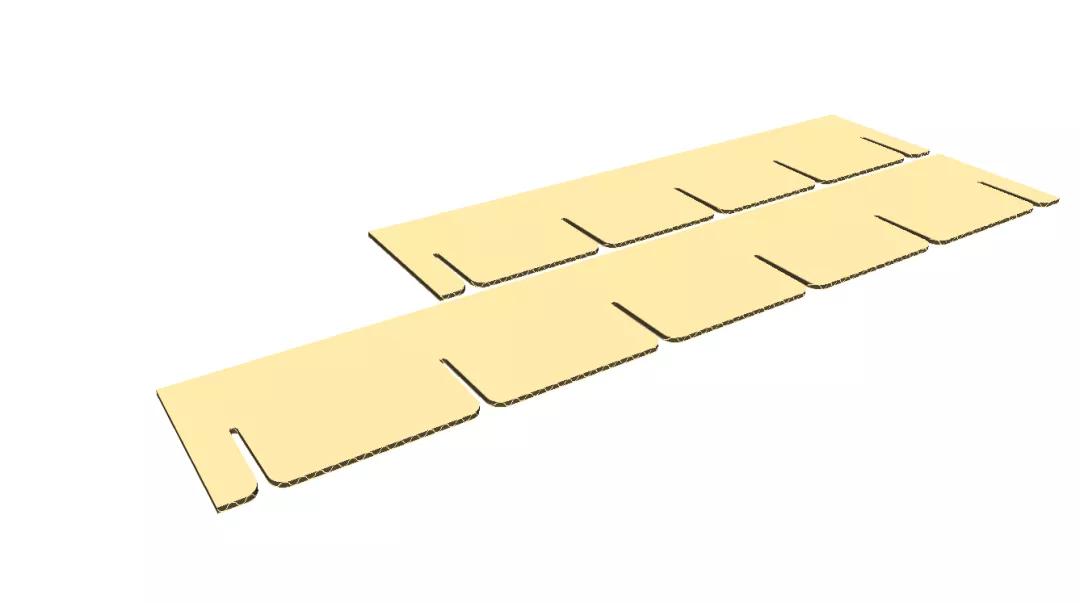

3D成型，快捷键Ctrl+3,点击确定

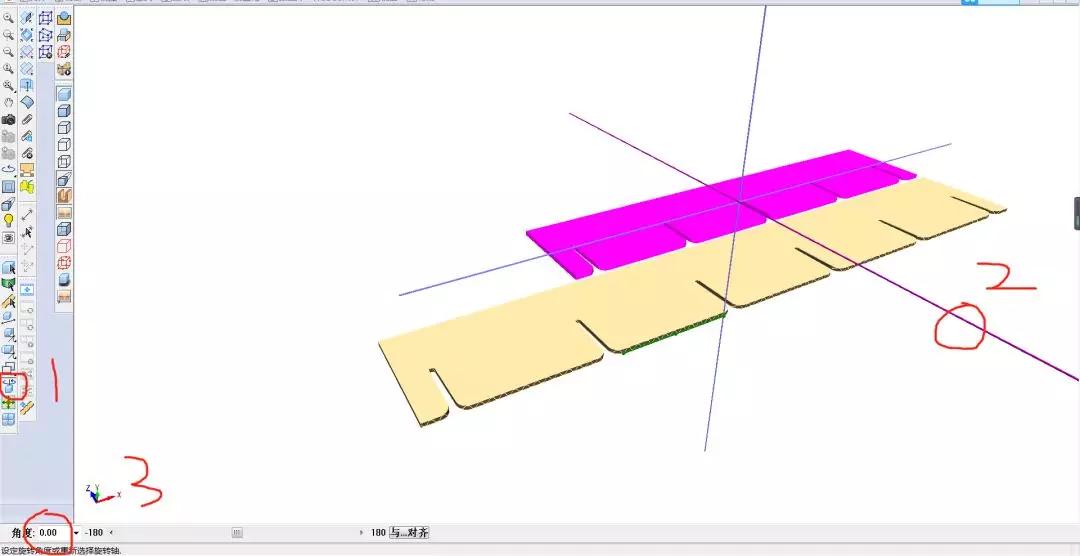

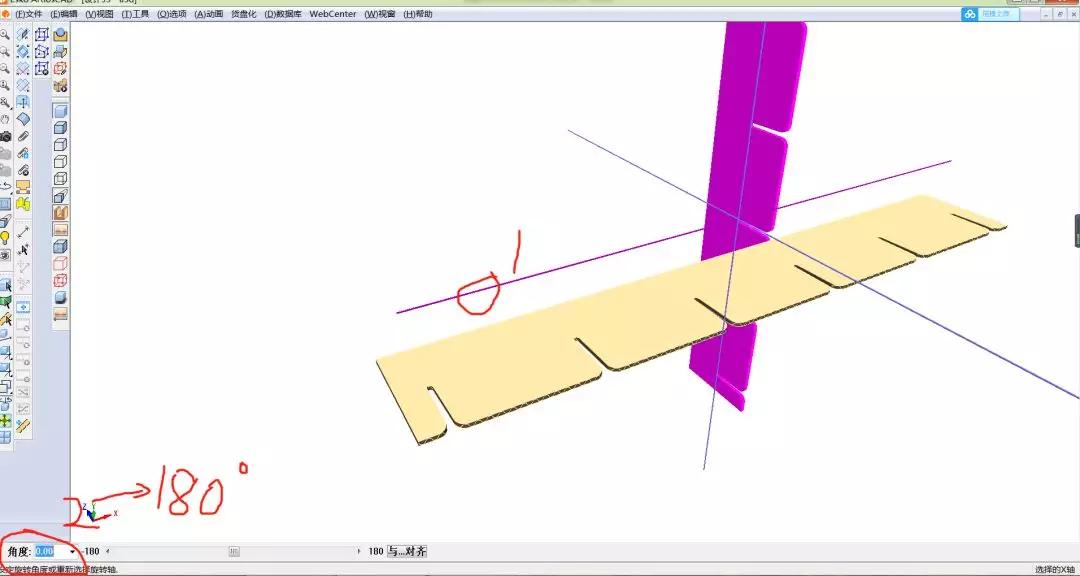

旋转物体：

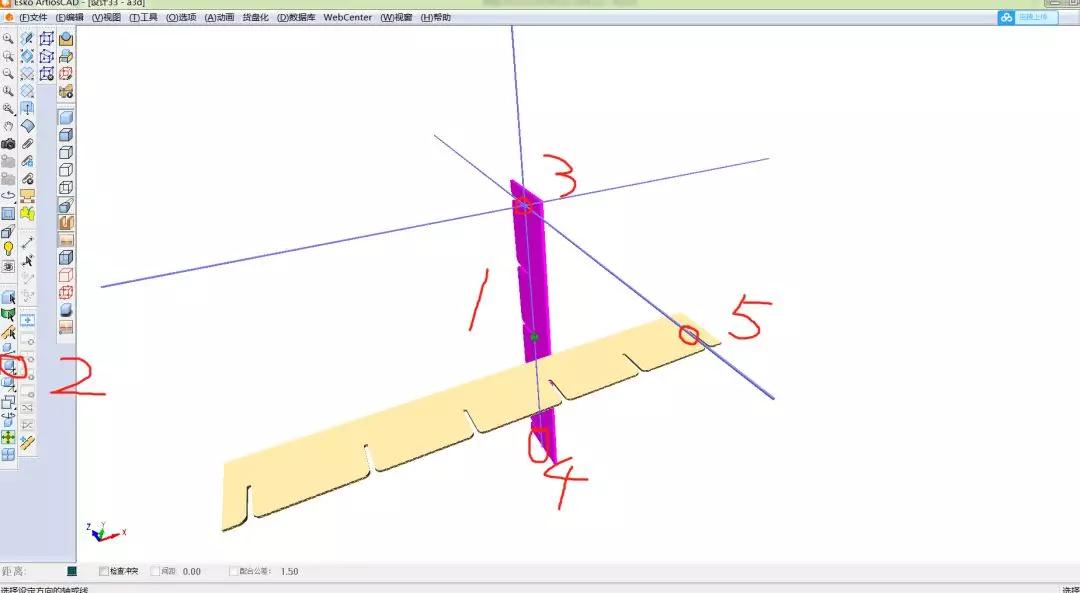

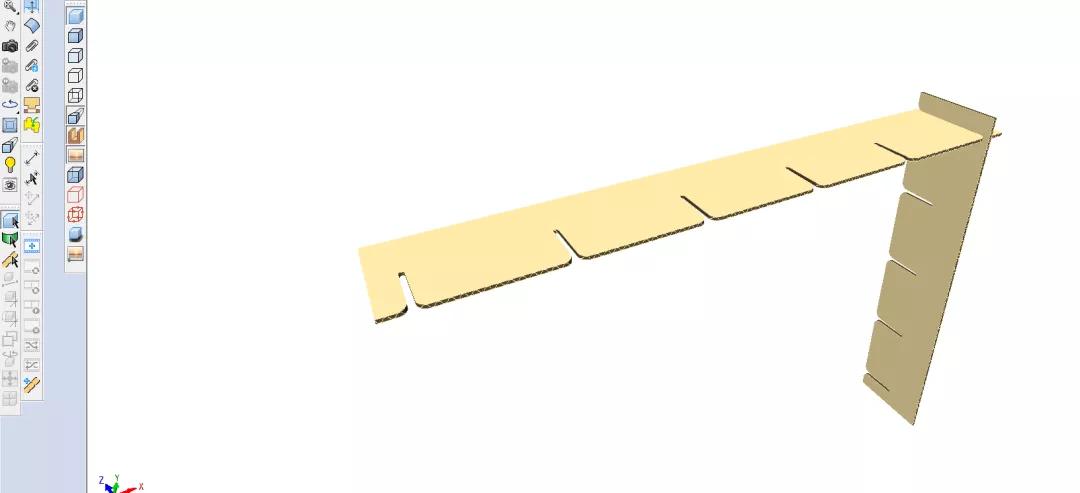

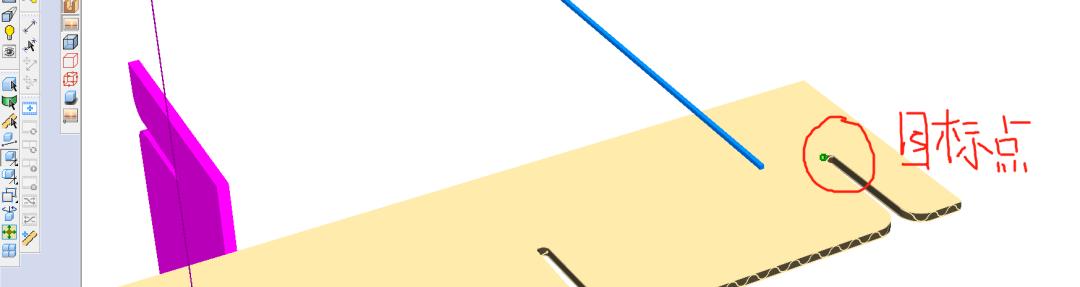

找准移动的点和要对齐的目标点，这样速度快还更准确。

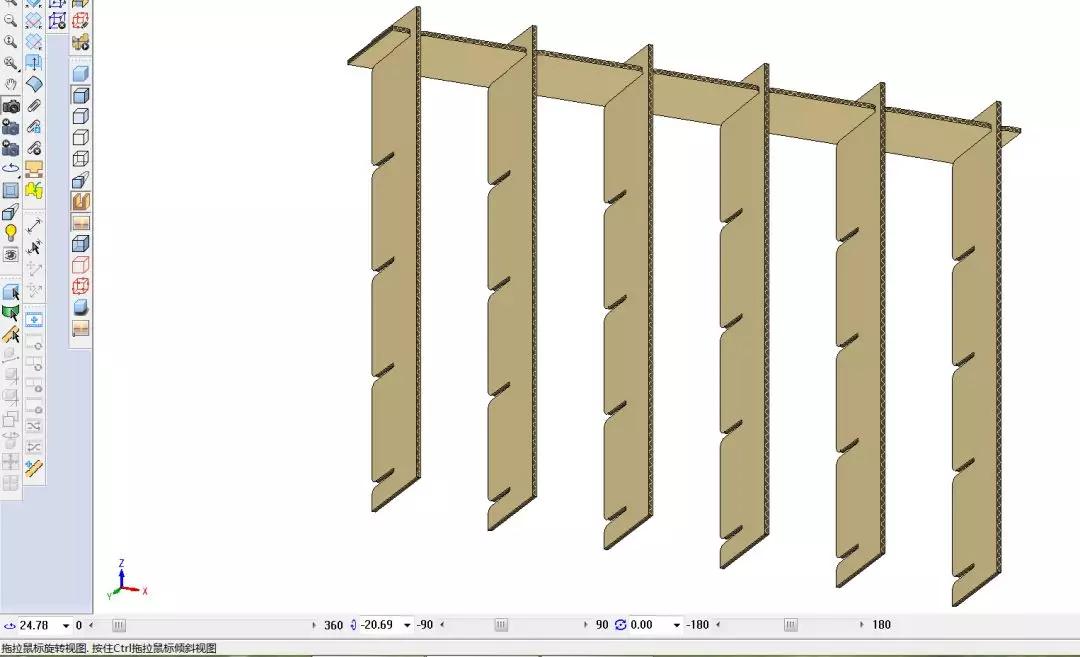

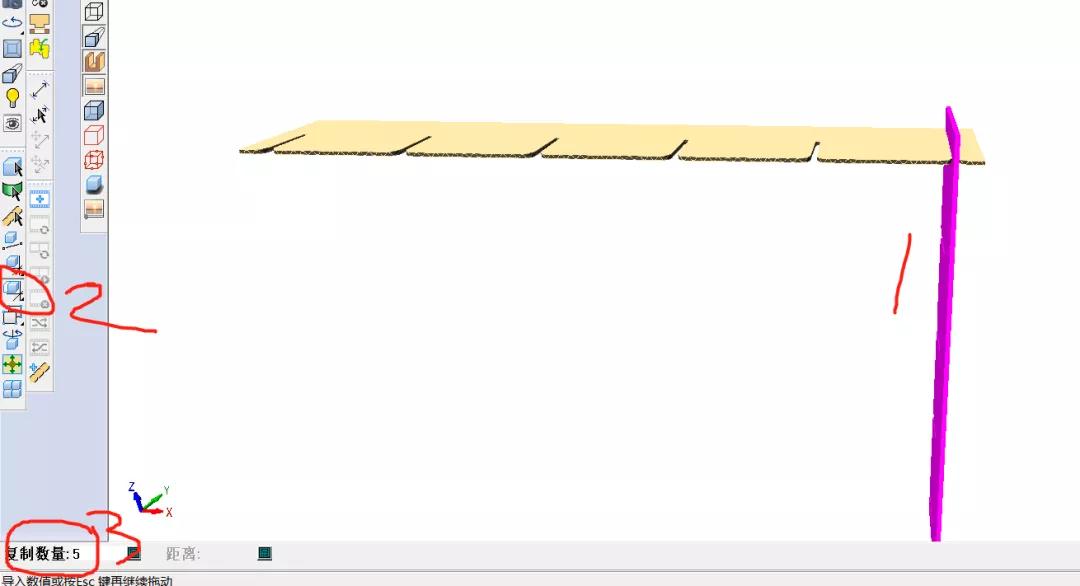

复制5个短刀卡

再复制4个长刀卡：

完成。

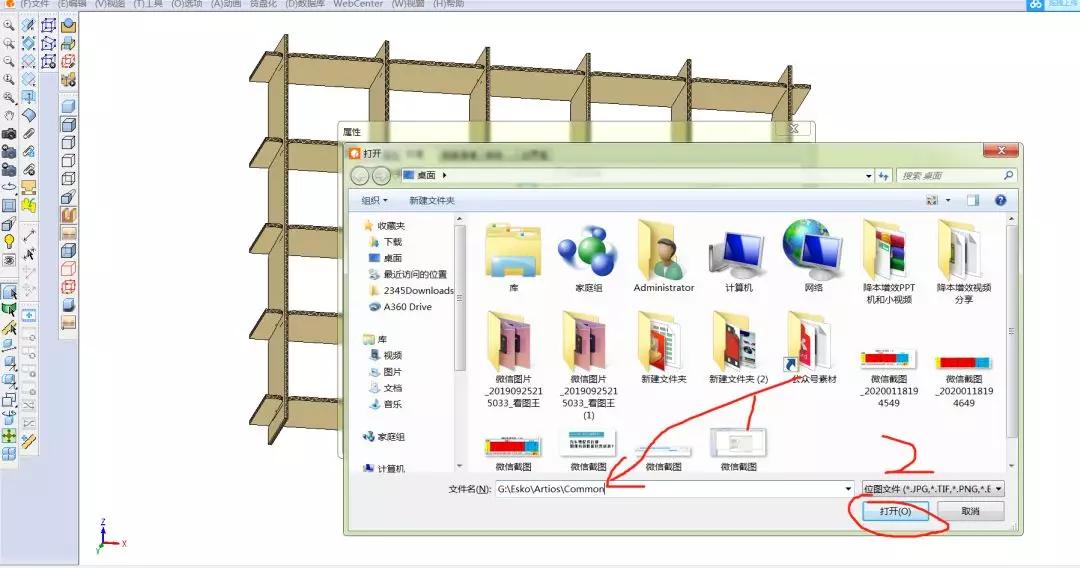

再改善下材质纹理：

方法参考下面链接：

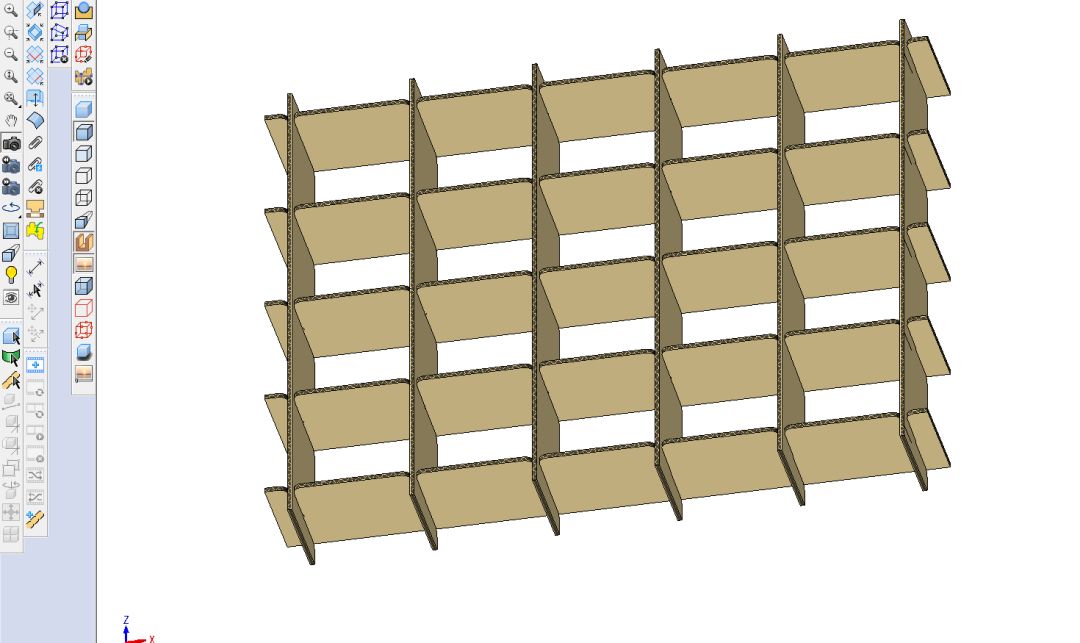

完成效果。

聪明有可爱的您，学会了吗？有什么不清楚的地方，欢迎留言或者私信哦！我一定会详细答复你的哦！
