工厂篇案例分享
◇ 项目名称
2号芯片制造厂（马耳他·纽约-2010年）
◇ 业 主
GLOBALFOUNDRIES
◇ 预制构件厂商
Unistress
◇ 建筑设计公司
M+W Zander NY Architects PC.
◇ 结构设计公司
M+W Zander NY Architects PC.
◇ 施工单位
M+W U.S., Inc. a Company of M+W Group
◇ 项目特点

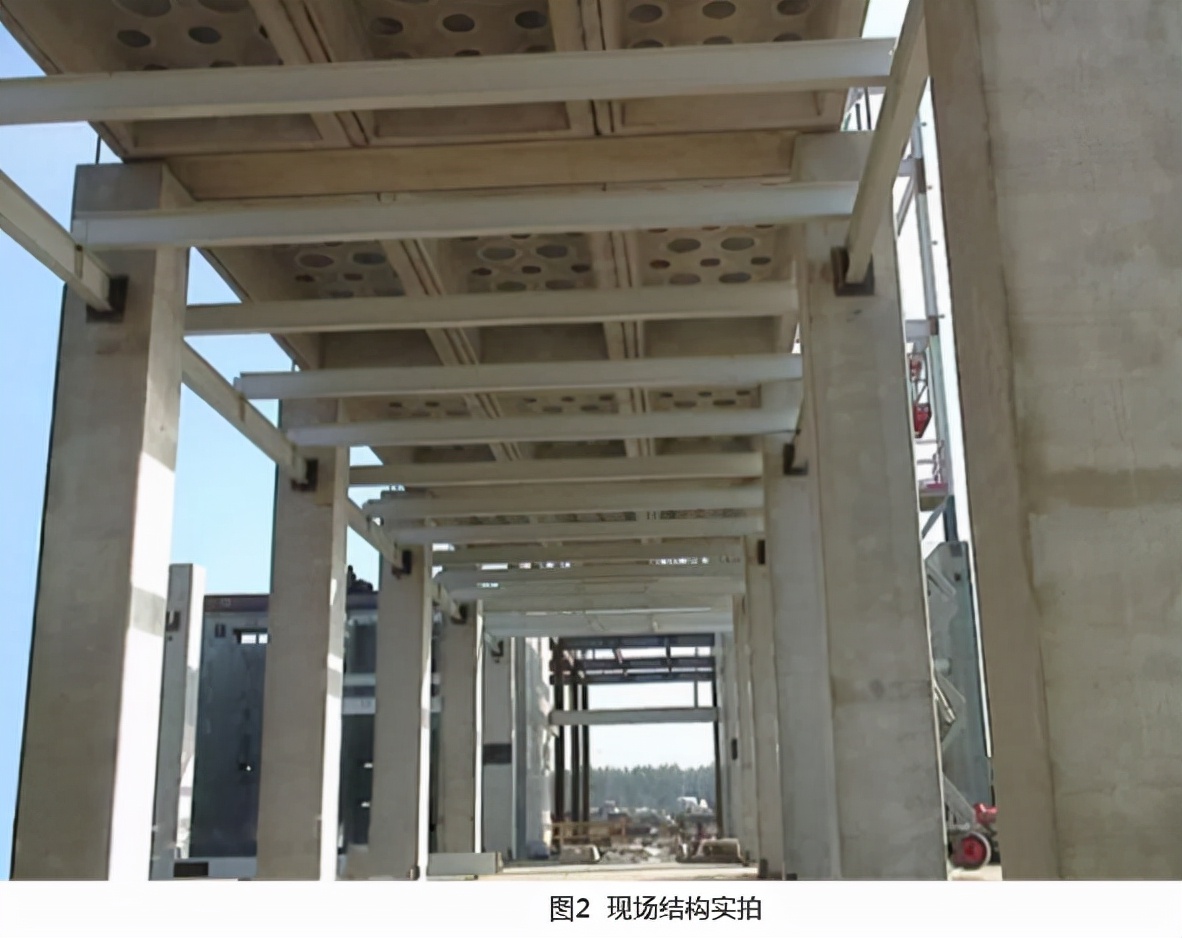

共1843块预制构件
-924块华夫格预制混凝土板
-232块预制自保温混凝土外墙板
-321根预制混凝土梁
-366根预制混凝土柱
◇ 项目/预制规模
325000平方英尺（*约 30193 平方米）
项目介绍
为了满足建造一个复杂的高科技设施的各种独特要求，GLOBALFOUNDRIES 将预制混凝土推向了极限，该设施将成为半导体制造的闪亮之星。半导体是电子行业的未来，从激光器到存储器和计算机处理电路，它都参与其中。
美施威尔集团 (M+W Group) 专门为高科技生产工厂和基础设施综合体提供全周期综合解决方案，也很熟悉这种类型的制造业敏感的施工要求。据美施威尔集团 (M+W Group) 副总裁兼施工项目负责人 Alan Asadoorian 说，这个面积 325,000 平方英尺（*约30193 平方米）的半导体设施将 "以世界上任何地方都没有的制造精度运行"。也就是说，选择预制混凝土是为了确保建造过程中的稳定性和在纳米范围内（即十亿分之一米）的无振动制造，因为任何微小的振动都会破坏产品。

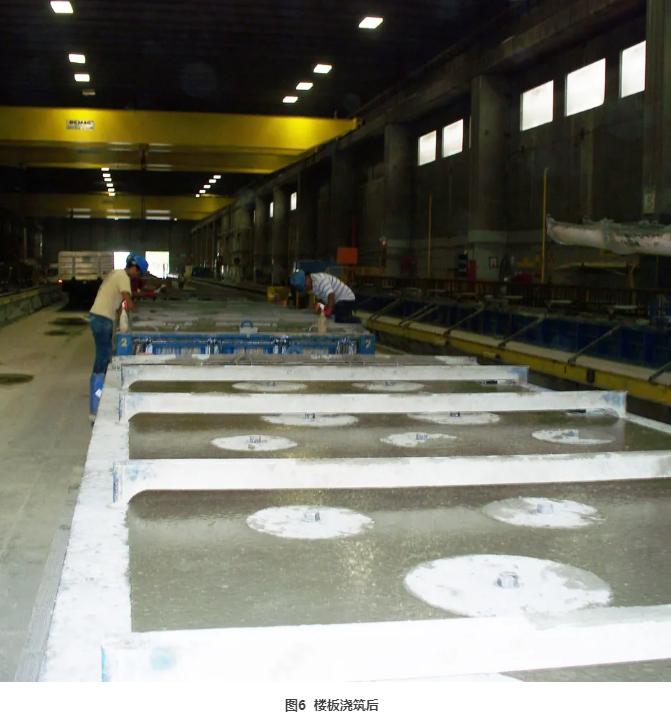

在这种精密建筑结构中，质量控制至关重要。Unistress 公司是该项目的预制构件生产商，负责在其控制环境下的室内设施中生产 1843 个混凝土柱、板和梁。室内受控环境能够保证构件生产不受外界环境干扰持续进行，从而保证进度要求和成本控制，对于这种规模的项目来说很重要。

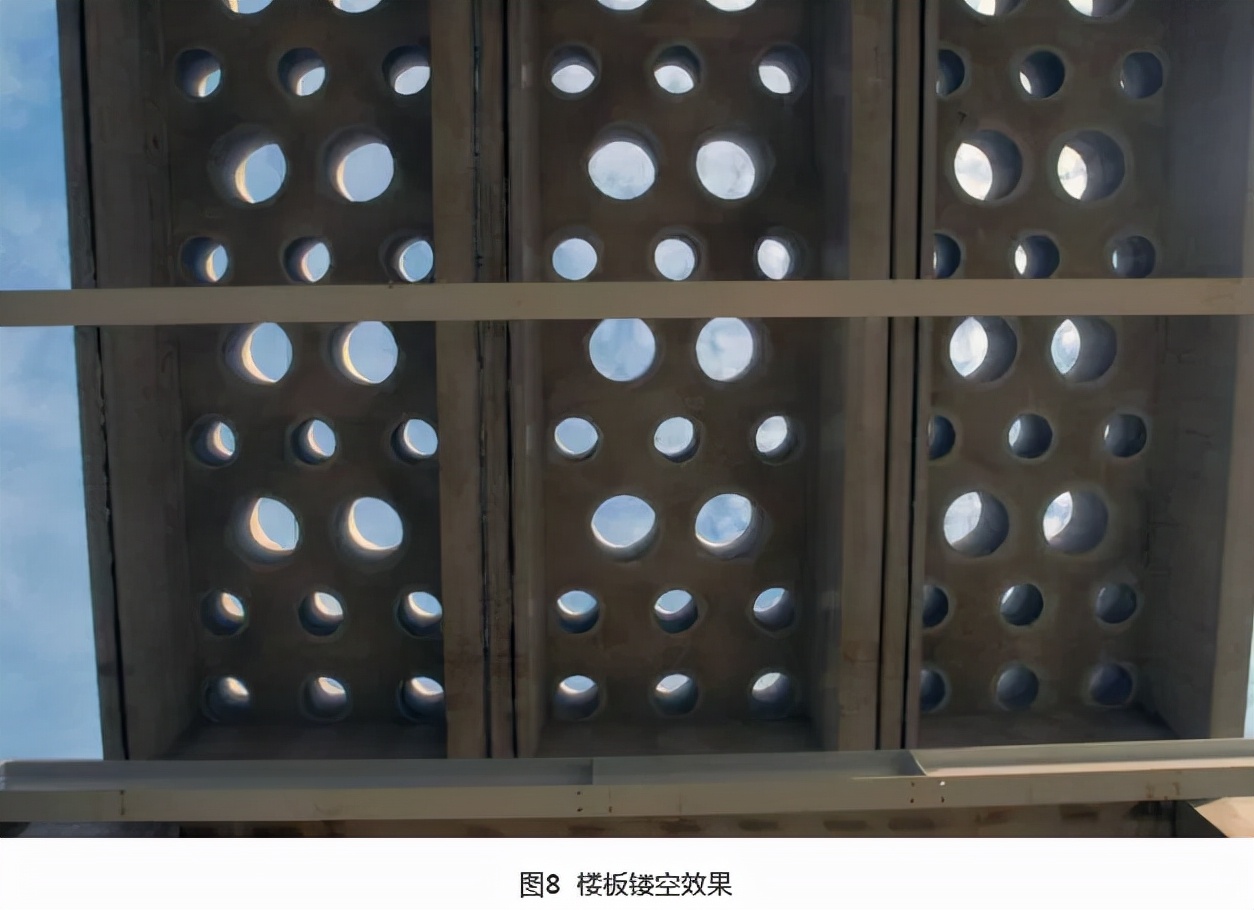

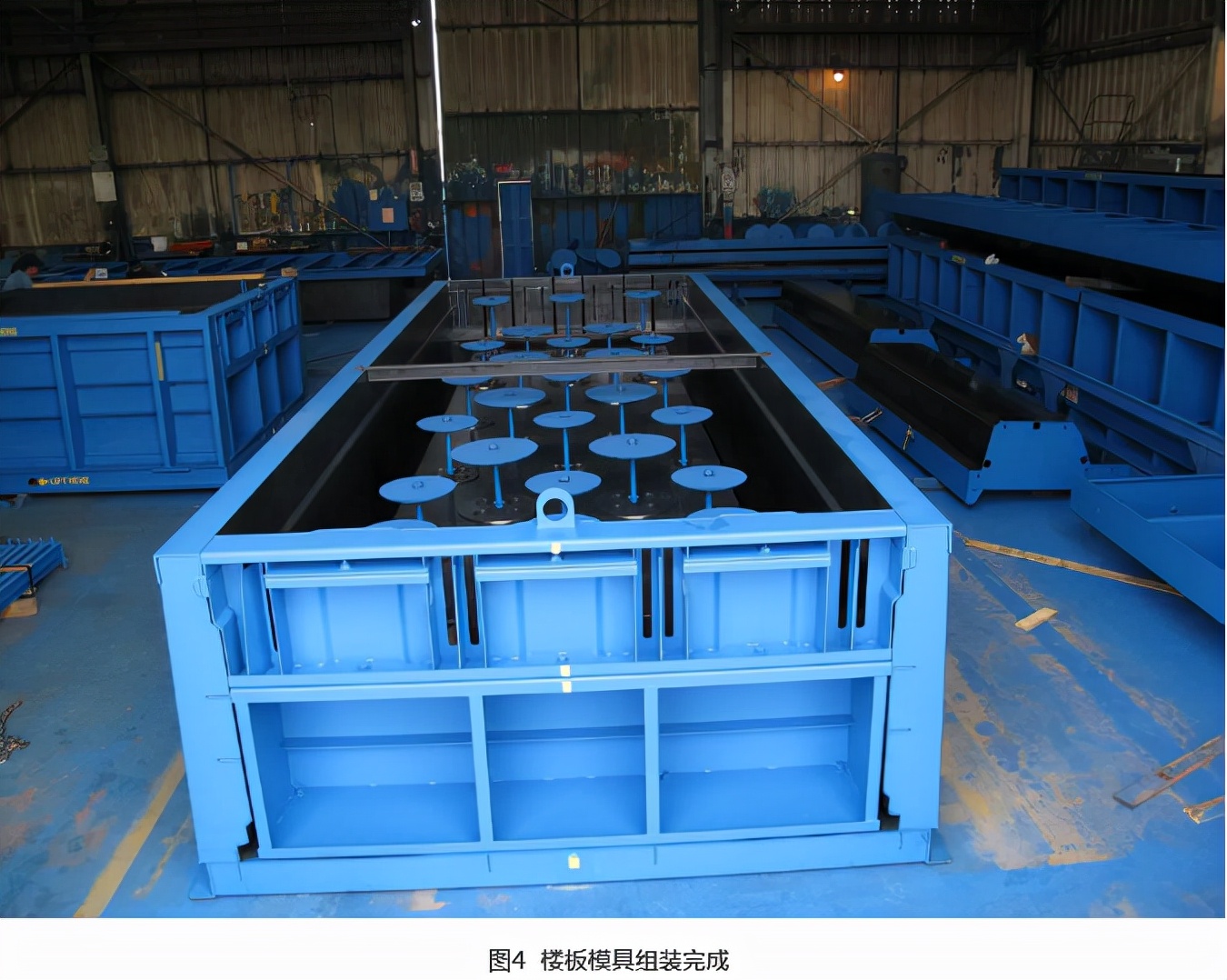

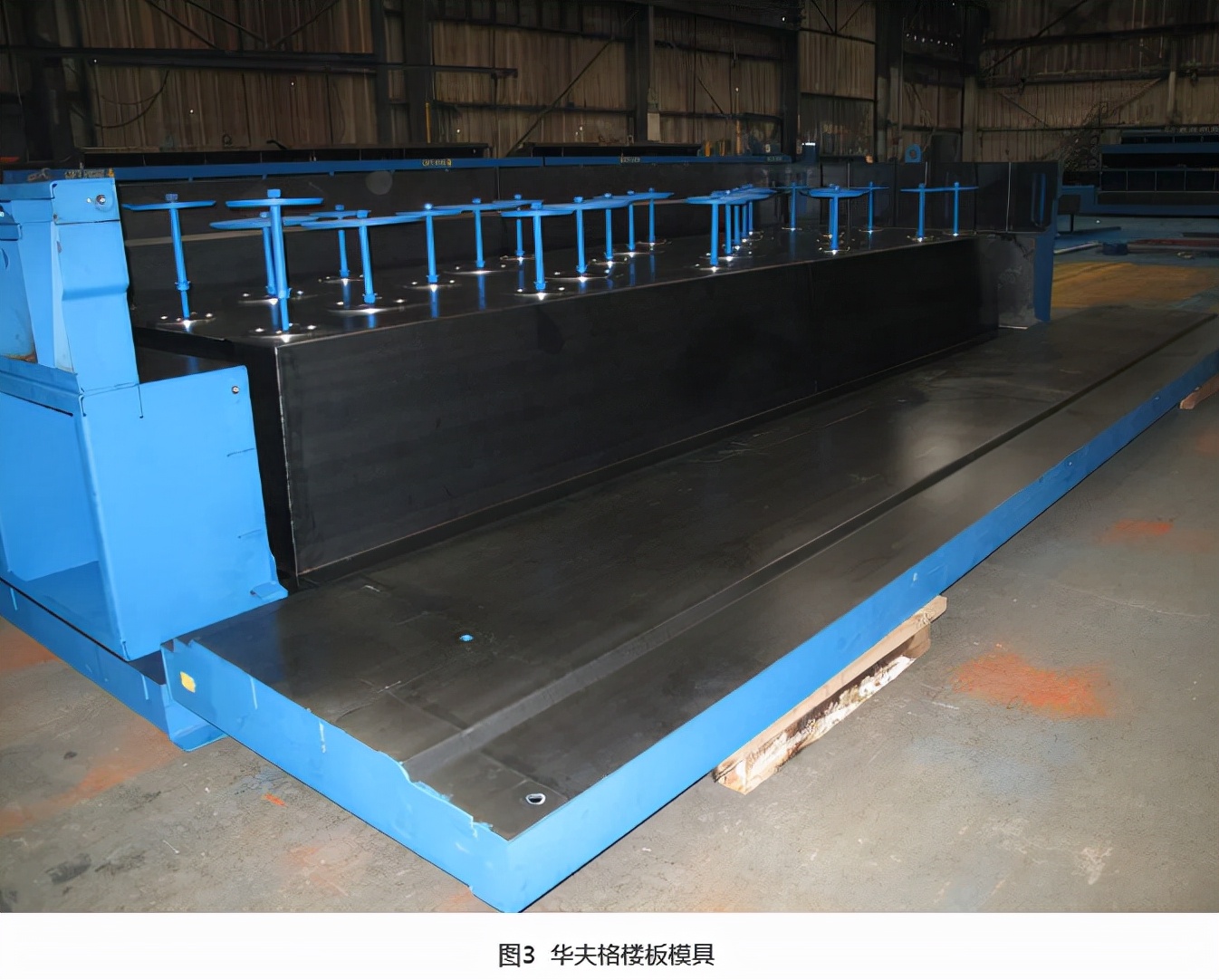

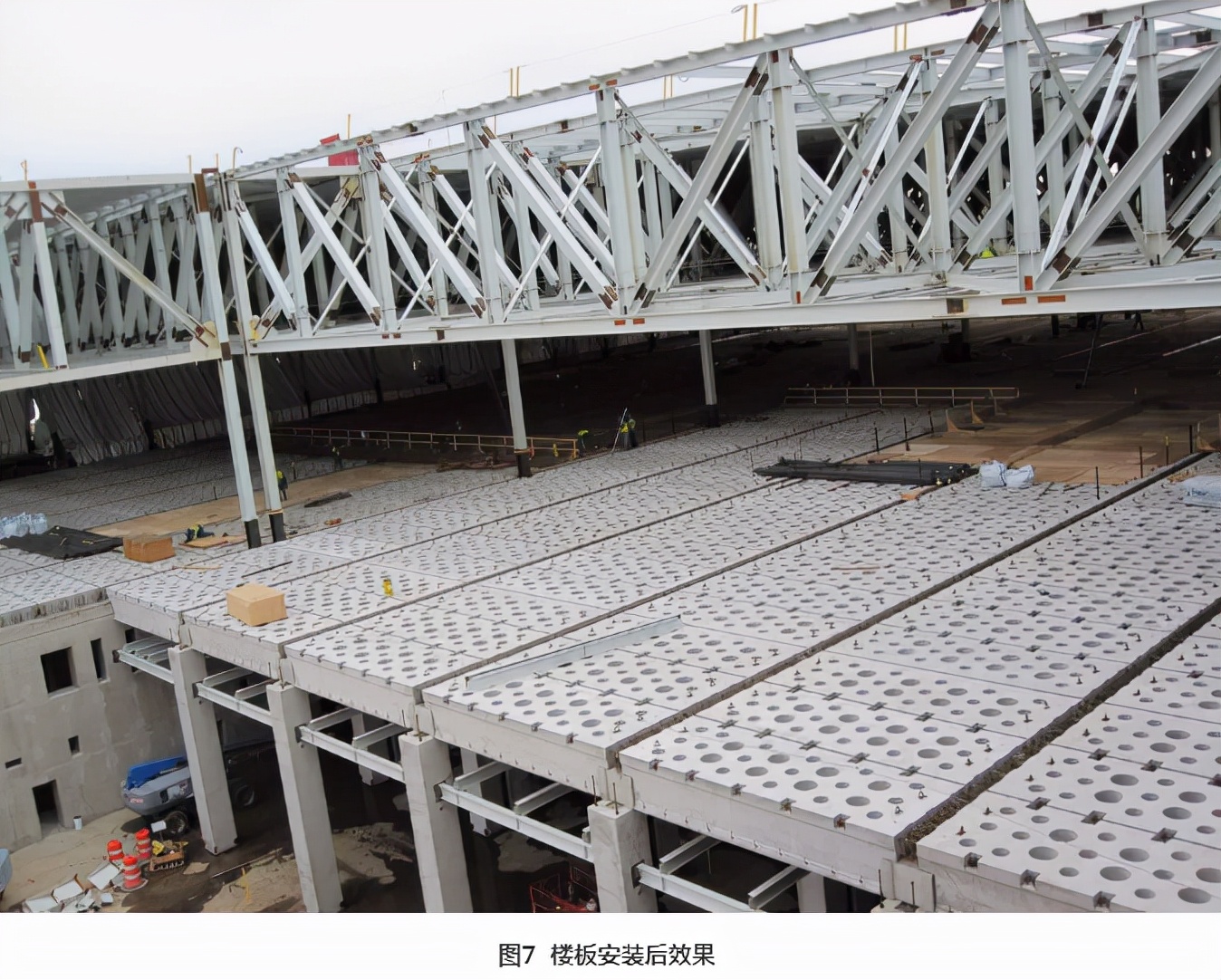

该建筑使用了 924 块华夫格楼板，每块预制混凝土板都包含一个 350 根钢筋扎成的钢筋笼。这些特殊的楼板实际上充满了孔洞，据 Asadoorian 说有 27000 个。在这种情况下，有洞的楼板是一件好事，因为孔洞方便设备管线布置。Unistress公司的首席工程师Eric Lillie说，华夫格楼板的设计必须是"......极其高效......而且足够灵活，可以轻松地将产品从模具中取出"。Asadoorian 补充说，"现浇的华夫格板会增加时间和费用成本......并对现有的施工团队造成严重负担，"因此，预制混凝土成为首选的解决方案。
这个耗资42亿美元的项目，其中8亿美元用于建造设施本身，计划在2012年完成建设并生产半导体。该设施展示了预制混凝土令人难以置信的灵活性，以及其满足制造最小的电子元件所需的高标准和复杂要求的能力。
