在工业设计中，给客户提交外观文档和结构文档是比较讲究的，总是希望在客户把款打过来后才会把最关键的外观文件和结构文档交付给客户，其中结构文档是可以直接用于制作结构手板以及基本可用于进行模具设计的三维实体模型文档。这是我们在设计服务上吃了多少亏才悟出来的铁律，社会上总是有些甲方在拿到乙方的设计结果后就不付款并私底下再找别人修改设计，甚至直接拿去使用了。那么在甲方客户把款打过来之前，最关键的文件的提交最好还是有所保留，别和我提这是什么信任不信任的问题，我们也曾信任过客户，并有过惨重教训。
配图附1 工业设计
在提交关键模型文件之前，有什么较为合适的文档可以提交给客户查阅并可对阶段设计结果进行评估（或评审）呢？就产品结构设计来说，在Pro/E（Pro/ENGINEER）时代，比较流行的是使用Edrawings进行打开并转存模型文件，对方在没有安装Pro/E（Pro/ENGINEER）相应版本的情况下，也一样可以打开文件查阅并评审产品三维模型设计，可随意翻转模型视角，查看剖截面，测量相关对象的尺寸等。在Creo时代，尤其是使用最新的Creo Parametric建立的三维实体模型，用Edrawings来打开可能就出现打不开的情况，这时候怎么办？不着急，这里告诉你一个解决方法，那就是在Creo Parametric中将模型文件另存为格式为PDF(U3D)的文档，这样如果对方电脑里安装有Adobe阅读器软件，那么就可以利用Adobe阅读器软件打开该PDF(U3D)文档，随意查看三维模型效果，包括翻转模型等。
配图附2 PDF Reader Pro
以Creo Parametric 6.0为例，要将一个装配ASM文件另存为PDF(U3D)格式的文件，其操作方法如下。

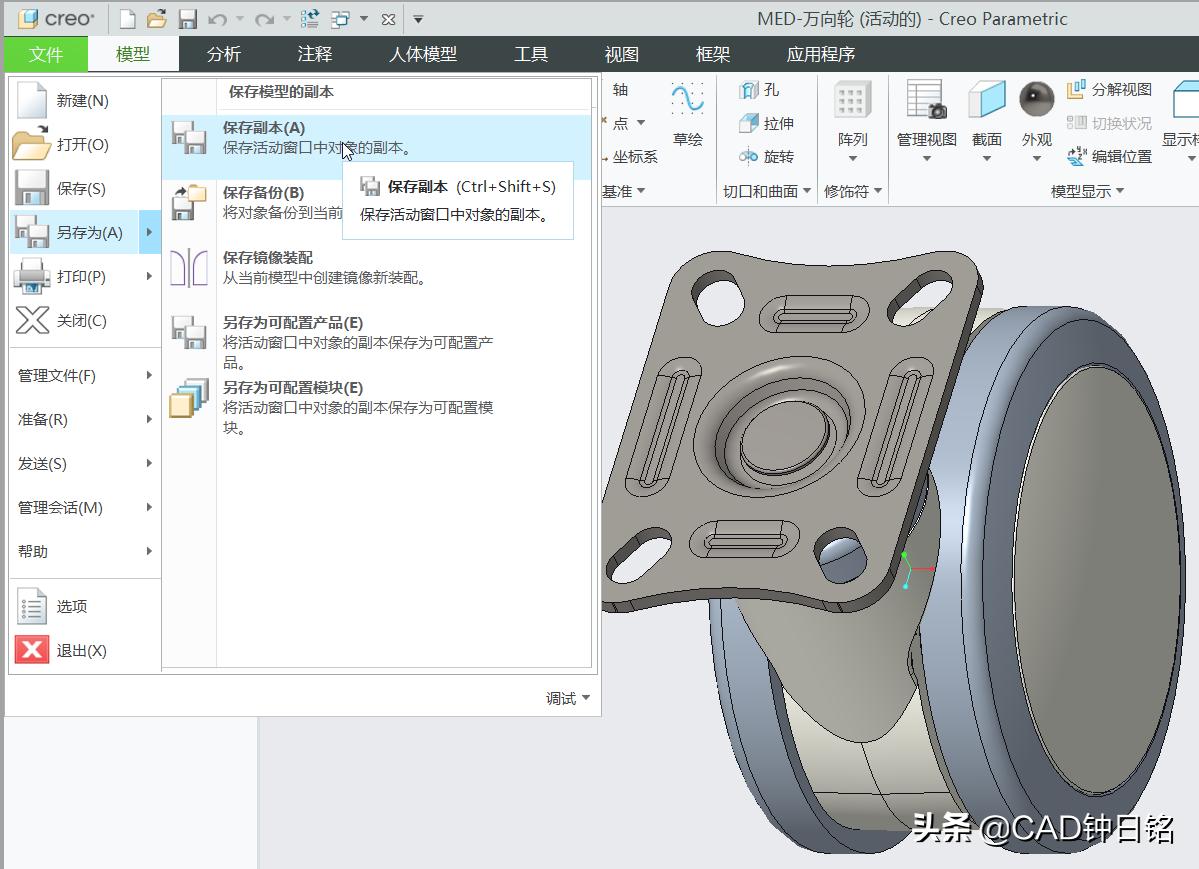

（1）在功能区"文件"应用程序菜单中选择"另存为"|"保存副本"命令，如图1所示。
图1

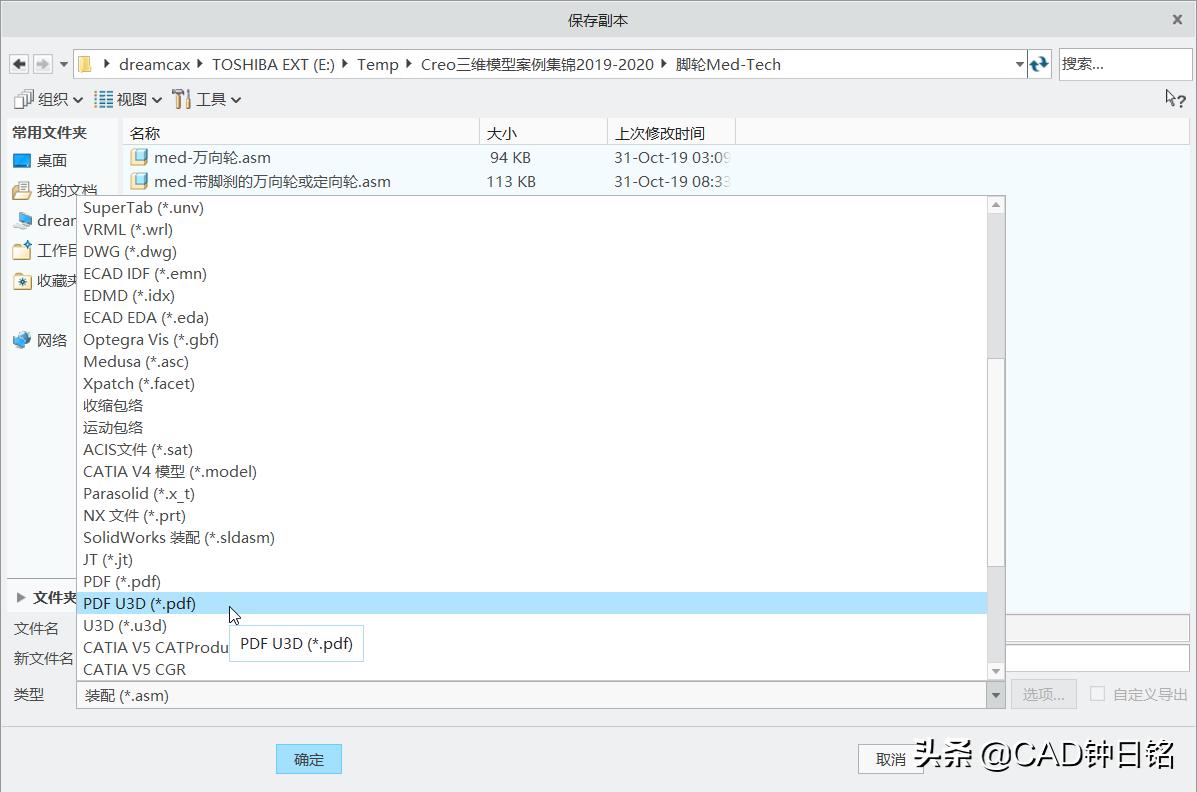

（2）在弹出的"保存副本"对话框中指定保存的目录路径，从"类型"列表框中选择"PDF U3D(*.pdf)"，如图2所示。
图2
（3）在"保存副本"对话框中单击"确定"按钮，系统弹出"PDF U3D导出设置"对话框，如图3所示，在"常规"选项卡上设置页面和显示参数，尤其渲染样式设为"实体"。
图3

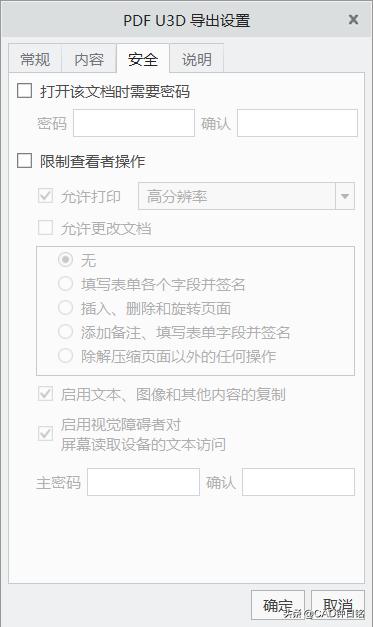

如果需要，可以在"PDF U3D导出设置"对话框中设置"内容""安全"和"说明"选项卡，其中，在"安全"选项卡上可以设置打开该文档时需要密码，以及设置如何限制查看者操作，如图4所示。
图4
（4）在"PDF U3D导出设置"对话框中单击"确定"按钮。
之后便可以使用相应版本的Adobe Reader Pro阅读器等来打开该PDF文件，看看是不是可翻转三维模型视图等？小伙伴们，可以去试一试看看哦。
当然，Creo软件套件中的Creo View Express在某些应用场合上也是一个不错的选择，有兴趣的朋友可以去研究一下。
