西门子强电箱SIMBOX
今天，我们来聊聊强电箱配置的那些事儿。
不少人觉得，哎呀，这块好专业，还是全交给装修师傅鼓捣鼓捣吧。最后给我列个清单买啥就成。
其实呢，多数情况下，开发商布置的配电箱功能都比较基础，何况配电箱的配置和家里购买的电器关系很大，一不留神，就可能有用电安全隐患。
在装修前，最好像老妈子般的嘱咐，向装修师傅把家里的电器布置交个底：
交底清单
➤ 空调。是不是中央空调，装不装地暖，多大功率？
➤ 热水器类型。不同数量和规格的热水器，布线所需的线径不同，这个要在交底定位时说清楚
➤ 厨房的厨电布置的草图。确定好厨电布置和功率，考虑布几路线过去
➤ 照明线路怎么分？需要考虑将浴霸（卫生间取暖器 ）归到照明里面，还是专线里面。专线稳妥，但会增加装修成本
➤ 开关插座。各个装修公司报价里的开关插座计价方式不一样，有按平方、按线长、按开关插座数量等计价的。该要的开关插座还是少不了，该按负荷考虑普通插座是布两路（最少两路）或者更多
你交代清楚，装修师傅才能对症下药。噢，原来你需要：
▶ 这么大尺寸的配电箱
▶ 配电箱布置这么多回路
▶ 留这么多的预算
装修师傅内心的小九九是咋样的呢？
我们就用交通网络这么形象比喻一下。
配电箱选大选小？
好比交通枢纽中心的容量定多大
配电箱该买多大呢？这是个问题。
13MW 配电箱
市面上配电箱大小是用模数来衡量，每个模数18mm。但是买多大，要看你家用电器的总功率。
一个最简单的例子，假设某地区有10000辆汽车，但是这些汽车可能会停在车位和路旁，真正行驶中的车辆，高峰时段可能是5000辆，如果是午夜，可能仅仅是1000辆不到。
干路的设计，要保障高峰时期不出现拥堵。强电回路的设计遵循类似的原理，容量设计主要参考家中用电器的总功率和可能出现的峰值功率。
断路器配置怎么弄？
强电的交通网了解一下
强电的交通网分成3种：大马路、小马路和专线。
大马路和小马路的区别，就是电线横截面大小的区别。
4方线和6方线算大马路，2.5方和1.5方算小马路。横截面越大，能承受的最大电流也就越高。
专线类似于生活中的专用车道。
多重要的人物走专线？其实看你的生活方式。
家里经常没人住？可以让冰箱走专线。否则厨房短路，冰箱里的食物就毁了。
以下是线径和承载电流的关系：
入户线，也就是干路。目前新建住宅，入户线普遍为10平方毫米线径，支持40A，50A，63A三级电流，基本能够满足一般家庭用电器峰值功率要求。
如果是联排别墅或者平层豪宅，有中央空调和大量高功率用电器，那么16平方毫米线径则是必须的。
断路器回路咋看？
四通八达的马路要安全
强电交通网支路设计，主要考虑使用场景和用电器功率。
客厅
主要围绕空调考虑电路配置，是中央空调？还是后装挂机空调或柜机空调？
关于配的空调电线，取决于空调功率大小。1匹挂机用2.5方线即可，但如果家里使用的是3匹柜机空调，满负荷电流25A左右，匹配的电线应该是4方线。
如果空调功率大， 一般空调就接在专用回路上，而不是和其他家电、灯具共用一条回路。
卫生间
主要考虑热水器，是即热式热水器？储水式热水器？还是燃气式热水器？
即热式热水器：一般都是6-8kw或者更大功率，至少需要2x6mm²+1x4mm²线（三相电不需要这么粗，至少减半），换算成单相就是30-40A电流，单相电进户最多63A空气开关；
储水式热水器：太阳能、空气能都能算这里面，一般3kw内，2x4mm²+1x2.5mm²电线就够了，如果算峰谷电价的地方，可以加定时开关设定下半夜工作，好的储水式热水器不插电时保温能管好几天；
燃气式热水器：除了尽量不装在浴室里，其它方面都没问题，自带一个几十上百w的换气扇，普通插座就行，特别适合需要大量热水的浴缸用。
厨房
专线：记得给冰箱留条专线，长期出门关掉总开关，冰箱还能不断电继续工作。
其他电器考虑用2x4mm²+1x2.5mm²的线，厨房里大功率电器多，功率最大的一般是烤箱和电磁炉超过1kw，其它的很少超过1kw。微波炉、电饭锅、小厨电、油烟机都是1kw以内的电器。
由于大功率用电设备较为集中，一直是老房子发生“跳闸”的重灾区，因此，厨房必须单独设置一路供电。考虑到大功率电器极少同一时间全部满功率运行，4平方毫米线径即可胜任。
普通插座、照明
大功率的都差不多用专线了，插座用两组或者以上2x2.5mm²+1x1.5mm²线就行，这种线径够用，也好安装。
强电箱组合：pick哪种？看钱
在强电箱里，主要存在这几种类型：1P，1P+N，2P，漏保
在能确保有短路、过载、漏电保护功能的情况下，以220V接入的普通住宅一室一厅为例，小西推荐两个空开组合方案：

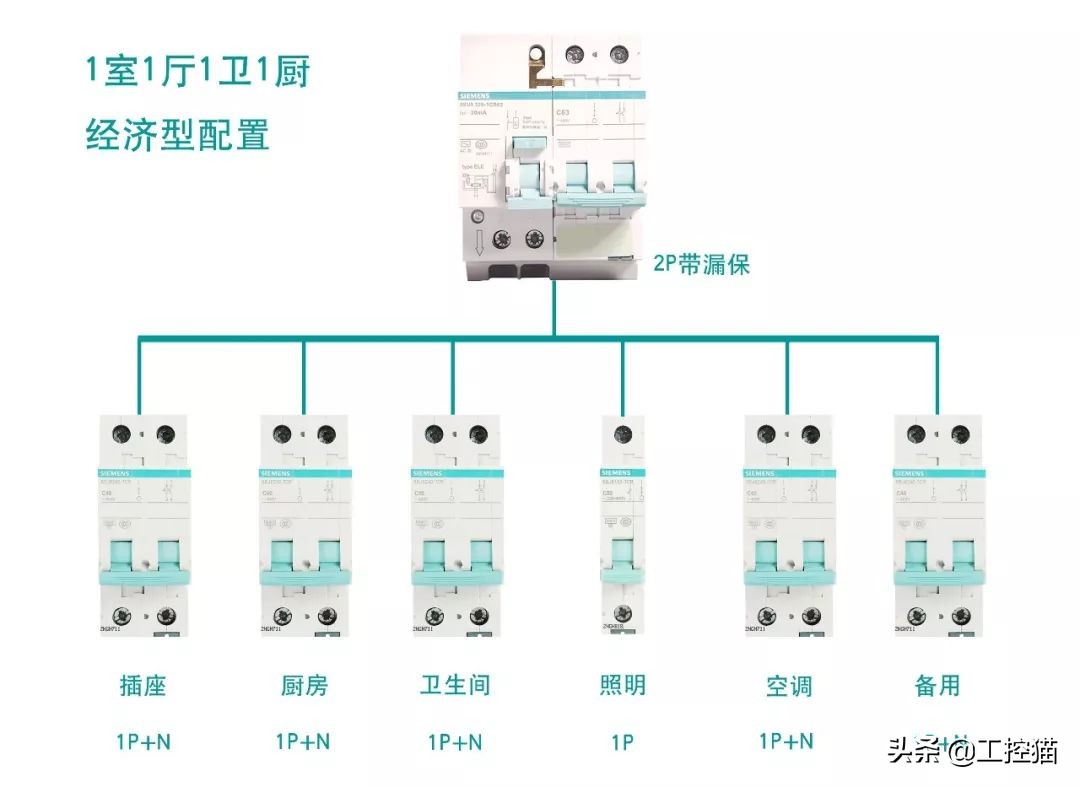

经济型方案：
总开关2P带漏保，除了照明线路外，其他线路用1P+N
优点：这是最经济、最节省的强电箱布置方案。
缺点：因为只有“总闸”具备漏电保护功能，这就意味着，家里数十个灯头和插座中，只要有一处发生漏电，则总闸断开，全屋停电。一个一个回路排查故障，并不是一件轻松的事情。
标准型方案：
总开关2P，除了照明外，其他线路用1P+N带漏保
优点：该方案与“经济型方案”最大的区别在于，将漏电保护功能下放给部分支路，一旦发生漏电情况，不至于全屋电器停摆。
缺点：漏保比空开贵，缺点就是钱袋子会受伤~
一个安全、可靠、符合实际的强电箱，竣工后应该如图，不仅空气开关布置规整，相应回路都会以文字形式加以标识，以备日后维护检查。
如果发现自家的强电箱组合容量小、支线少、漏电保护不到位？不要着急，@西门子家居电气，学习强电箱安装攻略，升级强电箱一点都不难！
