大家知道，05-08款斯巴鲁力狮高配版音响为麦景图（虽然是歌乐代工），主机分前/后期之分
近日有幸得到一款后期麦景图主机拆解，为大家鉴赏
前期的6碟主机，论坛里也有人拆解，甚至有电路图纸，苦于寻求改频而最终放弃，网上有改频成功的人，是通过复制澳洲版（无MD的后期主机）系统Flash，但是必须舍弃MD功能，但是这个主机MD效果比CD要好，再说这个主机又不靠FM来笼络人的耳朵，所以暂时放弃改频
这是前期主机

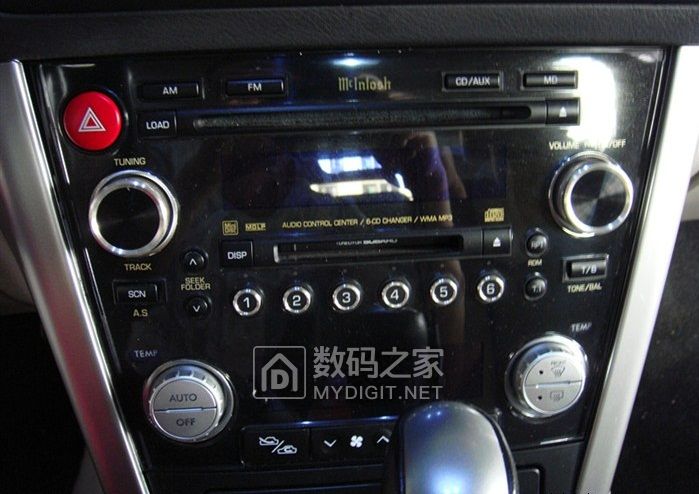

这是后期主机（日版）
后期澳洲版主机，没有MD
后来知道，澳洲版可以通过组合键进行收音地域切换。
还有很多组合键切换各种不同功能，最后会讲解……
先上机芯图
歌乐3代6碟机芯，还没打理灰尘，光头还未老化，坏了淘宝200左右能买到全新的（前期6碟为2代机芯）
东芝的芯片
MD机芯
索尼的芯片，这就怪不得为什么MD的效果比CD好了
主板部分
全貌
主控和前期（简称第一代）一样，都是M30624MGA，一颗可编程主控，所以各管脚功用和第一代主机不一样
DAC为BB公司PCM1793，数字滤波为BB公司DIR1703E，和第一代不一样的是，第一代DAC为BB公司的PCM1742KE，数字滤波一样
PCM1793网上评价，算不上和1794一样的顶级解码，但是比1794低2个级别，运用得好可以PK掉飞利浦的TDA1541
输出，歌乐自己的芯片，查不到什么资料，前期主机使用一个大芯片负责输出
电源部分

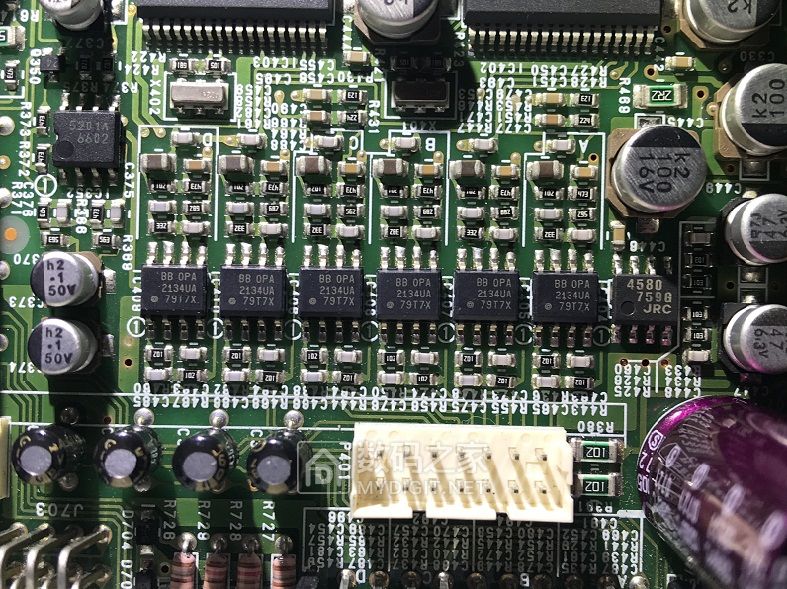

输出部分全部采用BB公司的OPA2134，唯一一颗JRC4580为重低音电子分频，前期主机全部为4580，这点要比前期高档很多
两组碟盒输入电容，金标依娜音频专用电容
输出耦合电容为依娜金标音频专用电容，6路平衡输出，总共12个电容，左边四个小的为AUX音频输入电容（前期主机没有AUX输入，需要修改电路）

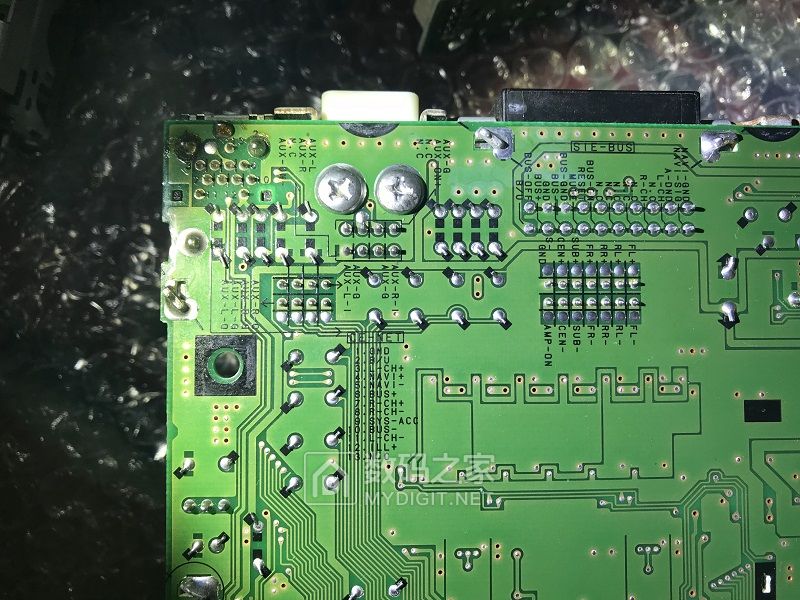

主板背面没什么原件，定义倒是不少
供电部分定义
从左到右，歌乐方形碟盒插口定义，AUX插口定义，松下大插口碟盒定义
最左边，是主控引出的刷写Flash接口定义，网上很多修改FM，首先就是修改显示108，就是通过这个接口刷写的Flash，还有接面板定义和MD机芯定义
前期主机可以通过组合键修改主频
1+AM 单数（AUSTRALIA）
2+AM 双数（EXPORT）
另一端连接面板定义
输出定义，比前期主机多了一路中置输出
主机玩法，不管是前期还是后期可以通过组合键调整各种模式，这款主机收音只有日频，无法组合键修改
通过以下组合键可以适当修改音效（设计时，为了适应不同车型）
1 + 3 + T/B WAGON CLOTH SEAT（皮卡布座椅）
1 + 4 + T/B SEDAN CLOTH SEAT（轿车布座椅）
2 + 3 + T/B WAGON LEATHER SEAT（皮卡皮座椅）
2 + 4 + T/B SEDAN LEATHER SEAT（轿车皮座椅）
2 + 5 + T/B THROUGH MODE（直通，无音效）
个人认为，听感上，布座椅低音效果要强烈一些
其实我发表这篇文章的初衷，是因为我想找一些关于这个主机的一些资料，修改收音频率，发现国内压根没找到，前期的主机倒是找到了，图纸，修改资料都有，所以我想把它写下来供其他人进行参考
我们把知识共享，是为了大家一起更好的创新，谢谢大家……
谢谢观看！
