A：当然要包地呀，不包地信号干扰咋办？
B：没必要包地啊，PCB板上布线空间不多，不够包地啊！
A：可是这电路后续串扰问题严重，真的不包地吗？
B：.....
这样的对话，想必很多PCB工程师都不会陌生吧，在做项目产品的PCB设计时，工程师都会纠结于包地问题，甚至多次讨论也没结果，那么到底需不需要做包地设计？很多资历老的工程师都会说视情况而定，那么我们如何根据情况选择？接下来我们一一分析。

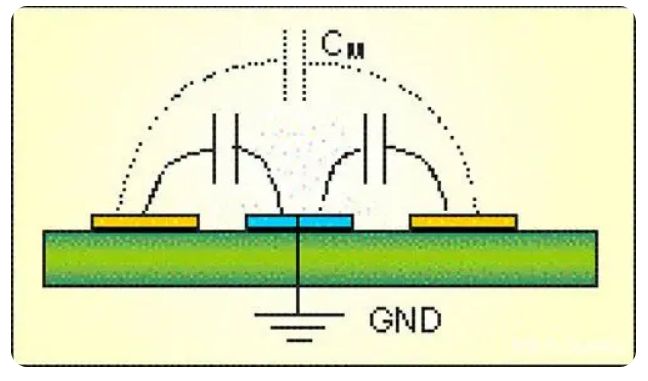

一般来说，包地的作用主要是为了减小串扰，减小串扰的工作原理如图所示：
包地线是指在PCB板上位于攻击线和被攻击线之间的隔离线，可以有效地减弱信号之间的电容，在插入屏蔽地线后，信号将与地耦合，这样做的好处是不会与邻近线耦合，可以大大降低线间串扰。
此外，包地线的作用不仅仅是屏蔽电场，附件动态线上的电流也在包地线上产生了方向相反的感应电流，包地线上的感应电流将产生磁力线，可以进一步抵消了动态线在静态线位置处所产生的杂散磁力线。
但需要注意的是：包地的不完整或设计不合理只会让PCB板造成额外的噪声和干扰，还会对阻抗产生影响。
那么什么时候需要包地？
需要说明的是，高速走线的设计跟包地没有多大的关系，这是很多PCB设计工程师的思维误区，真正有关系的是信号间的干扰（简称：串扰），而包地只是解决串扰措施的其中之一。
也就是说，若PCB板不存在串扰现象，包地有没有都无所谓。
但若是两层板，且没有参考平面，那么重要信号就必须采用包地，包地线的宽度最好尽量宽，宽度是信号宽度的两倍以上。此外尽量采用多打过孔，过孔间距小于信号线上信号波长1/5。
还有，若是一些非高频的单片机布线中，晶振、串口、重要的信号线、中断信号都需要进行保底处理。
当然还有单层板、关键信号线量测也要包地处理，这是因为若采用关键信号两侧包地，一方面可减小信号回路面积，另一方面也能防止信号线与其他信号线之间的串扰。
