“红旗”-9防空导弹系统是我国研制的新一代远程区域防空导弹系统，于上世纪80年*开代**始研制，至上世纪90年代初步研制成功，并于1997年少量装备部队试用。之后，又经过大量试验和改进，“红旗”-9防空导弹系统于2000年之后开始定型，并在该导弹基础上发展出舰载改型“海红旗”-9。2007年建军80周年成就展上，“红旗”-9防空导弹以模型形式首次展出，随后又在2009年国庆阅兵式上和空军60周年成就展上公开亮相。

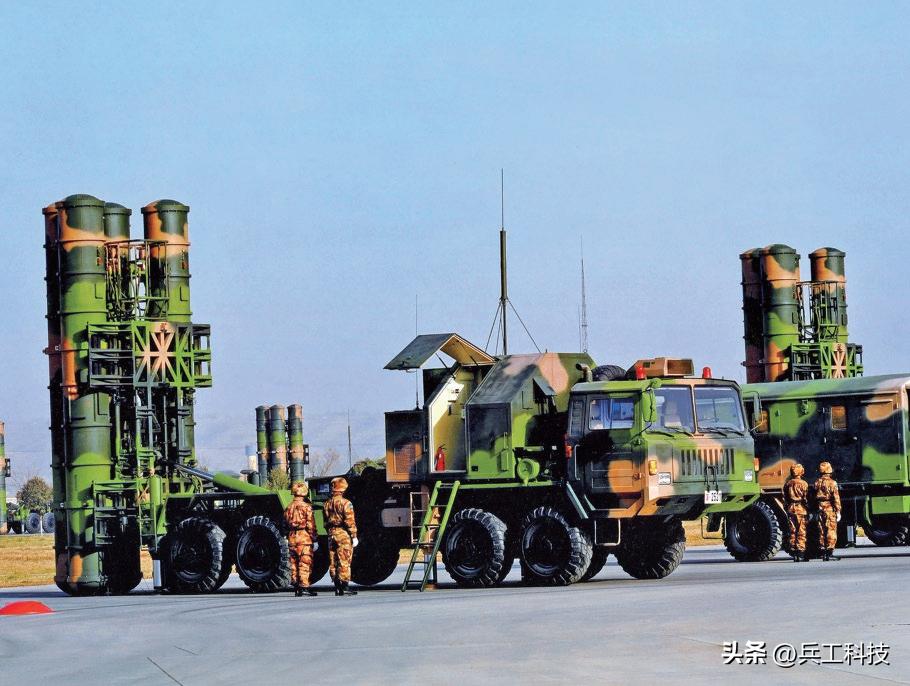

“红旗”-9防空导弹系统是我国研制的新一代远程区域防空导弹系统

导弹特性

“红旗”-9防空导弹弹体呈圆柱形，弹头为圆锥形，外部光滑只有4片梯形尾舵，与俄制S-300P导弹系统所用的5V55R防空型导弹及S-300V所用的48N6E反导兼防空型导弹在外形上有明显的不同。“红旗”-9导弹弹径约0.7米，弹长9米左右，全弹重约1.5吨，弹头重180千克。动力系统方面，“红旗”-9导弹采用小型两级固体燃料发动机，采用冷发射方式，最大射程约120千米，最小射程6千米，最小射高25米，最大射高25千米，导弹最高速度4马赫，最大飞行时间超过两分钟。

为提高防空导弹的作战效能，该弹采用“惯导+中段指令+末端主动雷达制导”的制导模式，与S-300P导弹的末段TVM制导相比，对无主动干扰能力的导弹、无人机等目标有更高的命中概率。“红旗”-9导弹的战斗部和S-300P及“爱国者”导弹一样，采用无线电近炸引信触发预制破片*伤杀**战斗部，并采用定向飞散方式增大破片飞散密度和战斗部的威力半径。战斗部*伤杀**半径约20米，破片初速可达2000米/秒，足以对目标产生较大的毁伤效果。

雷达系统

“红旗”-9防空导弹系统的雷达系统采用国产HT-233型相控阵雷达，该雷达是中国过去安装在出口型的“凯山”-1型中远程防空导弹系统制导雷达的改良放大型。

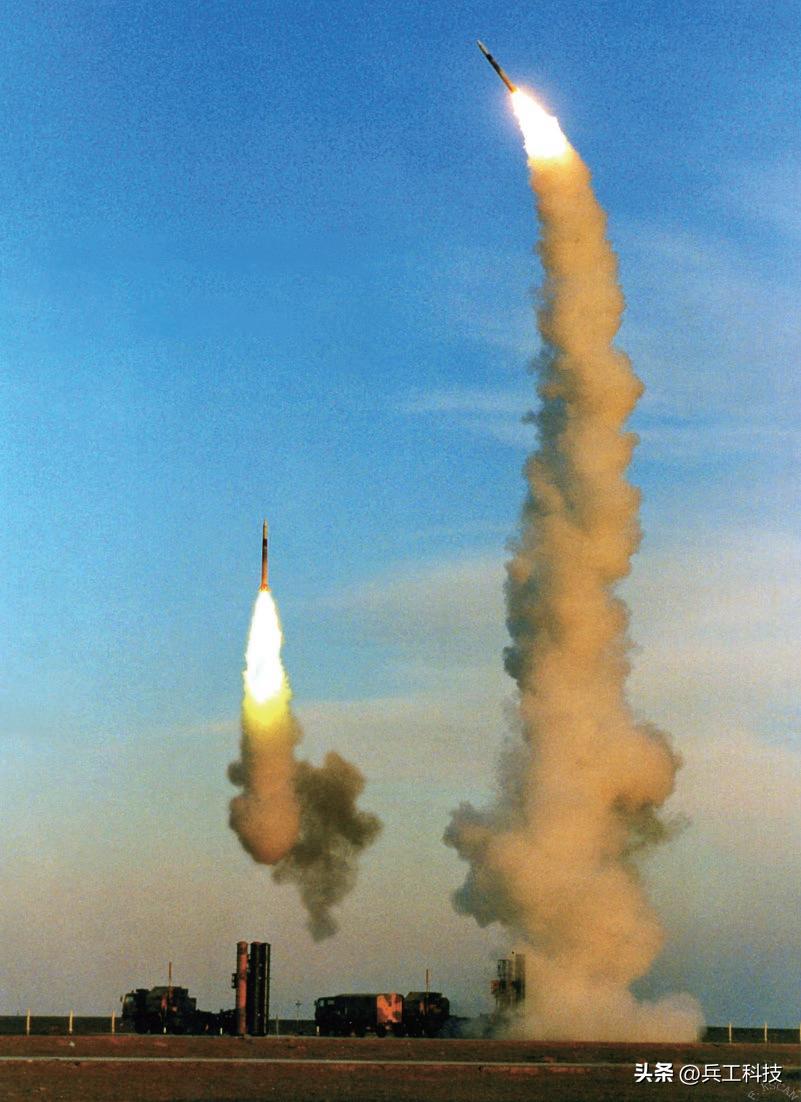

“红旗”-9防空导弹发射

HT-233型相控阵雷达工作在C波段，采用全相参脉冲频率捷变技术来排除瞄准式干扰，具有抗杂波干扰、欺骗式干扰、消除消极干扰、诱骗反辐射导弹能力。雷达扫描角为120度，俯仰扫描角为0至90度，波束宽2度，发射机峰值功率1000千瓦，平均功率约60千瓦，能同时跟踪300千米内、飞行速度7马赫以下的100个空中目标，并能自动进行威胁评估，选出6个威胁最大的目标分配给发射车，综合性能不亚于俄罗斯S-300导弹系统的搜索雷达。另外，由于该雷达的发射机功率异常强大，具有国外雷达少有的“烧穿能力”，因此能够压制小功率干扰机，具有很强的电子反制能力。

作战方式

“红旗”-9防空导弹系统一般以营为建制进行部署。一个“红旗”-9导弹营由1辆指挥车、4辆通讯与维护车、1辆导弹控制车、1部目标雷达照射车、1部搜索雷达车和8部导弹发射车（每辆导弹发射车搭载4枚导弹）共16辆车和32枚导弹组成，可以为半径125千米的战区提供防空保障。

搜索雷达车主要用于日常警戒，向指挥控制车提供准确的全方位空情，以及时指导作战单元拦截目标。目标雷达照射车主要用于对目标的追踪、锁定，在跟踪目标的同时，还保持对低空扇区内新目标的搜索，并为已发射导弹提供制导，引导其准确击中目标。制导雷达车接收营指挥车分配的目标信息，可粗跟踪30个目标，精跟踪6个，并控制12枚导弹同时拦截6个目标。指挥车内安装有数据处理系统、通信系统和作战指挥系统，用于指挥控制防空圈内的防空作战，是整个防空导弹营的指挥中枢。导弹发射车与俄制S-300P导弹类似，采用四联装安装方式，起竖架上装有4个导弹储运、发射筒，采用了将导弹抛射出发射筒之后再点火的冷发射方式。

“红旗”-9远程防空导弹系统配用的相控阵雷达

整套系统的工作流程是：指挥车接收远程预警雷达、侦察卫星或预警机发送的预警信息，然后指挥系统各车辆战斗展开并开机戒备，当目标进入搜索雷达作用范围时，搜索雷达对其实施初始跟踪，并把目标数据自动传送给指挥车，完成初始探测和识别。指挥车对目标数据进行处理计算后，得出最佳拦截时机，然后将发射数据传送给发射车和火控雷达车，然后发射车发射导弹，火控雷达车引导导弹对目标实施拦截。

“红旗”-9防空导弹系统全系统展开时间约6分钟，反应速度12至15秒，能一次控制6枚导弹同时拦截3至6个不同方向的目标，导弹的发射间隔约5秒，对飞机目标一次使用1至2枚导弹，而对弹道导弹等小型、高速目标发射的导弹数量则要加倍。

兵工科技杂志微信商城，长按或扫描二维码进店购买

舰载型——“海红旗”-9

“红旗”-9防空导弹系统研制成功并交付部队形成战斗力之后，中国的科研工作者又着力进行了“红旗”-9导弹的上舰工作，成功发展出海*用军**的垂直发射的“海红旗”-9舰空导弹，装备在国产052C型防空导弹驱逐舰上，从而结束了我国军舰没有国产远程区域型防空导弹的历史。

装备在052C型驱逐舰上的“海红旗”-9舰空导弹采用垂直冷发射方式（用高压气体将导弹推出发射装置后，导弹在空中点火）。发射单元呈圆形布置，每个发射单元装载6枚导弹，外观类似于俄制SA-N-6导弹的转轮式布局，但发射方式更先进，每个弹仓均能独立发射，因此发射效率更高，射速可能接近美国MK41垂发系统的1枚/秒的水平，但圆形布置占用的空间较大，全舰仅能布置8个发射单元，造成舰艇携弹数量较少。

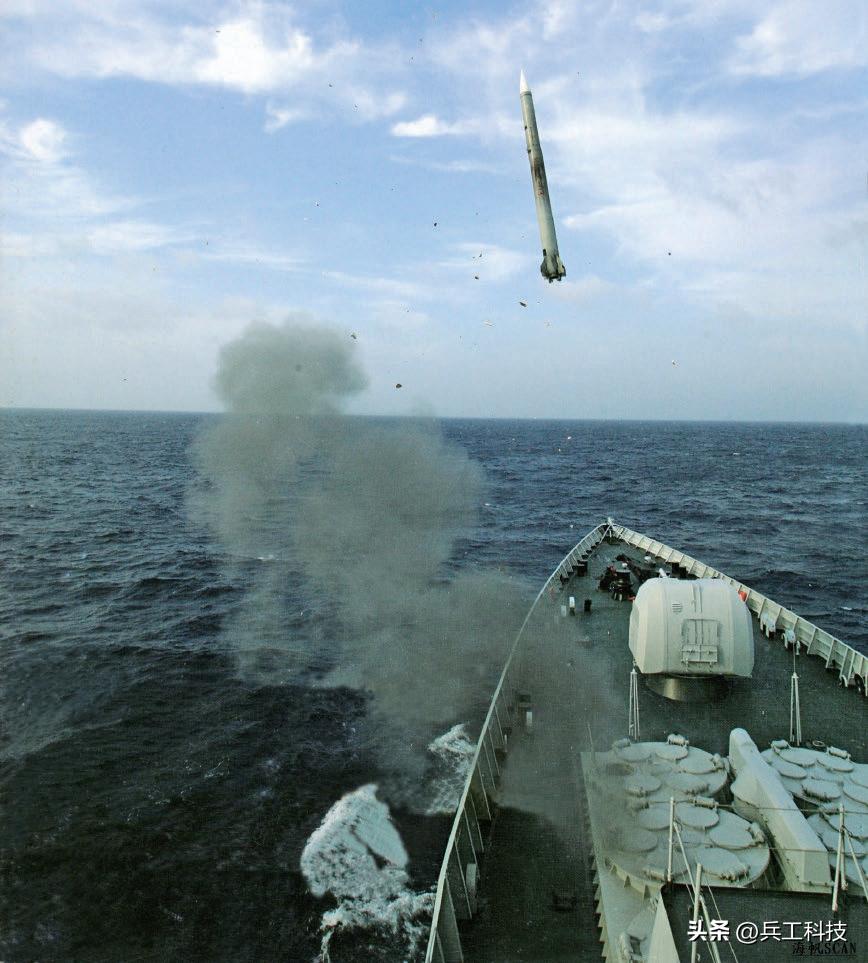

052C导弹驱逐舰发射“海红旗”-9防空导弹

“海红旗”-9舰空导弹由舰上的“中华神盾”相控阵雷达提供导引与数据修正，能一次控制6枚飞弹攻击3到6个目标，并能对同一个空中目标先后动用两枚导弹进行重复攻击，除拦截飞机外，“海红旗-9”还具有一定程度的反弹道导弹能力。

而近些年来，我国更是在“红旗”-9的基础上研制出了“红旗”-9B、“红旗”-9BE等改型、外贸型导弹，性能先进。

结语

“红旗”-9远程防空导弹系统的成功研制，说明我国具备了独立研制复杂大型防空导弹*器武**系统的能力，这种能力在全世界堪称寥寥。它保证了我国在较长一段时间里，拥有较先进的地空导弹系统，能够满足我军目前的迫切需求，而且也为研制新一代赶超世界先进水平的新型地空导弹提供了良好的基础。
