电阻，电感、电容在一些特定的条件下，对直流电源或交流电源都有特定的影响，很多人搞不明白，我整了几张图，这下，大家应该能明白了吧！

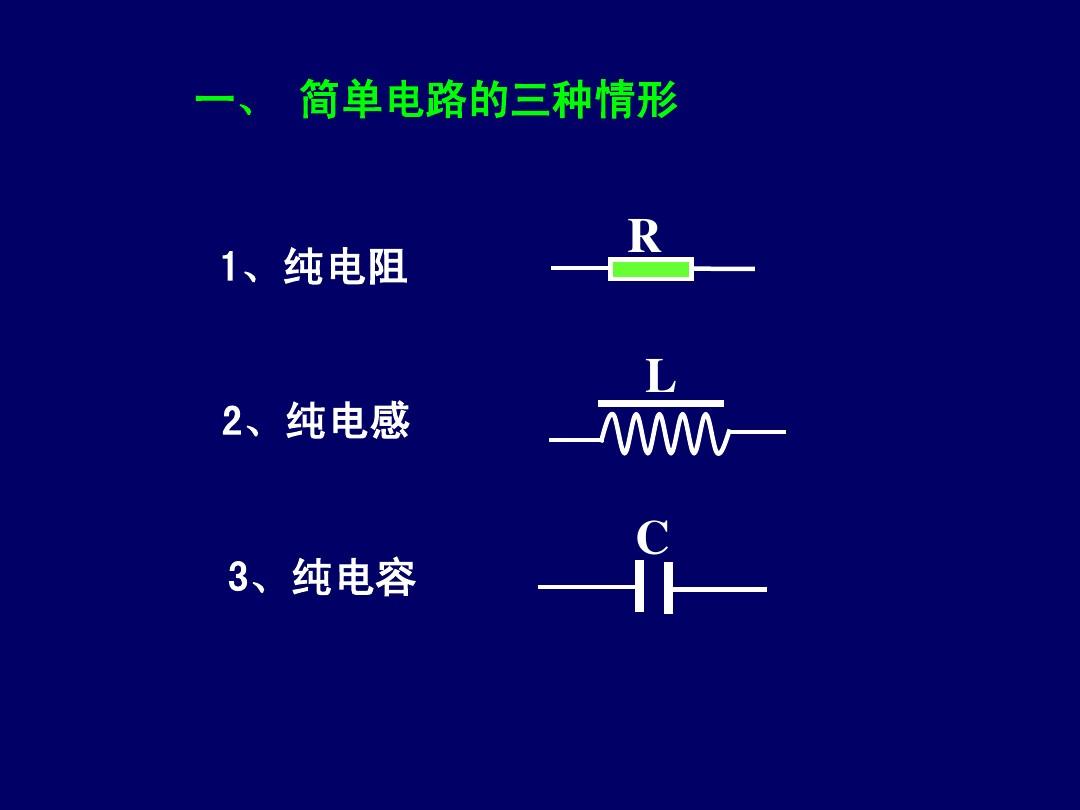

一、 简单电路的三种情形
1、纯电阻
2、纯电感
3、纯电容

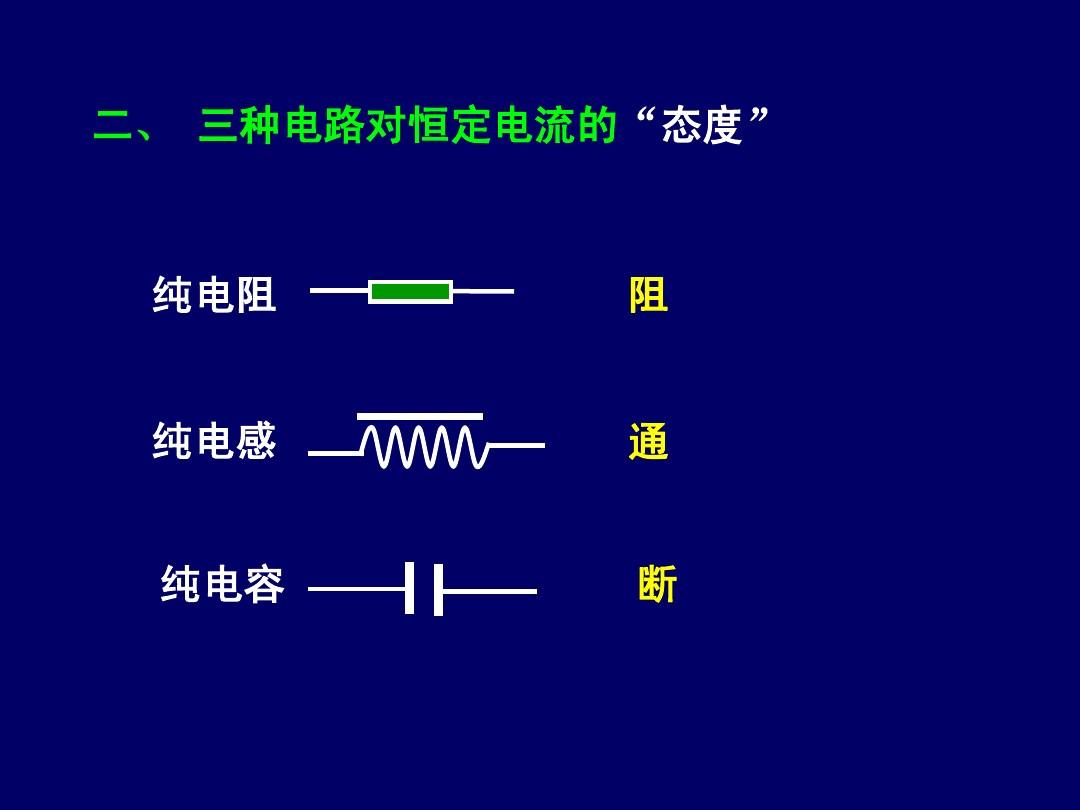

二、 三种电路对恒定电流的态度
简单电路的三种情形

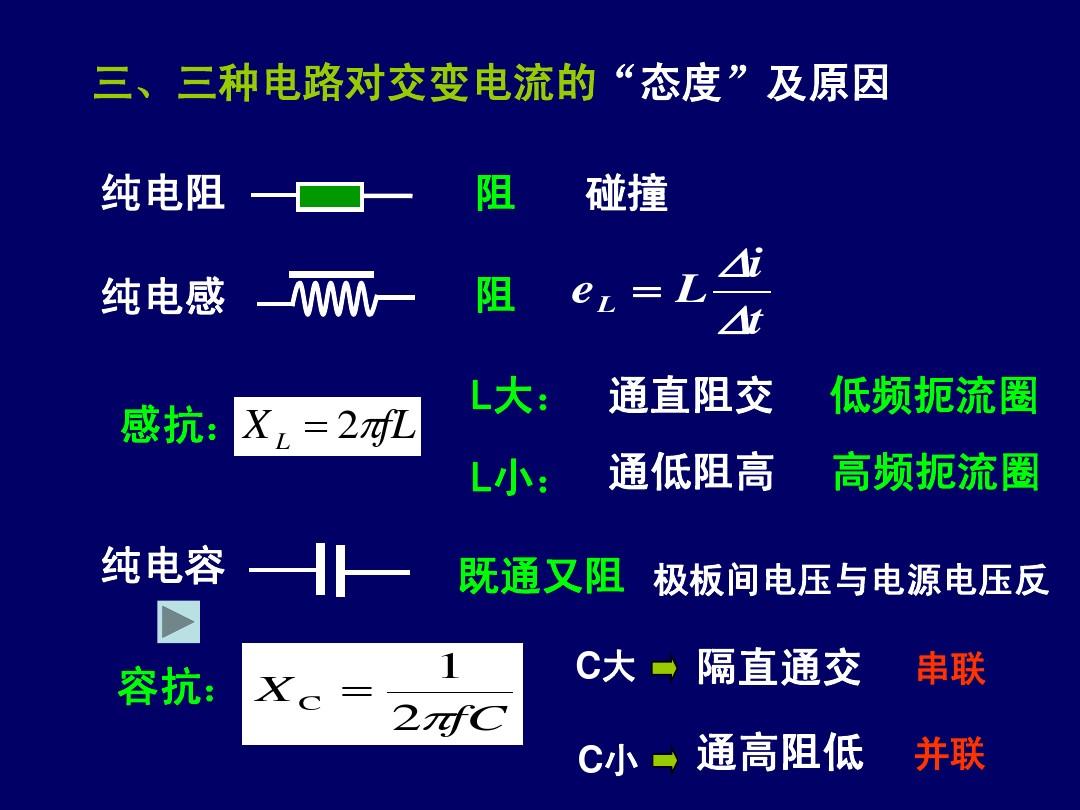

三、三种电路对交变电流的态度及原因
纯电阻
阻抗：R=ρ*L/S
纯电感
感抗：X L = 2πfL
纯电容
容抗： 容抗： X
极板间电压与电源电压反C= 2 π fC
三种电路对交变电流的态度及原因

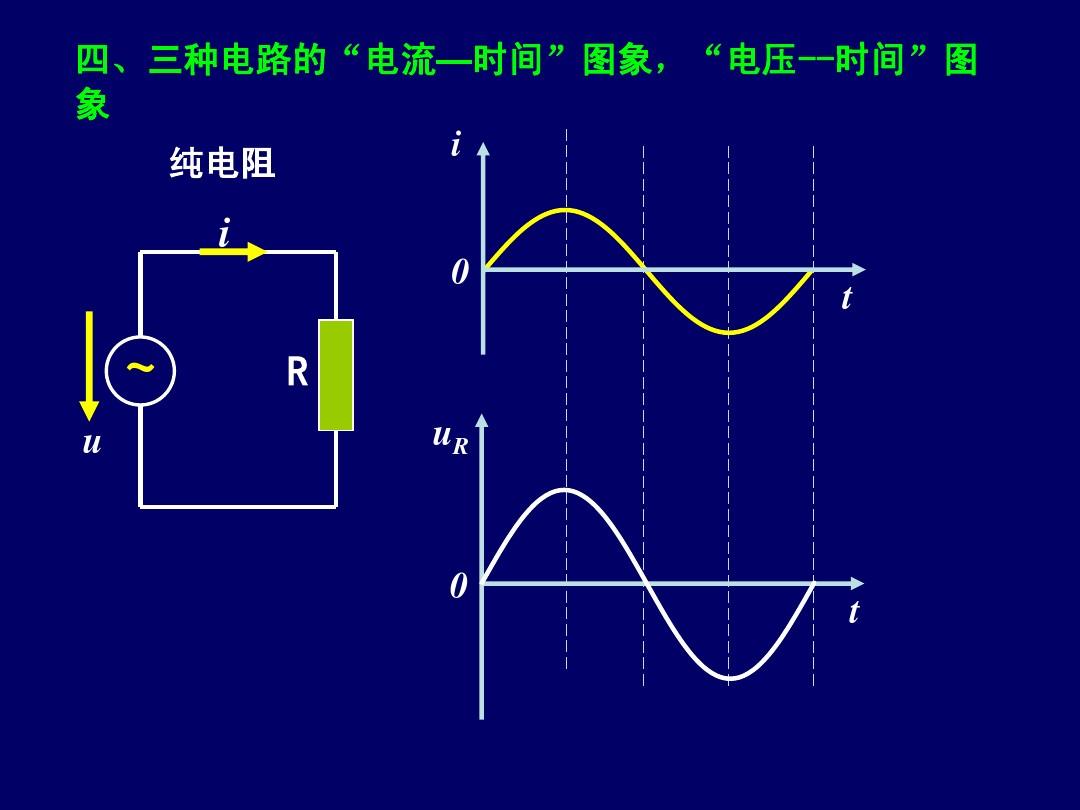

四、三种电路的电流-时间图-，电压-时间图
纯电阻

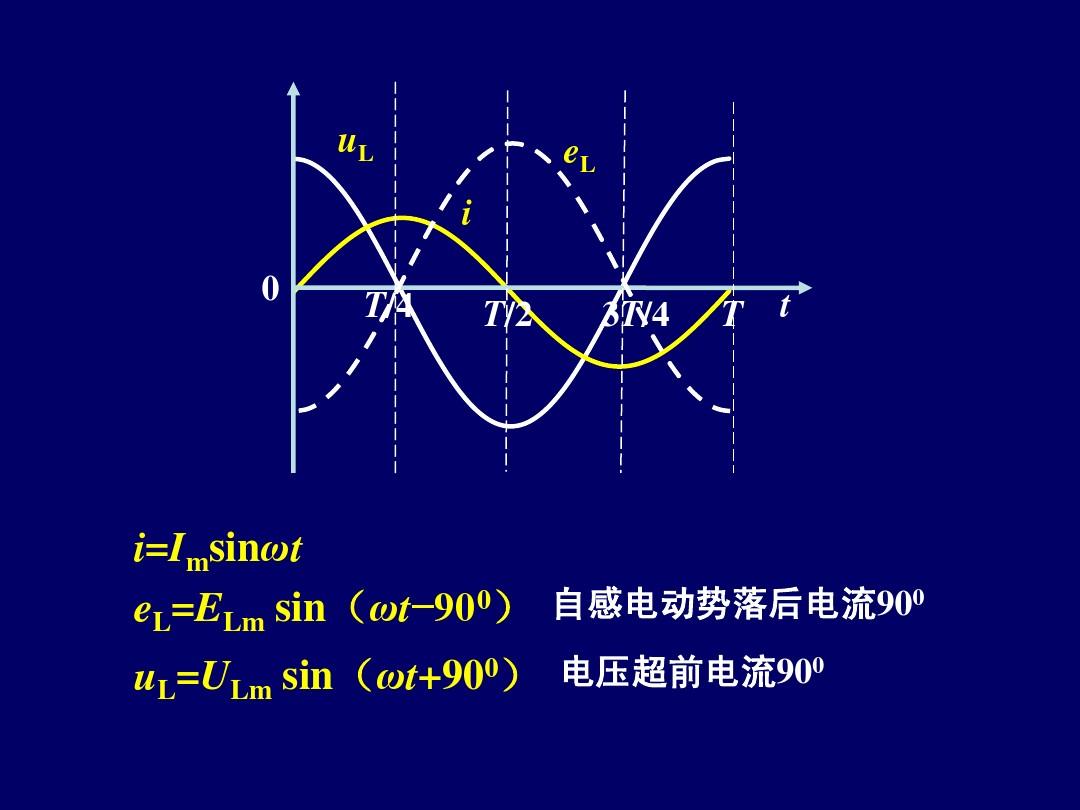

纯电感

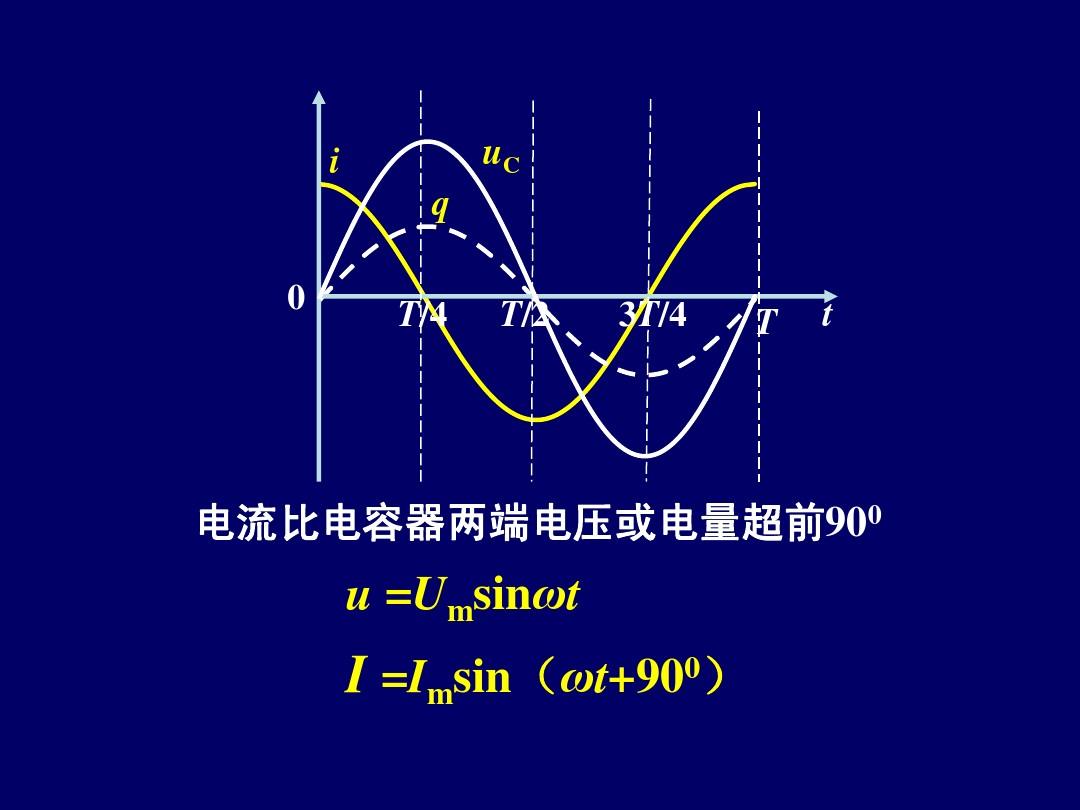

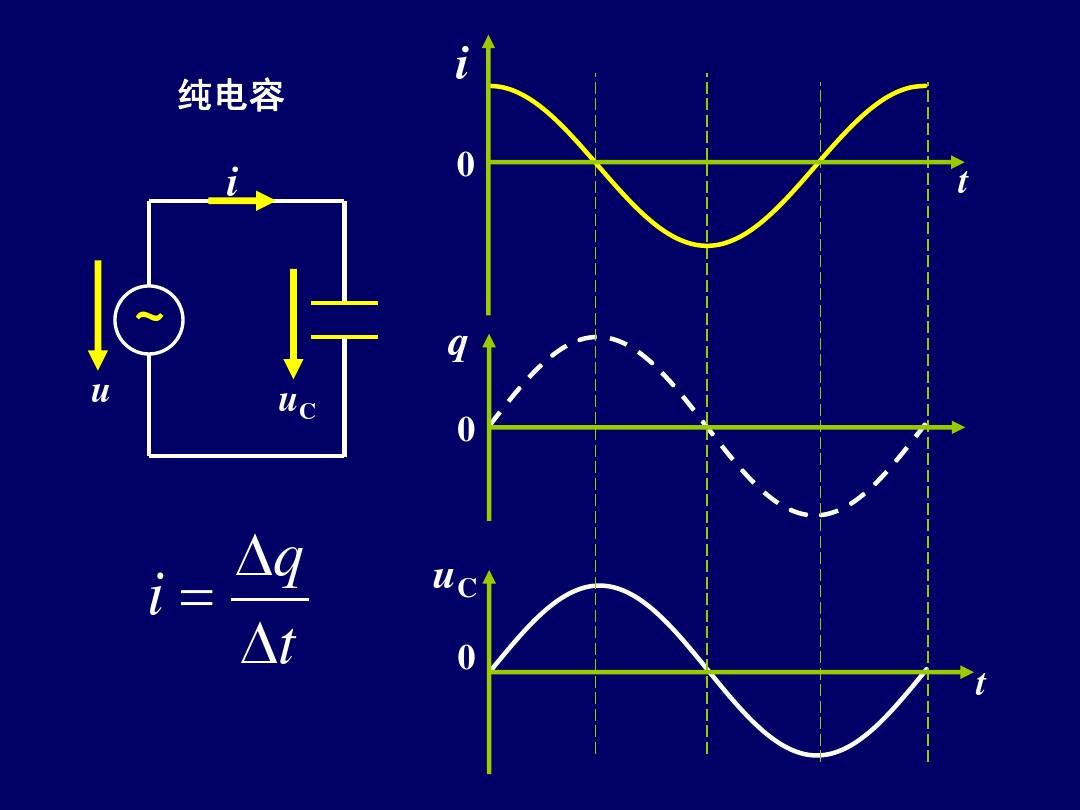

纯电容
怎么样，你们现在对什么电压领先电流，电流领先电压，有概念了吗？
