E41-T100S2模块在低功耗应用中的优势简析

1. E41-T100S2无线模块简介

1.1 E41-T100S2特点简介

E41-T100S2是由成都亿佰特电子科技有限公司研发的无线数传低功耗模块。该模块输出功率100mW，串口透明传输方式，工作频段在425 - 441MHz频段（默认在433M），使用者可以设置频段，模块输出TTL电平，兼容3.3V和5V的I/O口通新电平。模块具有空中唤醒功能（低功耗），并且将无线唤醒功能的电流做到业界最低（最低平均10uA）。

模块具有软件FEC前向纠错算法，其编码效率高，纠错能力强，在突发干扰的情况下，梦主动纠正被干扰的数据包，大大的提高了模块的可靠性和传输距离。

模块具有数据加密和压缩功能。模块在空中传输的数据，具有随机性，通过严密的加密解密算法，是的数据获取失去意义。而数据压缩功能有概率减小传输时间，减小受干扰的概率，提高模块的可靠性和传输效率。

同时，模块具备定点发送功能、广播功能、监听功能，这些功能方便使用者实现组网功能和多点传输。

1.2 E41-T100S2性能参数简介

• 接收电流：4mA

• 发送电流：86mA

• 休眠电流：2.0uA

• 空中速率：四级（2、4、10、15kbps）

• 传输距离：2kM（实测）

• 供电电压：2.1 -- 5.5V DC

• 串口收发缓存：25字节

• 地址长度：0 -- 65535

• 通信接口：UART串口

• 接收灵敏度：-118dbm@2kbps

2. E41-T100S2功能使用说明

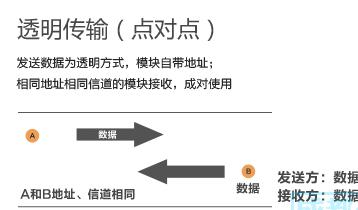

2.1. 点对点透传功能说明

点对点透传需要模块双方地址、信道、空速完全一致，才能实现传输，模块正常情况为接收状态，当串口收到数据后，会自动启动发送，发送完成后又进入等待接收。

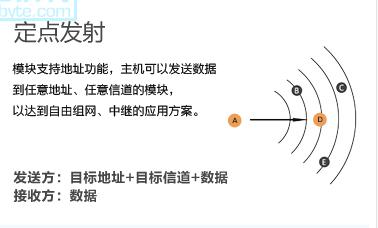

2.2. 定点功能说明

定点功能是模块双方模块可以在任意的地址和信道下接收到对方发来的数据。定点模式下发送数据格式为：目标模块地址+目标模块信道+数据 ，只有相同信道和地址的模块才能接收，也要求模块空速必须相同。

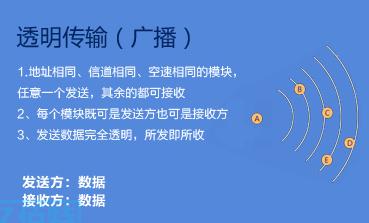

2.3. 广播功能说明

广播功能是指一个模块发送，多个相同信道不同地址的模块都能接收。广播的模块处理相同信道，地址必须为0xffff。

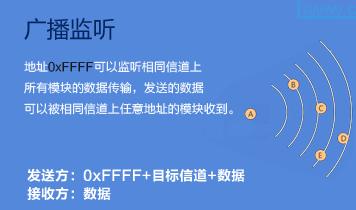

2.4. 监听功能说明

监听功能是指任意相同信道不同地址的模块发送，监听的模块只要地址是0xff都可以进行数据接收。

3. E41-T100S2在无线模块中的优势说明

1. 待机电流低至4mA

2. Wor无线唤醒平均电流低至10uA

3. 具有RSSI功能

4. E41-T100S2综述

E41-T100S2适合低功耗低成本的应用，产品功能强大，方便用户开发使用，缩短用户开发时间。

成都亿佰特电子科技公司是一家专业做无线底层开发的公司，公司的无线产品主要用于其他做产品生产的公司用于二次开发，因此亿佰特的无线串口等产品功能集成丰富，并且功耗控制的非常低。亿佰特的无线产品比较丰富，有170M、230M、433M、495M、868M、915M、2.4G等频段的无线模块，蓝牙、WFI类产品也很多，无需用户开发，直接用串口或者485\232就可以进行数据传输。产品的内部控制器基本都是采用进口的单片机实现，性能稳定，资源丰富，功耗也低。有兴趣的读者可以去亿佰特官网了解下他们在无线产品中使用的STM8L单片机，有很多值得学习和借鉴的东西，官网网址：
