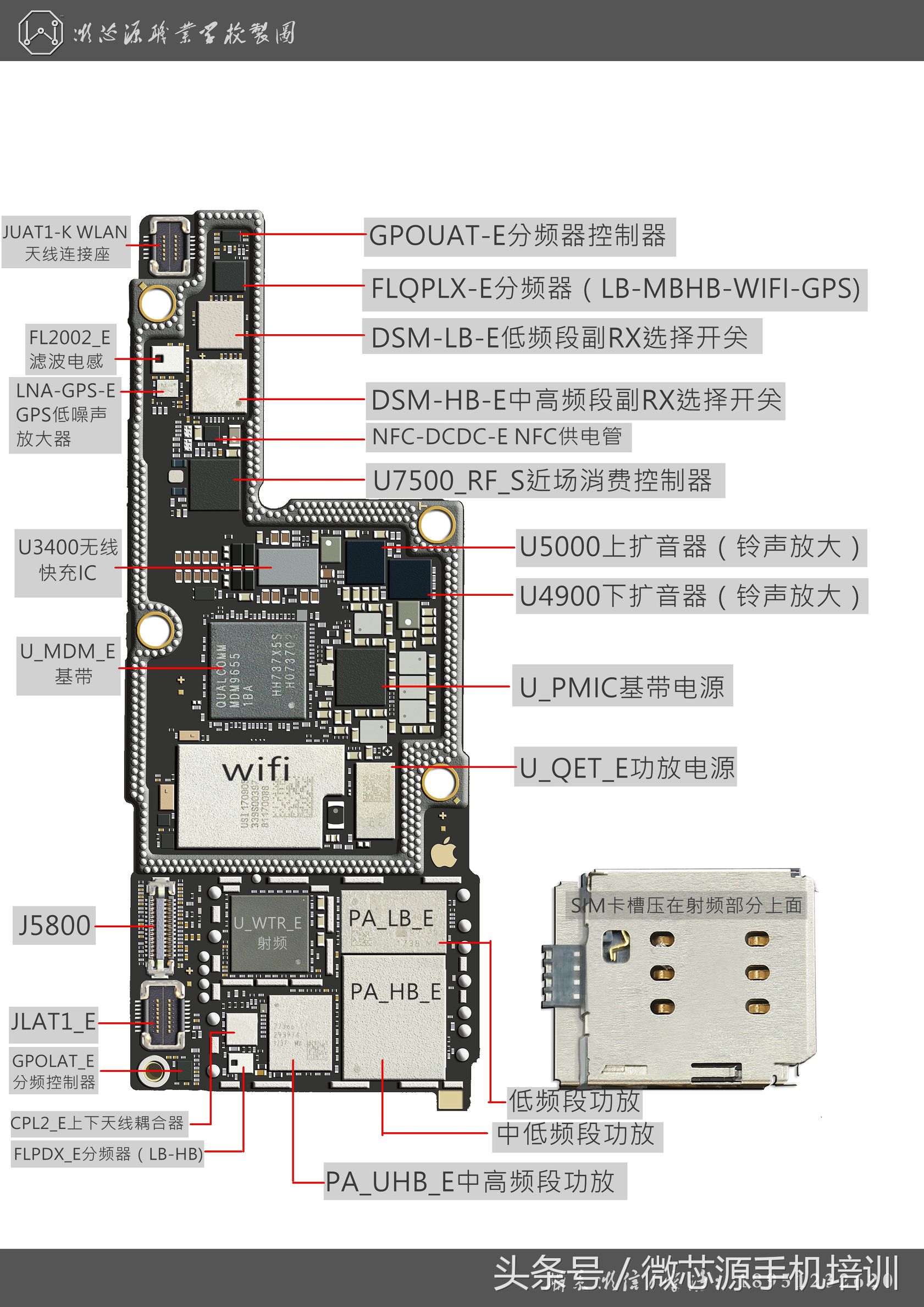

前两天我们发布了iphoneX的主板标注，小编再带大家回顾一下吧：
逻辑小板B
通讯板
继续的iphoneX测评请参照之前发布的连接，点击文字就可以打开了
幻影2000的速度-iphone X主板标注正式版推出（高通版）及测评
今天小编带领大家深入一点，一层一层的拨开iphoneX的神秘面纱，请看图

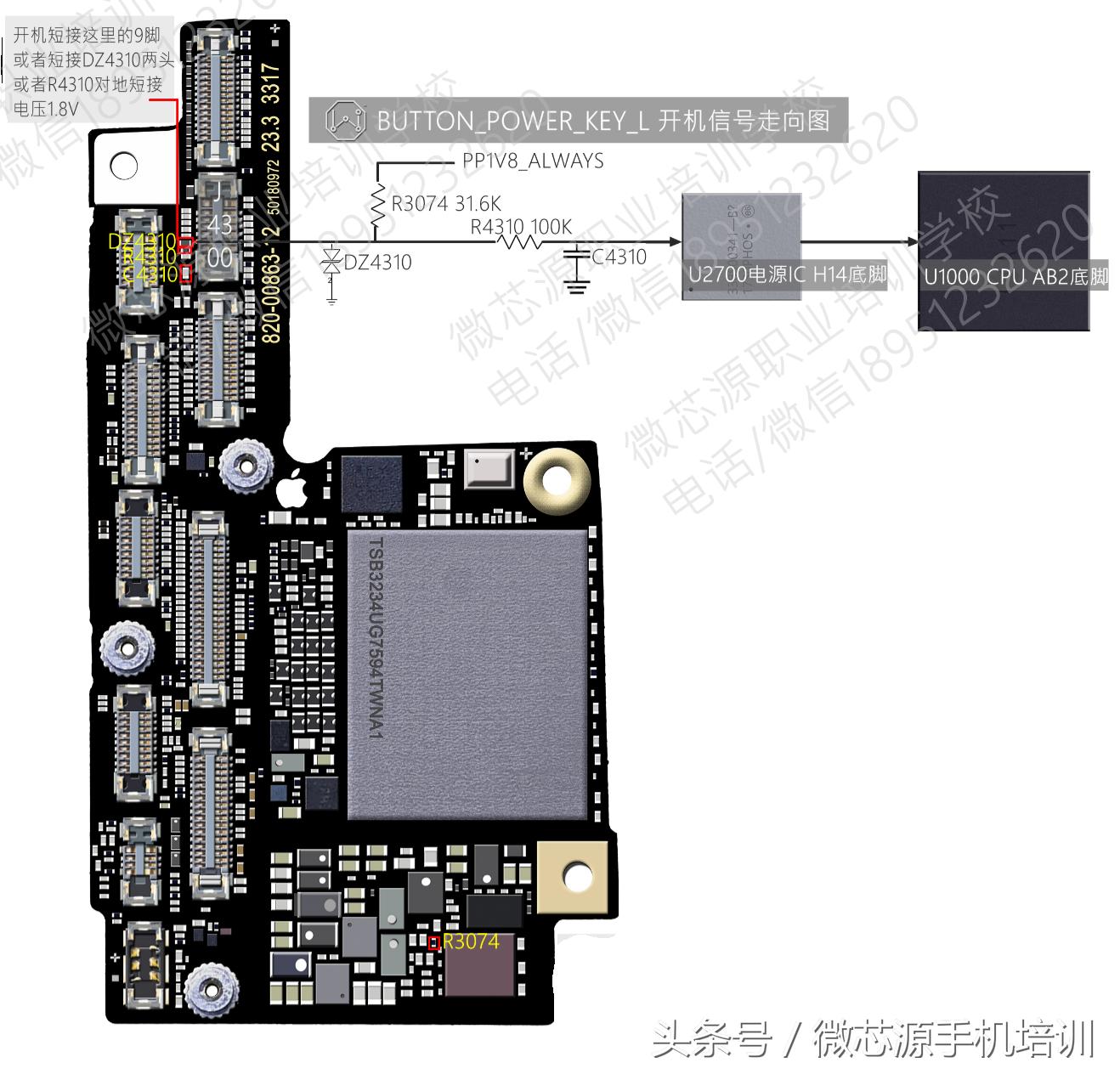

在电源管理器得到主供电及其他等条件的情况下输出待机1.8V，提供晶振产生32.768K时钟给电源，同时去上拉开机的动作，看下图

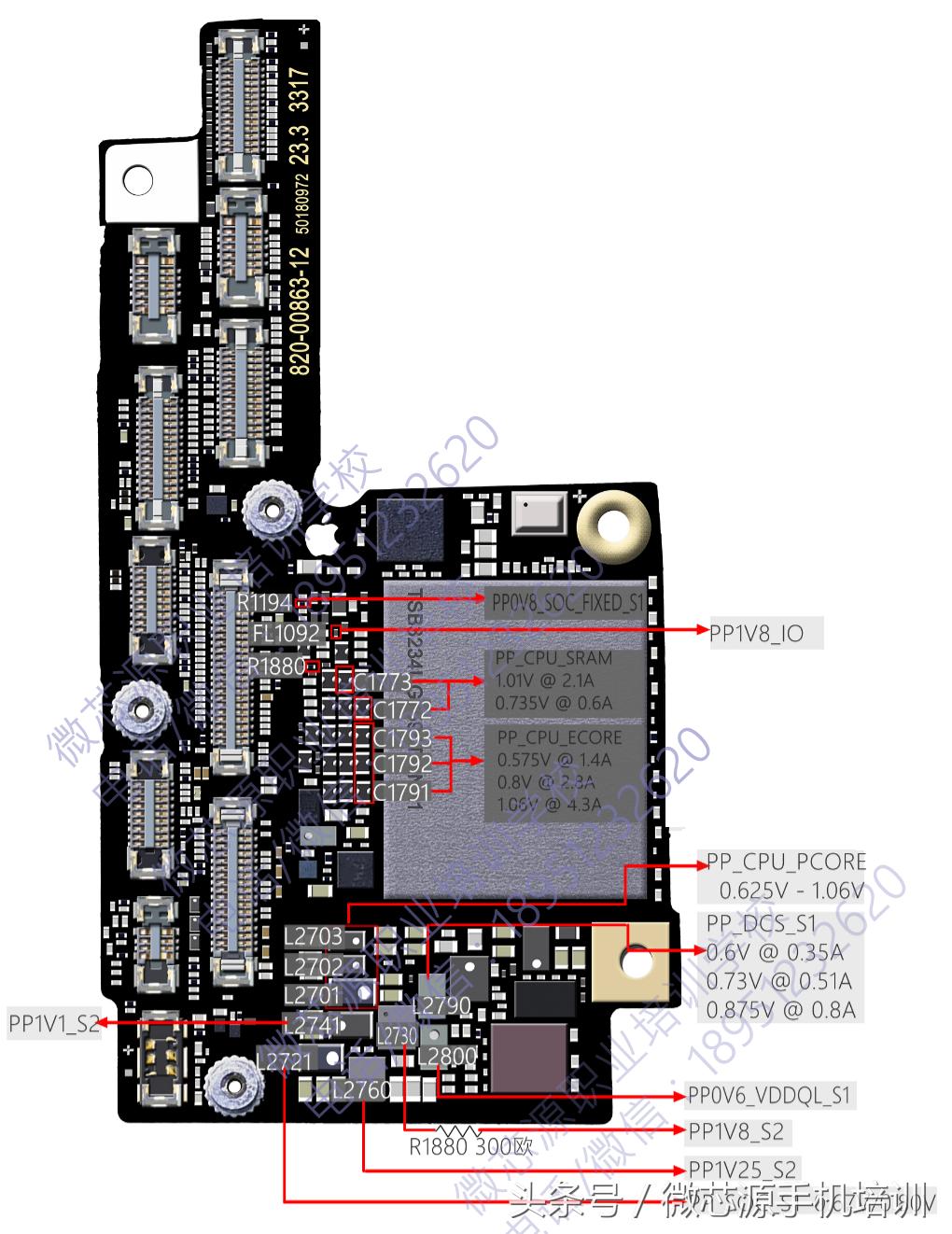

通过电阻R4074上拉1.8V，我们只要按照图中的指示短接9脚就可以发出开机指令了。下面是电源管理IC输出的BUCK电压，提供CPU供电的内容
小编在逻辑小板A面标注了清晰的测量，为了方便维修人员测试，因为逻辑版B面是焊接在通讯板上面的，但电压也是通B面的元件，请看
我们在修7代产品的时候，经常会出现40-50MA等，100MA跳表等故障，通常都是陶瓷电感物理损坏导致，换一个就搞定，那么iphoneX的逻辑小板B面会不会相同的通病了？小编觉得这可能性超过80%，但iphoneX和7不同，要分离逻辑和通讯板才可以换大电感哟，还是有那么一点点的手工讲究的

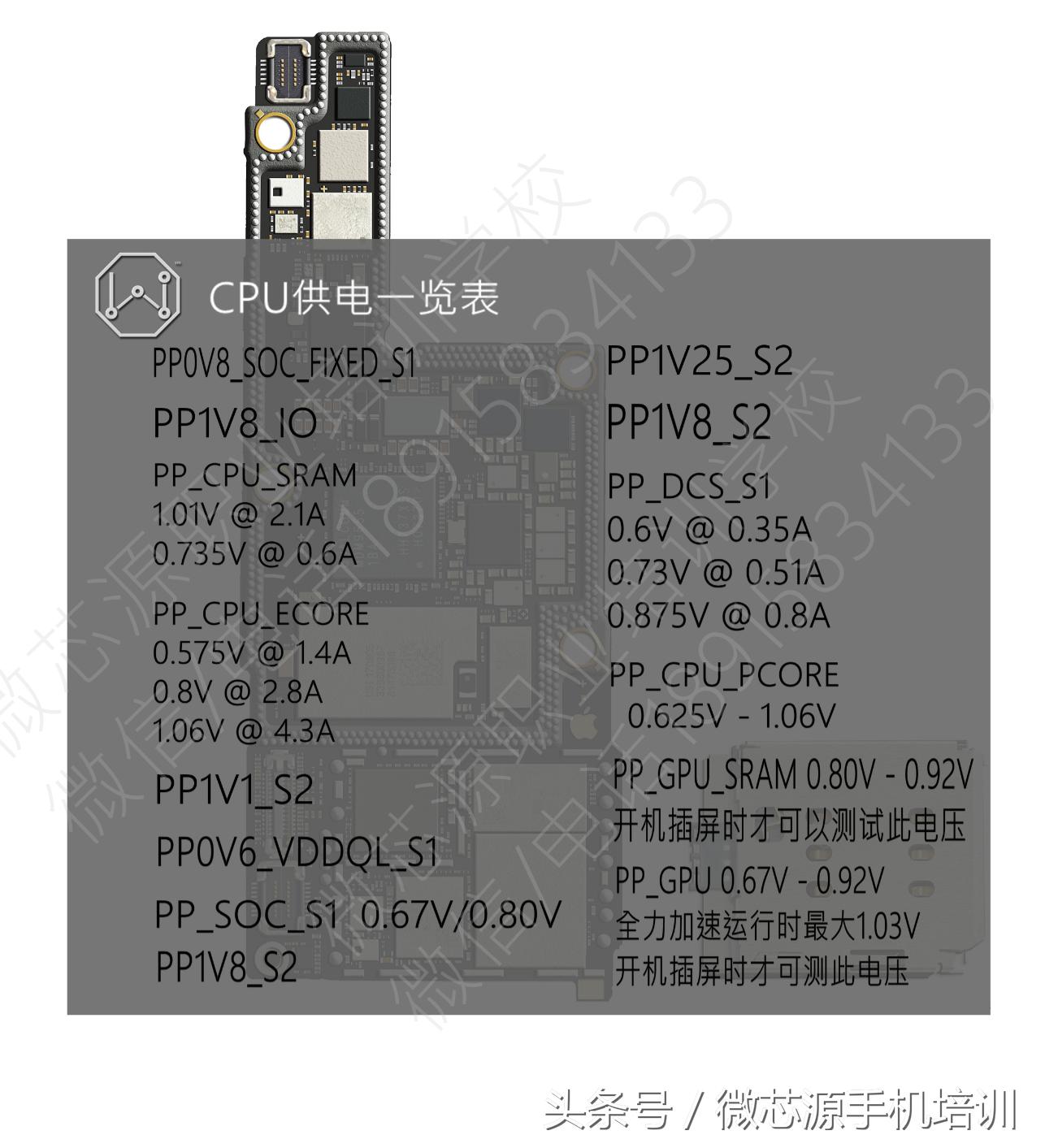

最后再送大家一张图吧
今天的技术共享结束了，怎么样，微芯源是不是带您进入了技术控烧脑的视界了？小编做为微芯源的一份子，也认为研究和维修技术是要烧脑的，真所谓不烧脑不技术。
