1 需求背景
随着转转业务规模和复杂度不断提高，业务服务增加，服务之间依赖关系也逐渐复杂。在开发和测试中遇到如下问题：
- 参数构造 ：转转接口测试平台可以很方便调用SCF（转转RPC框架），但是接口的参数很多是复杂model，手动构造参数成本不小，希望能够录制稳定测试环境流量，从流量中抽取接口参数，方便使用者选择参数进行接口测试。
- 压测流量构造 ：转转是二手电商平台，有许多促销活动的压测需求，人工构造压测流量既不能模拟真实访问，又成本高昂。所以有录制线上流量的需求，然后压测平台通过策略二次加工形成压测case。
- 自动化回归测试 ：业务迭代速度很快，每次迭代会不会影响原有逻辑？希望有一个平台能够提供筛选保存case，自动化回归，case通过率报告通知等能力。
这些问题每个互联网公司都会遇到，如何才能优雅解决这些问题呢？首先定义一下优雅：不增加业务成本，业务基本无感，对业务性能影响要足够小。阿里开源的jvm-sandbox-repeater（简称Repeater）正是为解决这些问题而生，能够做到业务无感，但是性能问题需要特别定制处理。本文重点介绍：
- Repeater流量录制和回放业务无感实现原理（第2、3章节）
- 线上服务流量录制时，如何减少对正常业务的性能影响（第4章节）
希望能够揭秘Repeater如何做到业务无感的流量录制和回放，进而让使用流量录制的同学对Repeater内部做了哪些工作以及对性能有哪些影响做到心中有数，最后介绍在流量录制时，为了保证对线上服务的性能影响相对可控，我们做了哪些工作，让大家会用敢用。
2 流量录制和回放概念
2.1 流量录制
对于Java调用，一次流量录制包括一次 入口调用 (entranceInvocation)（eg：HTTP/Dubbo/Java）和若干次 子调用 (subInvocations)。流量的录制过程就是把入口调用和子调用绑定成一次完整的记录。
/**
*获取商品价格，先从redis中获取，如果redis中没有，再用rpc调用获取，
*@paramproductId
*@return
*/
publicIntegergetProductPrice(LongproductId){//入口调用
//1.redis获取价格
Integerprice=redis.get(productId);//redis远程子调用
if(Objects.isNull(price)){
//2.远程调用获取价格
price=daoRpc.getProductCount(productId);//rpc远程子调用
redis.set(productId,price);//redis远程子调用
}
//3.价格策略处理
price=process(price);//本地子调用
returnprice;
}
privateIntegerprocess(Longprice){
//价格策略远程调用
returnlogicRpc.process(productId);//rpc远程子调用
}

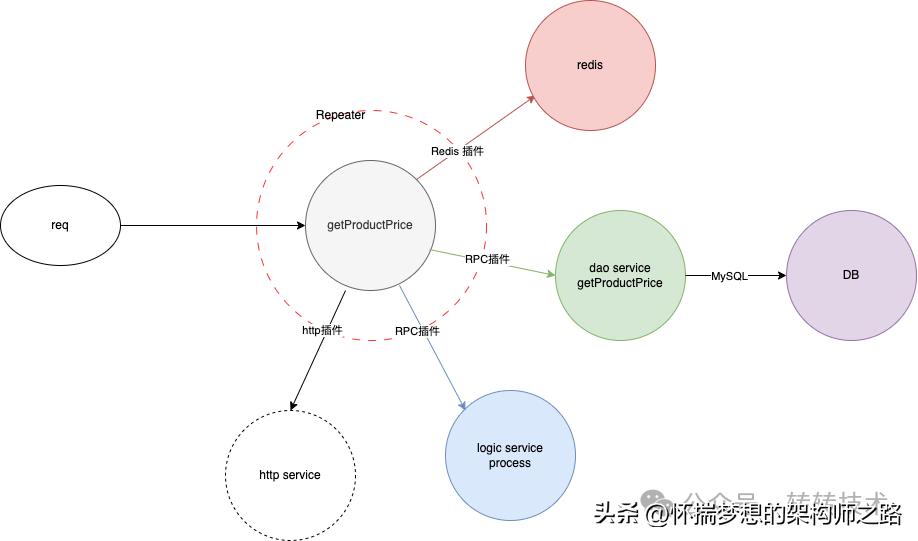

getProductPrice流量录制图解
以获取产品价格方法为例，流量录制的内容简单来说是 入口调用 （getProductPrice）的入参和返回值，远程 子调用 （redis.get,daoRpc.getProductCount,redis.set,logicRpc.process）的入参和返回值，用于流量回放。注意并不会录制本地子调用（process）。
下图是转转流量回放平台录制好的单个流量的线上效果，帮助理解 流量录制 概念。
2.2 流量回放
流量回放，获取录制流量的 入口调用 入参，再次发起调用，并且对于 子调用 ，直接使用流量录制时记录的入参和返回值，根据入参（简单来说）匹配子调用后，直接返回录制的数据。这样就还原了流量录制时的环境，如果回放后返回值和录制时返回值不一致，那么本条回放case标记为失败。还以getProductPrice为例，假设录制时入口调用参数productId=1，返回值为1；redis.get子调用参数productId=1，返回值为1。那么回放时，redis.get不会访问redis，而是直接返回1。假设该函数有逻辑更新，回放返回值是2，与录制时返回值1不相等，那么次此流量回放标记为失败。
下图是转转流量回放平台的流量回放的线上效果，帮助理解 流量回放 概念
明白流量录制和回放概念后，下面看看业务无感实现流量录制和回放的实现原理。
3 Repeater实现原理
Repeater架构图
- Repeater Console模块
- 流量录制和回放的配置管理
- 心跳管理
- 录制和回放调用入口
- Repeater agent plugin模块：Repeater核心功能是 流量录制 和 回放 ，其实现核心是agent插件，开源框架已经实现redis、mybatis、http、okhttp、dubbo、mq、guava cache等插件。由于录制和回放逻辑是以字节码增强的方式在程序运行时织入，所以无需业务编码。换句话说，agent技术是业务无感的关键。
下面我们就进入无感的关键环节，介绍Repeater如何织入流量录制和回放逻辑代码，以及梳理流量录制和回放的核心代码。
3.1 流量录制和回放逻辑如何织入

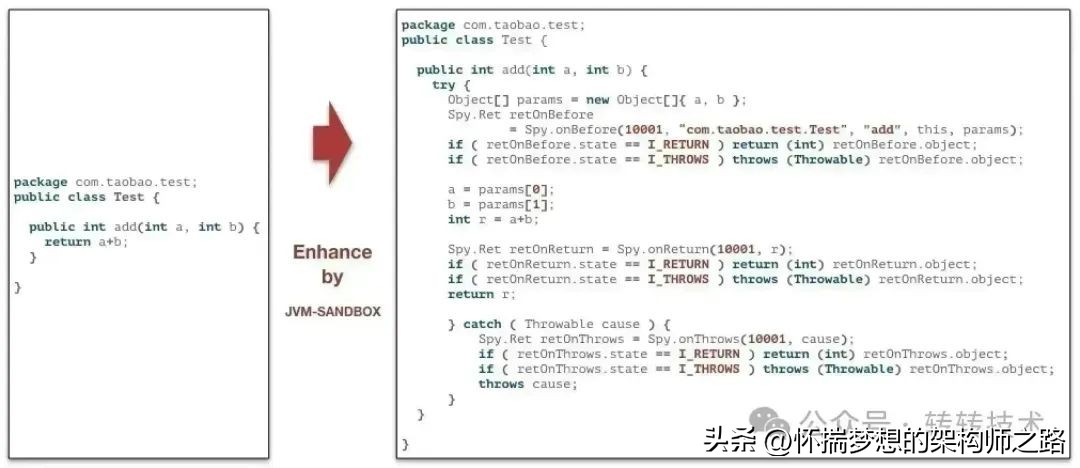

用一句话来说，Repeater本身并没有实现代码织入功能，它依赖另一个阿里开源项目JVM-Sandbox。详细来讲，Repeater的核心逻辑录制协议基于JVM-Sandbox的 BEFORE 、 RETRUN 、 THROW 事件机制进行录制流程控制。本质上来说，JVM-Sandbox实现了java agent级别的spring aop功能，是一个通用增强框架。JVM-Sandbox的基于字节码增强的事件机制原理见下图：
上图以add方法为例，揭示JVM-Sandbox增强前后的代码变化，方便大家理解。下面的代码是对图中增强代码相关重点的注释
publicintadd(inta,intb){
try{
Object[]params=newObject[]{a,b};
//BEFORE事件
Spy.RetretOnBefore=Spy.onBefore(10001,
"com.taobao.test.Test","add",this,params);
//BEFORE结果可以直接返回结果或者抛出异常，是实现mock（阻断真实远程调用）的关键
if(retOnBefore.state==I_RETURN)return(int)retOnBefore.object;
if(retOnBefore.state==I_THROWS)throws(Throwable)retOnBefore.object;
a=params[0];
b=params[1];
intr=a+b;
//RETRUN事件
Spy.RetretOnReturn=Spy.onReturn(10001,r);
if(retOnReturn.state==IRETURN)return(int)retOnReturn.object;
if(retOnReturn.state==I_THROWS)throws(Throwable)retOnReturn.object;
returnr;
}catch(Throwablecause){
//THROW事件
Spy.RetretOnIhrows=Spy.onThrows(10001,cause);
if(retOnThrows.state==IRETURN)return(int)retOnThrows.object;
if(retOnThrows.state==ITHROWS)throws(Throwable)retOnThrows.object;
throwscause;
}
}
由上可知，Repeater是利用jvm agent字节码增强技术为目标方法织入 BEFORE 、 RETRUN 、 THROW 逻辑。
3.2 流量录制和回放的核心代码
既然Repeater利用JVM-Sandbox aop框架编写流量录制和回放逻辑，那么让我们看看它的核心代码 doBefore 。先来一张流程图。
再重点介绍 doBefore 和 doMock 的核心代码，它们是实现录制和回放的关键，注意阅读注释。为了方便理解，我对开源代码做了大量删减，只保留核心逻辑。
/**
*处理before事件
*流量录制时记录函数元信息和参数，缓存录制数据
*流量回放时，调用回放逻辑，直接返回录制时的数据，后面会对processor.doMock进行展开讲解
*@parameventbefore事件
*/
protectedvoiddoBefore(BeforeEventevent)throwsProcessControlException{
//回放流量；如果是入口则放弃；子调用则进行mock
if(RepeatCache.isRepeatFlow(Tracer.getTraceId())){
processor.doMock(event,entrance,invokeType);
return;
}
//非回放流量，进行流量录制，主要元信息、参数、返回值
Invocationinvocation=initInvocation(event);
//记录是否为入口流量
invocation.setEntrance(entrance);
//记录参数
invocation.setRequest(processor.assembleRequest(event));
//记录返回值
invocation.setResponse(processor.assembleResponse(event));
}
@Override
publicvoiddoMock(BeforeEventevent,Booleanentrance,InvokeTypetype)throwsProcessControlException{
try{
//通过录制数据构建mock请求
finalMockRequestrequest=MockRequest.builder().build();
//执行mock动作
finalMockResponsemr=StrategyProvider.instance().provide(context.getMeta().getStrategyType())*ex.e**cute(request);
//根据mock结果，阻断真实远程调用
switch(mr.action){
caseSKIP_IMMEDIATELY:
break;
caseTHROWS_IMMEDIATELY:
//直接抛出异常，映射到JVM-Sandbox的事件机制原理的add函数
//也就是代码走到if(retOnBefore.state==I_THROWS)throws(Throwable)retOnBefore.object;
//而不再执行后面的代码(JVM-Sandbox框架机制，调用如下代*会码**触发阻断真实调用)
ProcessControlException.throwThrowsImmediately(mr.throwable);
break;
caseRETURN_IMMEDIATELY:
//直接返回录制结果，映射到JVM-Sandbox的事件机制原理的add函数,同理,也不再执行后面的代码(阻断真实调用)
ProcessControlException.throwReturnImmediately(assembleMockResponse(event,mr.invocation));
break;
default:
ProcessControlException.throwThrowsImmediately(newRepeatException("invalidaction"));
break;
}
}catch(ProcessControlExceptionpce){
throwpce;
}catch(Throwablethrowable){
ProcessControlException.throwThrowsImmediately(newRepeatException("unexpectedcodesnippethere.",throwable));
}
}
通过上面的2、3章节介绍了Repeater流量录制和回放业务无感的实现原理，下面说一下应用过程中需要哪些改造点。
4 Repeater落地实践
4.1 改造点
- Rpeater开源管理后台仅仅是个Demo，需要重新设计和实现。
- SCF（转转RPC框架）插件扩展，支持SCF应用的流量录制和回放。
- DB由MySQL改造为ES，Repeater原生使用MySQL作为流量录制和回放的数据库，仅用于Demo演示，性能和容量无法满足实际需求。
- Docker环境下频繁更换ip时不中断录制。
- 回放结果Diff支持字段过滤。
- 大批量回放。
- 线上环境录制。
4.2 线上环境录制
流量录制很大一部分应用场景在线下，但是线上也有录制场景。从流量录制的原理可知，由于要记录 入口调用 和各种远程 子调用 ，开启流量录制后，对于该请求占用内存资源会大大增加，并且会增加耗cpu的序列化操作（用于上报流量录制结果）。既然流量录制是一个天然的耗内存和性能操作，对于线上服务的录制除了保持敬畏之心之外，还有设计一种机制减少录制时对线上服务的性能影响。下面开始介绍如果做到录制时减少对线上服务性能的影响。
线上录制减少性能影响的方案：
- 从流程上，线上录制需要申请。
- 从技术上，与发布系统联动，为录制服务增加专门的节点进行录制，并且设置权重为正常节点的1/10，正常节点不会挂载流量录制代码。
- 从回滚上，如果线上录制节点遇到问题，可以从发布系统直接删除录制节点。
线上录制效果
5 总结
本文旨在介绍Repeater流量录制和回放的实现原理，以及在落地过程中改造点，希望达到让大家懂原理、会使用、敢使用的目的。
关于作者
梁会彬，架构部，资深开发工程师。负责云平台、配置中心、权限系统、Repeater等基础组件。
