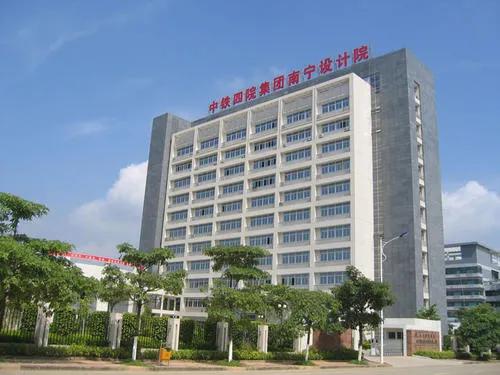

南宁院

中铁四院集团南宁勘察设计院有限公司（以下简称南宁院）是中国铁建中铁第四勘察设计院集团有限公司（以下简称铁四院）下属全资子公司，2018年，获得国家“高新技术企业”认证。连续多年处于广西勘察设计行业综合实力第一方阵。建院以来，先后荣获国家和省部级科技进步、优秀工程勘察设计、优秀QC成果等奖项122项。

此次，通过对柳州铁路港核心区（西鹅铁路物流中心）综合服务区A-1地下室项目的设计工作，本院总结出 较为通用的BIM设计流程图 ，以供学习借鉴。

项目概况

项目名称: 柳州铁路港核心区（西鹅铁路物流中心）综合服务区A-1地下室

项目位置: 广西柳州

业主单位: 广西柳州市龙铁投资发展有限公司

设计单位: 中铁四院集团南宁勘察设计院有限公司

项目规模: 用地面积约53.46亩,总建筑面积约102334.8㎡

项目简介：本项目为柳州铁路港核心区（西鹅铁路物流中心）综合服务区A-1地下室，总面积2.5万㎡，分两层地下室。地上部分为一栋办公楼和两栋配套服务楼。负一层和负二层层高均为3.6米，功能为汽车库。负一层有设电动车停车区。负二层设2800平方米的人防地下室，平时为车库，战时为物资库。

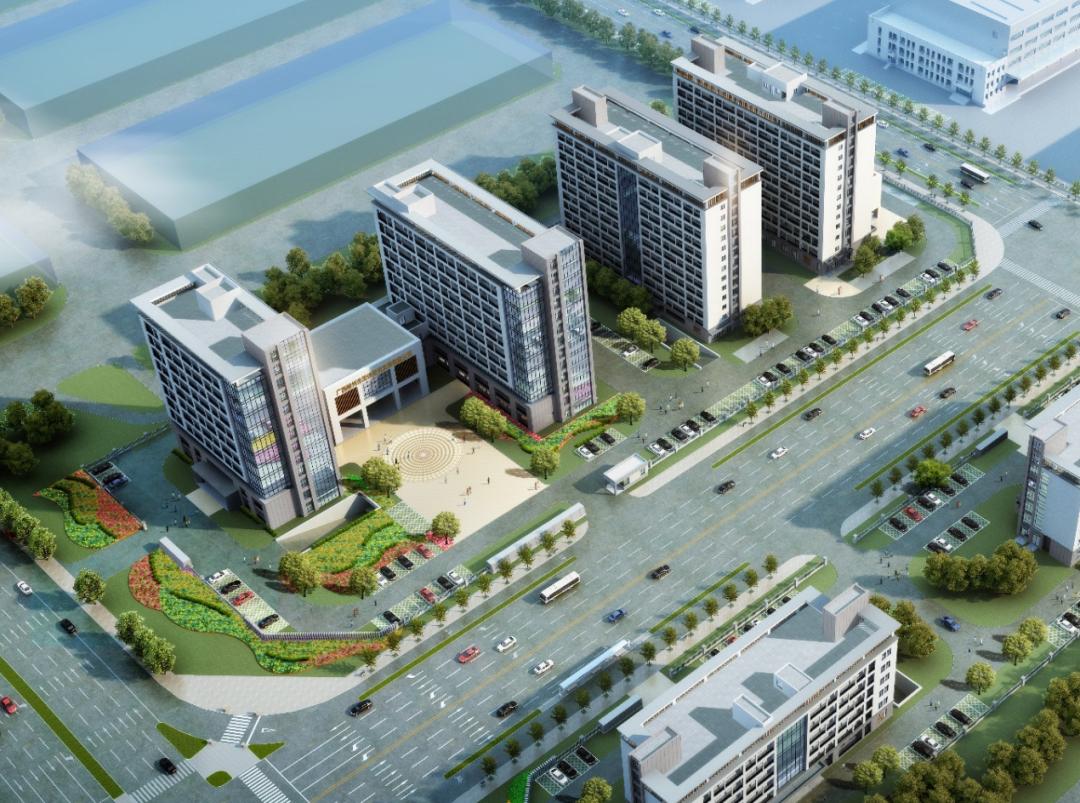

项目概念图

项目准备

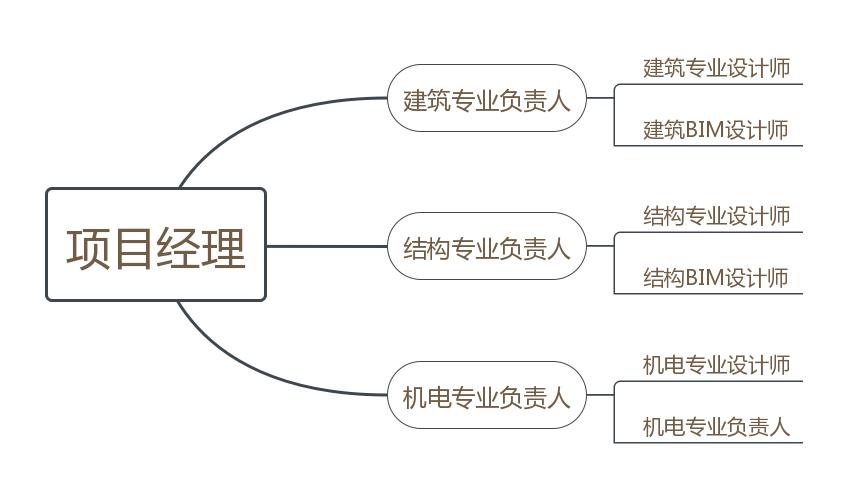

1、组织结构

2、软件环境

软件以Autodesk Revit2016为基础，鸿业BIMSpace2020为辅助的方式使用,具体如下：

1）核心软件：Autodesk Revit2016

2）辅助软件：鸿业BIMSpace 2020，软件涵盖了建筑、给排水、暖通、电气的所有常用功能及智能化设计模块，如：快速建模、本地化族库管理、本地化标准规范的专业计算分析、专业间协同提资信息识别与调用、统计表单生成、基于AutoCAD的施工图设计软件接口等。软件目前为5节点网络版。

Navisworks主要用于管道碰撞检测，室内漫游动画制作。

3、硬件环境

目前硬件设备是由1台服务器和10台工作站组成，具体配置如下：

1）服务器

IBM Xeon EM64T 机架式1U服务器，双路E5405 双核处理器、4GB DDR2 内存、250G 硬盘、外接IBM EXP3000 5T硬盘。

2）工作站

AMD 锐龙3600 六核、微星 B450M 、骇客神条16G内存、浦科特 PX-256M9PeG（256G/固态硬盘）、显卡：铭瑄终结者1660 （6GB）、显示器：戴尔U2417H

BIM技术应用亮点

1、BIM出图

有效地提升出图的便利性及效率， 面对项目变更须修改图纸时，仅需在单一视图中进行组件参数或位置的修改， 即可自动修改相关视图的图纸， 节省传统使用 CAD 软件逐张修改图纸的时间，降低遗漏或修改错误，提高出图效率。

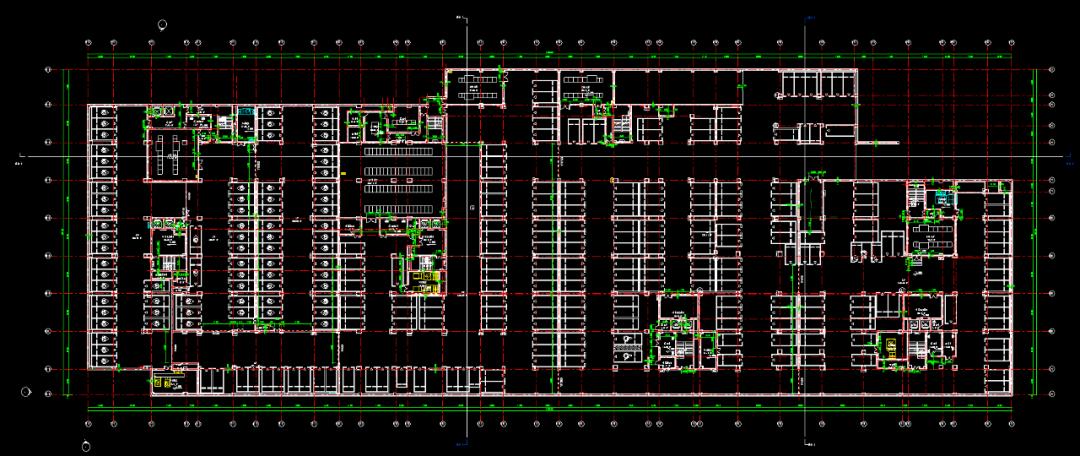

负一层平面图

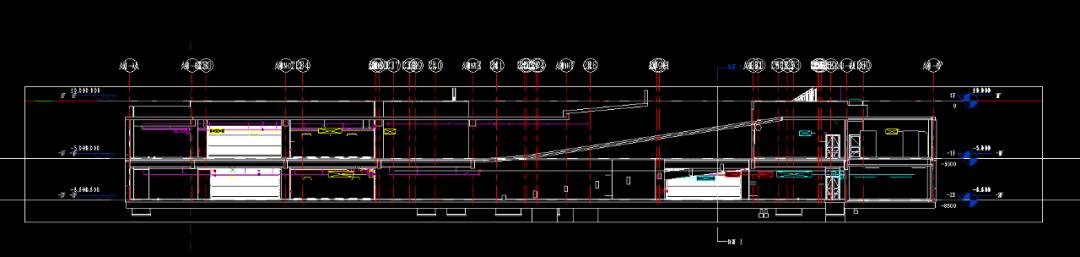

剖面图

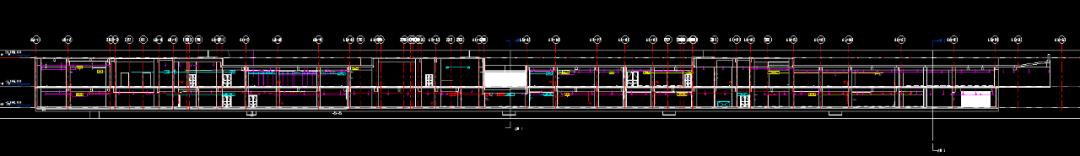

剖面图

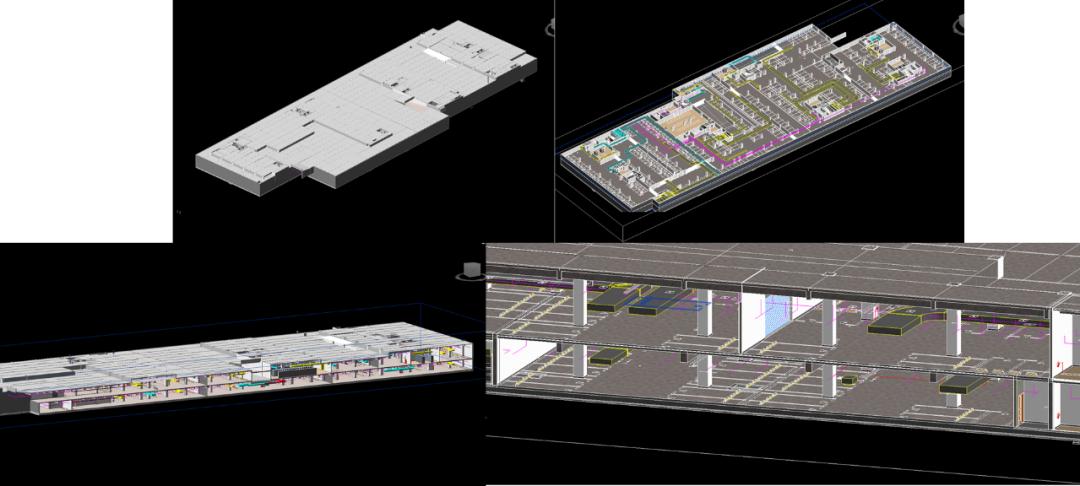

地下室revit模型

2、碰撞检查

在设计过程中，各专业设计师往往会存在沟通不到位的情况，从而导致各专业之间出现碰撞问题。通过BIM建筑信息模型可在建筑物建造前期对各专业的碰撞问题进行协调，并生成报告，帮助设计师进行修改，减少返工，缩短工期，节约成本。

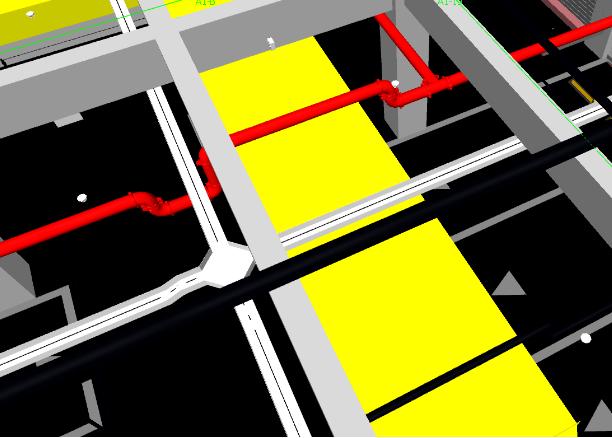

消火栓管道避让桥架和风管

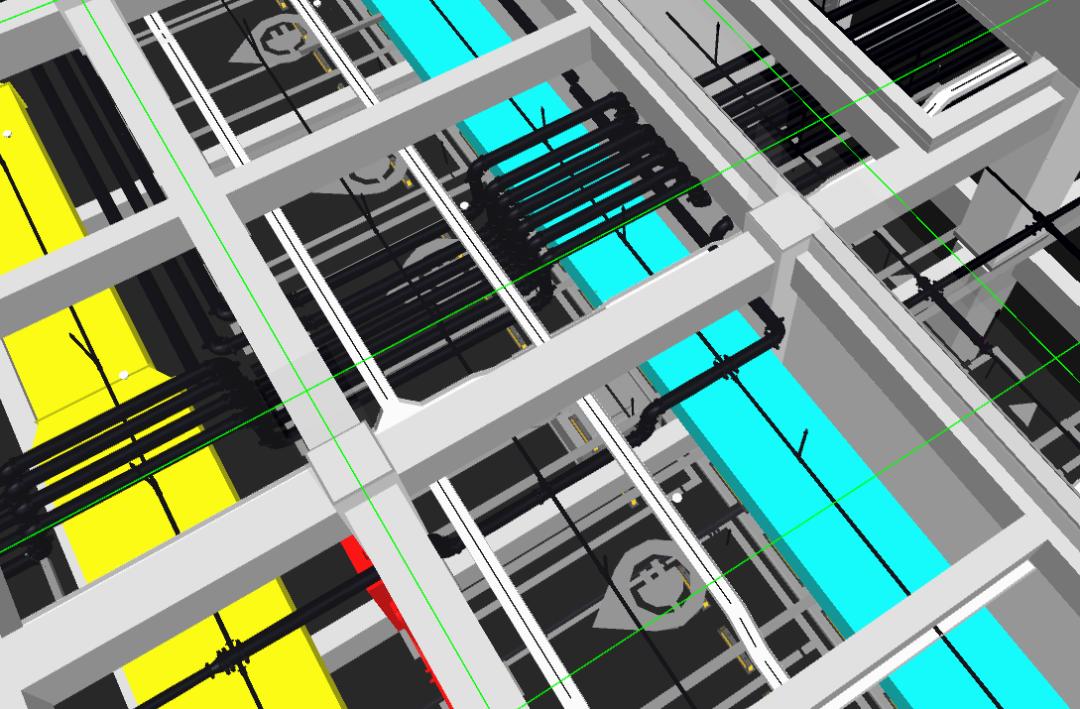

喷淋管道避让桥架和风管

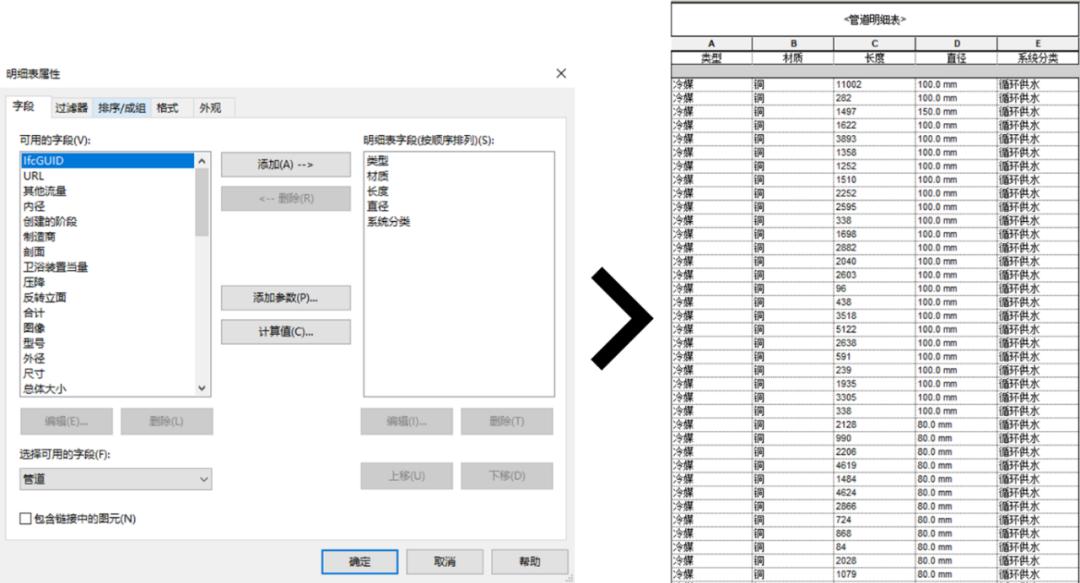

3、精准算量

BIM算量的方式以三维正向设计为开端，在设计模型的计算上，自动提取模型数据并计算直接生成工程量清单。以达到到控制设计限额，降低建造成本、提升项目运维效率；减少设计变更数量，提高建筑质量的效果。

BIM应用总结

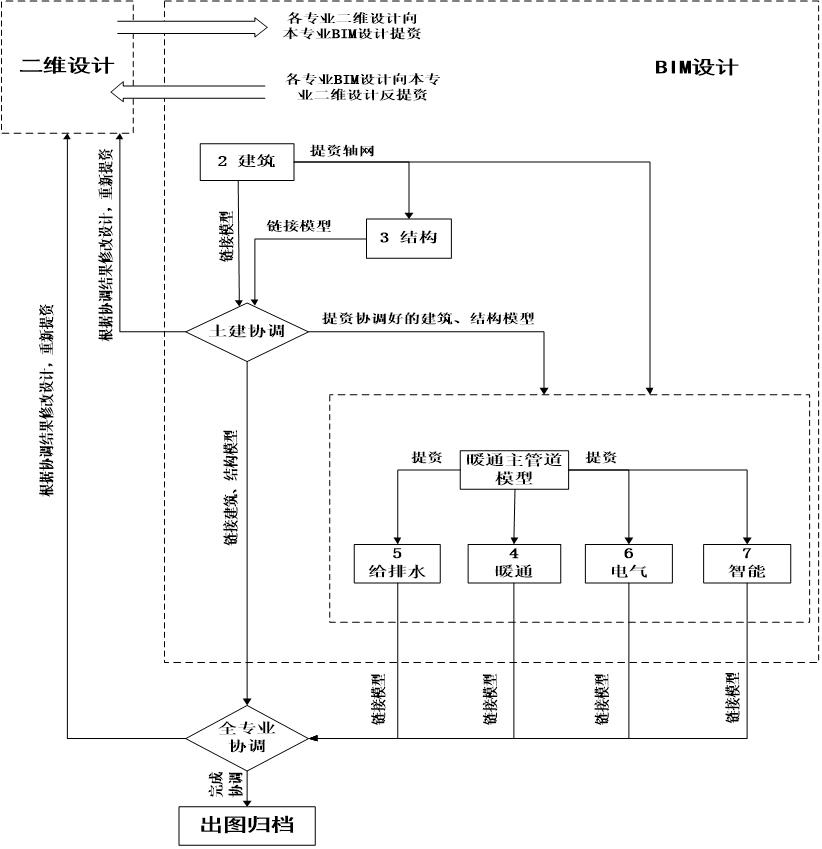

1、掌握BIM设计流程

在项目的实施过程中，会由于各专业设计师之间的沟通不到位，出现各种问题，而通过BIM的各专业协同设计，可以有效处理这种问题，对各专业的碰撞问题进行协调，生成并提供出协调数据。以BIM的思维和工作方式进行设计工作，设计相关信息通过BIM模型承载，通过该模型，完成设计阶段的逐项应用。

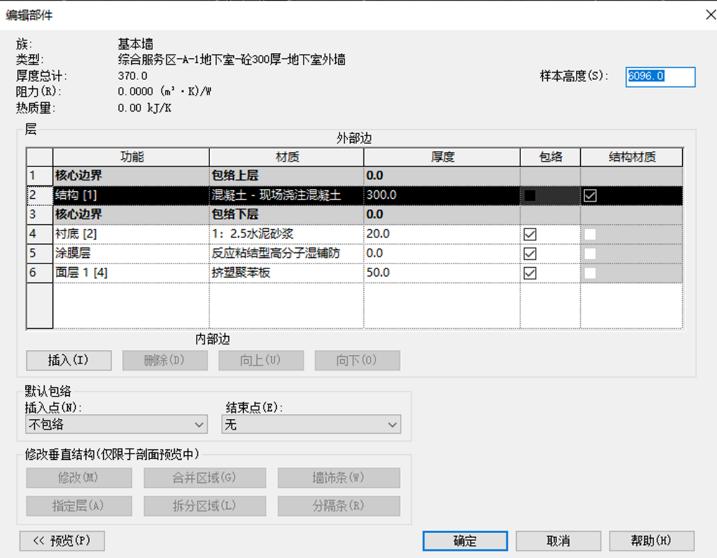

2、构件命名规范化，便于算量

BIM设计经常需要在多文件、多专业间进行文件链接、数据信息共享与传递、数据统计、视图显示及构件样式控制等，那么统一、规范的数据级BIM命名规则，将极大地提高上述工作的效率和成果质量。

3、模型信息越完善，价值越高

BIM模型是设施所有信息的数字化表达，是一个可以作为设施虚拟替代物的信息化电子模型，是共享信息的资源。

改进方向

1、改进目标

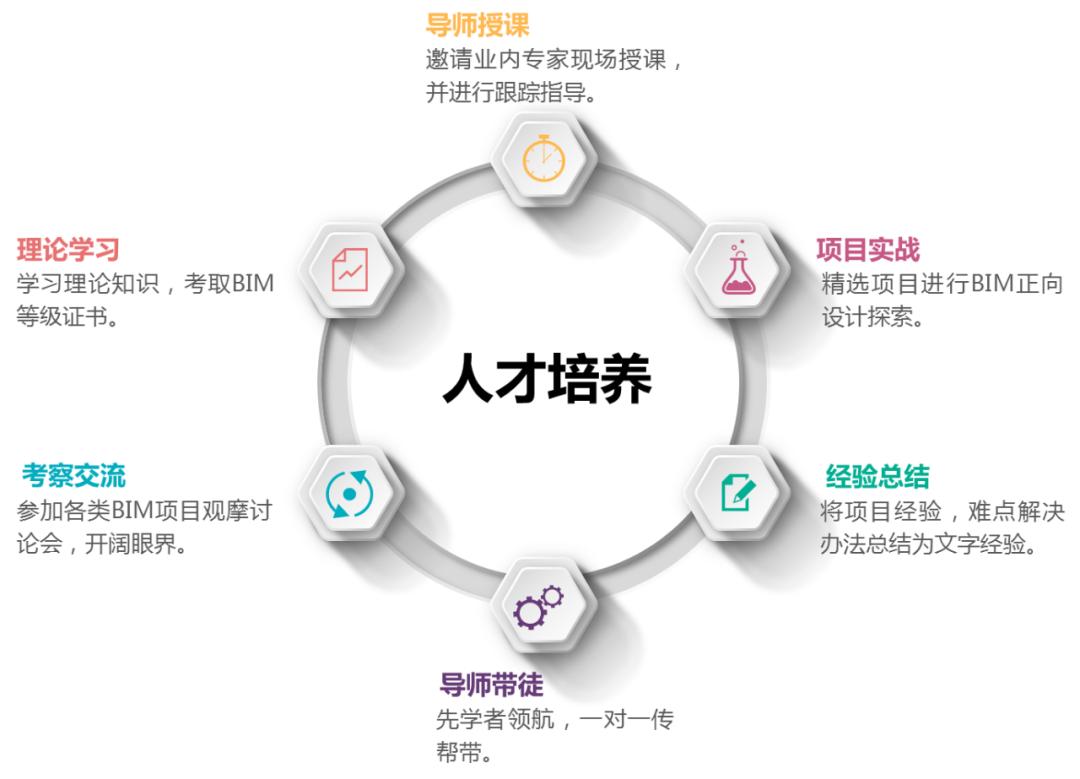

2、BIM人才培养措施
