在开始介绍之前先看下面两张图，这两张原理图是同一个电路，一个是新手画的，一个是老手画的。
新手画的原理图

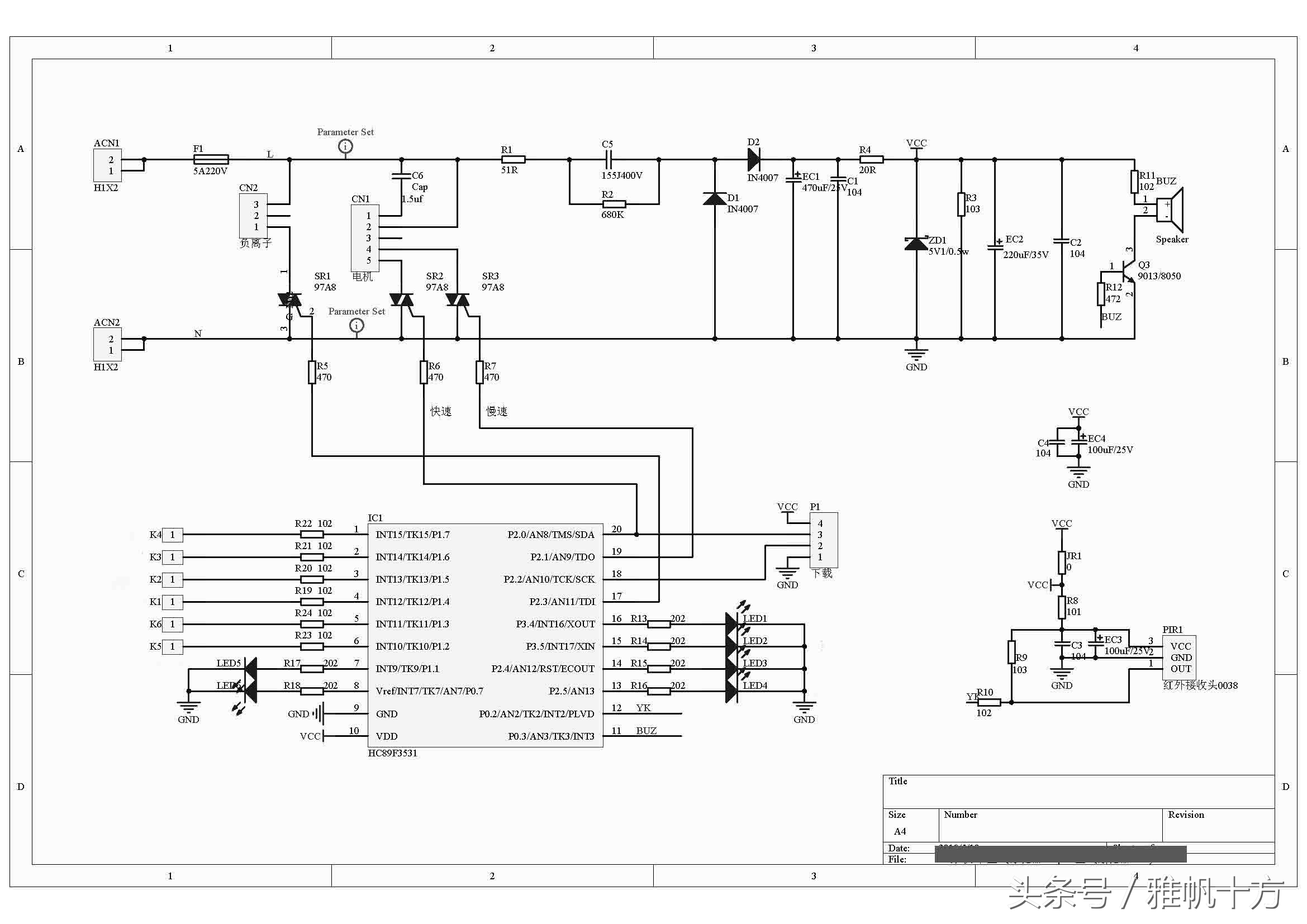

雅帆画的原理图
怎么样？看出差别了吗，第二张是不是更好，信号走向，主电路，控制电路调理清晰？
那怎么才能画一个好的原理图呢，我总结有以下几点：
1：尽量少用网络标号，如果一定要使用，请使用总线画法，指定标号的大概位置。
这里绘制为不合理，每个引脚接在什么地方，阅读者要全张图纸找一遍
2：图纸信号走向为左输入右输出，千万不要凸显个性，反着画。
这张绘制不合理，信号走向左出右入，不符合大众习惯
3：主副电路清晰，子电路应符合阅读者的阅读习惯。

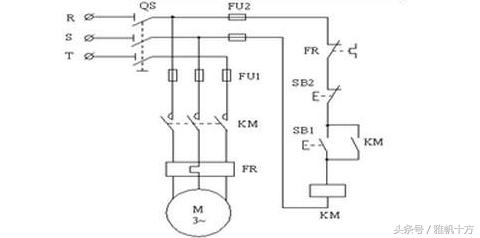

这张图绘制就比较好，主电路控制电路调理清晰
4：绘制标题栏，重要信息（像版本号等）要标记清楚。
雅帆的一个标题栏模版
小伙伴们认为我说的对吗？
