玻璃幕墙在中国发展三十年，这三十年有数不清的幕墙工程崛起并屹立在中华大地！
各种各样的幕墙建筑建设导致建筑幕墙用硅酮密封胶用量和市场需求度大幅增加，且对硅酮密封胶品质提出更高的要求。
硅酮密封胶中起主要作用的成分是羟基封端聚二甲基硅氧烷，分子结构以硅-氧化学键为主，分子链的断裂能很高，使其具有良好的抗紫外线能力，并且具有优异的高弹性。
硅酮密封胶在建筑幕墙上主要利用到它的高弹性。当接缝的位移出现变化时，它可以承受由于接缝尺寸的变化而带来的应力变化；同时还能够保持连接缝良好的气密性和水密性等。
如果硅酮密封胶出现脆化问题，失去了它的高弹性，将会对幕墙的安全性造成极大的隐患。硅酮密封胶在生产过程中是采用二甲基硅油作为增塑剂的，它起的主要作用是削弱聚二甲基硅氧烷分子之间的作用力，增加聚合物分子链的移动性，使其具有良好的弹性。
在硅酮密封胶使用过程中，二甲基硅油不会随着时间的推移而挥发或者渗出，从而可以一直保持硅酮密封胶的高弹性。
由于二甲基硅油的价格比较高，随着密封胶行业市场竞争的激烈化，一些厂家为了降低成本，从增塑剂入手，采用白油代替二甲基硅油作为硅酮密封胶的增塑剂，做成的硅酮胶被称为“白油胶”。
白油作为增塑剂时不仅可以增加硅酮密封胶的光泽度，还可以提高硅酮密封胶的挤出速度，在成本上比用二甲基硅油作为增塑剂的硅酮密封胶的价格低，但白油是由小分子的饱和烷烃类的组成，分子量比较低，容易挥发。

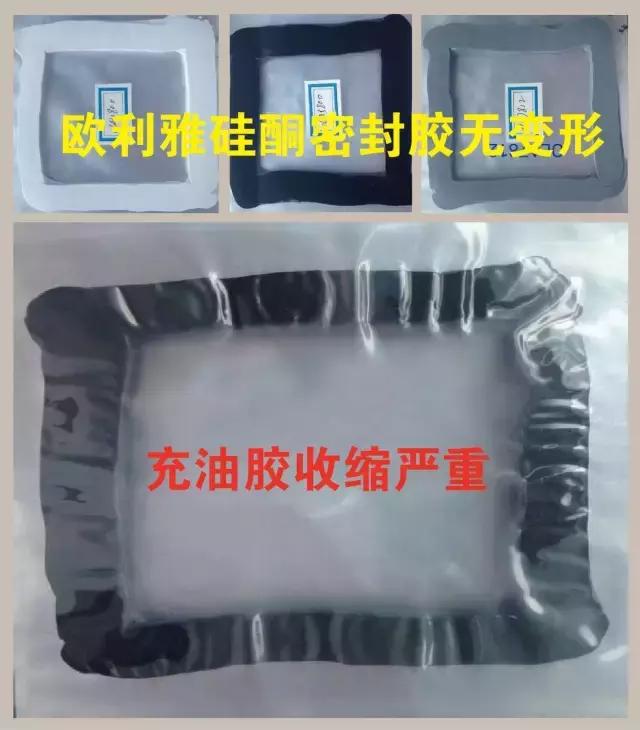

作为增塑剂添加到硅酮密封胶中，随着时间的推移，会从硅酮密封胶中完全挥发或渗出，就起不到增塑剂的作用，最终结果造成硅酮密封胶硬度急剧增加，严重时会脆化，甚至产生开裂现象。
白油如果渗入到丁基密封胶中，还会引起丁基密封胶的溶解，严重时会造成流油现象。石材幕墙中如果使用了含有白油的硅酮密封胶，还会造成石材幕墙的污染。
因此，含有白油的硅酮结构密封胶在工程上使用会造成幕墙的失效，不仅影响到幕墙的美观，还降低了幕墙的节能保温效果，特别高层建筑幕墙上如果密封胶发生问题，造成玻璃板块脱粘，还会对下面行人的人身安全造成极大地隐患。
