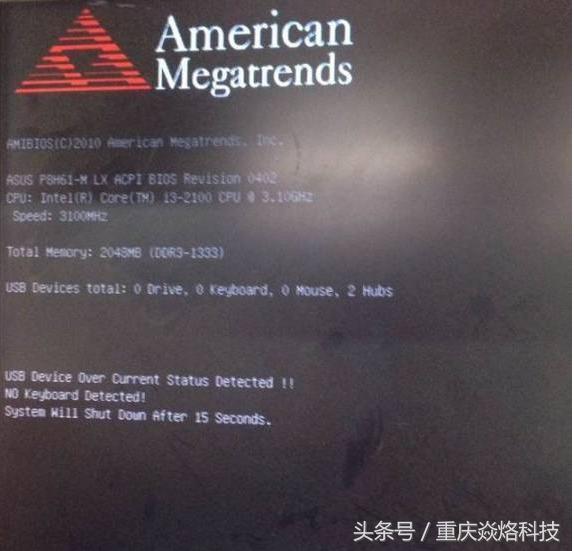

故障:如图
看到这个.很多都想到USB跳线被拔掉了
但这主板压根就没USB跳线冒
这个问题如果没点位就很难.有点位就容易了
打开点位图:查找OC#
如上图.USB_OC#一共5个
一个个的查.这就不拍图了
当查到S_USB_OC#12时.

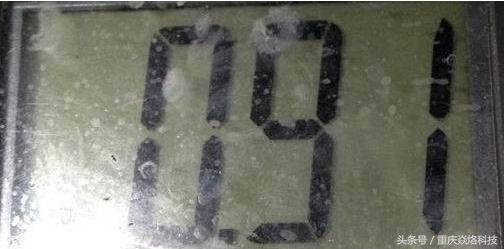

上面只有0.9V
正常是3V左右的

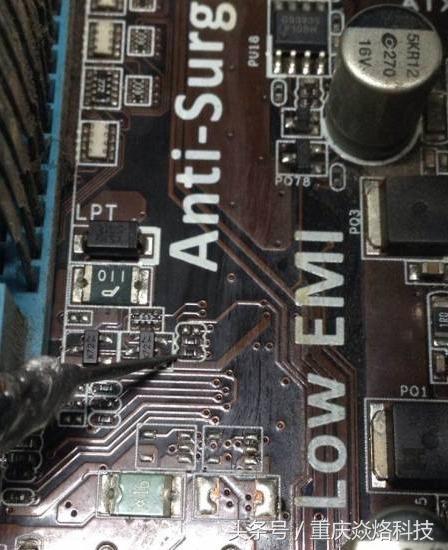

查上面2个电阻.
下面那个4.7K
中间那个550欧
最上面是空的
再去用个计算器 算一下 中间那个应该是9.1K才对
电阻其实不用太精细.而已华硕坏822痛病了.
换个8.2K的电阻上去
亮机图
