铅酸蓄电池由几只12V单体电池串联，通常采用【储电+恒压+浮充】三段式智能充电
恒流模式充电：硫化和内阻大共存容量下降快，恒压期逐步延长充电安全难保障
恒功率模式充电：零硫化内阻上升慢容量下降慢，恒压期电流正常下降充电安全有保障
【1】恒流模式充电蓄电池使用寿命短
蓄电池采用【恒流+恒压+浮充】充电：新电池单体充电电压接近合理电压14.6V～14.8V，最低接近14.55V，最高接近14.80V；充放电次数增加，单体充电电压差别逐步拉大，最低小于14.45V，最高大于14.85V
1）低电压充电不足硫化
充电电压低于14.45V的单体，化学反应不充分充电后PbSO4含量高；充电不足失水少H2SO4浓度低，内阻小温升低放电量多，放电后PbSO4含量高
吸附在极板上的PbSO4含量高，容易形成粗化的硫酸铅晶体，堵塞极板上的间隙孔，蓄电池硫化储电能力下降
充电不足储电能力低内阻小，再充电电压上升慢，充电更加不足硫化逐步加深
2）高电压过度充电内阻大
充电电压大于14.85V的单体，化学反应充分充电后PbSO4含量低；过度充电析气失水多，H2SO4浓度高内阻大，温升高放电量少，放电后PbSO4含量低
PbSO4含量低零硫化；PbSO4含量低+失水量多➡️H2SO4浓度高内阻大，蓄电池储电能力随着内阻上升而下降
过度充电内阻大析气电压低，再充电电压上升快，过度充电增加内阻上升更快
3）充电热失控的根本原因
蓄电池产生充电热失控，过度充电只是表面原因，充电不足硫化才是根本原因
硫化单体储电位下降快内阻上升慢；内阻大单体储电位下降正比于内阻上升
6020恒压期电流 I =｛73.5-ΣEi）/ΣRi，充放电次数增加，储电位之和ΣEi下降快，内阻之和ΣRi上升慢；恒压时间逐步延长➡️转灯无望➡️充电异常引发热失控
【2】恒功率充电蓄电池使用寿命长
恒流模式改成恒功率模式，【恒功率+恒压+浮充】充电的蓄电池：新电池单体电压接近合理电压，最低大于14.55V，最高小于14.90V；充放电次数增加，单体电压还是接近合理电压，最低大于14.55V，最高小于14.90V
1）恒功率充电储电能力强
储电前期蓄电池内阻小，温升低充电电压上升慢；储电前期电流大∫IEdt大，储电量多后续储电位上升快，蓄电池的储电能力强
2）恒功率充电能量损耗低
储电后期蓄电池内阻大，充电电压大于析气电压，【内阻损耗➕析气功耗】导致温升高，充电电压上升快
内阻损耗和析气功耗与电流的平方成正比，储电后期电流小能量损耗低
3）恒功率充电内阻分压低储电位高
6020转恒压时：储电位E≈72.5–IR，电流小温升低内阻上升少，内阻分压 IR 小储电位高
4）恒功率充电储电量多
储电期储电能力强储电位上升快，能量损耗低内阻分压上升慢；转恒压时储电位高；蓄电池储电时间长储电量多
5）低电压充电足零硫化
低电压单体：储电期内阻小储电量多；转恒压储电位高内阻小温升低；恒压期充电电压大于14.55V，充电足PbSO4含量低零硫化
6）高电压过度充电少内阻上升慢
高电压单体：储电期内阻大储电量少；转恒压储电位低内阻大温升高；恒压期充电电压小于14.90V，过充电少失水少内阻上升慢
7）恒功率充电安全有保障
低电压单体充电足零硫化，高电压单体过度充电少内阻上升慢，充放电次数增加，储电位之和ΣEi下降正比于内阻之和ΣRi上升
恒压期｛73.5–ΣEi｝上升量正比于ΣRi上升量，电流正常下降，充电安全有保障

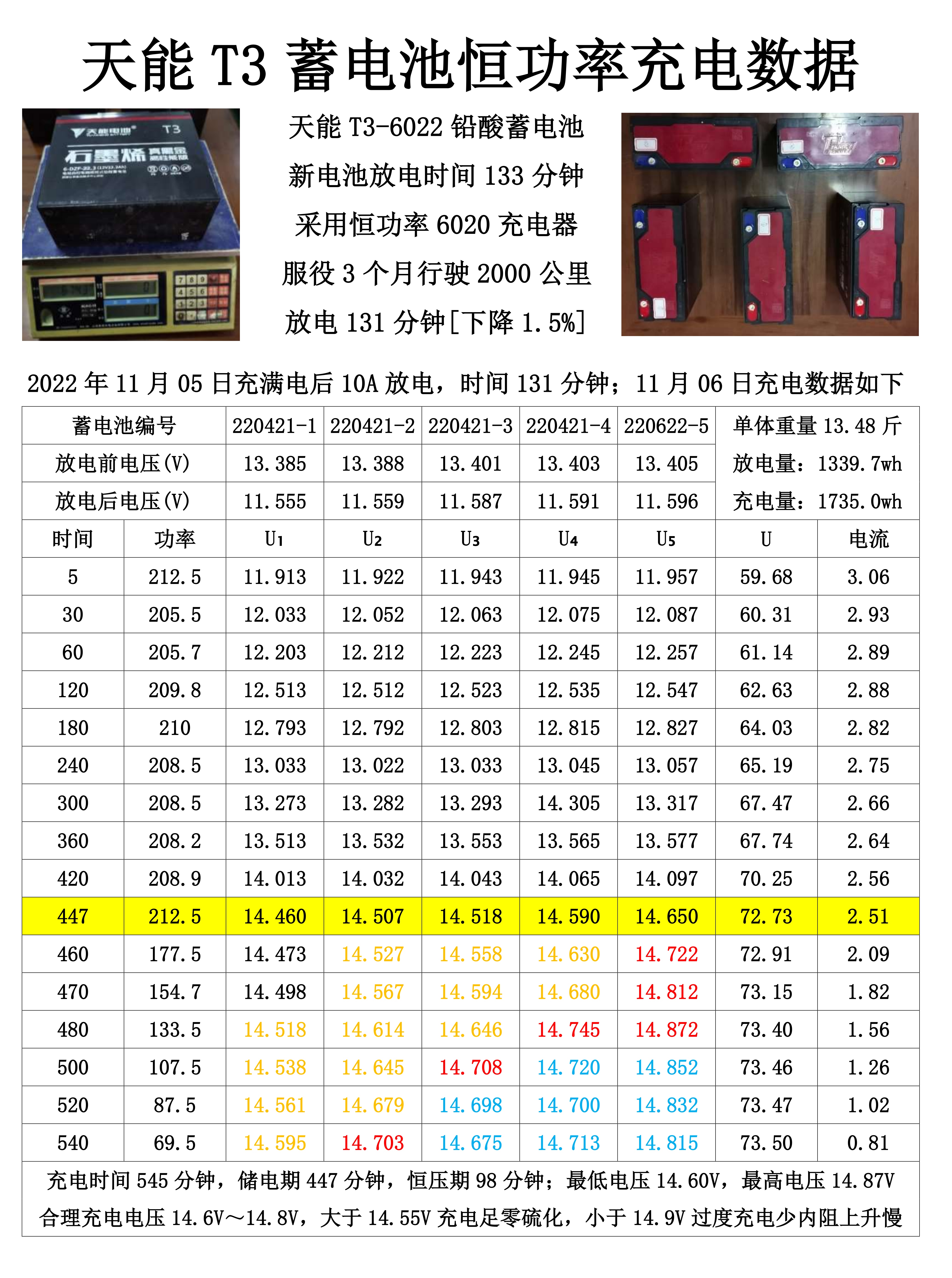

【3】恒功率充电效果实例
绿佳2016年电动车，2019年10月更换新大洲6020蓄电池，单体重量12.9斤，新电池放电时间129分钟，采用恒功率模式充电
服役18个月行驶12000公里，2021年5月份的测试数据：放电时间123分钟｛容量下降4%｝；储电时间426分钟，恒压时间68分钟；最低单体电压14.61V，最高单体电压14.81V
服役36个月行驶20000公里，2022年11月份的测试数据：单体电池重量减少0.1斤；放电时间80分钟｛容量下降37.5%｝，储电时间270分钟，恒压时间55分钟；最低单体电压14.60V，最高单体电压14.88V
§ 充放电过程物理参数
时间t，电压U，储电位E｛电动势｝，电流 I ，内阻R，温升ΔT和析气电压Ux
充电电压U=E+IR，电压上升到析气电压析气开始，单体电池合理充电电压14.6V～14.8V
放电电压U=E-IR，单体放电截止电压10.5V
§ 充放电过程能量转换
充电量=放电量+充放电内阻损耗+析气功耗
内阻损耗和析气功耗转为热能，温度上升：储电位下降，内阻上升，析气电压下降
1）储电量=充电量-充电内阻损耗-析气功耗
充电功率P=IU=IE+I²R，∫IUdt=充电量，∫IEdt=储电量+析气功耗，析气功耗=∫I²（U-Ux）dt ，∫I²Rdt=内阻损耗
2）放电量=储电量-放电内阻损耗
放电功率P=IU=IE-I²R，∫IUdt=放电量，∫IEdt=储电量，∫I²Rdt=内阻损耗
§ 充放电过程物质变化
蓄电池主要物质：氧化铅PbO2，铅Pb，硫酸铅PbSO4，硫酸H2SO4，水H2O；方程式
PbSO4+2H2O+PbSO4==PbO2+2H2SO4+Pb
析气伴随着失水，析气功耗失水量多；PbSO4含量高电池硫化，H2SO4浓度高电池内阻大
