UT61E是一款令人又爱又恨的表子，
做工好，速度快，四线制电阻档换挡盘，
还有视角好，换挡手感好等等优点
但是竟然没有背光，没有自动关机，
而且感觉很飘逸，
一直很想折腾个外置的基准给它。
当然加背光也是免不了的，

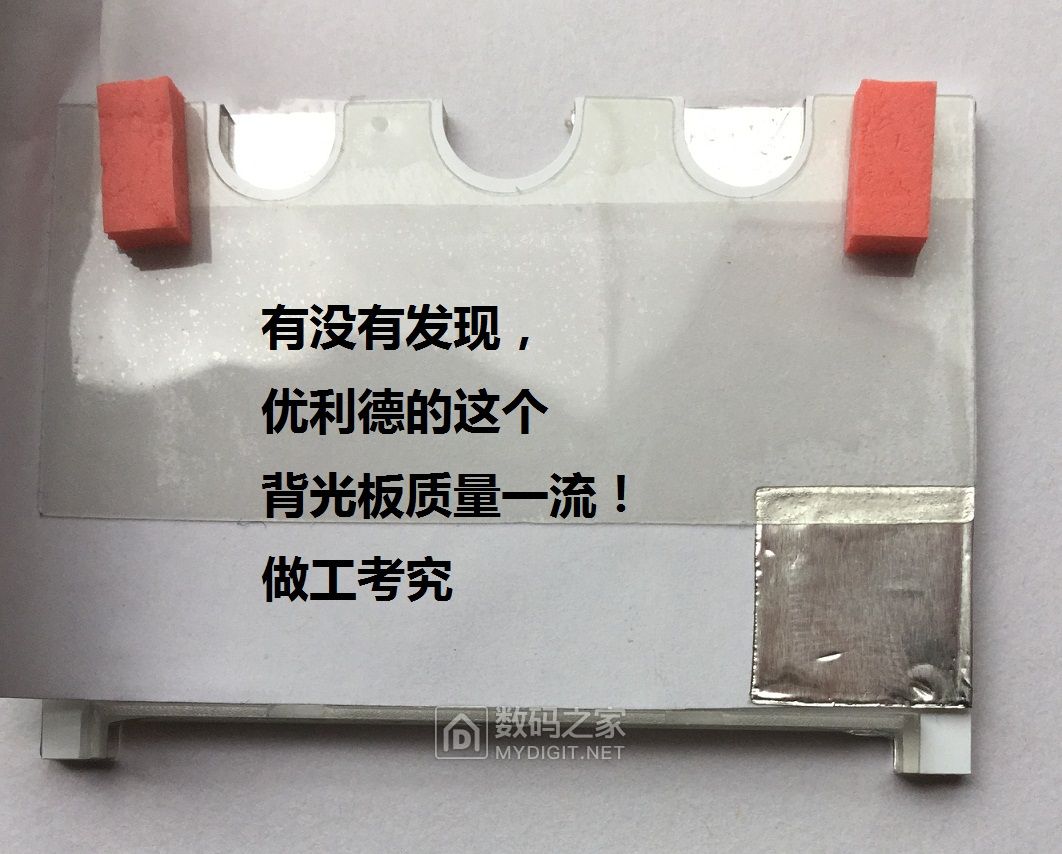

原厂的匀光板实在太吊人胃口了，
灯光非常匀，模具开的是非常完美，

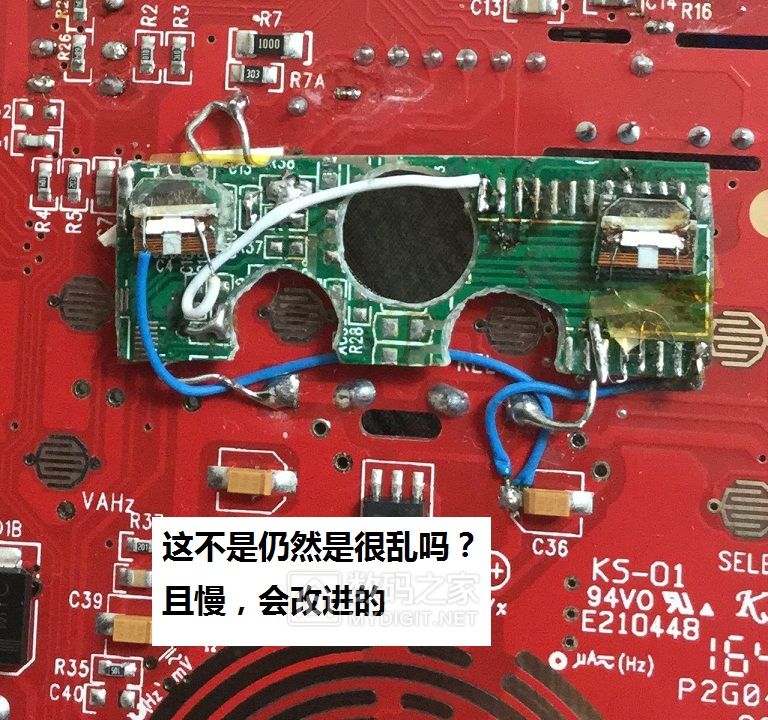

可是它的背光，一旦用飞线*法大**加了之后，
就如同被蜘蛛网粘到了，拆开就感觉怕弄断，
非常麻烦，没有动力折腾它了。
可是经常来坛子，总少不了大家的熏陶，
一会儿不折腾，就实在是手痒。
于是有一天心血来潮，又开始想挽救一下这个表子。
开始了这段辛酸的历程。。。
且耐心听我道来。。。

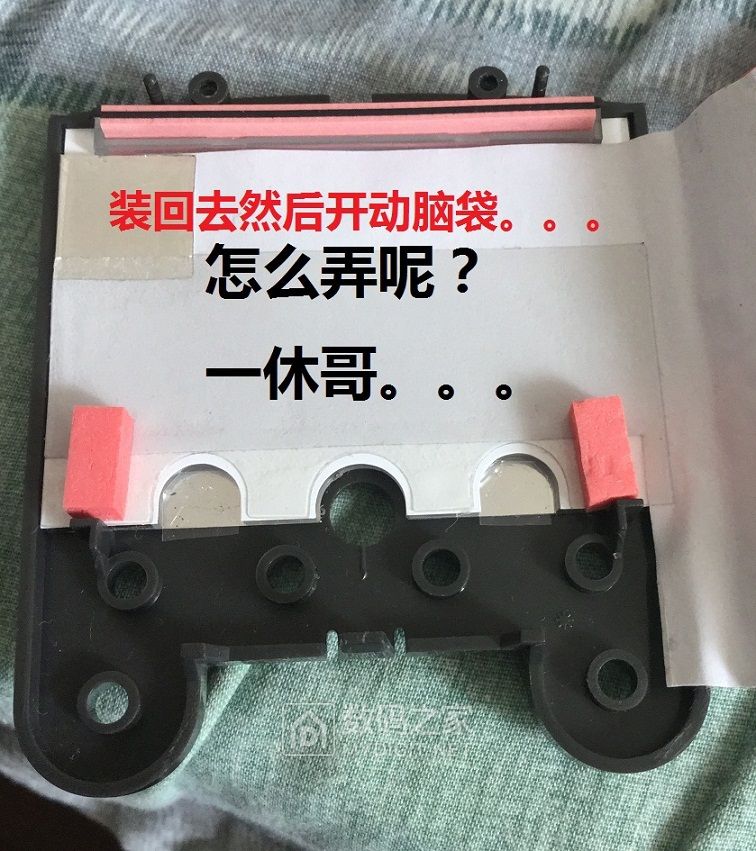

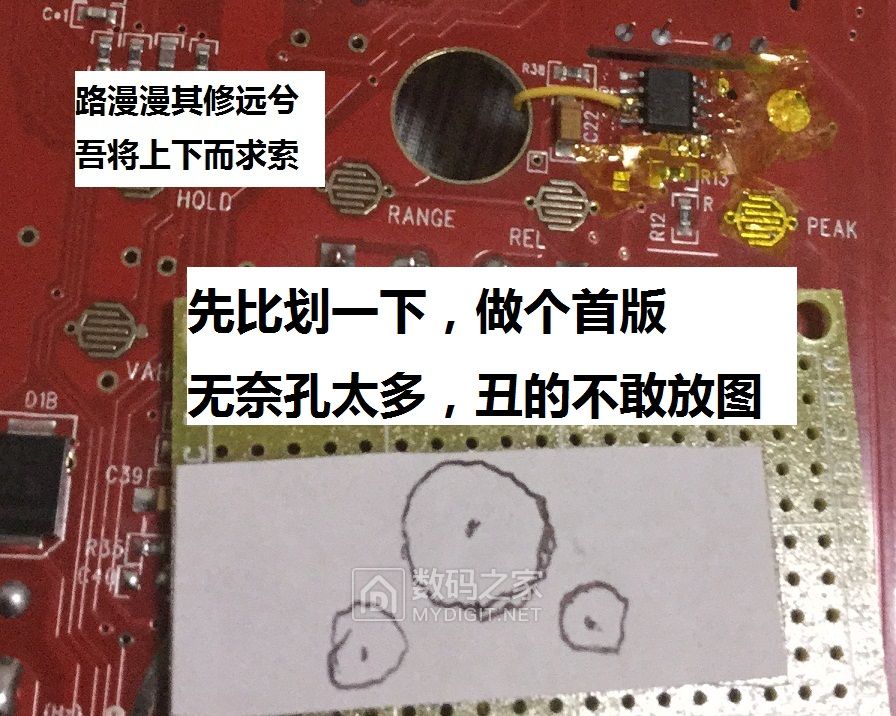

于是我想另辟蹊径，把表拆开再不断思考研究

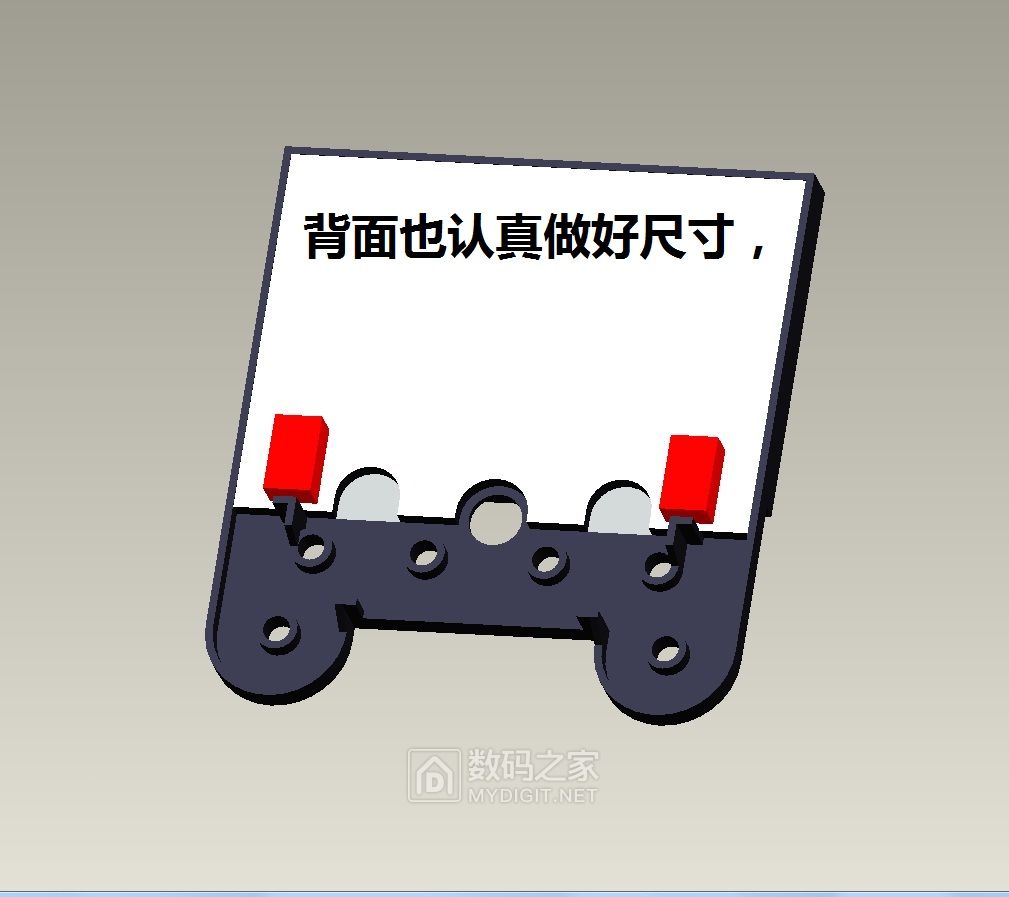

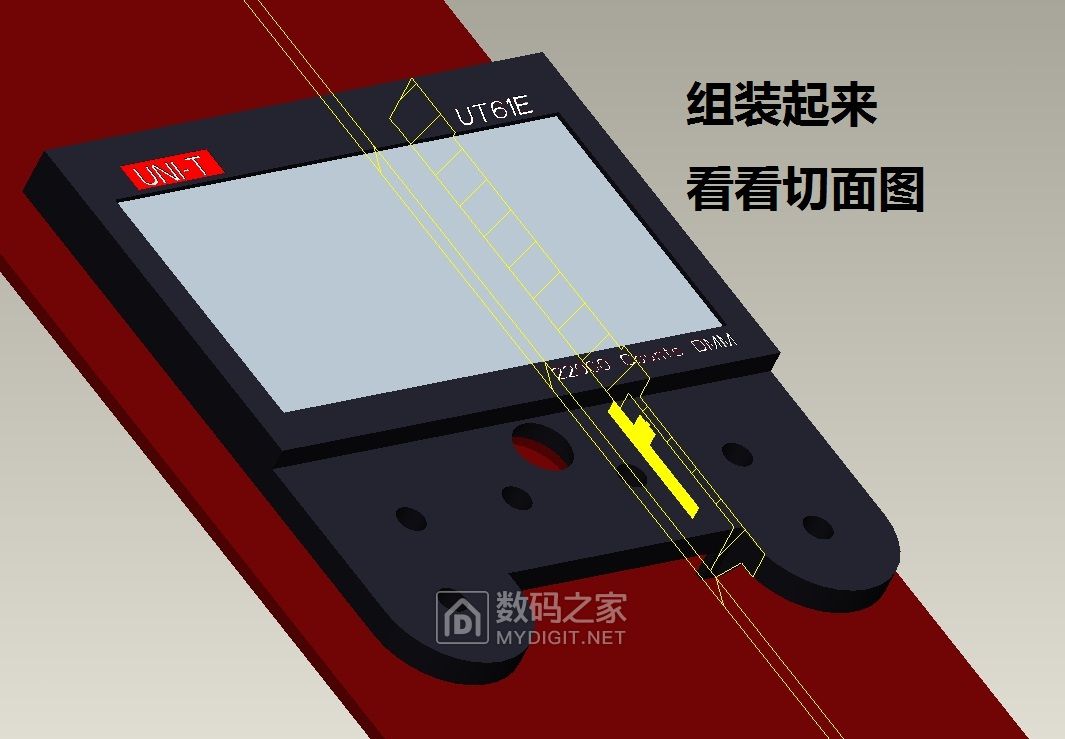

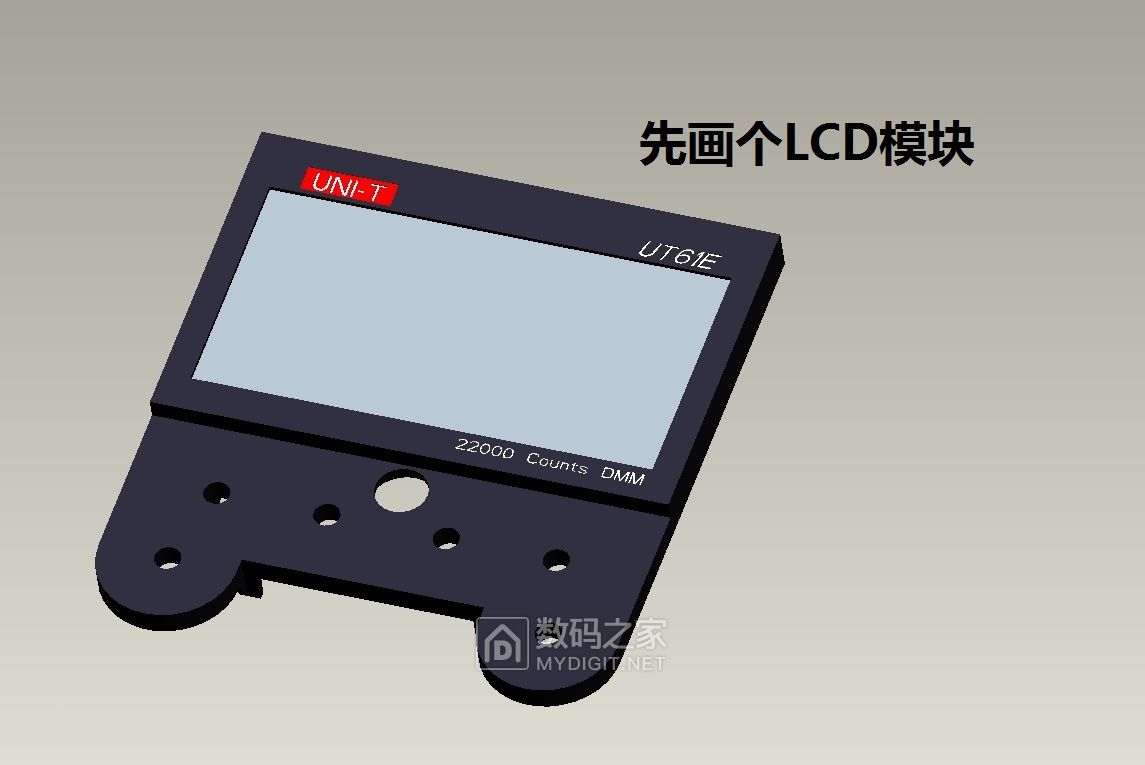

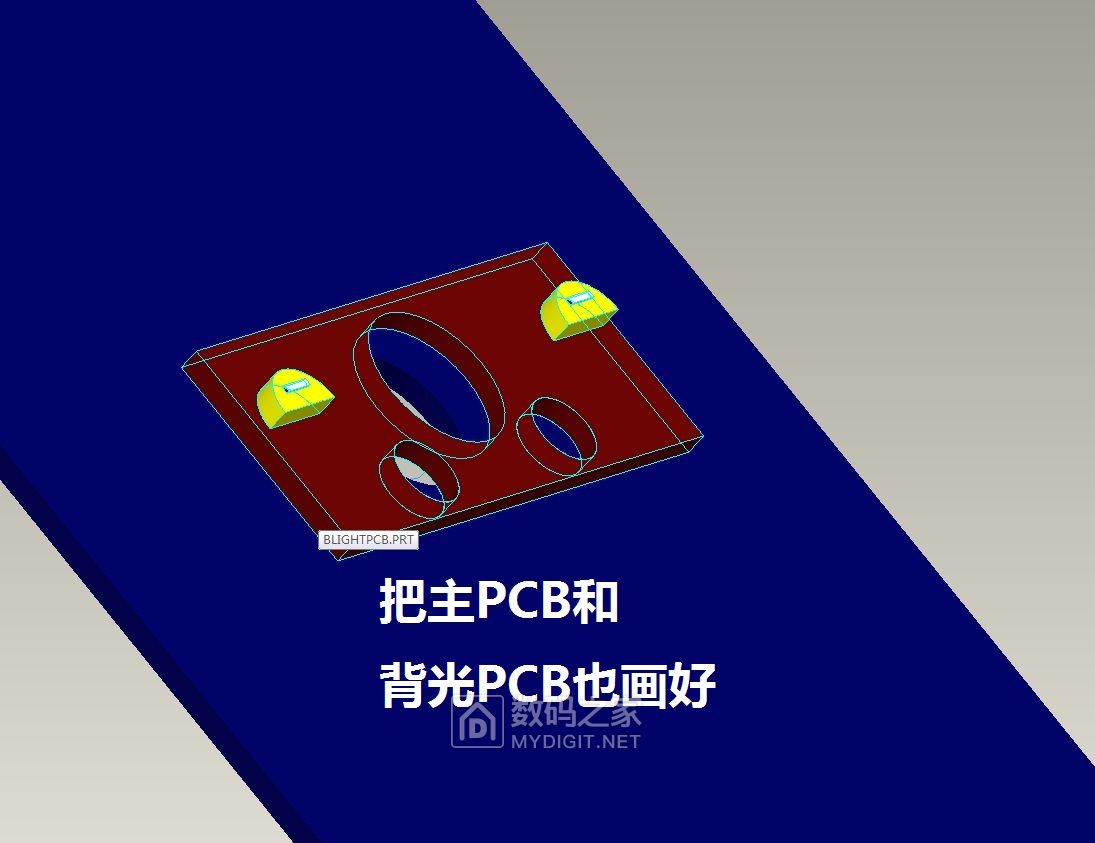

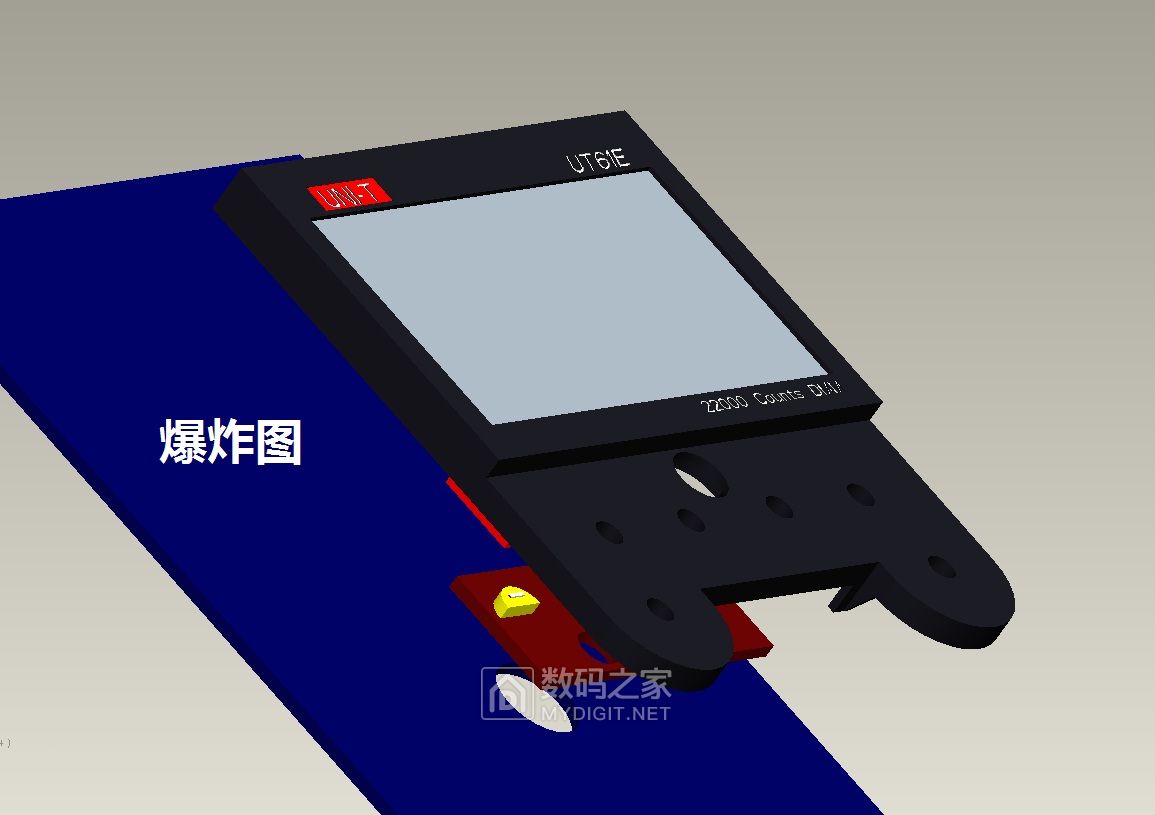

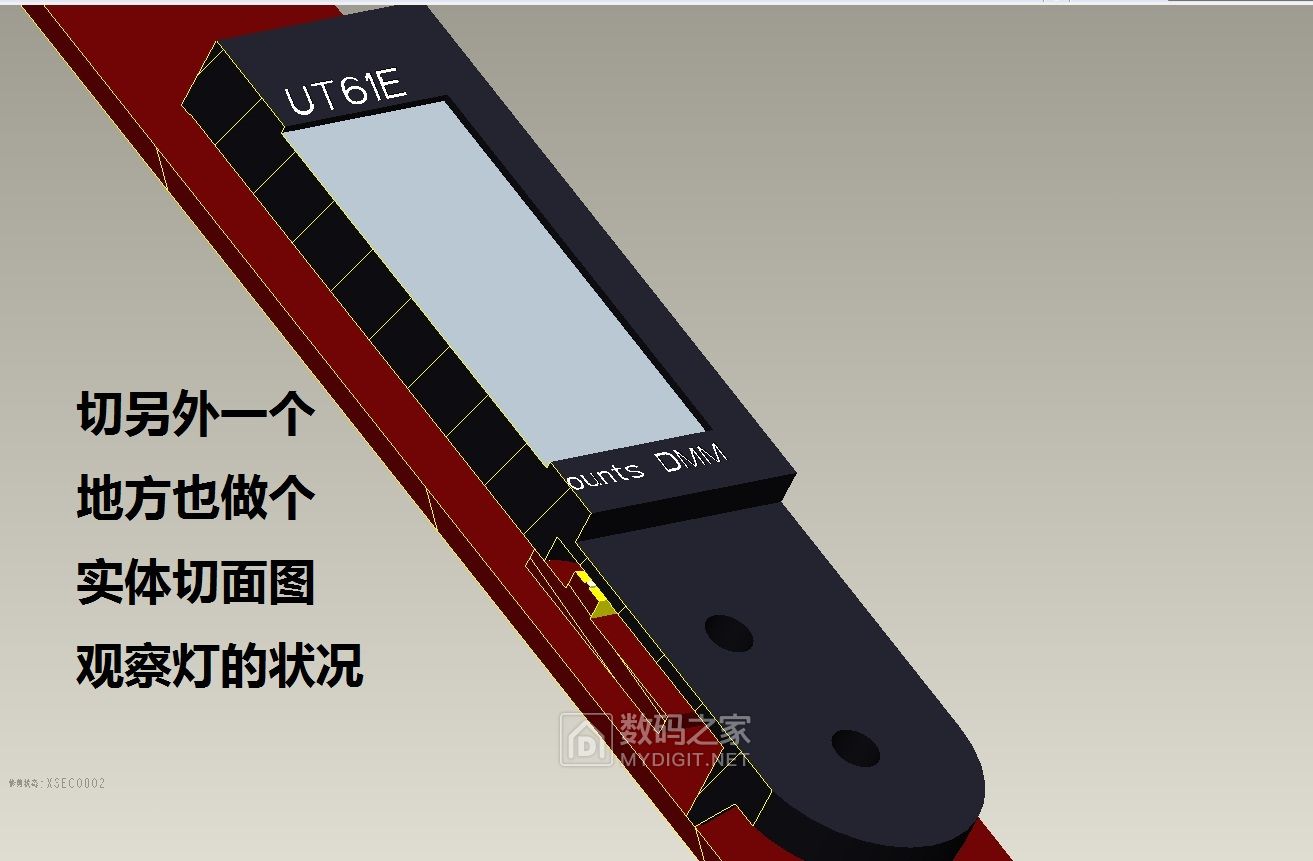

干脆开动3D软件模拟一下吧。

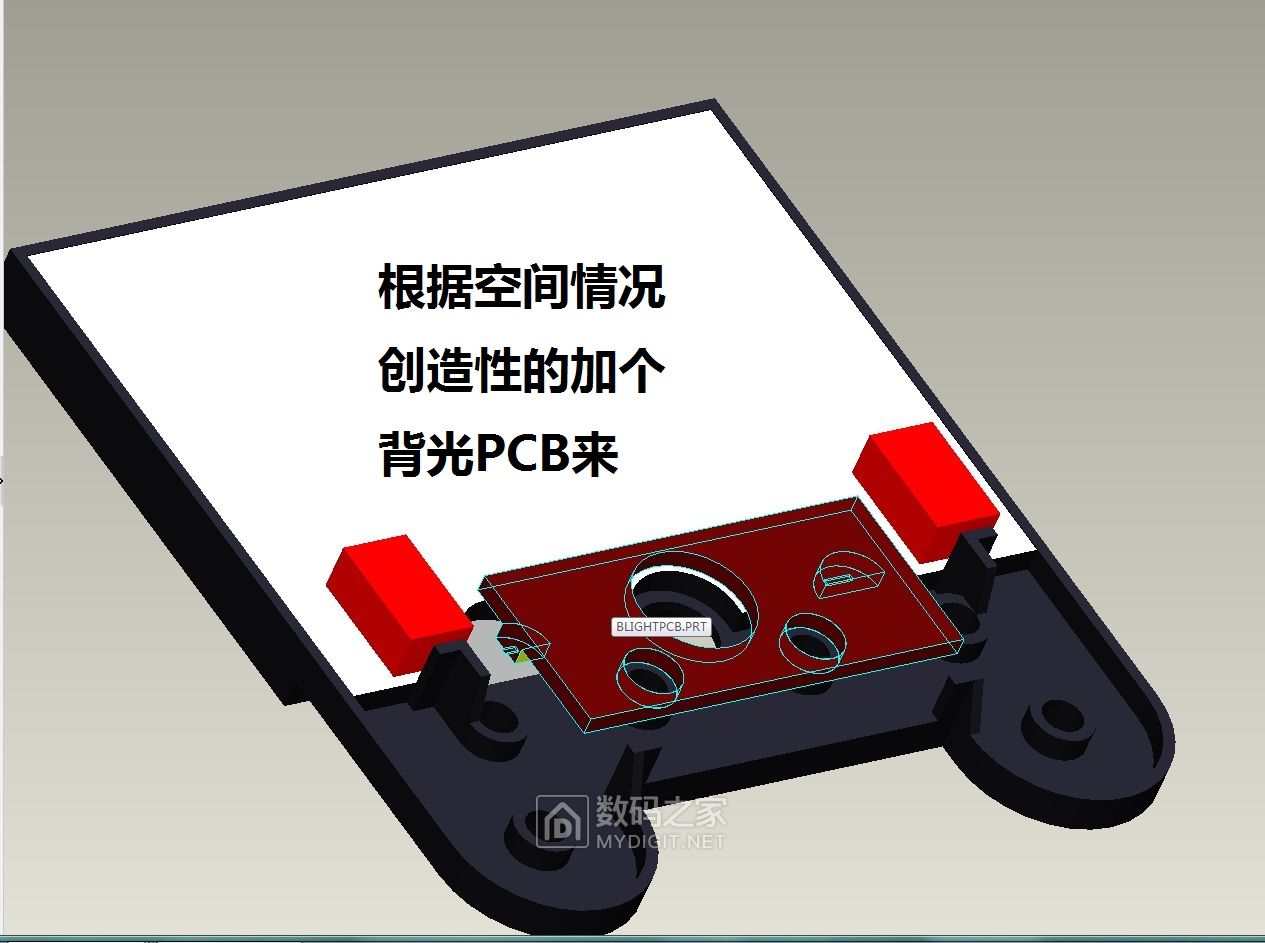

DING！ 有主意了！
感觉这个方法不错，于是开始动手了。
开始动手干，撸起袖子干！
赶紧开动AD画板子。。。
不惜代价，购买各种侧装LED。。。
买定离手，决定开始组装了。。。
这种侧装灯一般用在手机屏幕
非常软，焊接要小心翼翼的。

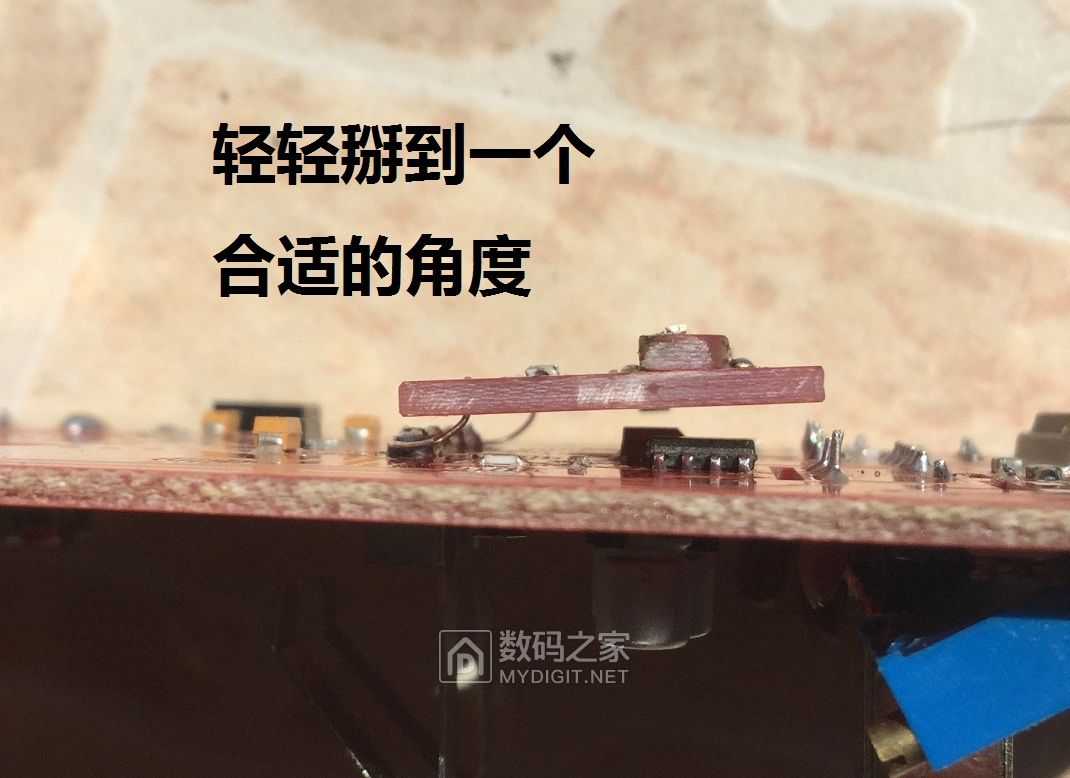

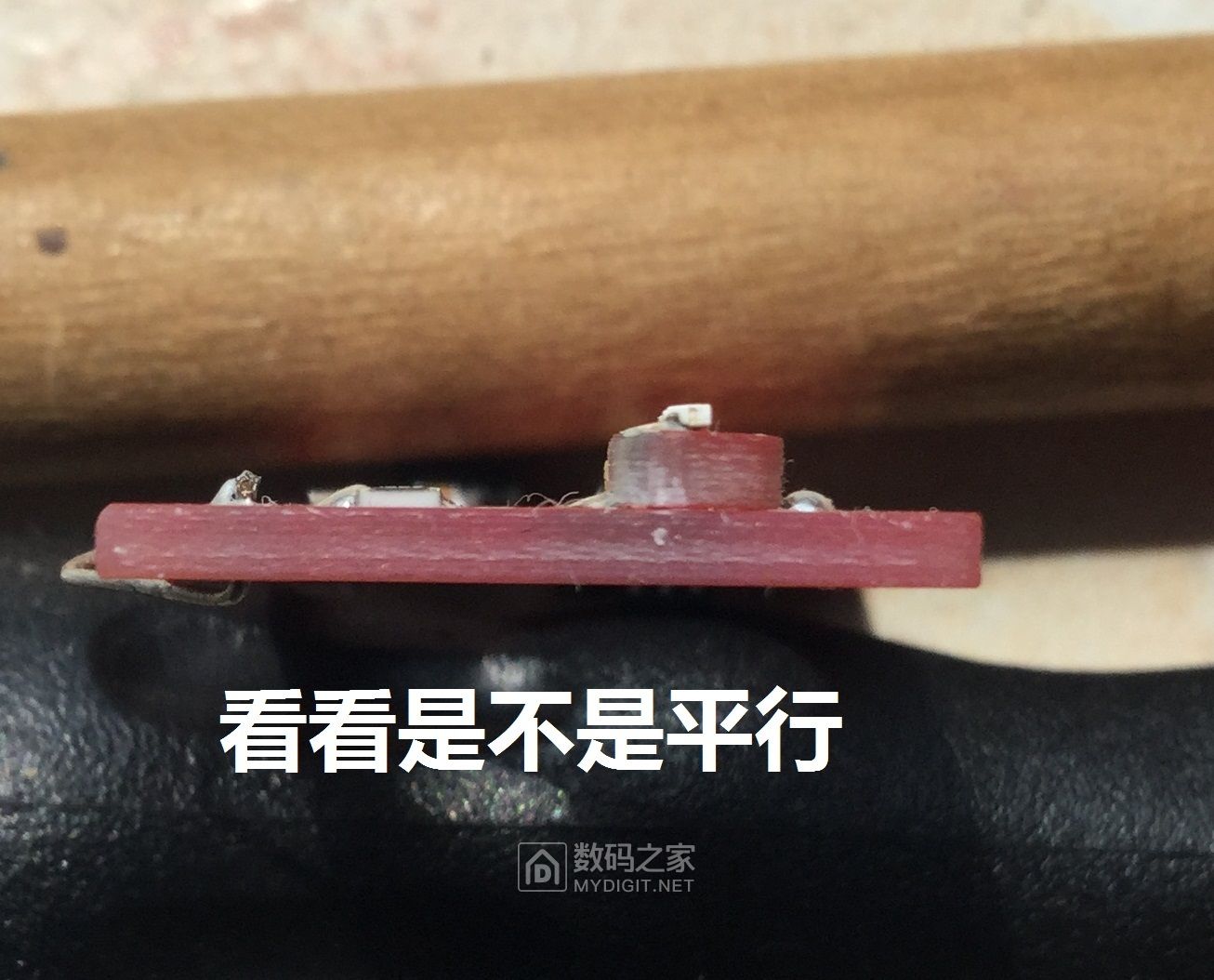

各种细节都要注意，以免影响匀光。

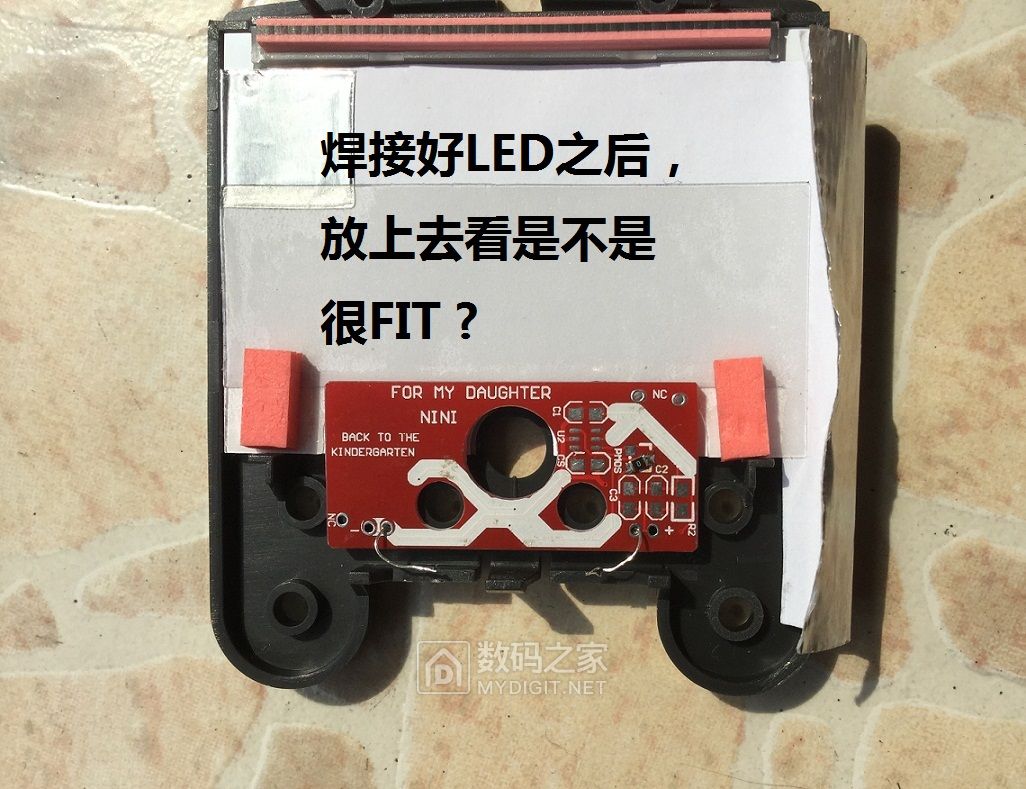

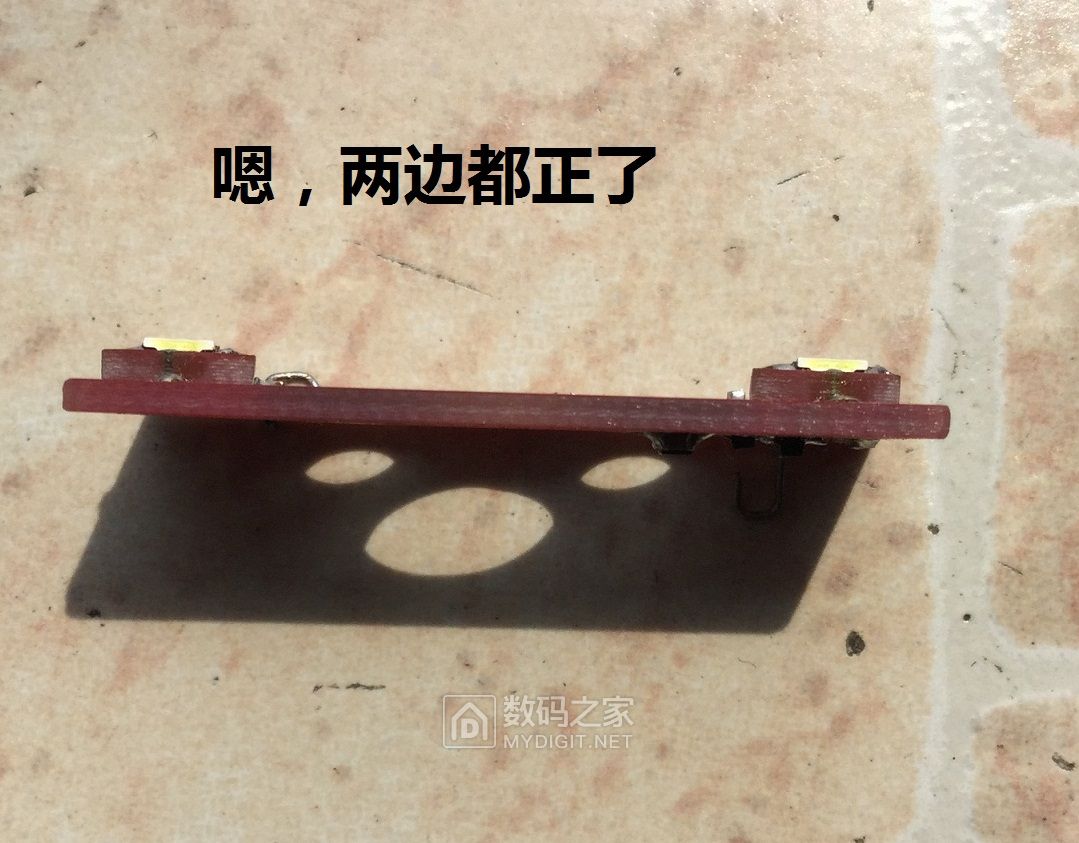

位置刚刚好。。。

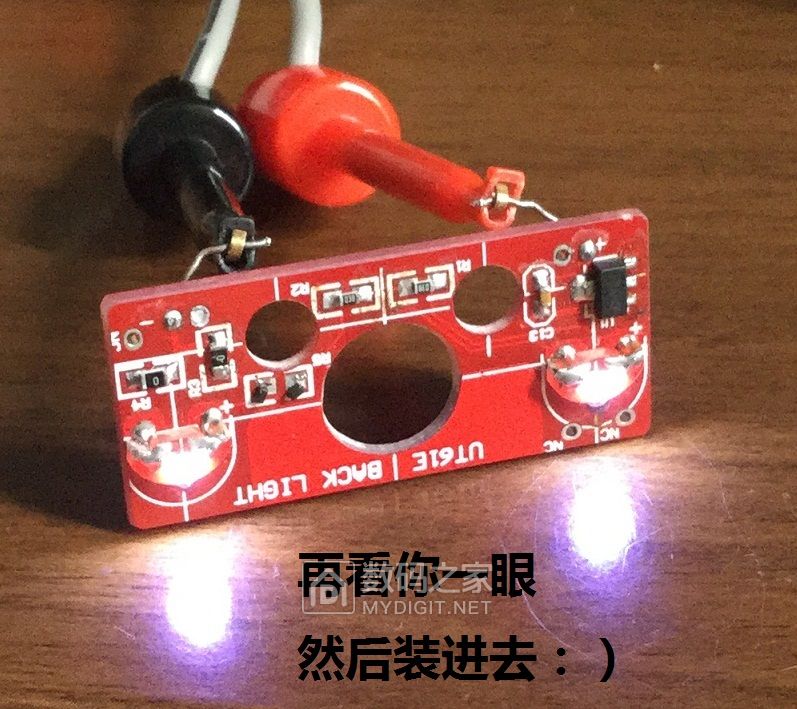

试试看亮度如何。。。
继续干，咱就是要折腾!

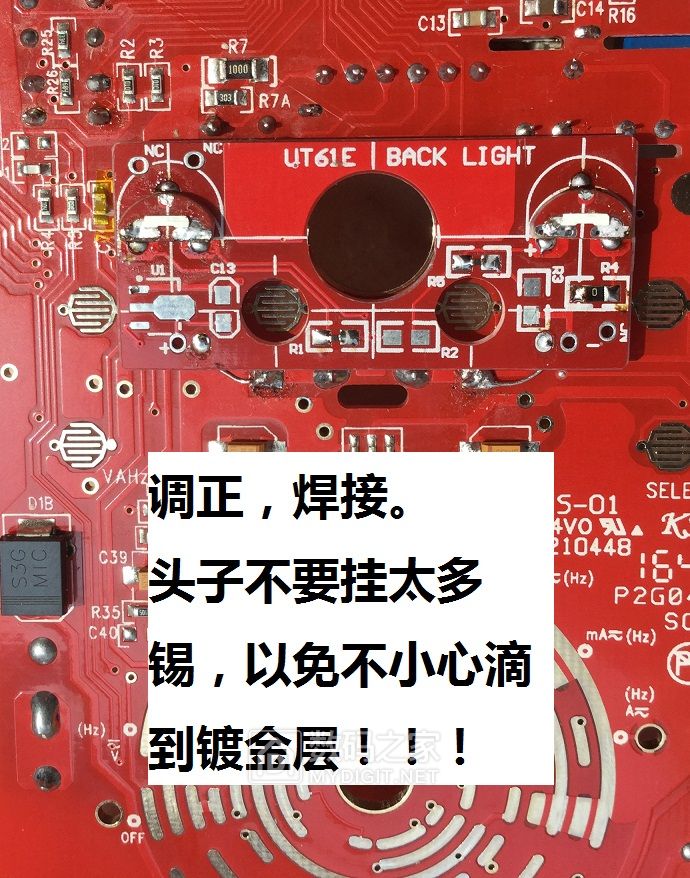

胆大，也要心细！
一片欣欣向荣的板子。
如同3D软件模拟的一样，很贴合！
好开心哦！激动的开灯试试，匀，匀，匀。
功耗如何？
还自带亮度暗示电量功能。。。
同时电压低了，耗电量也小了。
这个背光板子我设计成多功能的，
两个LED可以并联，分别串电阻限流，适用4.2电池系统。
也可以两个LED串联，这样更加省电。

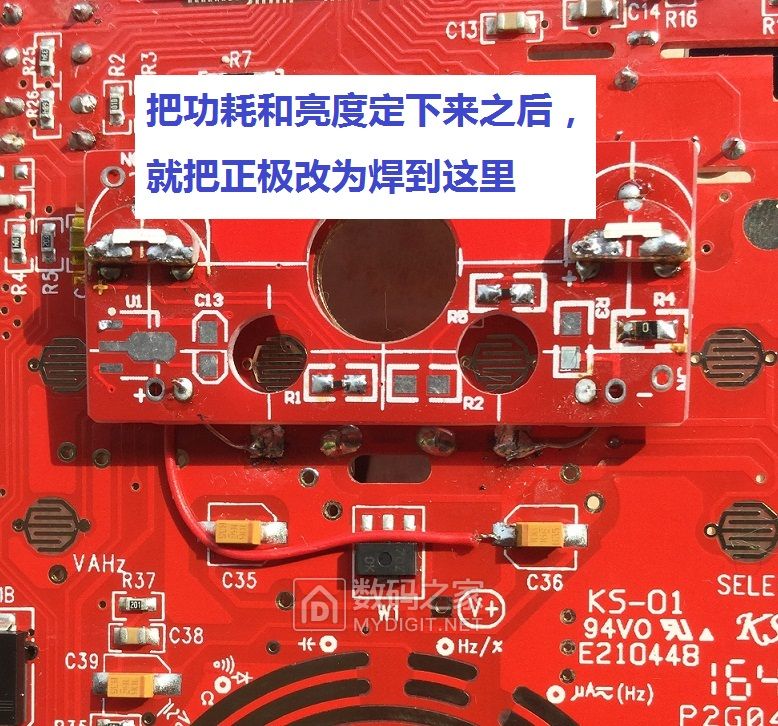

我最终选择这个接法（9V系统），
用的是470+220欧姆的限流电阻达到如图的效果。
就是满电光亮，但不会太亮而影响视觉。
亏电会比较暗，暗示主人要充电了！
这样接上之后，拨到OFF关机就熄灯了。
一切都弄好之后，累！
放到太太的包包旁边，
躺一会儿，满血回电。
谢谢观看
