工程名称：赵巷科技绿洲三期

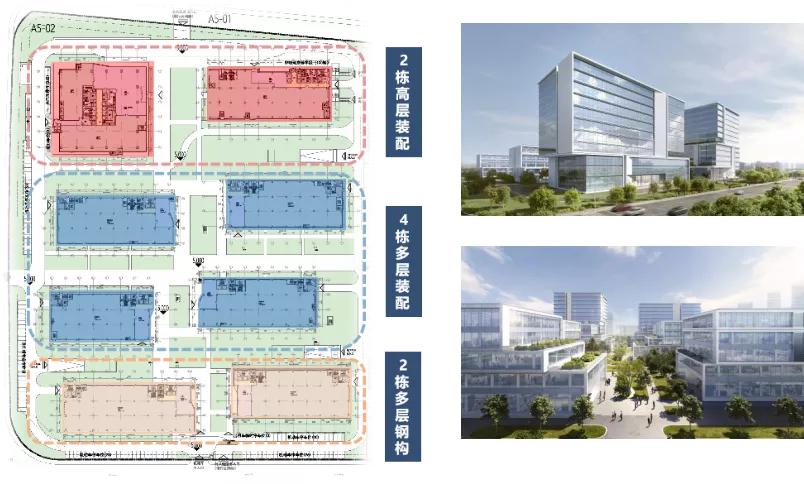

项目介绍：本案属于装配整体式框架结构的商业办公项目，建筑高度60m，单体预制率达40%以上。
预制构件类型：叠合板、叠合梁、预制柱、预制楼梯、拼装式幕墙、通高窗。
作者简介
王炳洪 ，上海联创工业化建筑研究中心总工程师、上海市装配式建筑评审专家、教授级高级工程师、国家一级注册结构工程师
郭柳 ，上海联创工业化建筑研究中心PC设计总监
项目信息

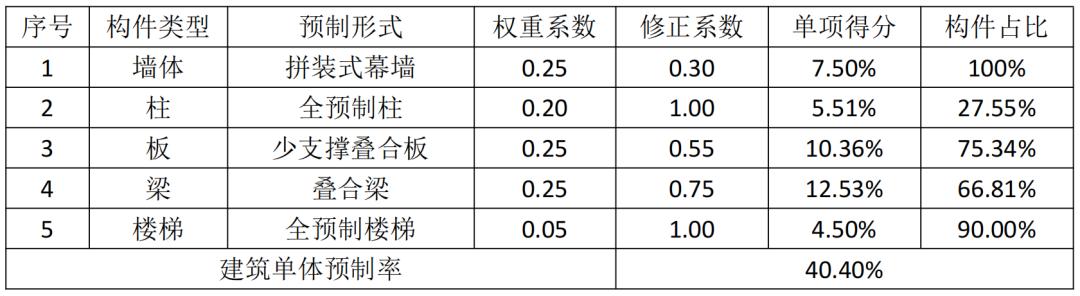

项目结构方案较为规整，外立面采用拼装式幕墙和通高窗样式。按照《上海市装配式建筑单体预制率和装配率计算细则》（“765号文”）中的评价得分项，拼装式幕墙和通高窗的应用都是较为有利的。本项目最终采用预制率40%为方案设计的控制目标，以2#单体为例，所涉及的各类预制构件的装配化水平如下表所示，整体预制率为40.40%。
项目应用
01 构件深化设计

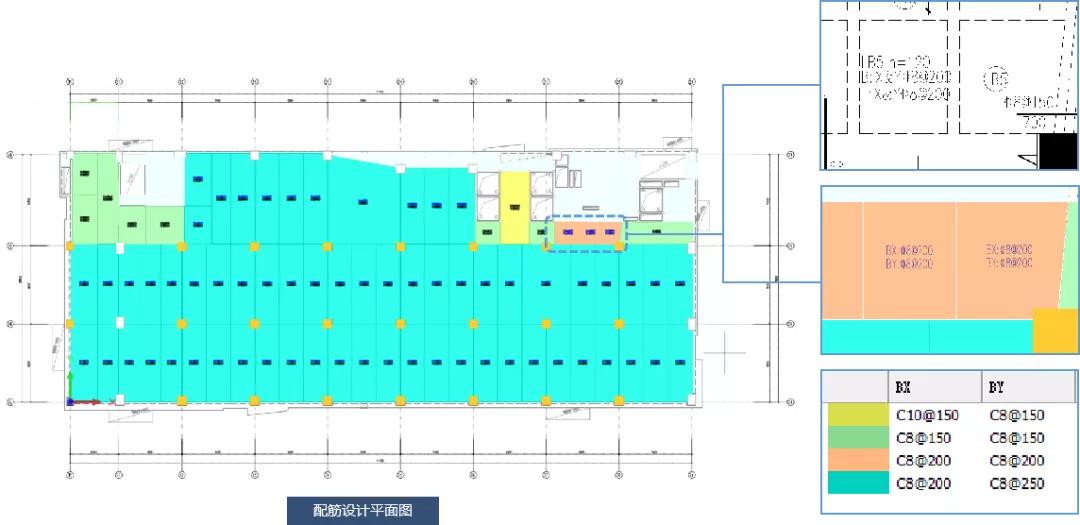

根据前期设计的结构构件配筋结果，做好预制构件的配筋及深化，由于存在大量相似的区域楼板，很容易在配筋过程中出错。应用PC软件框选或单独选择板跨内配筋进行实际设计。这种对全楼板跨配筋值的自由编辑，能够尽可能地减少出错风险，提升了复核钢筋空间关系工作的效率。

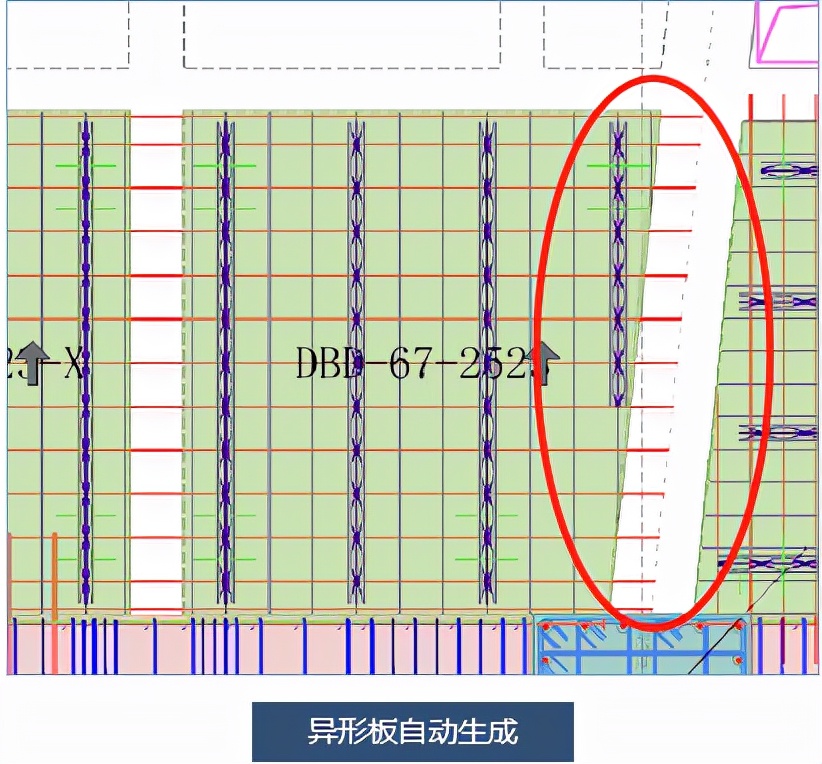

2#单体存在非正交梁，造成某区域存在梯形斜边，此处设计属于深化设计的异形板类型，需要预制板分布钢筋沿斜边依次伸出到中线位置，结果表现为钢筋长度呈现按斜边斜率的等差数列，相应地汇总出异形板的配筋材料清单。

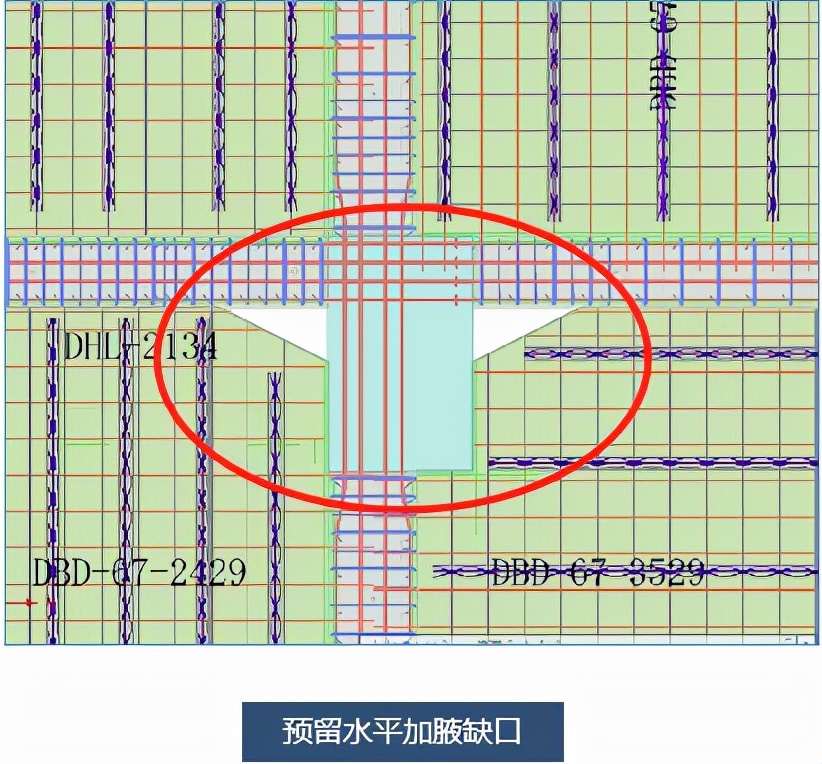

单体的框架梁柱中心线不重合且有较大偏心，对梁设计有水平梁加腋措施，避免梁柱偏心的不利影响。这也影响相邻叠合板需要协调该区域空间，为梁水平加腋预留缺口。应用PC的识图建模功能，识别设计图纸中水平加腋图层，自动生成含加腋缺口的预制叠合楼板，并可设计柱缺口处的附加配筋。
02 深化交底与生产技术服务

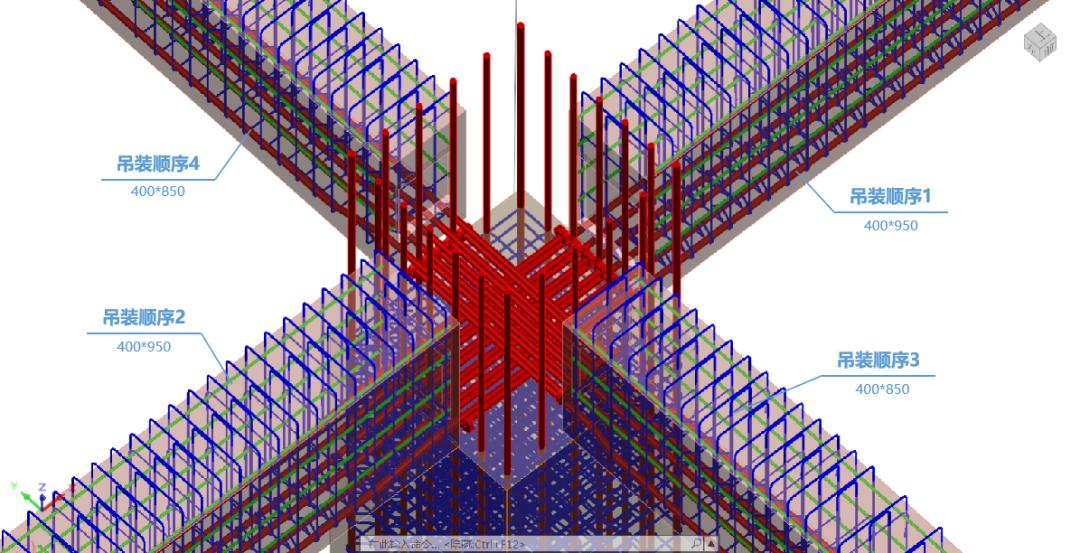

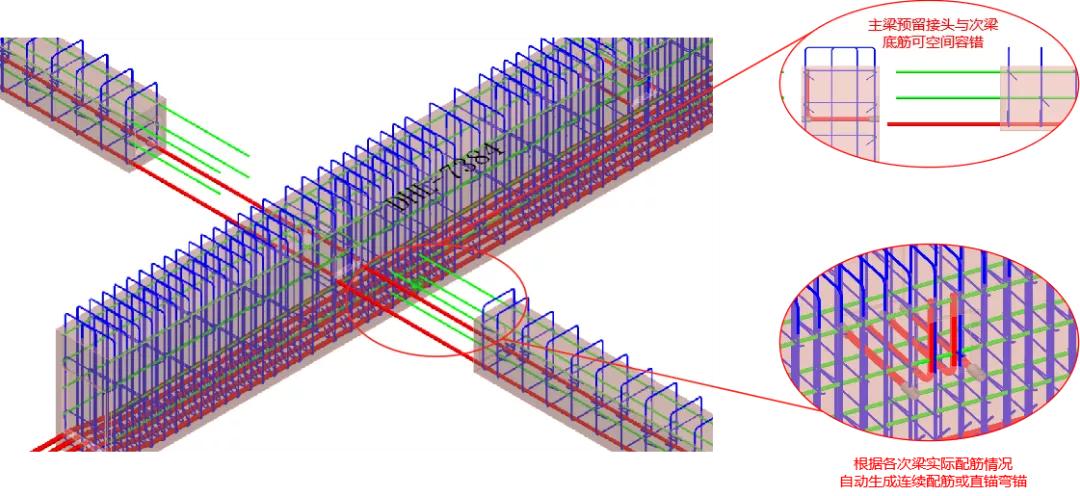

本项目应用BIM技术做装配式正向设计，为后续工作带来很大的便利。在对接施工单位交底时，做到了复杂节点二维平面与三维模型的交互模拟，有效加深了施工现场技术管理人员对装配重难点的理解，为预制构件安装和节点施工质量供了强有力的支撑。例如，设计的框架梁在柱节点施工次序能够准确为施工方演示清楚，确保细节无误。主次梁交界处，采用预制次梁底筋与主梁机械连接，主梁内预留接驳直螺纹套筒，且构造形式设计为90度弯锚，次梁现浇段预留长度≥56d。
项目总结
本项目基于PKPM-PC，完成±0.00以上结构主体部分的模型实时搭建含预制构件和现浇构件模型。可完成80%细部节点的三维可视化模拟（除特殊造型要求）。完成如预制平面图、插筋平面图、点位平面图在内的设计阶段90%的平面图纸设计和输出（除斜撑布置图、吊装顺序图）。软件内实现了标准化预制梁、预制板、预制柱、预制楼梯的图纸生成（除少量非标准特殊构件），为项目的整体实施提质增效，达到了良好的效果。
项目信息
设计单位：上海联创设计集团股份有限公司
