项目名称： 安徽某项目
设计公司： 安徽建工嘉和建筑工业有限公司（嘉和工业）
建筑规模： 规划用地面积180092.3㎡，建筑面积45958㎡
建筑类型： 公建
结构体系： 框架、剪力墙
预制构件： 预制叠合板，预制柱，预制隔墙等
作者 金其涛
安徽建工嘉和建筑工业有限公司董事长
项目应用
一
装配式构件深化和出图
1、生成图纸
通过PKPM-PC完成预制叠合板，预制柱，预制隔墙构件的深化并输出相关平面拆分图。软件提供自定义设置，设计者可以根据自己的需求对出图图幅、图纸比例、字高字宽、图层线型等进行自定义设置，使得软件自动出图效果符合设计者的需求。软件自动生成的图纸包括预制构件的平面图、预制构件详图和节点大样图，软件生成的图纸可转为DWG格式的图纸，后期可在CAD中进行查看、修改等处理。

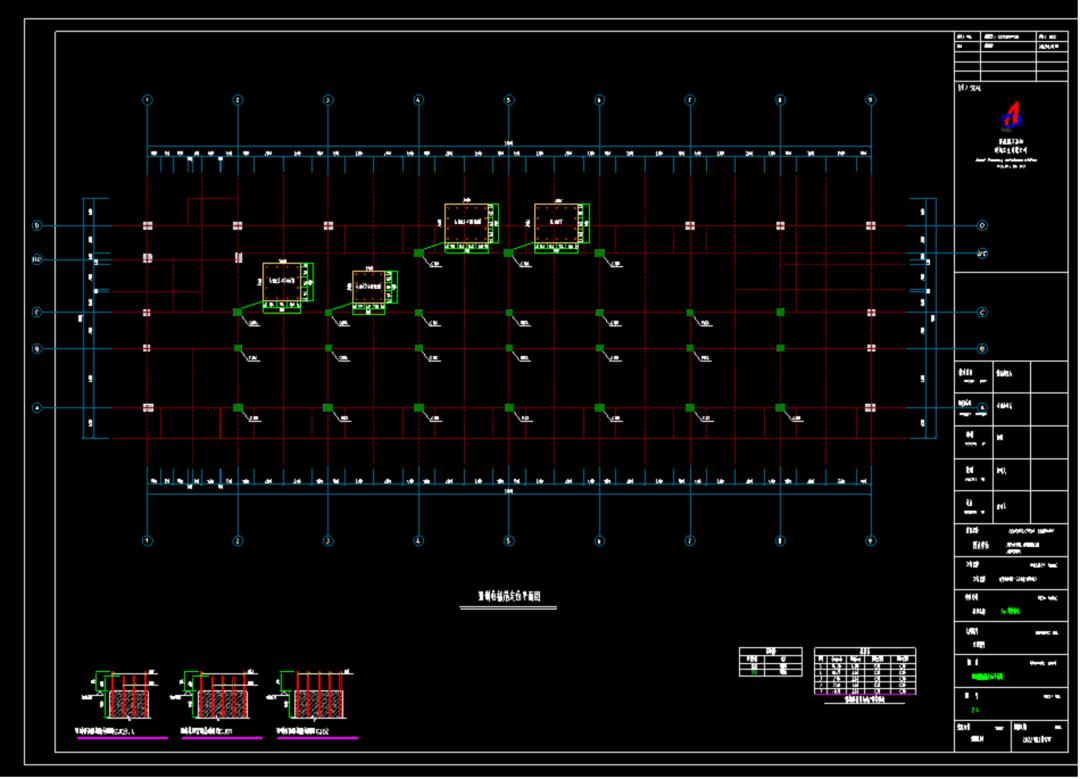

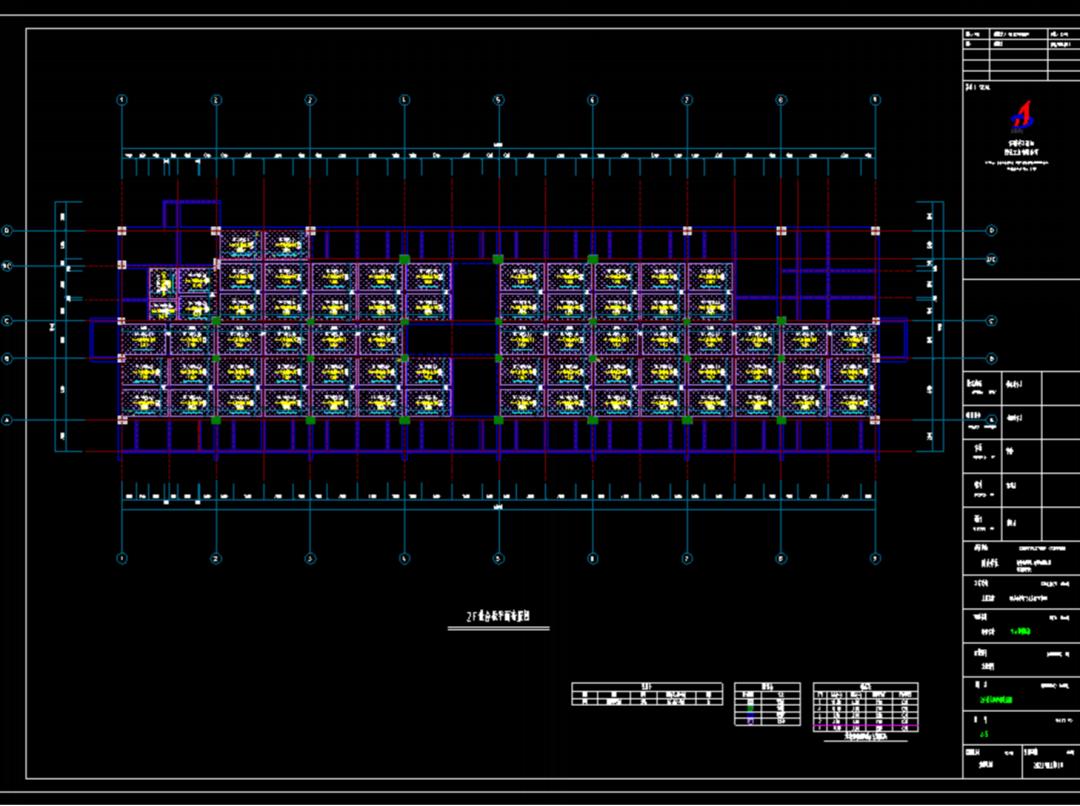

预制楼板拆分平面布置图

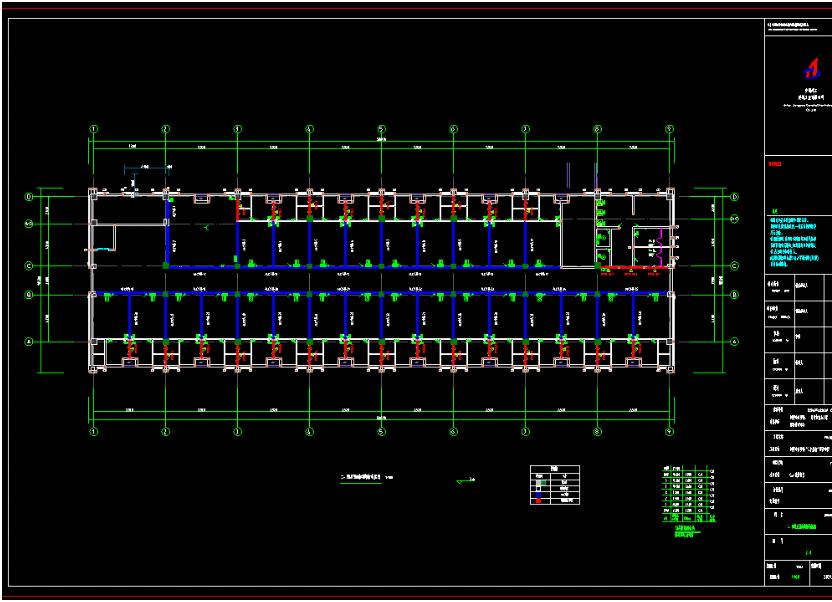

预制隔墙、预制柱拆分平面布置图
2、深化设计

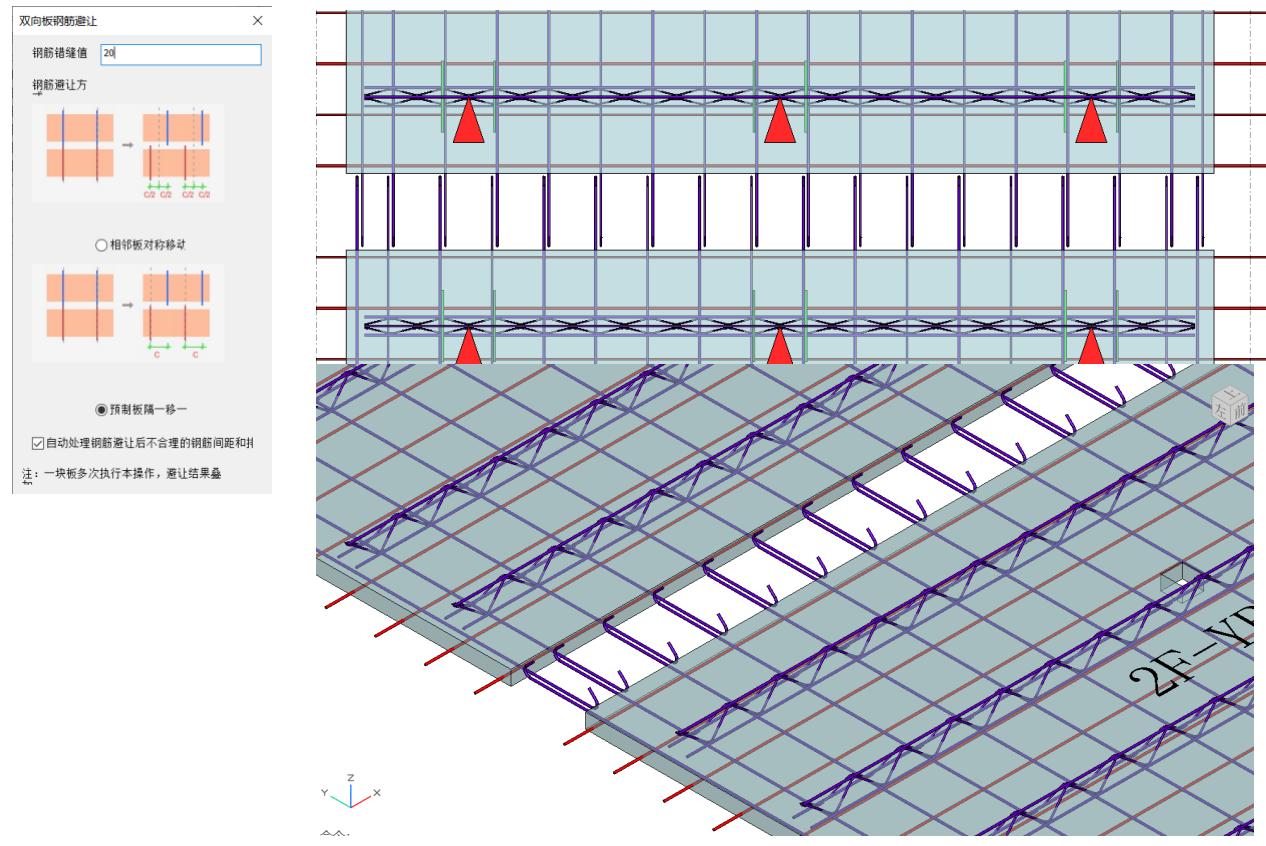

整体式双向叠合板后浇带处的出筋，可以通过软件实现钢筋一键避让，通过设置好钢筋错开的间距和错开的形式，可以批量对叠合板的出筋进行处理，大幅降低现场施工难度，现在吊装下来后浇带处的钢筋不会打架，工人操作也方便。
钢筋碰撞智能处理
本项目主要基于PKPM-PC完成全流程的设计及出图，并直接根据程序出图对接构件厂，完成生产详图交付。程序可完成批量出图，相较传统CAD手绘图纸，可明显提高工作效率，减少绘图工作量。本项目预制板详图如下：

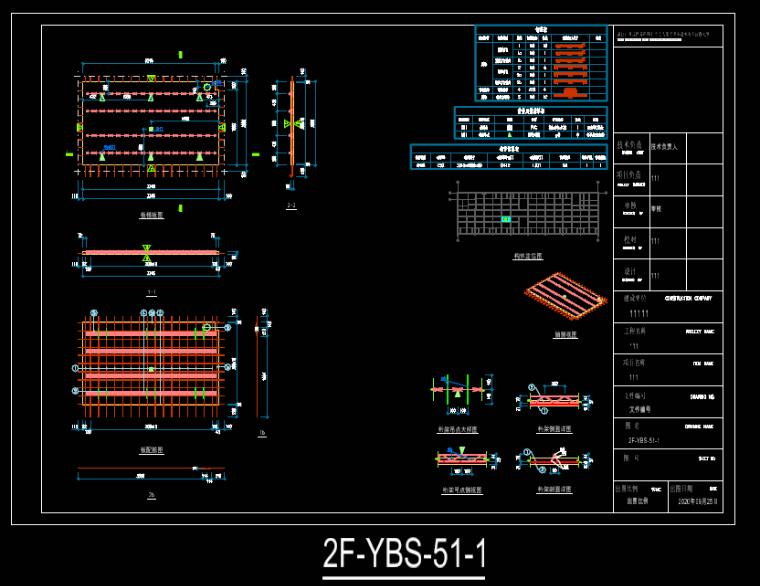

预制板详图
对于柱子，本楼的预制柱构件数量比较多，总共五层，120根预制柱，都在模型中进行深化，在软件中通过三维的方式能够真实地体现上下柱的空间关系，避免柱的深化遗漏错误，通过构件复制，钢筋复制，大幅提高深化效率。

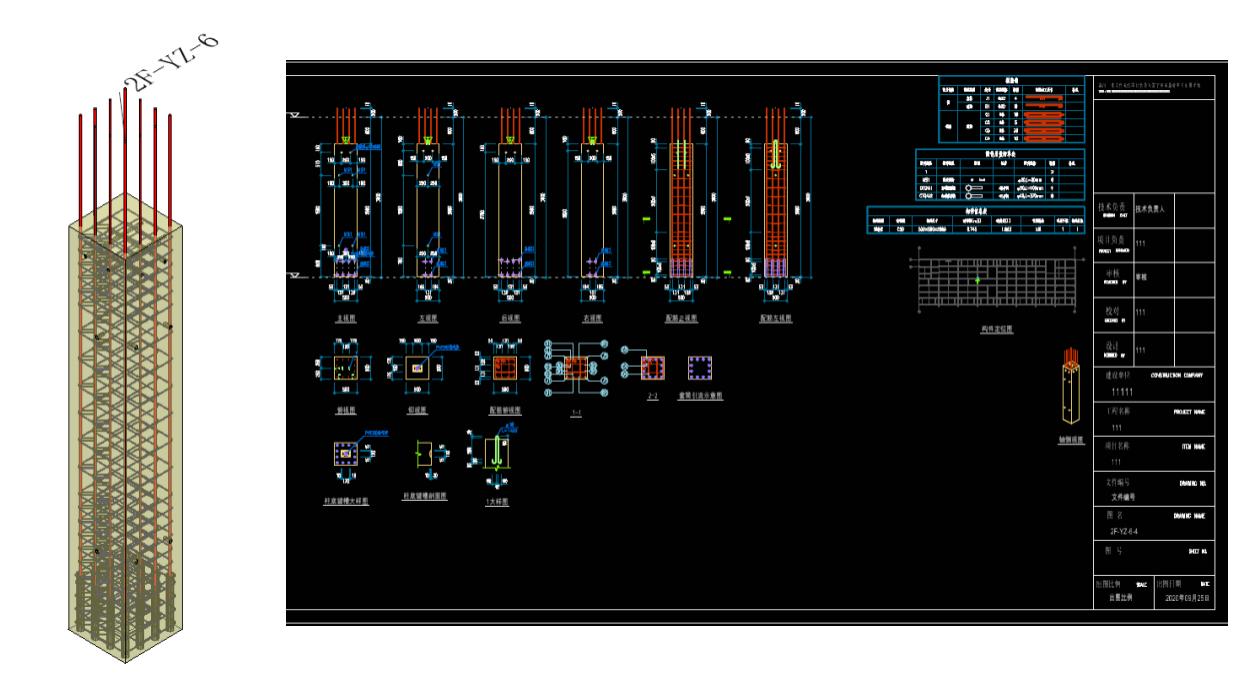

预制柱模型效果图及详图
二
PC智慧工厂生产管理
除了详图之外，PKPM-PC可以一键完成BOM清单的统计，这个在以往的模式中需要花费很大的人力物力去详图里面汇总，并且有时候人工统计的量和实际的量会有偏差，如果遇到变更、调整起来就更繁琐。同时这个工作也相对枯燥无味，会降低工作的热情。
通过PKPM-PC软件设计后，可以直接输出构件详细的材料统计清单和构件清单汇总，统计非常精准，满足厂里的统计需求，同时程序也提供了自定义清单，可以根据公司的统计格式进行统计，生成导出之后也不需要太多的调整，大幅减少人工统计的工作量。

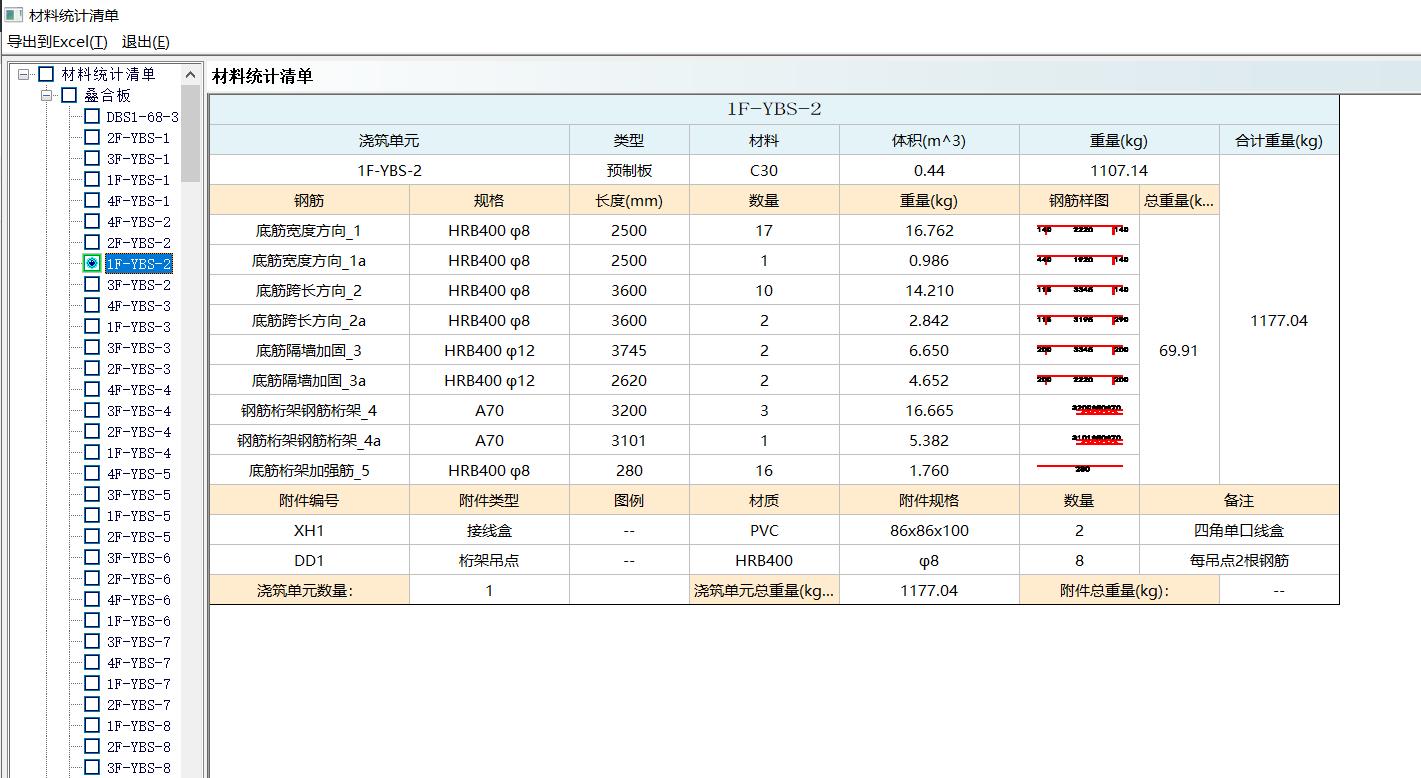

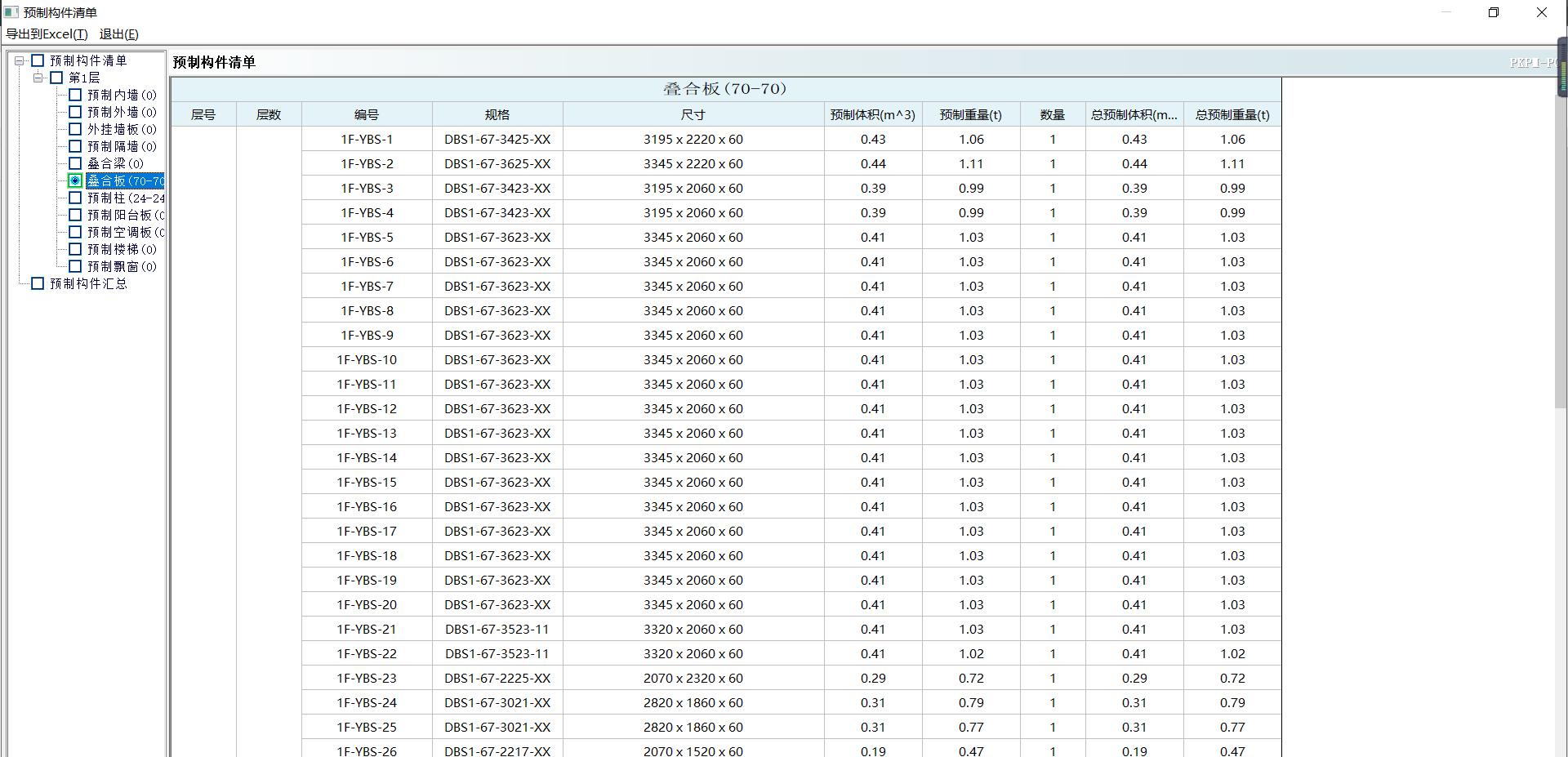

构件清单和材料清单表
PKPM-PC也和智慧工厂管理系统对接，可以一键把深化数据包括模型、详图、料表等导入到管理系统中，不需要耗费大量人工录入的时间，方便厂里的管理，大幅提高了生产效率。

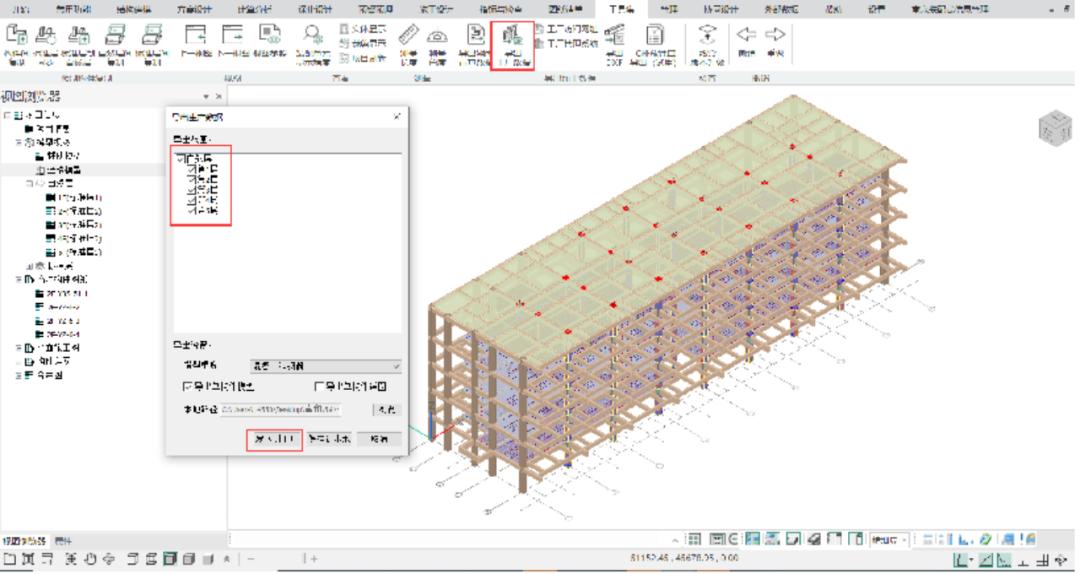

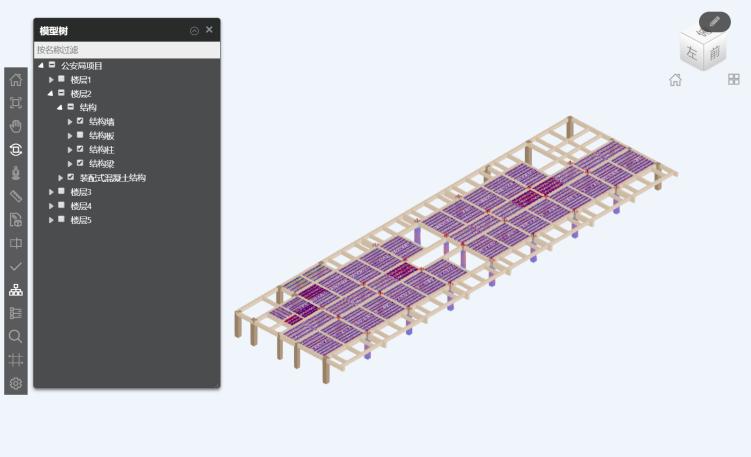

模型数据对接到工厂
通过接收过来的钢筋料表，可以下达钢筋加工任务单，指导钢筋车间进行钢筋生产和配送，实现齐套配送的模式；同时电脑连上打印机就可以自动打印二维码标签，标签样式可以按照不同项目的业主要求进行自定义调整。
A全楼生产进度图

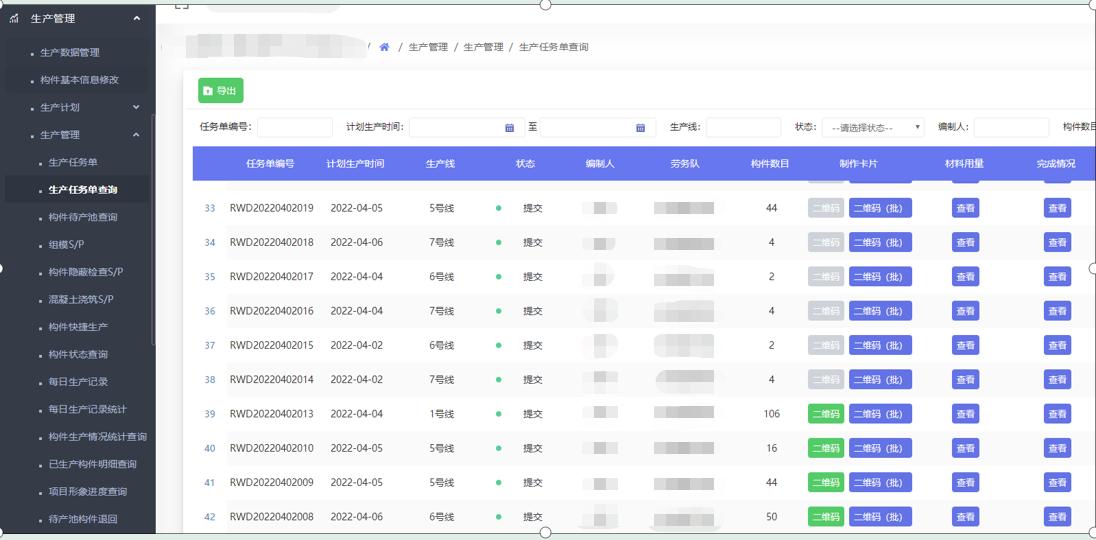

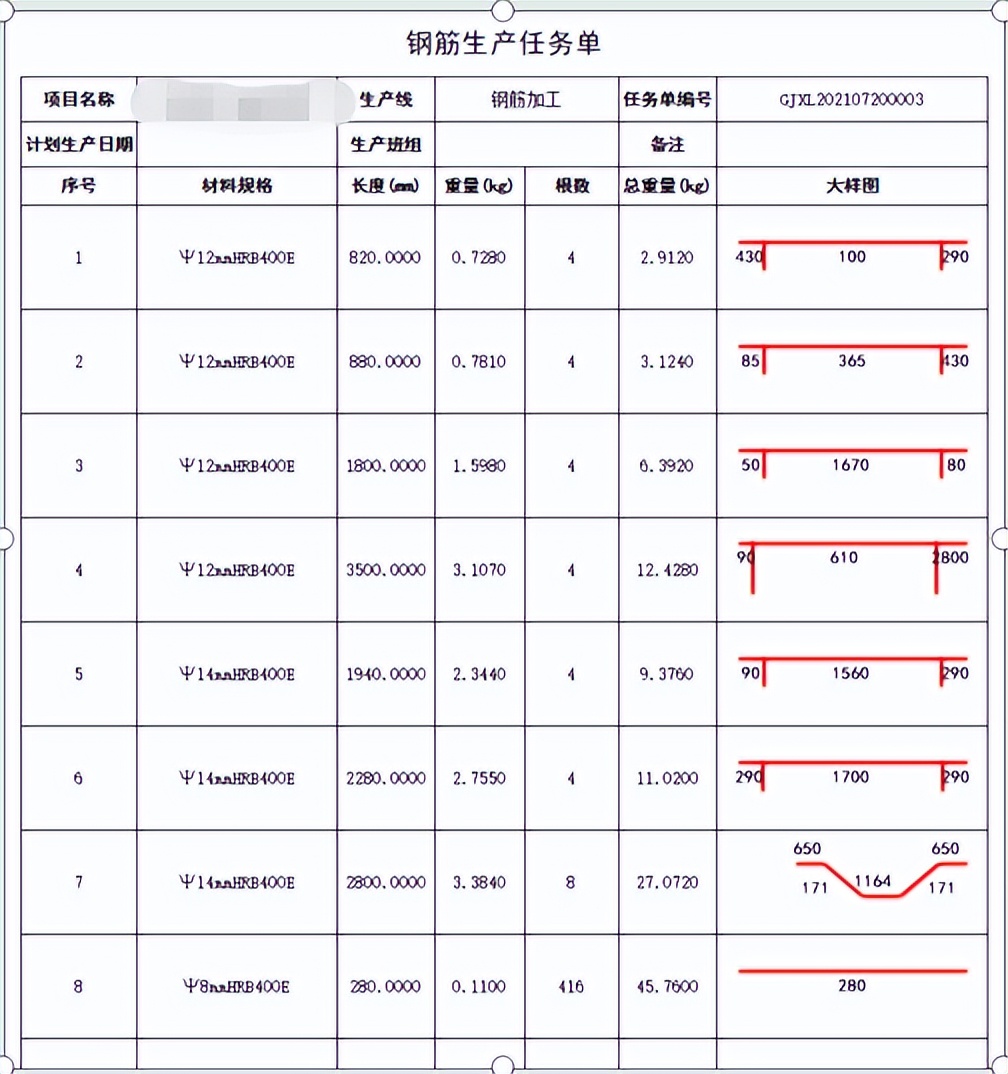

电子生产任务单
智慧工厂管理系统还包括设备管理功能，对工厂的所有设备可进行保养、点检、报修、维修等信息记录，全部通过APP端实现，同时基于二维码技术，实时查看设备的运行情况及维护记录等信息；

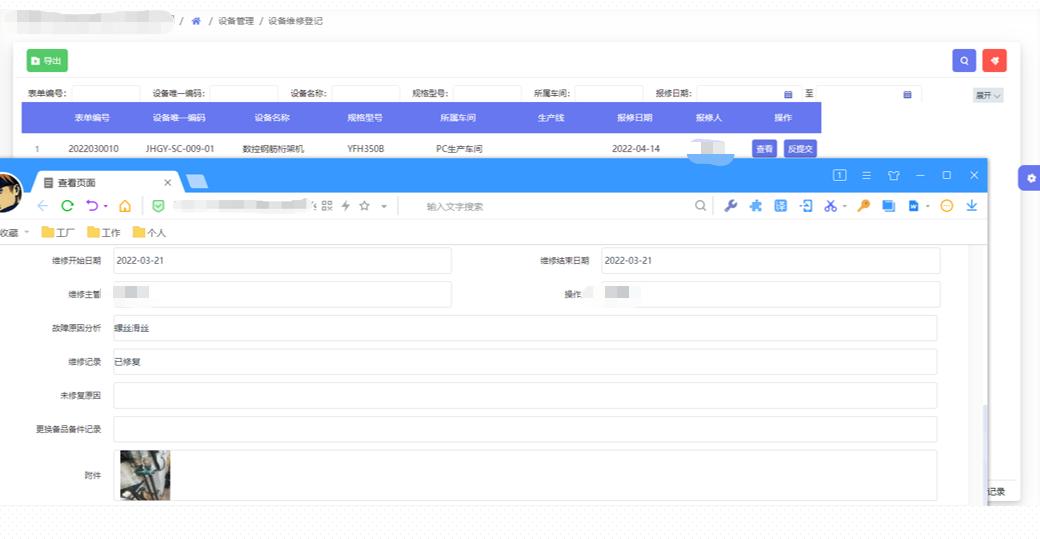

设备管理界面
智慧工厂管理系统还与生产设备进行了深度集成，基于数字孪生的理念，与中控系统对接，获取蒸养窑、搅拌站、生产线等相关设备的运行参数，在生产设备大屏中进行动态展示，不用到车间，就可以从大屏端看到工厂的实时运转情况，真正实现数字孪生工厂的效果。

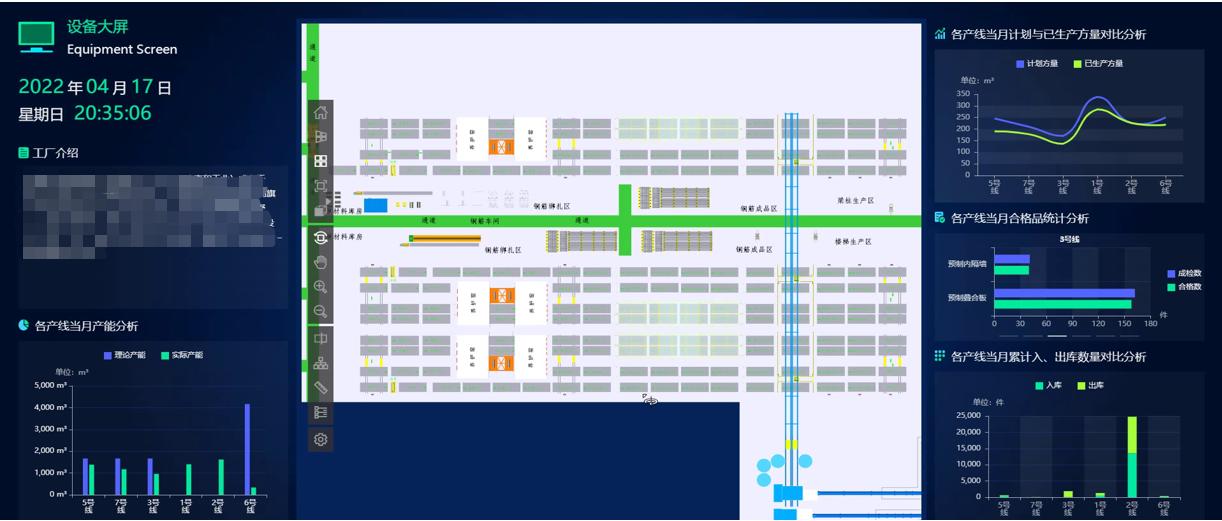

数字化大屏
同时智能管理系统配套的APP由PKPM自主开发，操作人员可以通过APP进行构件产品的信息采集，管理者可以通过APP查看生产动态，项目进度，堆场库存等内容。

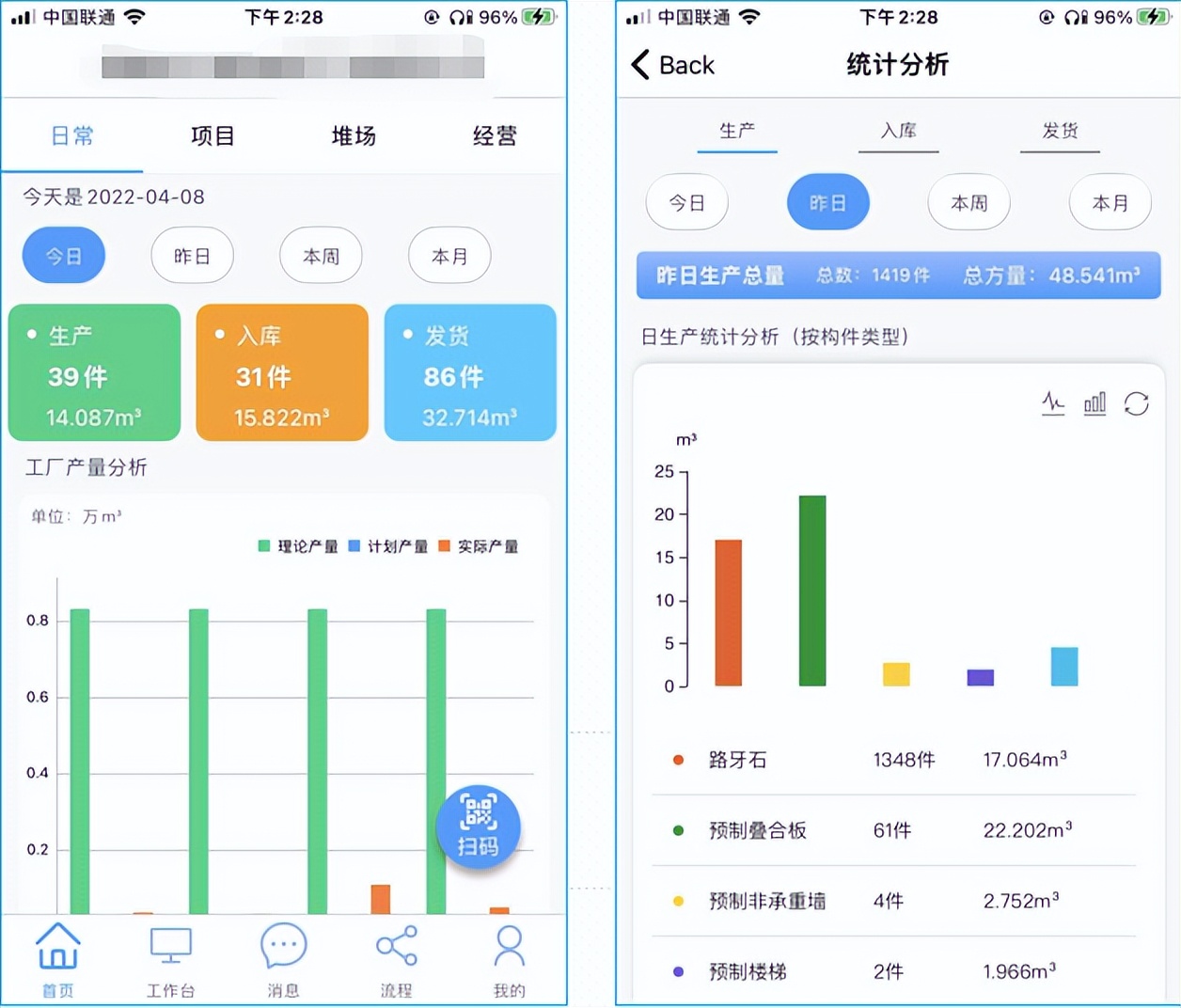

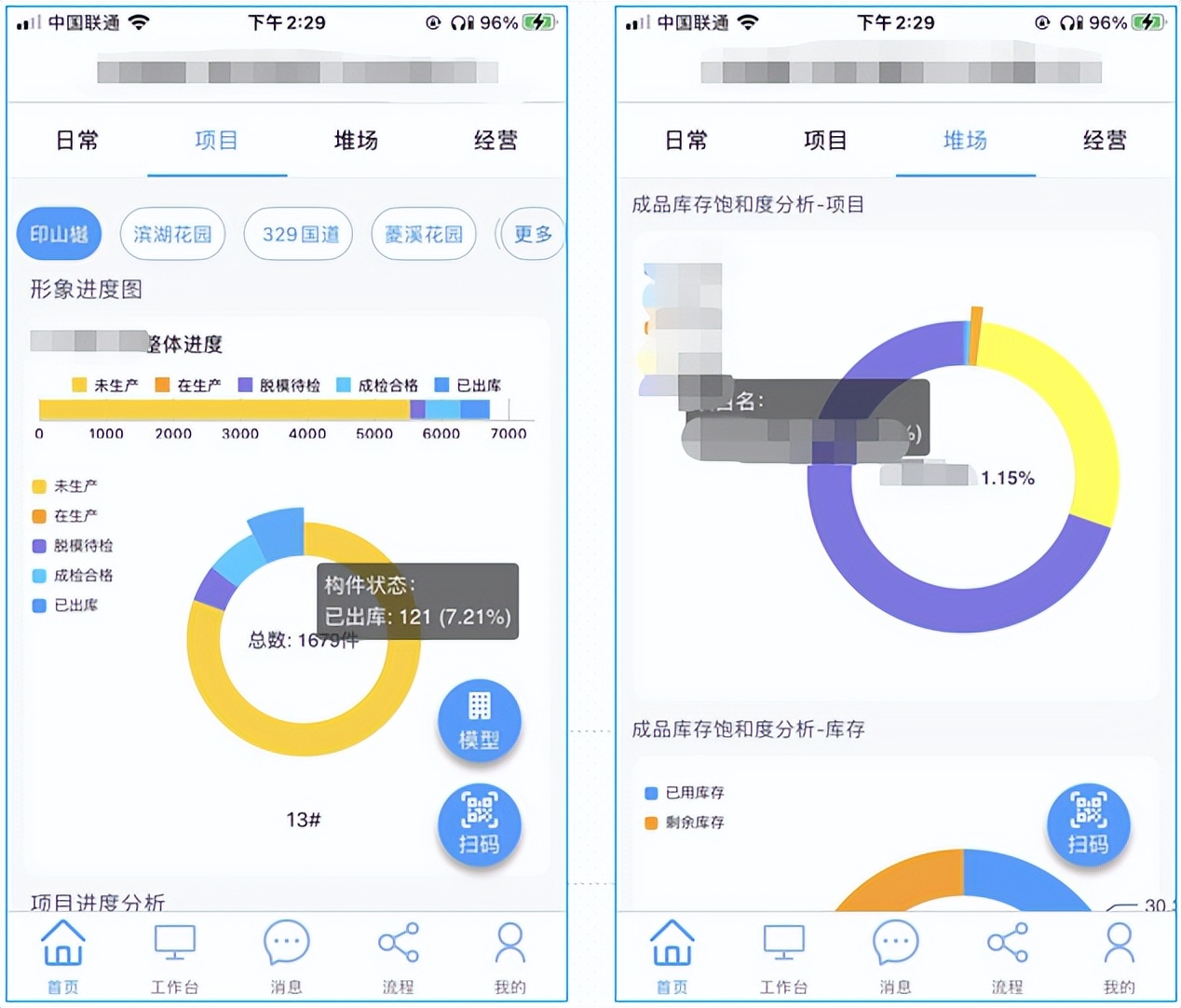

APP端实时查看
PC智慧工厂管理系统基于BIM技术实现设计-生产-运输-施工一体化的协同管理，多端融合，使工厂从原来的Excel线下管理转为在线智能管控，通过信息化的手段，打通各部门协同管理，提高办公效率，也为企业数字化转型提供了一个平台。
总结
本项目设计端采用PKPM-PC进行深化设计，提高了设计效率和质量。深化模型可直接导入生产管理平台，做到无缝对接，无需手动整理生产信息，节省大量人工时间，零错误。
对接的BOM信息可以直接用于指导工厂制定材料计划、下达钢筋加工任务、安排生产计划等，大幅减少人工算量的工作，并降低由于人工计算导致的数据差异。另外平台还支持变更管理，对模型进行变更后在平台可以进行快捷处理。工厂管理平台可以依据工厂实时生产信息进行自动汇总，基于BIM模型实现项目整体生产进度的可视化动态展示。
本项目实现了数字孪生工厂，基于BIM技术将生产车间进行三维可视化展示，并与生产设备完成集成，直接获取设备实时运行参数，基于模型进行动态展示，真正做到不在工厂也可以看到工厂整体运行情况。
项目信息
设计公司：安徽建工嘉和建筑工业有限公司（嘉和工业）
