proe工程图详细教程 (如何快速学会proe绘图)

一、教学内容:

a.图框制作及选定

b.视图选取

c.制作工程图(标注、详图、剖视图、制表)

二、教学目的:能够完全脱离 CAD 制作标准工程图

1、更换启动画面

教你换个起动画面,让你每天都有一个好心情:

打开 PROE 的安装目录:例 D:\Program Files\proeWildfire 2.0\text\resource,其中RESORCE 里面的一个图片换了就可以了

2、工程图尺寸加公差

@++0.1@#@--0.1@#亦可以 ALT 键+0177→“±”

3、选取环曲面(Loop Surf)

1.首先选取主曲面;

2.按下 shift 键,不要放开;

3.将鼠标移动至主曲面的边界上,此时鼠标右下方弹出“边:***”字样;

4.点击鼠标左键确认,放开 shift 键,OK!

相切链的选取(Tangent)

1.首先选取一段棱边;

2.按下 shift 键,不要放开;

3.将鼠标移动至与所选棱边相切的任一棱边上,此时鼠标右下方弹出“相切”字样;

4.点击鼠标左键确认,放开 shift 键,OK

Copy 面时如果碎面太多,可以用 Boundary 选法:先选一个种子面再按 shift+鼠标左键选边界

4、工程图标注修改:原数可改为任意数, 只要把@d 改为@o 后面加你要的数(字母O)

5、如下的倒圆角的方法,现与大家分享:

作图的步骤如下(wildfire 版本):

1>在需要倒角的边上创建倒角参考终止点;

2>用做变倒角的方法,先做好变倒角,不要点"完成";

3>击活"switch to transition"

4>单击"Transitions"

5>在已生成的成灰色的倒角上选取不需要的那部分倒角

6>在"Default (stop case 3 )"下拉菜单中选取"stop at reference"

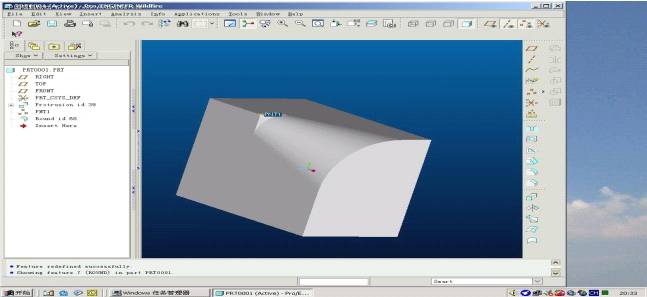

7>在"stop references"选项栏中选取你创建的倒角终止点.结果如下图所示:

proe工程图详细教程,大神教你建模

6、裝配模式下的小技巧,可能大家还不知道:

在裝配一個工件時,剛調進來時工件可能位置不好,

可以按 CTRL+AlT+鼠標右鍵-----平移;

可以按 CTRL+AlT+鼠標中鍵-----旋轉;

可以按 CTRL+AlT+鼠標左鍵-----平移其它已裝配好的工件

7、你是不是很烦野火中灰灰的界面,而怀念 2001 的界面。

只要在 CONFIG 中加入 use_pre_wildfire_color_scheme YES

8、删除 trail 文件

config 文件中,加一句

trail_dir f:\temp

/* 指定 trail 文件存放目录,PRO/E 每启动一次就会自动生成一个 trail 文件,可以指定 trail 生成目录定期删除也可以在 PRO/E 启动时删除,即每次启动 PRO/E 时自动删除以前生成的 trail 文件,只保留最近一次生成的 trail,这是 PROE非正常退出时要用来恢复模型的文件

9、"如何把 autocad 的 2d 图完好地输入到 proe 里":

在 CAD 里将 DWG 文件转换成 DXF 文件,然后在 PROE 里直接打开 DXF 文件,应该就可以了,最好是设定好原点,在 PROE 里打开以后将线条颜色改一下,注意单位(转出以后应该是英制).

10 、 在 野 火 工 程 图 中 , 标 注 时 如 何 将 豆 号 改 为 点 号 ? decimal_marker

11、出工程图的时候消引圆的过渡线:tan_edge_display_for_new_viewsno_disp_tan

12、野火 2.0 怎么每次转出 CAD 图形时,那模型颜色和剖面颜色都变成白色,如何使它转出图纸时默认为PERO2.0里面的颜色?

DXf_exprot.pro file

map_layer dxf_Dimension _Dim

map_layer dxf_Axis _Axis

map_layer dxf_hatching _Haych

map_layer dxf_Text _Text

map_layer dxf_Table _Table

map_layer dxf_Format _Format

map_layer dxf_Continuons_line _Solidine

map_colar GEOMETRY_COLOR 3

加到 config 文件里

PRO/e 工程图转 AUTO-CAD 的技巧

PRO/E 毕竟是国外的软件,和国内的一些标准有很大的不同,eg:工程图的线宽都一样,图层分得也不是很清楚,等等

要想解决这些问题 , 你只需将 config.pro 中的 intf_out_layer 的值设为 part_layer 就好啦!

工程图转成 DXF 格式后,在 CAD 中你就可以随意编辑线宽啦!

钣金件展开长度计算的推导

在 Pro/E 钣金模块中,计算折弯部分的展开长度公式是:

DL=(pi/2*Ri+y_factor*t)*a/90

式中:DL板材的中性层长度

Ri 折弯内径

y_factor Y 轴比例因子

T板材厚度

a 折弯部分相对的圆心角

以下是推导过程:

其中,k 为中性层系数(即内壁到中性层距离与板厚的比值)

DL=2*pi(Ri+k*T)*a/360

=(pi*Ri+pi*k*T)*a/180

= (pi/2*Ri+pi/2*k*T)*a/90

令 pi/2*k=y_factor

则 DL=(pi/2*Ri+y_factor*T)*a/90

我个人认为,其中的 k 因子对我们计算展开长度有直接意义,所以在设定折弯许可的时候,设定 k 因子就可以了。k 值针对不同的材料有不同的值。普通钢板 k 值为 0.45,实际取 0.5,误差极小
