快到克拉玛依魔鬼城就见到抽油机在频频点头，导游说本地人都叫他磕头机，很形象:).很想有机会近距离看个详细，原来只在电影小说里看过，没想到魔鬼城内有的看，是报废的，不过大部分东西还在作为景点。不在石油行业，但是对设备，工控制等天生爱好，查查资料，看看实物，了解原油的开采工艺和设备和大家分享，欢迎专业人士指正
先看到的是油转运泵房
按我理解就是把抽上来的原油加压送往储油罐

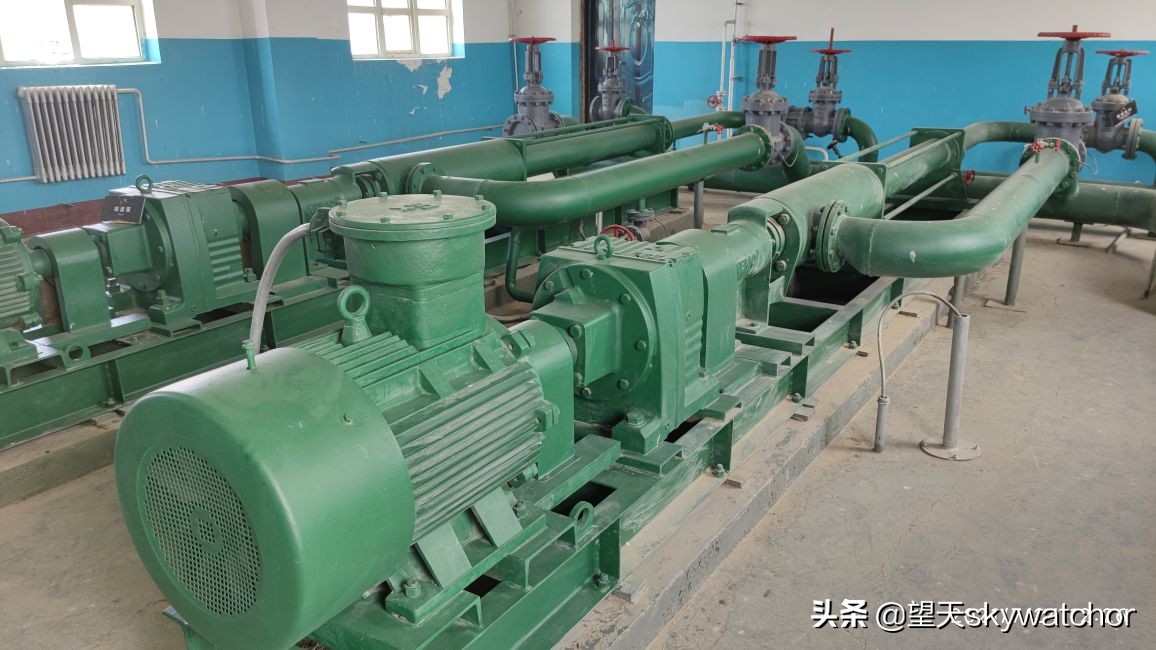

房间里有两套同样的泵

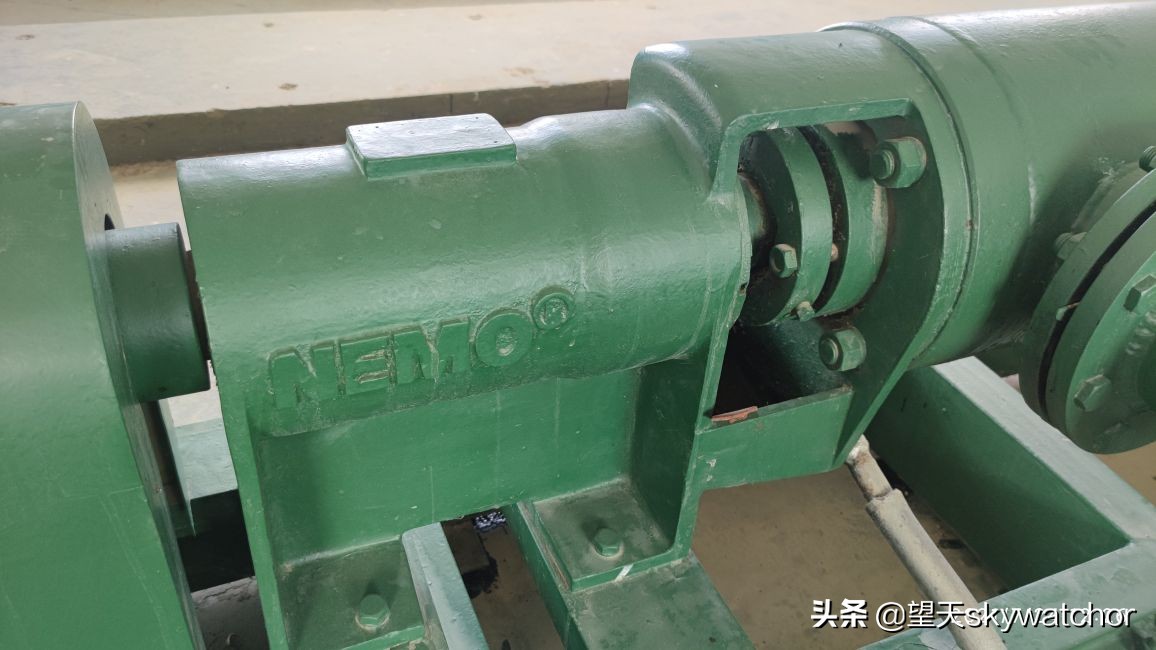

NEMO®泵
是指德国耐驰公司生产的单螺杆泵，适用于粘稠物质的运送，克拉玛依都是粘稠型原油，该公司九十年*开代**始就有在兰州等地有合资公司生产该类产品

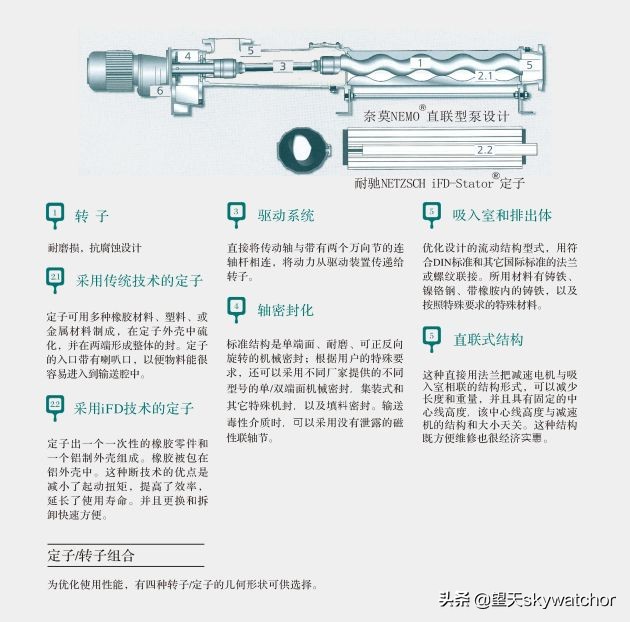

单螺杆泵原理图

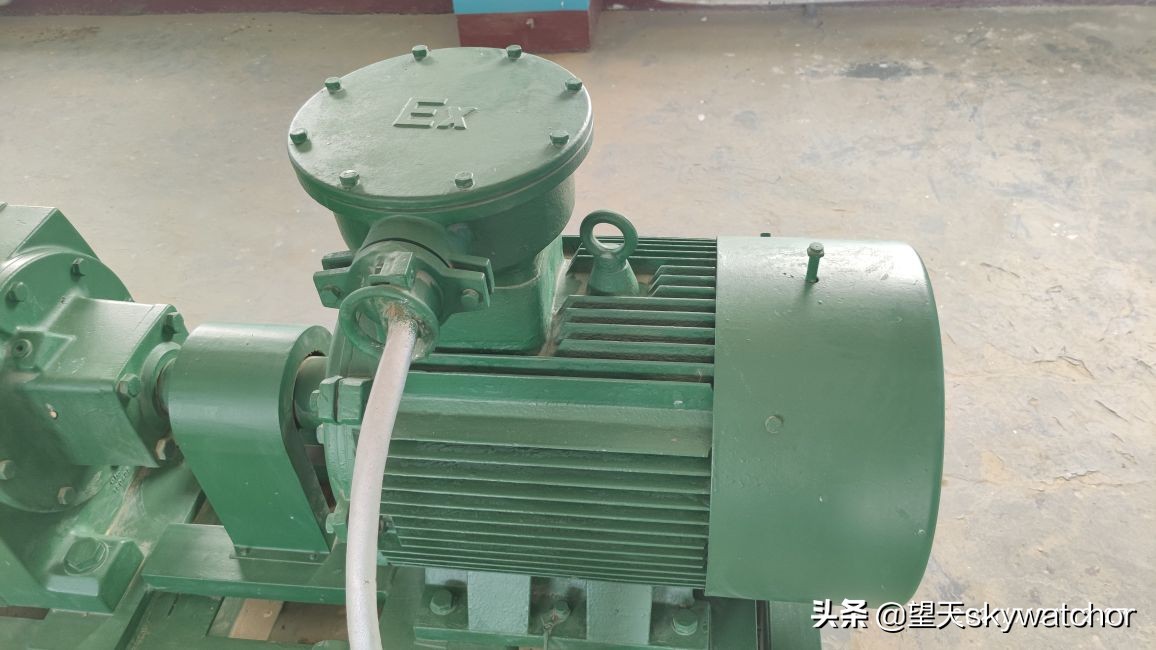

泵的驱动电机，这个Ex开始还以为是埃克森石油的产品，又好像少了几个字母，百度才知道是防爆电机的标识

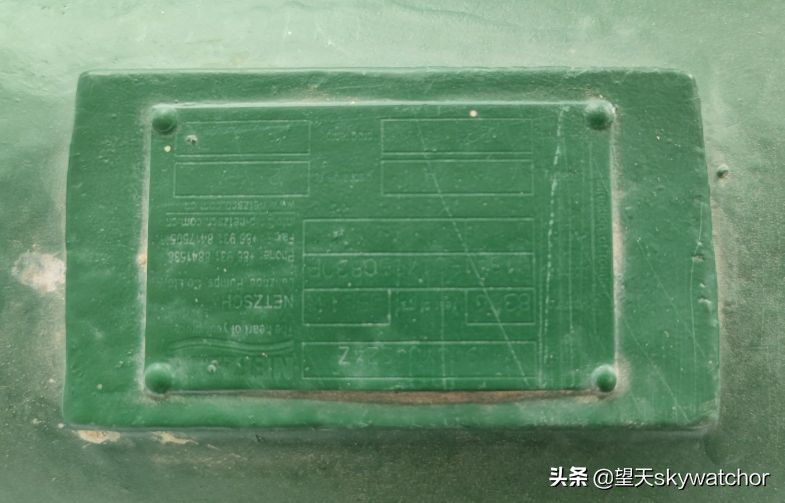

电机铭牌被无意涂盖了，应该都是好东西
另外一个房间

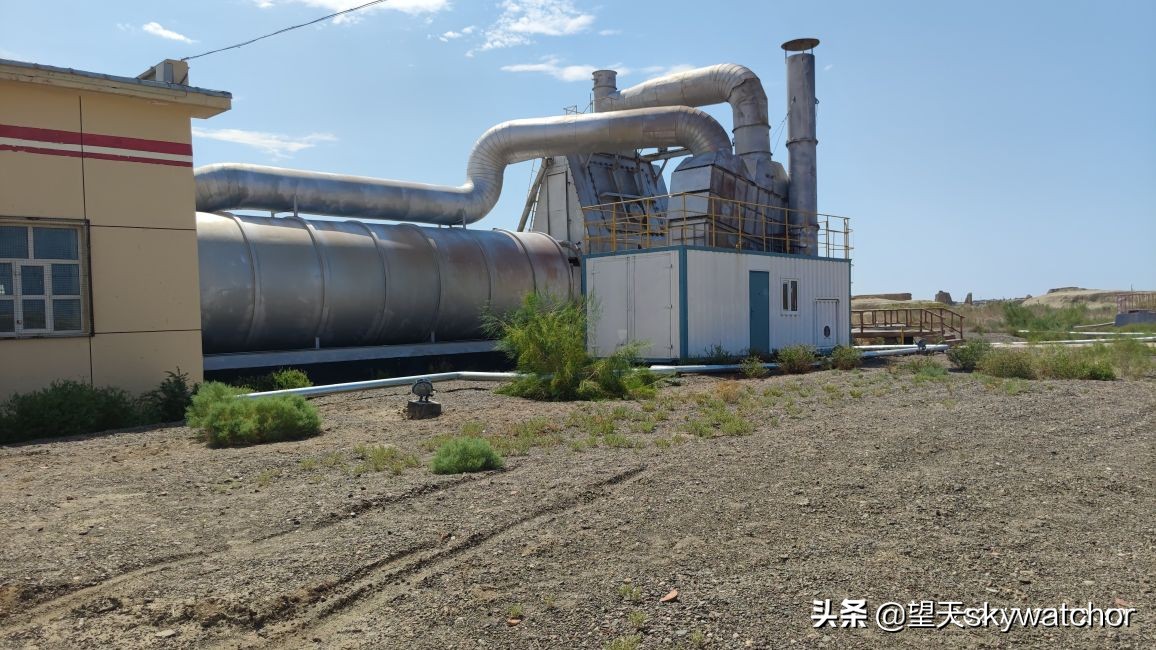

油田注汽锅炉房

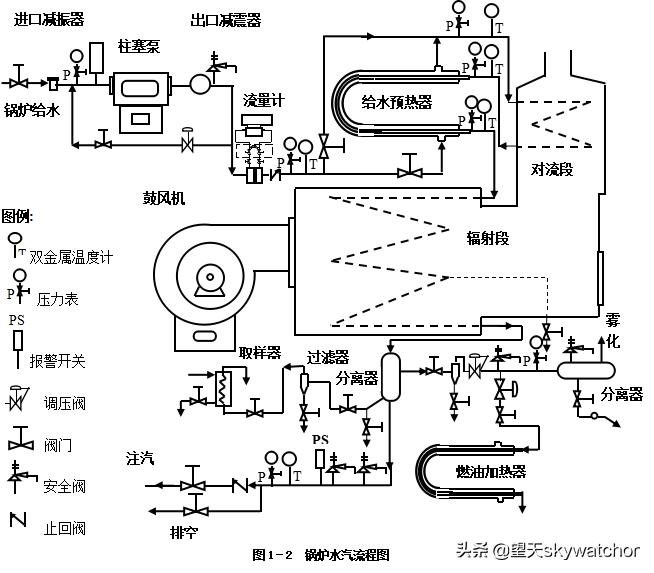

百度一下，这个是开采粘稠原油的主要设备，主要用于通过燃烧原油产生干燥的蒸汽，注入油井加热原油，提高原油的流动性，便于开采，百度截图系统原理及过程
可以看到加热也是分两段，充分利用烟气的热量给水预热，在家用燃气热水器和壁炉上都有类似的设计。
车间全景，前部分是给水提供稳定流量和压力的高压柱塞泵

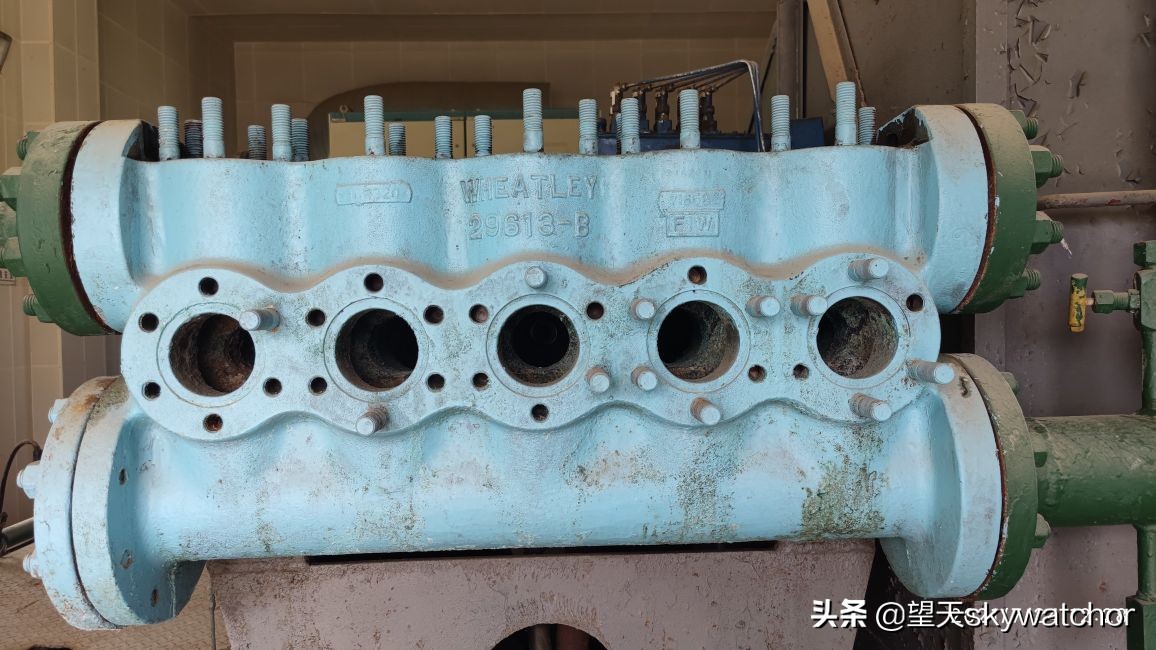

WHEATLEY是美国有名的高压柱塞泵品牌
泵是电机通过皮带及皮带轮把动力传送到泵输入轴

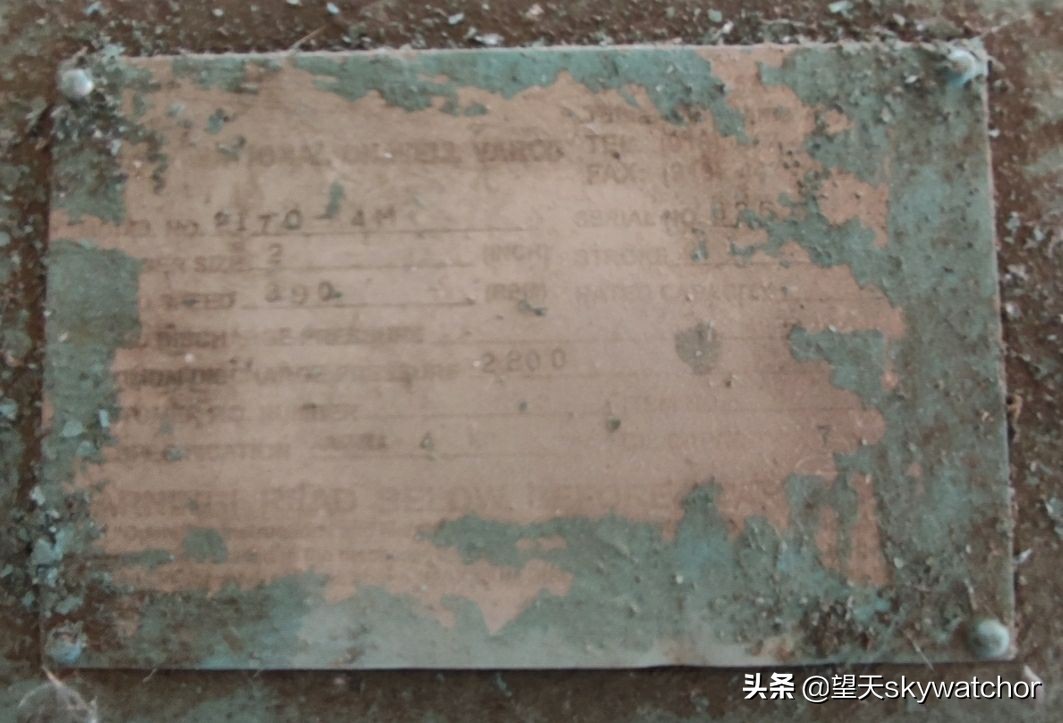

，电机的铭牌已经无法看清楚了

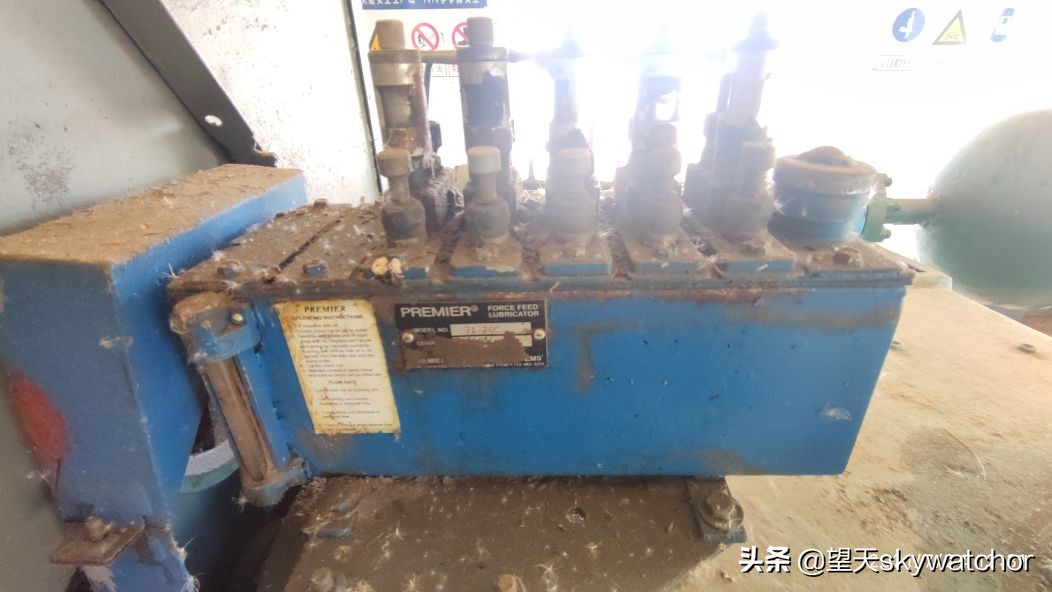

在皮带轮附近是一套美国Premier Lubrication Systems, Inc的动力润滑系统，实际就是通过泵或其他形式，持续慢速给运动副提供润滑，润滑剂或液体有回收，过滤系统，可以使整个系统维护周期很长。现在很多冲压设备都广泛使用这种系统

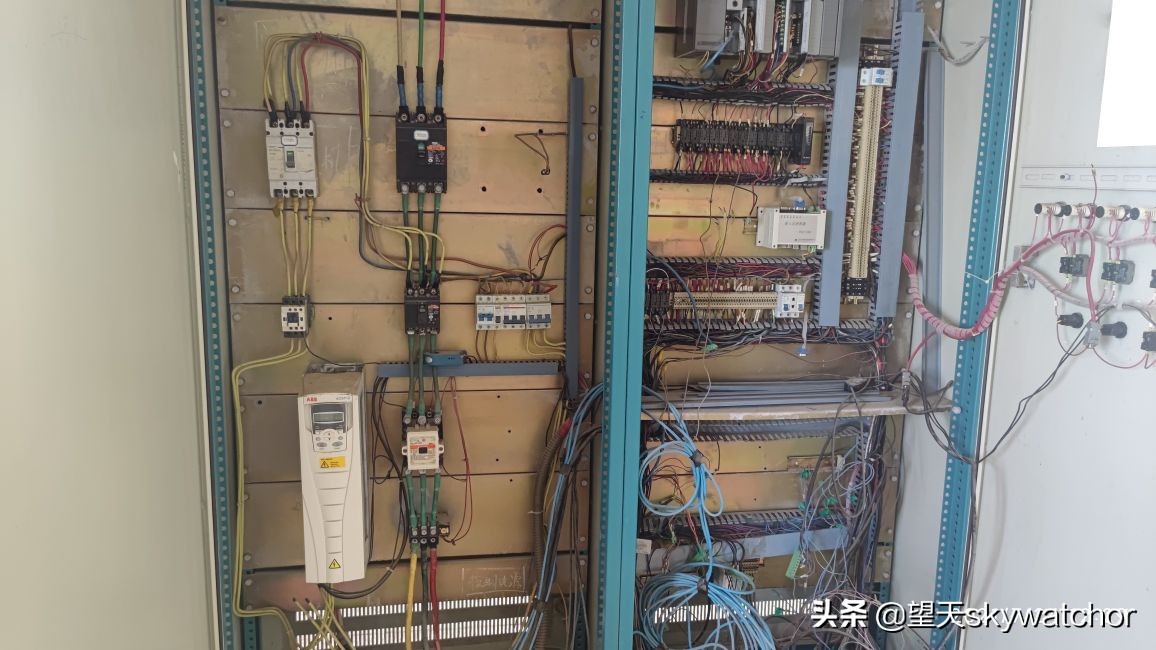

再进去就是一个控制柜，有点破烂了，可以看到ABB的 ACS510 变频器，估计是控制柱塞泵电机，调整流量和压力

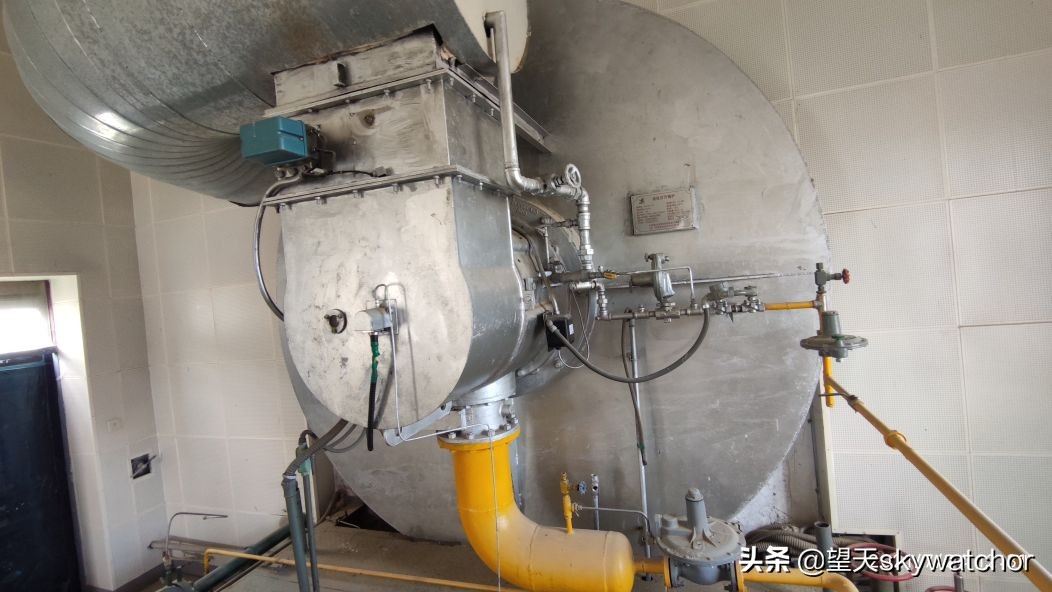

再往里面看到的这个应该是油田注汽锅炉的燃烧器了，这个燃烧器的零件都是进口的

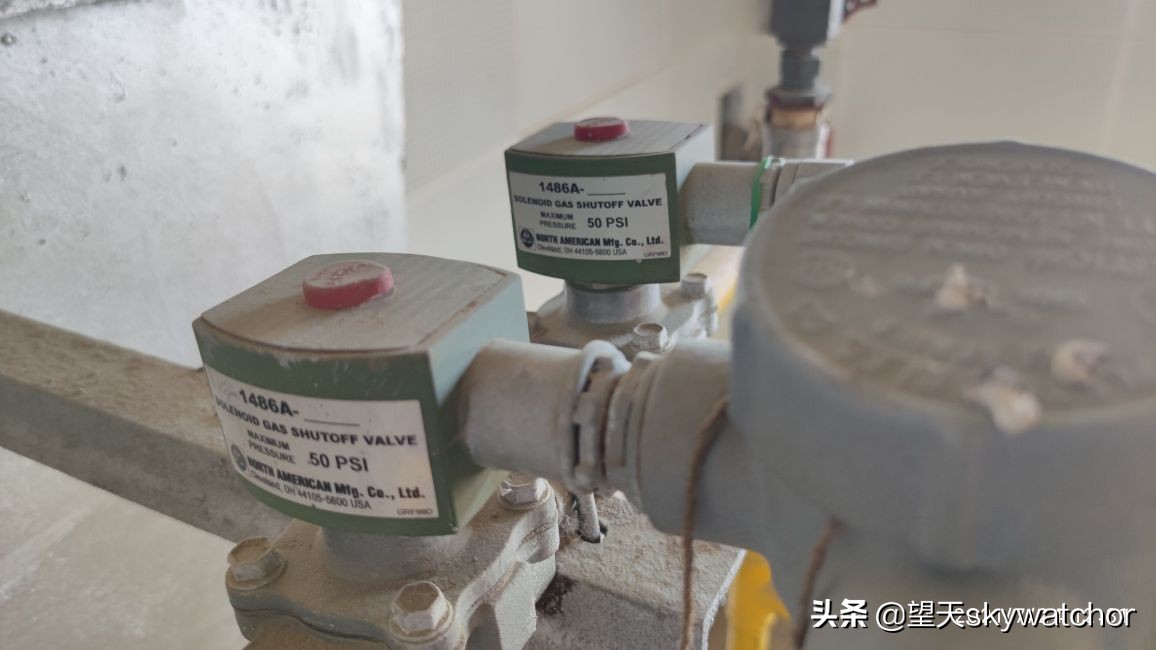

这两个电磁控制器阀门美国NORTH AMERICAN Mfg. Co., Ltd公司制造，这种阀门有闭合和全开两种状态

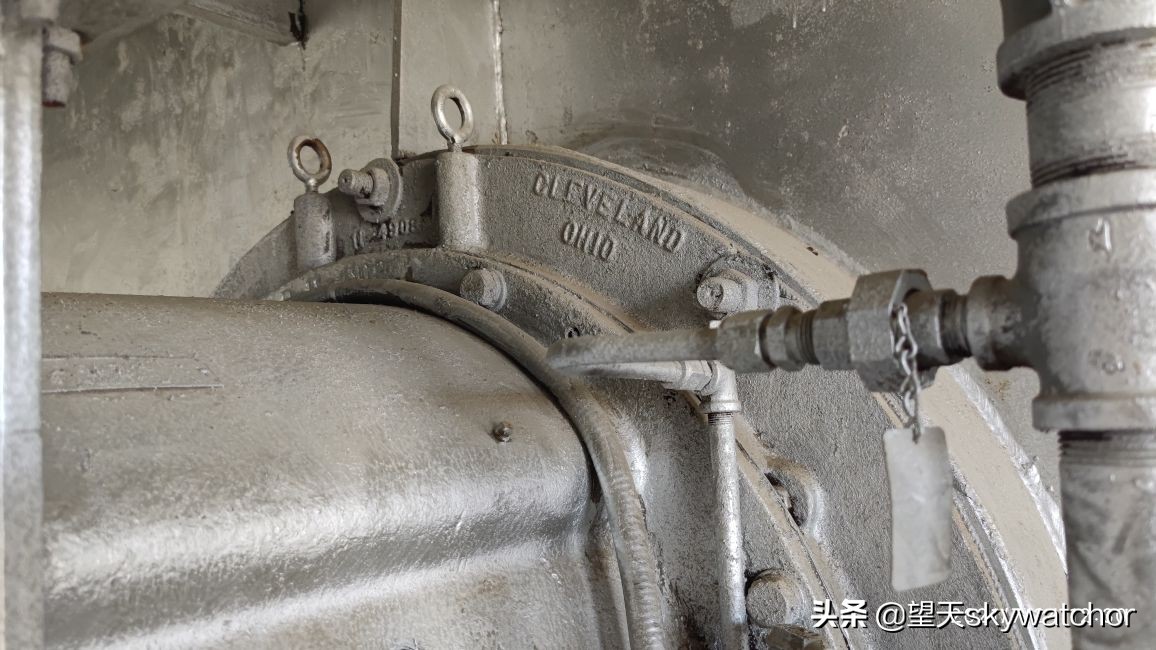

这个燃烧器本体也是美国NORTH AMERICAN Mfg. Co., Ltd公司制造

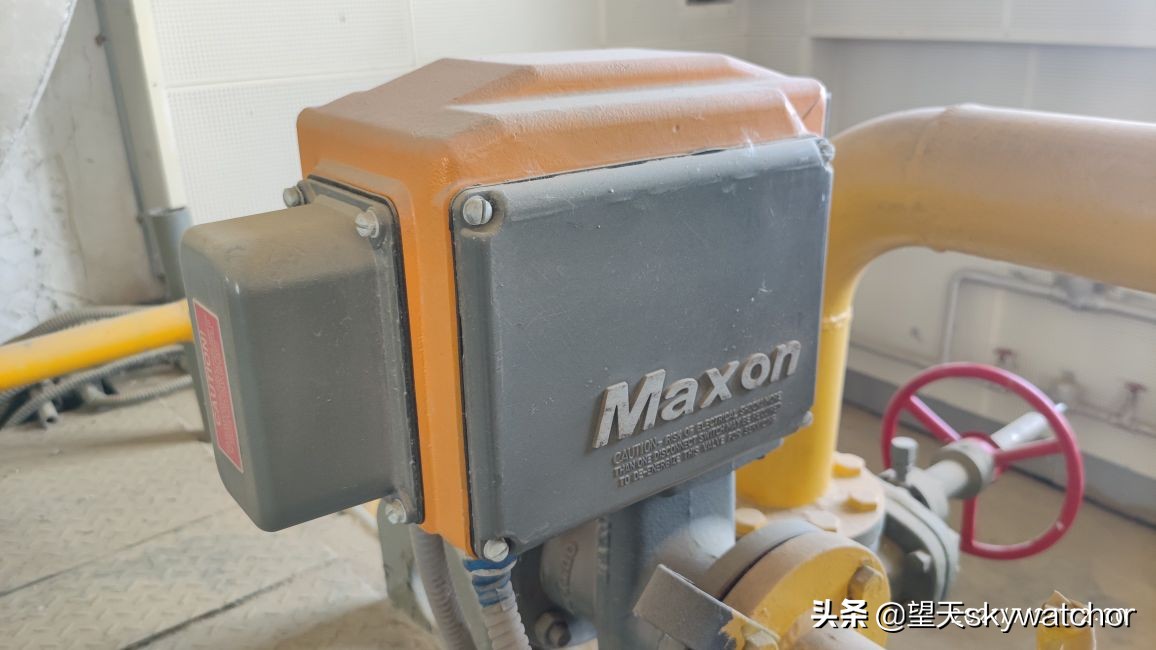

美国麦克森MAXON公司的可调阀门，这种阀门是通过电机连续可调，阀门可以从关闭到全开连续调节
这个看不出具体什么功能

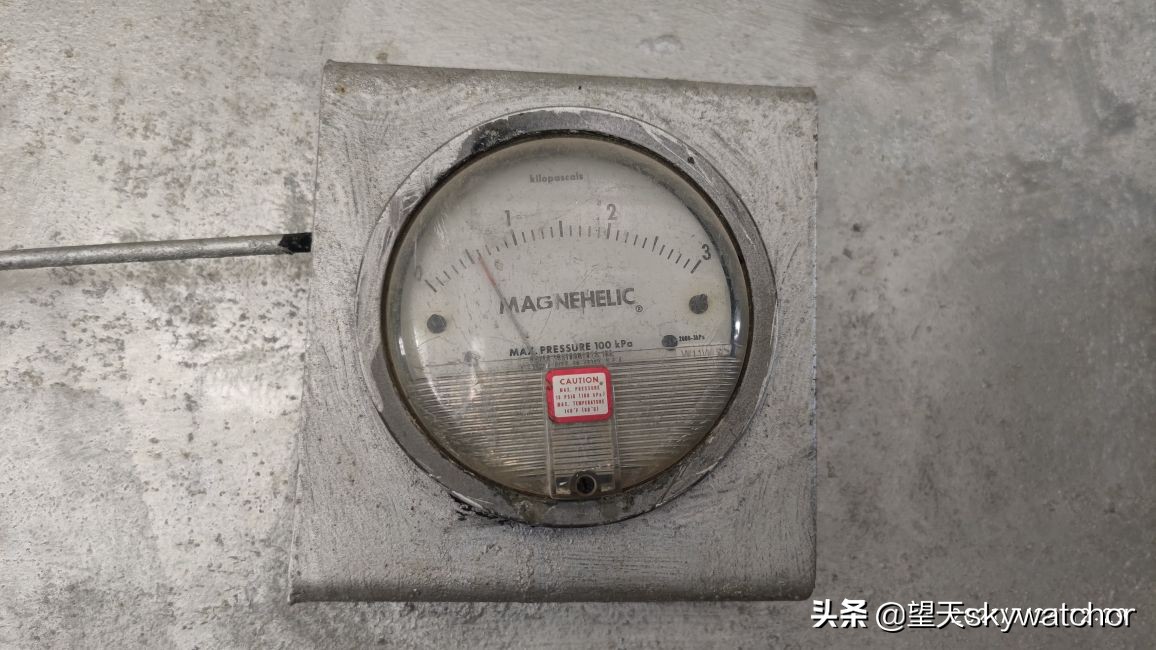

美国MAGNEHELIC公司的压差表

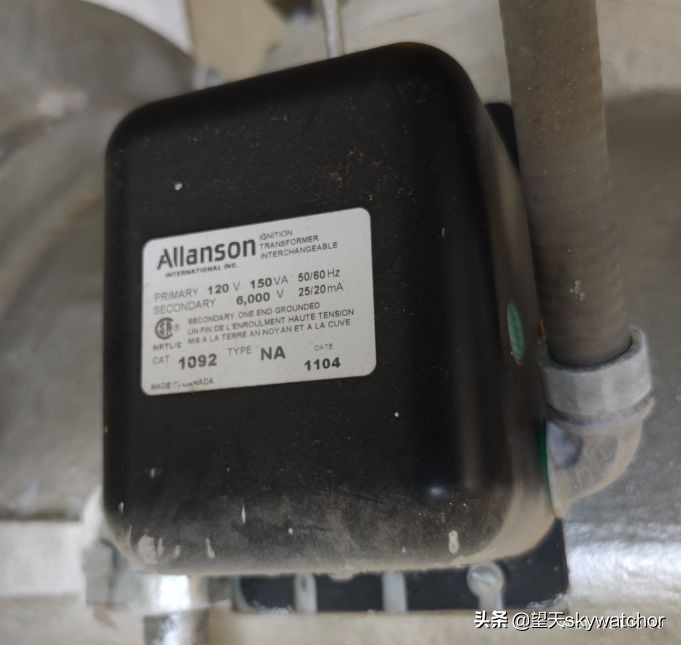

加拿大Allanson公司的点火器变压器，给锅炉点火器提供高压的

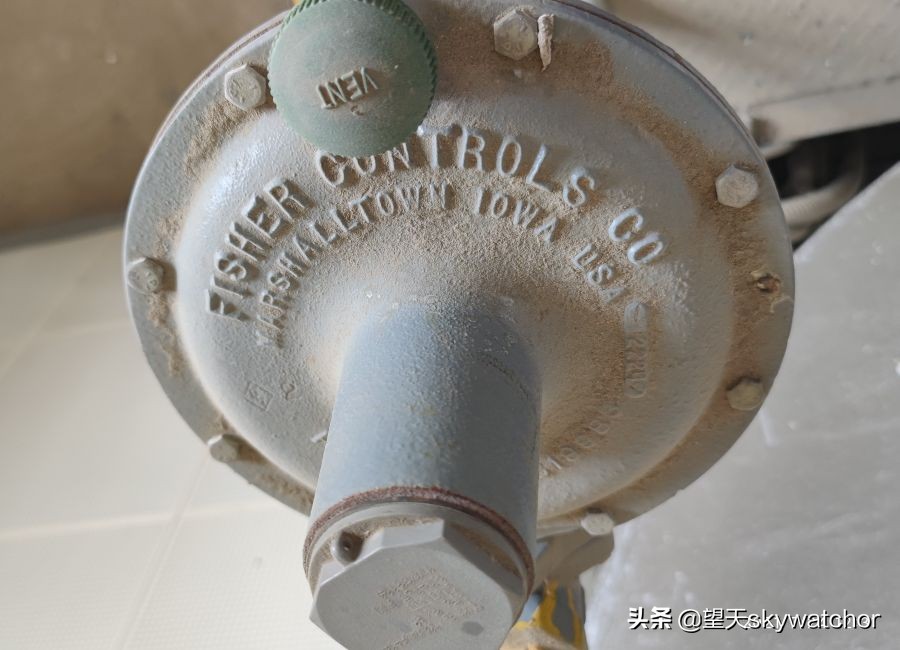

美国FISHER CONTROLS CO的减压阀
房间后面在外的部分就是蒸汽发生和输送部分了，无法看到详细。
这个系统是烧原油的，油从哪里来，燃烧器里面的原油是通过雾化燃烧还是如何不得而知，请专业的石油行业认识指点。
再往里就看到了

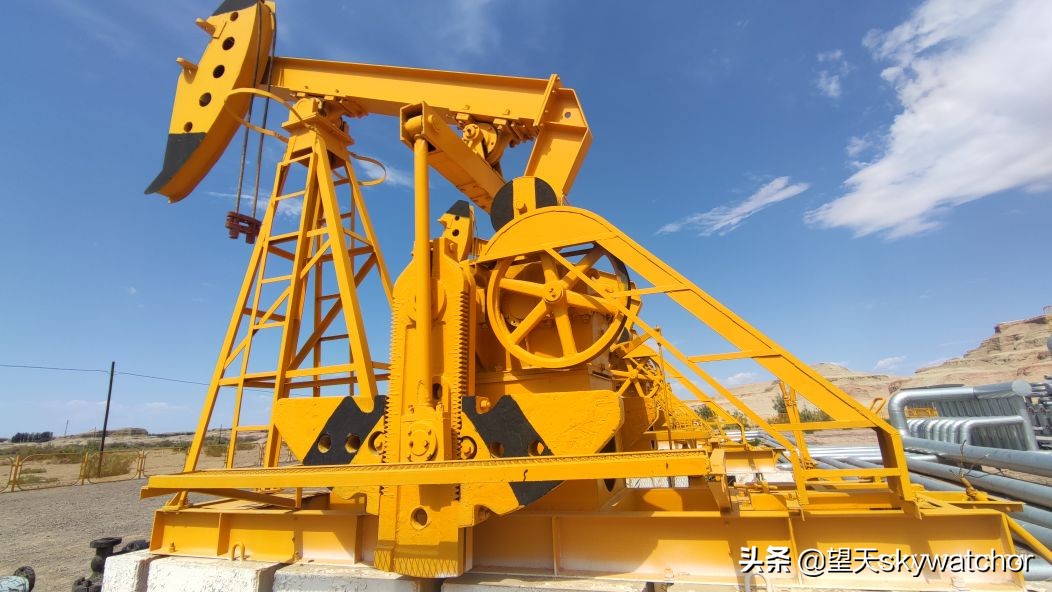

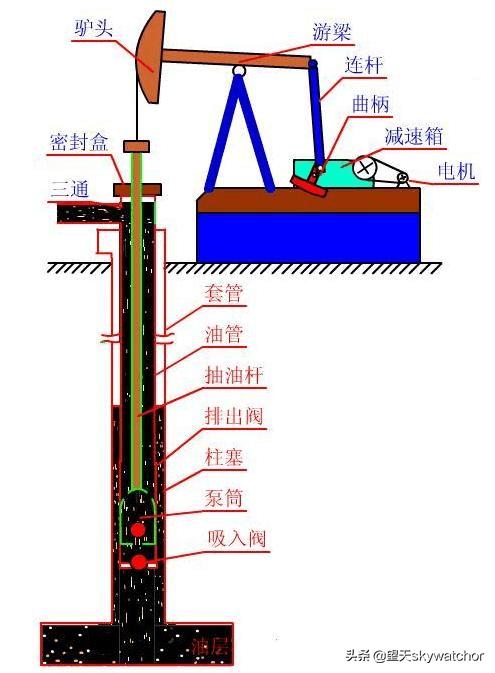

这个抽油机原理和很多农村里面的手动抽水井有点类似的，利用单向阀的往复运动带出油

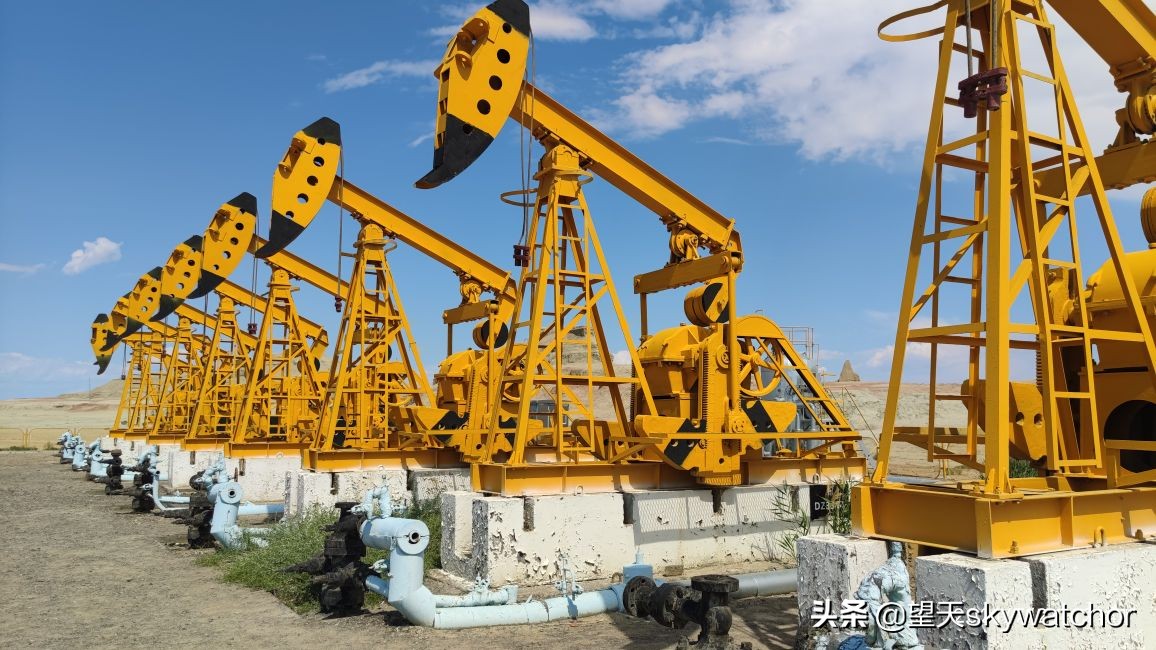

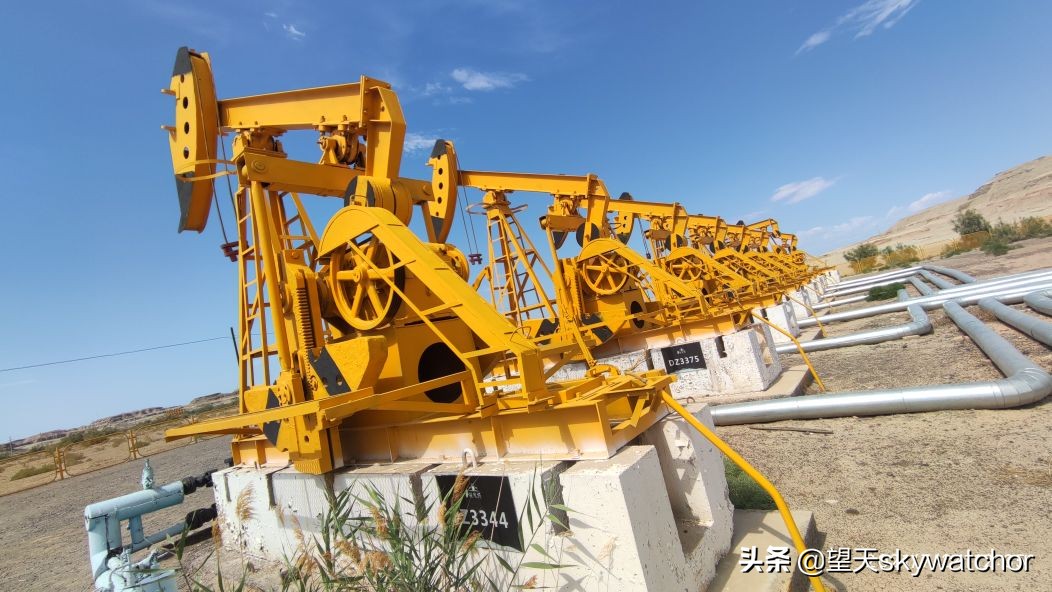

一字排开的抽油机
抽油机后面面色管道，好像是每台抽油机有一条管，输油和往井里加蒸汽是同一条管路吗
驱动电机都拆除了

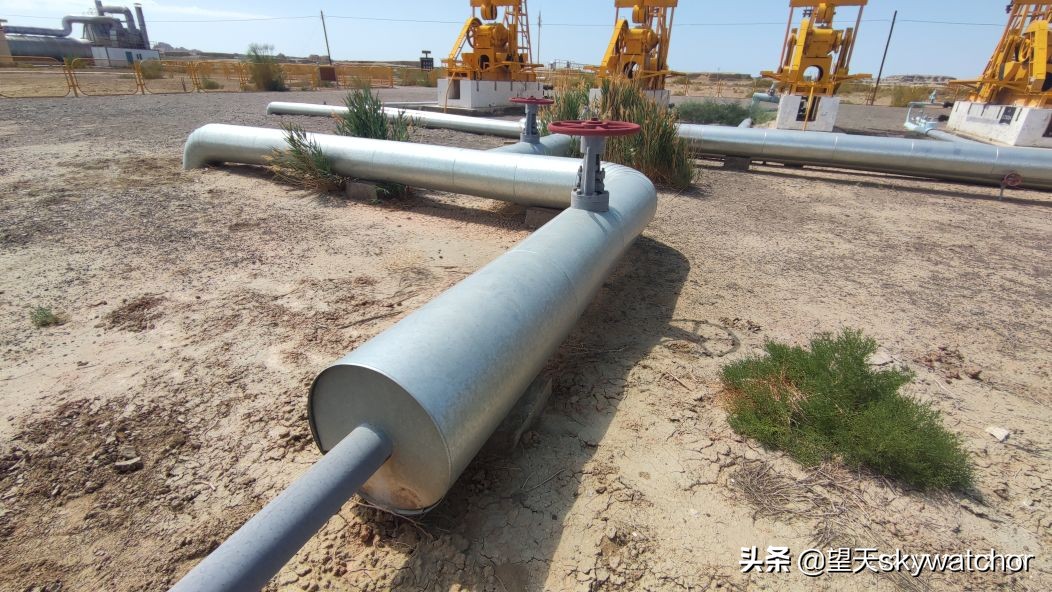

管路都有包有隔热层

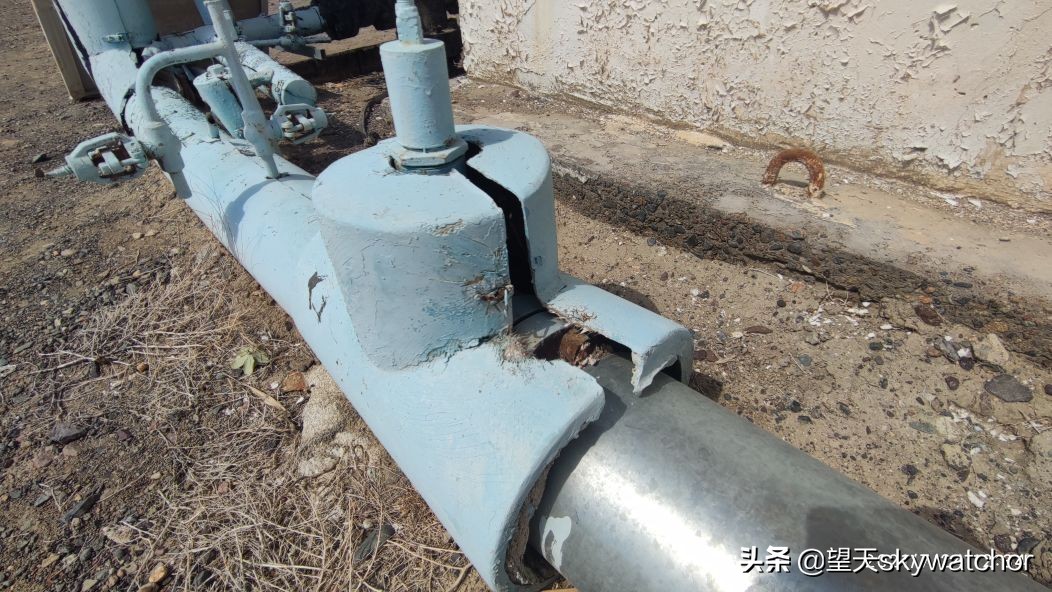

看这个图，里面的油管不粗，隔热层很厚的

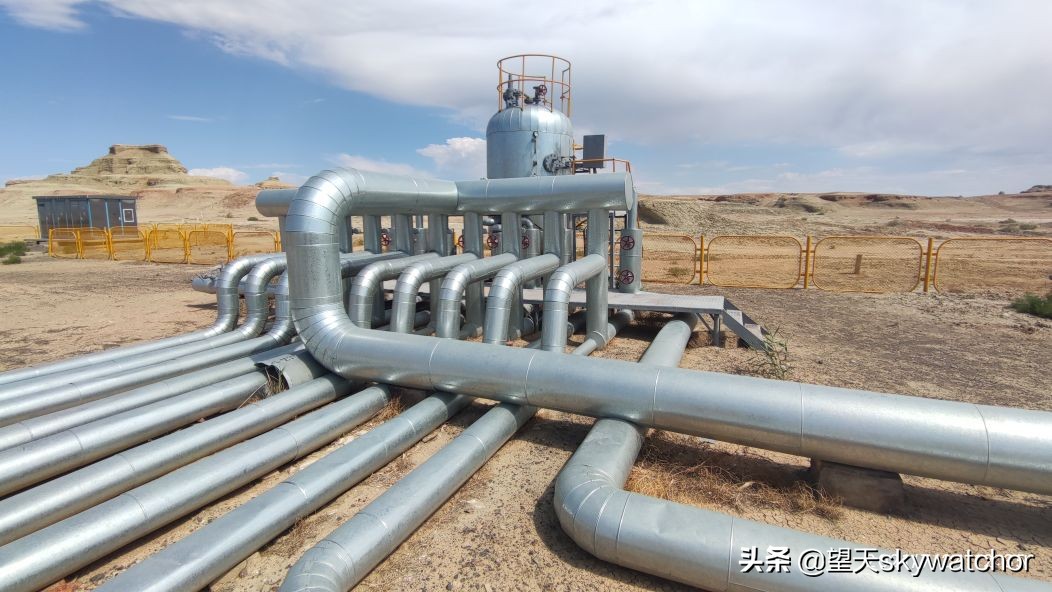

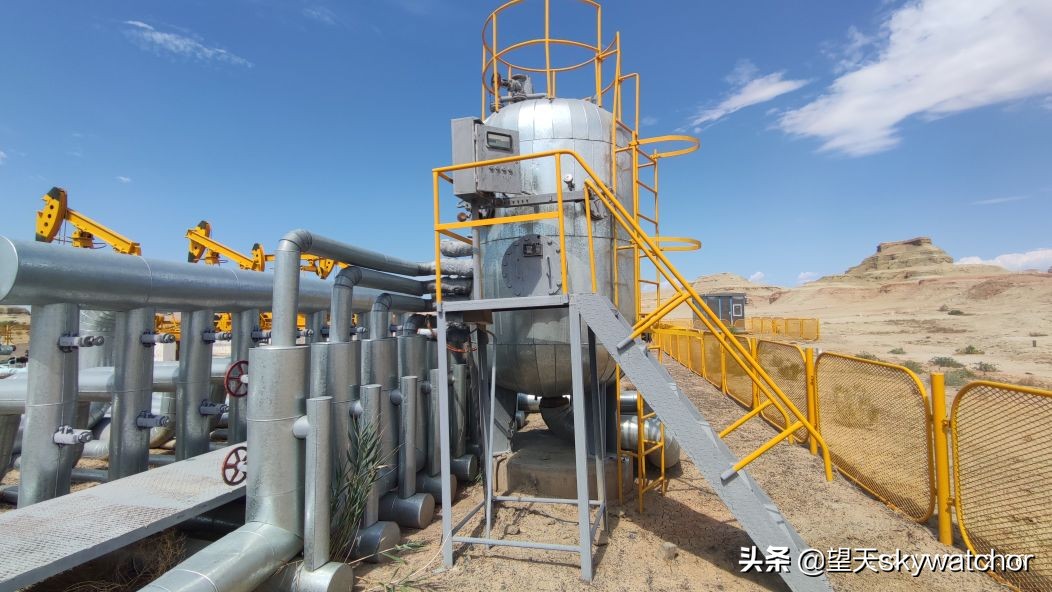

油井后部所有管道集中在一起，搜百度，应该是原油首分离系统，由于气油水的密度不同，气在最上层，通过输气管道被燃烧，油在中间层，进入储油罐。而水则在最下层，最终进入储水罐。

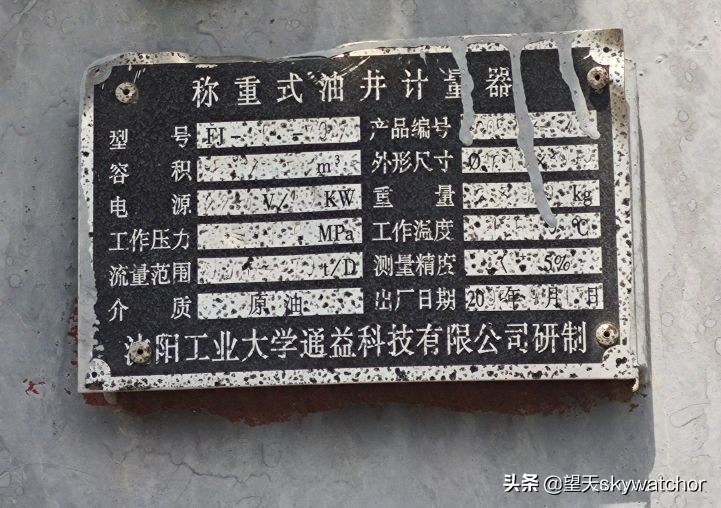

大的圆柱塔可以看见这个铭牌

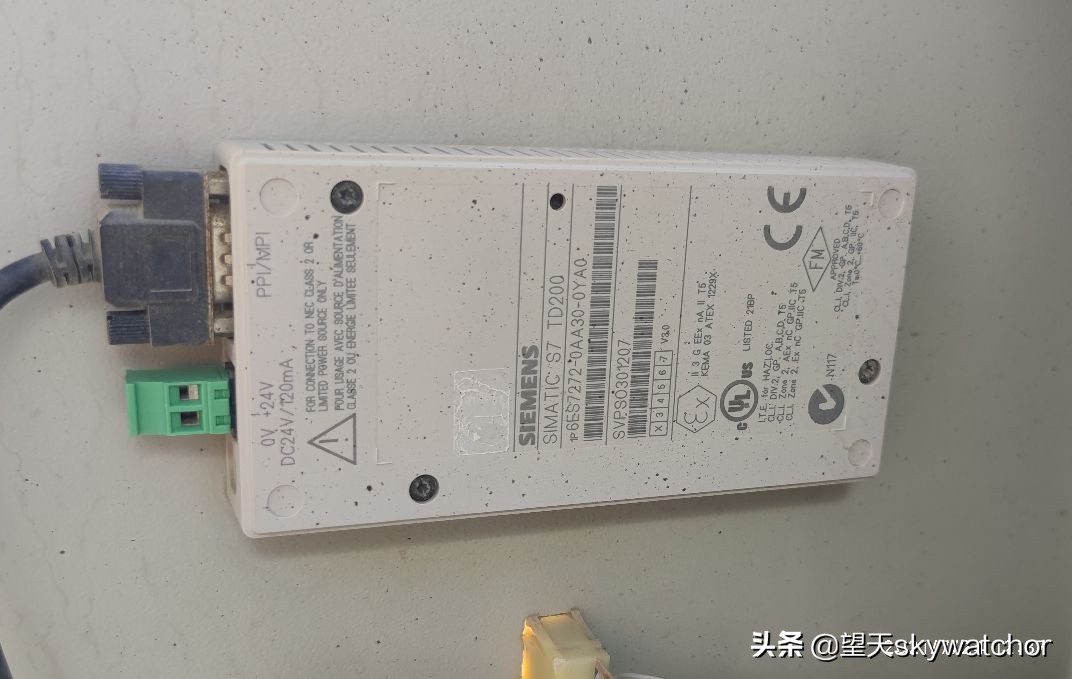

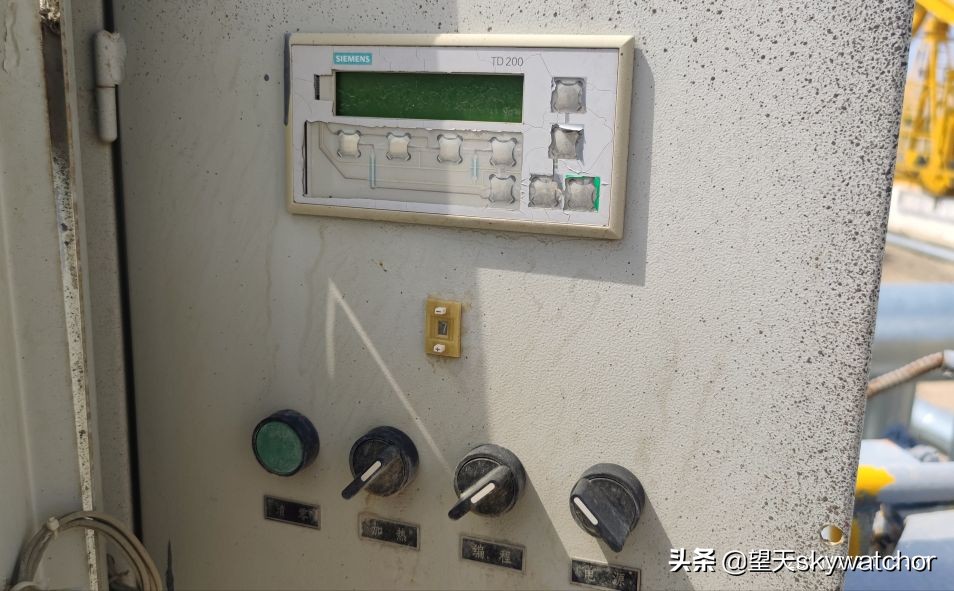

控制器是西门子的

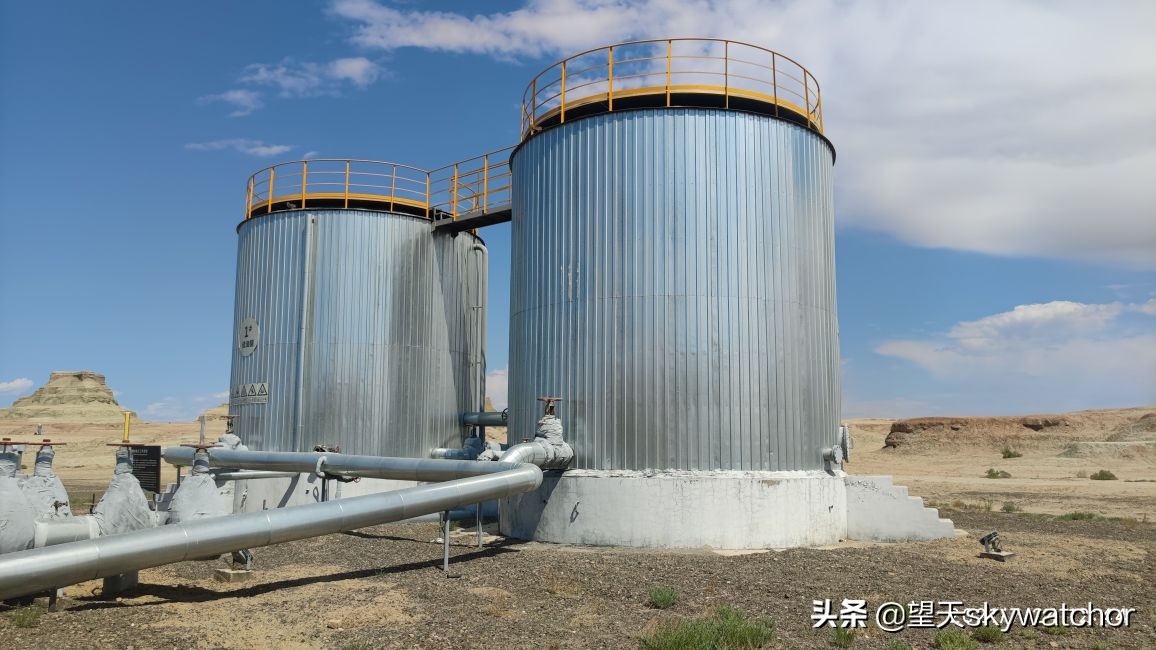

文章开始的那个泵房，就是把原油输入到这个储油罐的。

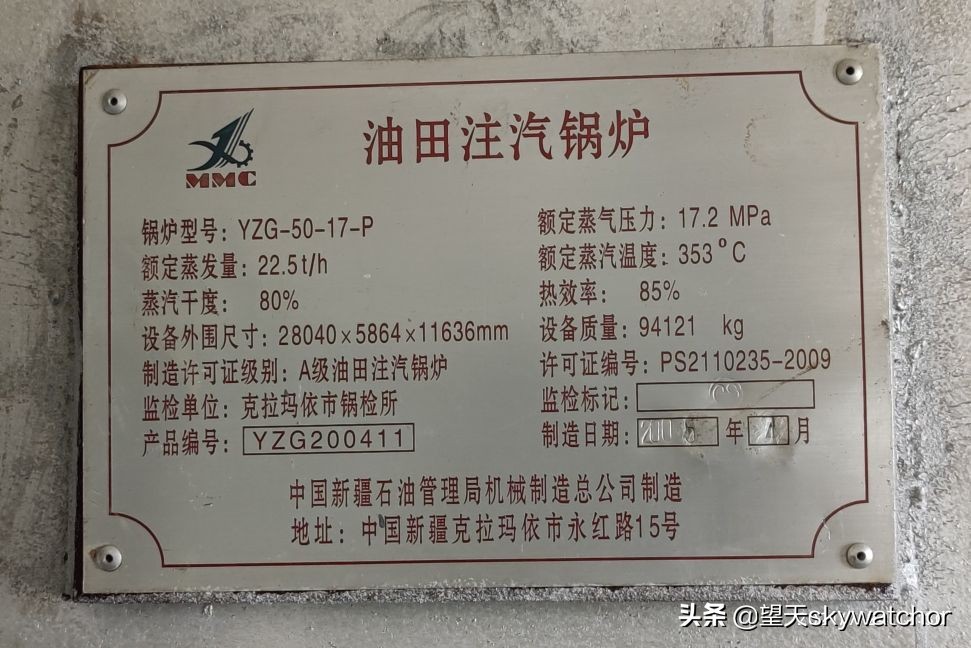

所有设备在两处看到有制造日期是2009年，按说这个设备的使用年限估计是十年左右，按说是二十四小时不间断工作的，估计这也是很多控制元器件都是使用进口的原因，要好的可靠性，美国的石油工业历史悠久，也造就了很多相关设备，仪器仪表制造商。
总觉得这个景区里的不过瘾，没有成系统，要有机会参观在役系统就好了[偷笑]
