要说mSATA和mini PCI-E并非什么新接口，只是之前大多集成在系统产品中，很少接触到。而近期随着无线及固态硬盘的出现，引起大家关注。mSATA接口是标准SATA的迷你版本，由于mSATA SSD占用体积比2.5寸标准更小，因而在不少笔记本中得到采用。同时mSATA接口的SSD可以方便固定在主板上成为一体，也开始受到不少台式机用户的喜爱。

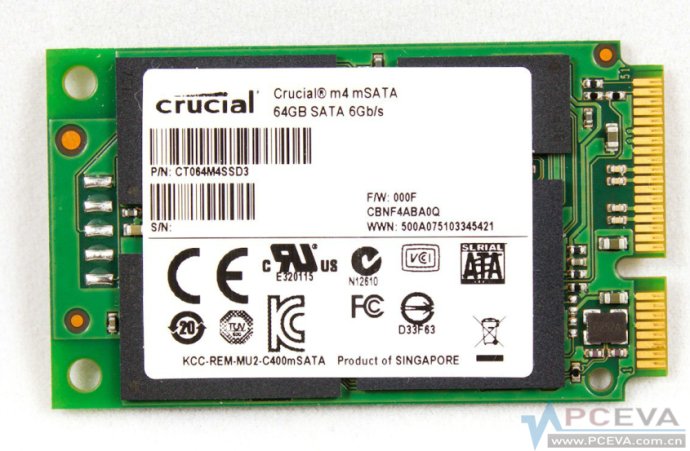

mSATA接口的美光M4 64G

mSATA接口

作用：连接固态硬盘

mSATA接口在标配固态硬盘的一体机带有，它的形状和mini PCI-E接口完全一致，并且物理引脚相容都是54Pin针脚，但并不能直接互通使用，因此非常容易混淆，不过mSATA接口安装的都是全高卡，而且部分机型还会在接口附近标注字样，大家要注意区分。由于mSATA接口基于SATA总线，传输速度要比mini PCI-E接口高很多，二者之间也不具备通用性，如mini PCI-E接口的固态硬盘就无法在mSATA接口上使用。mSATA不能用到超极本上：超极本用的是NGFF接口而不是mSATA接口。

除了把mSATA和miniPCIe搞混之外，还有一个很多用户都存在的误区就是以为mSATA接口能装到任意的超级本上，实际上虽然超级本的确采用了小型化的SSD，但是它用的接口是NGFF( Next Gen Form Factor，下一代标准架构 )而不是mSATA，因此是完全不能互换使用的。

NGFF接口的硬盘尺寸可以比mSATA更小，同时长度最大可达11cm，以便更轻松实现大容量，有人预期这种接口未来将会取代mSATA。

mini PCI-E接口

一体机如带无线，会配备这一接口，因为无线网卡已经成为一体机的标配。它基于PCI-E总线，可以为一体机扩展外围设备，如蓝牙模块、3G模块、无线网卡模块mini PCI-E接口的固态硬盘等。不过mini PCI-E接口带宽不高，比较适合一些对数据吞吐量要求不是非常高的外围设备使用。部分主板内部有多个mini PCI-E接口，除了内置无线网卡外，还会多预留至少一个给3G模块用（并且预埋有天线）。二者虽然接口通用，但却又"半高卡"和"全高卡"的区别，购买模块时要注意。

小编笔记本上的mSATA接口建兴固态和mini PCI-E接口的无线网卡

兼容性

mSATA的接口外观上虽然与mini PCI-E完全一样，但是数据信号需要连接到SATA控制器，而非PCI-E控制器上，二者因此不能兼容。大多数主板的此类接口只能使用其中一种功能。要实现一个接口同时兼容mSATA与mini PCI-E，需要使用PCI-Express/SATA路由芯片来解决。这个芯片本质上就是一个双向多路复用器，以NXP CBTL02042芯片为例：

NXP CBTL02042芯片

mSATA和mini PCI-E接口有着相同的外形和类似的引脚分配。CBTL02042通过第43针脚来识别当前插入到插槽中的是mSATA设备还是mini PCI-E设备：mini PCI-E设备的第43针被定义为no connect未连接，而mSATA的第43针定义是GND地线。

识别设备类型后，路由芯片就能够将接口导通到对应的通道，从而实现了一个接口兼容mSATA与mini PCI-E两种设备的目的。目前来看这是最完美的解决方案。

感谢来自新浪博客@二马争羽提供文章素材
