如何导入CAD图纸

来完成点放样？

放样时，又应该注意些什么？

看这篇指南，你就知道了⇩⇩⇩

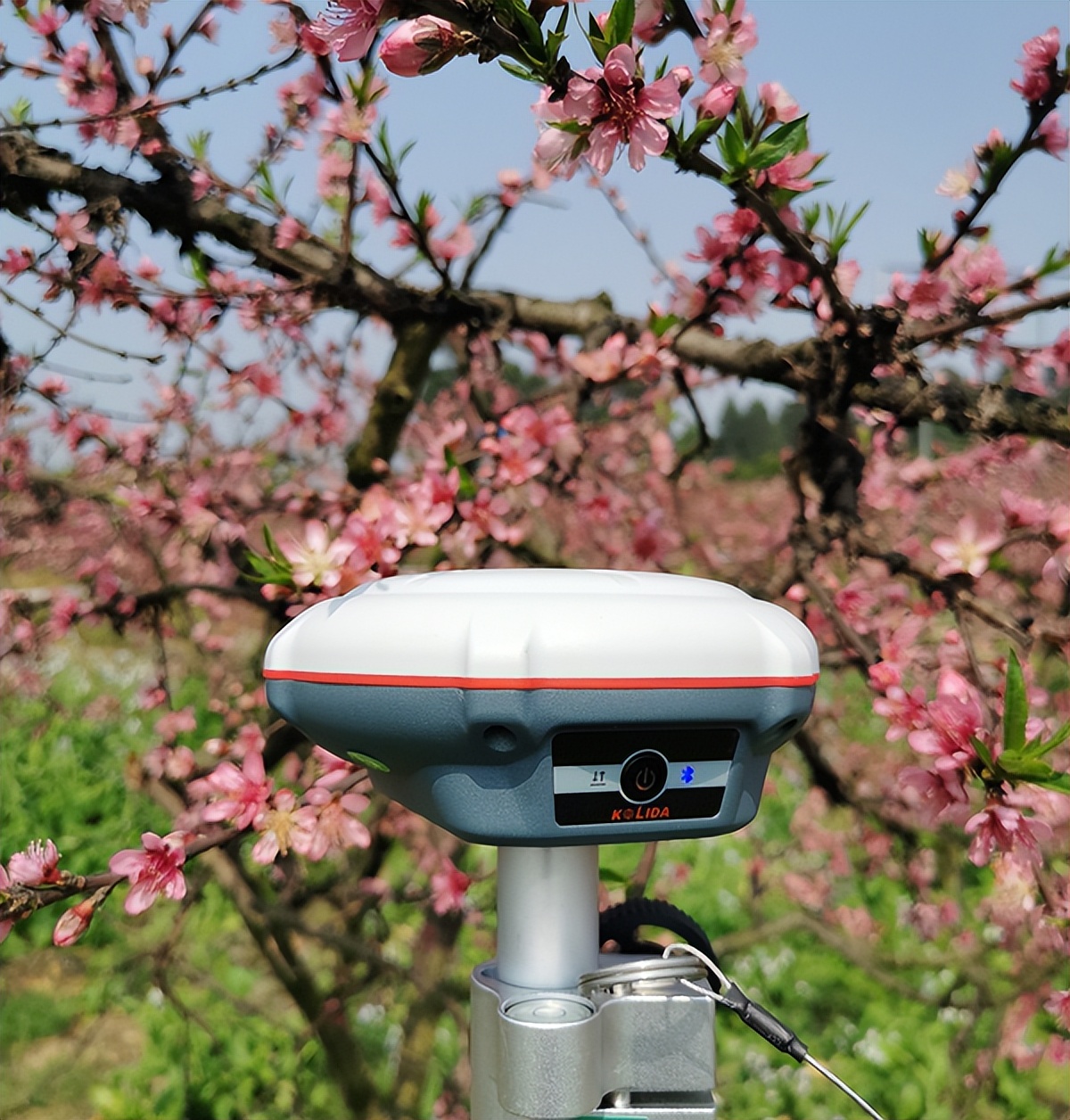

科力达天问1 RTK

科力达RTK的CAD放样之点放样作业流程：蓝牙连接→CORS登录→新建工程→求转换参数→导入底图→点放样，这里我们主要讲解导入底图到点放样。

01 导入底图

用蓝牙/数据线/微信/QQ等方式，提前将CAD图纸导入到 手簿文件EGstar 内存中，图纸我们建议导入dwg/dxf格式的。

然后打开工程之星5.0软件，主菜单点击“ 测量-CAD放样 ”，在CAD放样界面，各图标功能说明如下：

1、点选；2、线选；3、天线高；4、惯导倾斜测量；5、添加点；6、炸开；7、反向里程；8、选择文件；9、罗盘；10、全图；11、测量点居中；12、重绘。

CAD放样参考界面说明

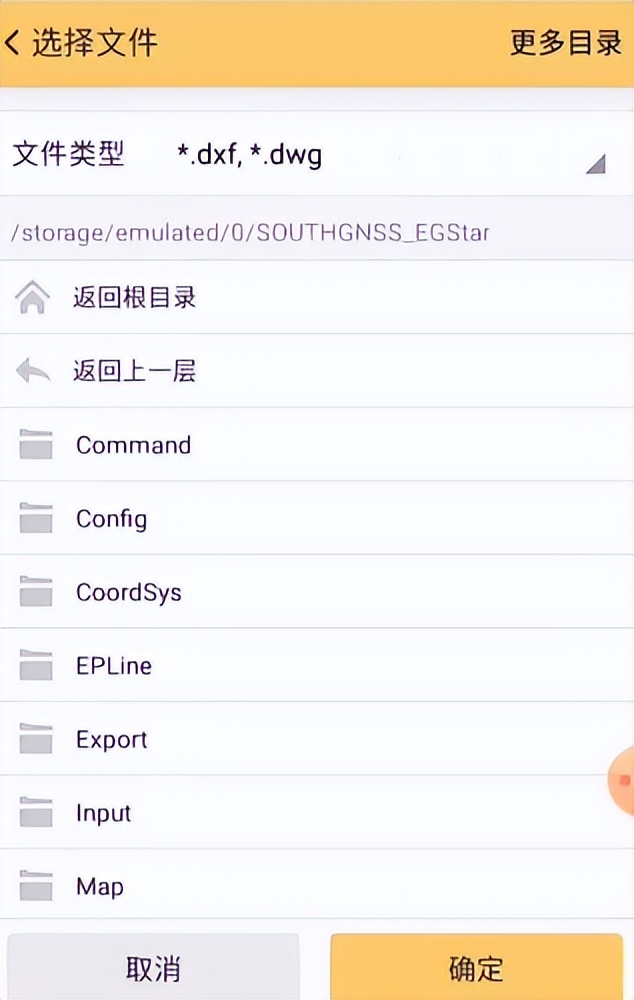

点击“ 文件夹图标 ”，根据存储路径选择预先导入的图纸文件，点击“ 确定 ”，等待软件对图纸文件进行加载。

选择图纸文件

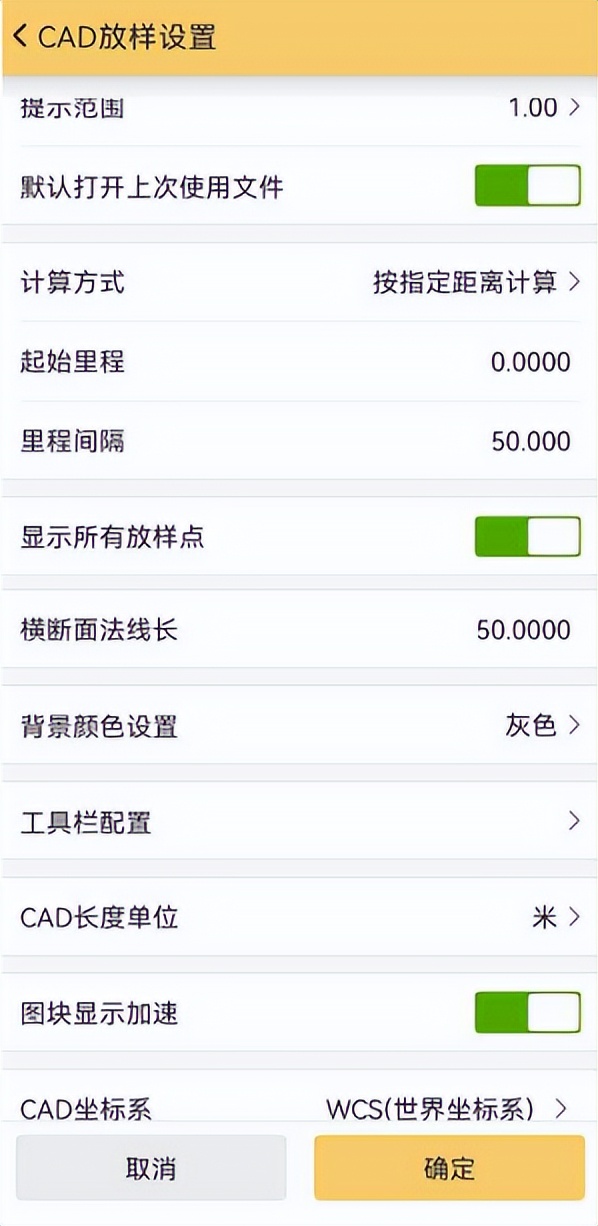

图纸文件成功加载后， 特别注意要核对图纸长度单位和坐标系 ，若不一致，点击“ 设置 ”，根据实际需要，更改CAD长度单位与CAD坐标系，然后返回放样界面。

02 CAD放样之点放样

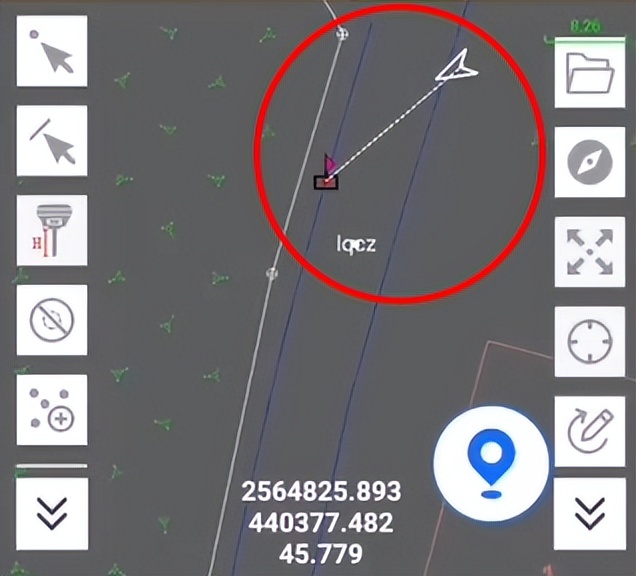

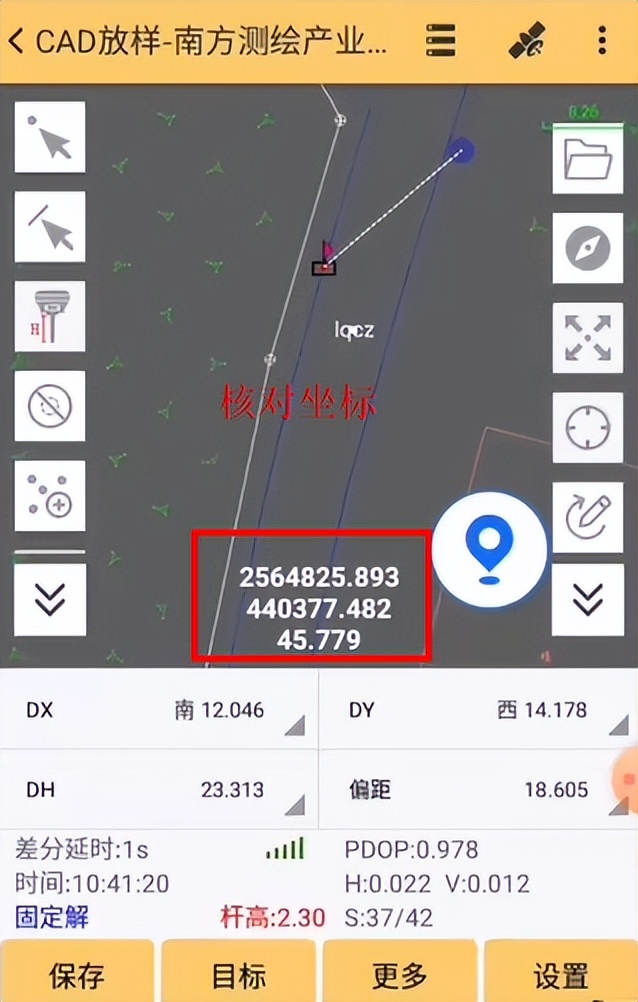

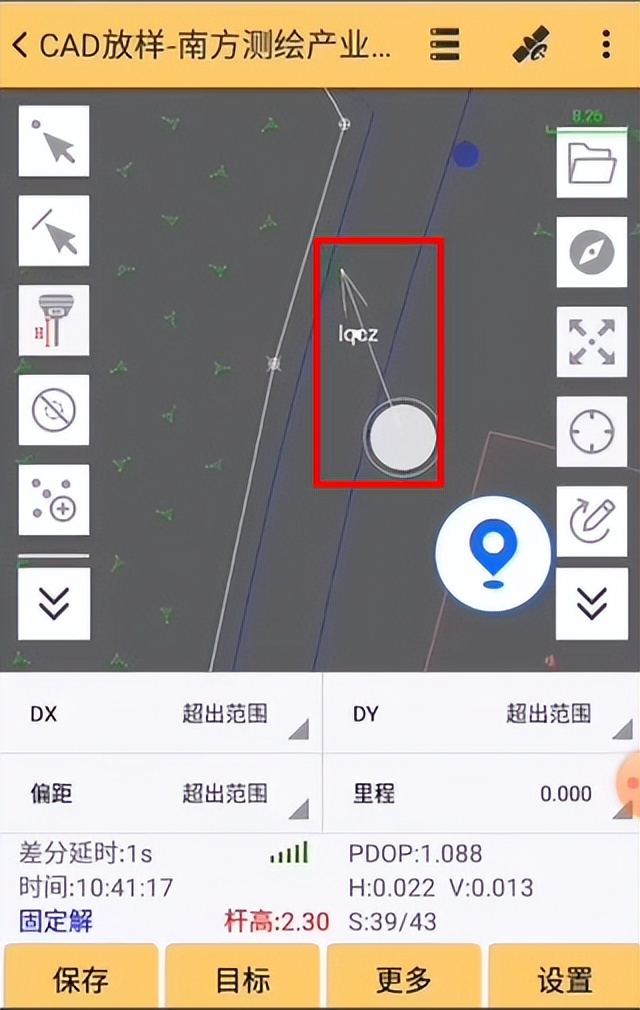

点击 加点的图标（点选） ，它会像电脑鼠标一样拖动箭头，然后在底图上选中想要放样的点，选中后软件会自动弹出捕捉点的坐标，这时我们可以核对坐标，防止捕捉错误，核对无误后开始点放样。

点放样界面，圆圈标识是我们所处位置，插小红旗是我们待放样位置，依照偏移的提示，或者打开罗盘放样模式，找到放样的大概位置。

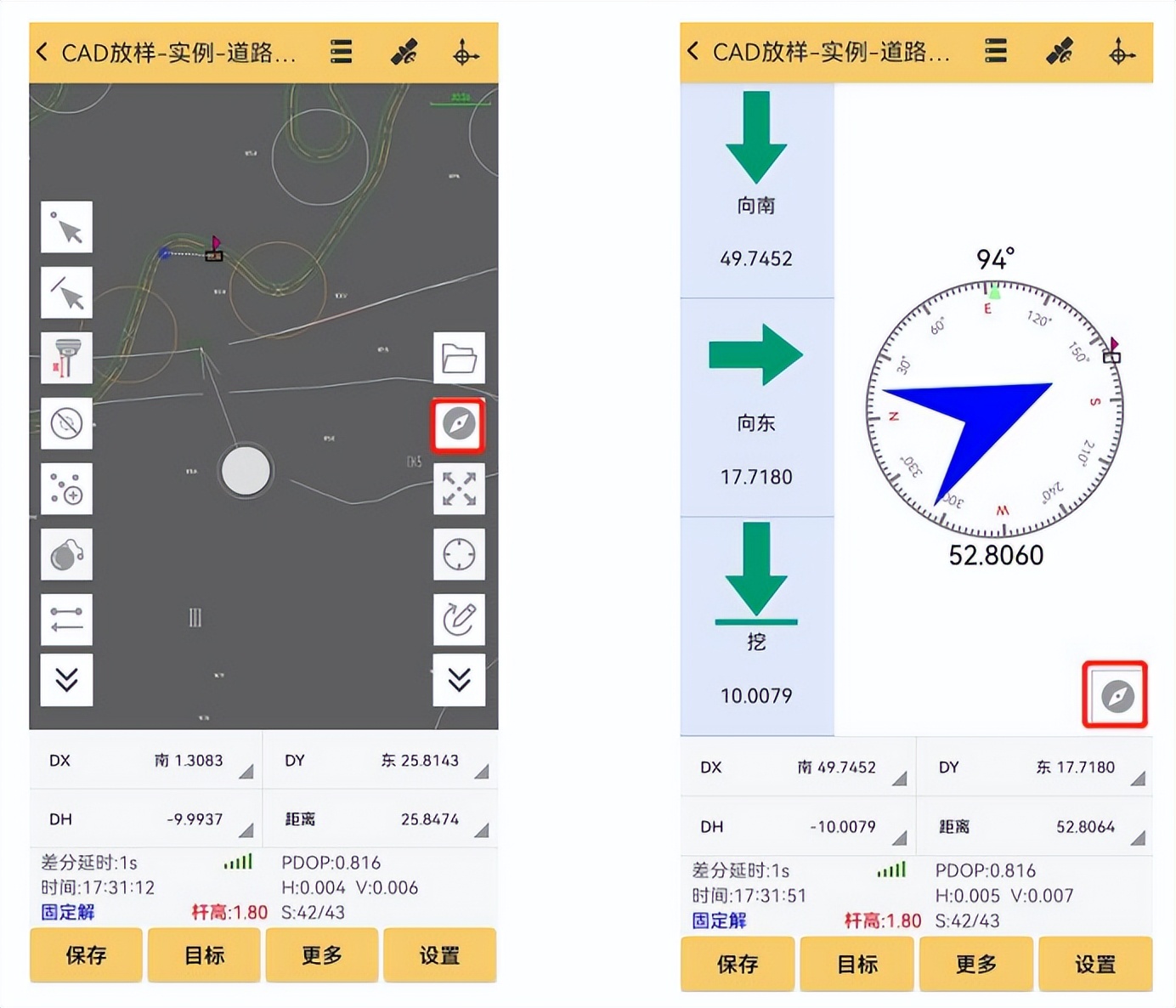

打开罗盘放样模式参考图

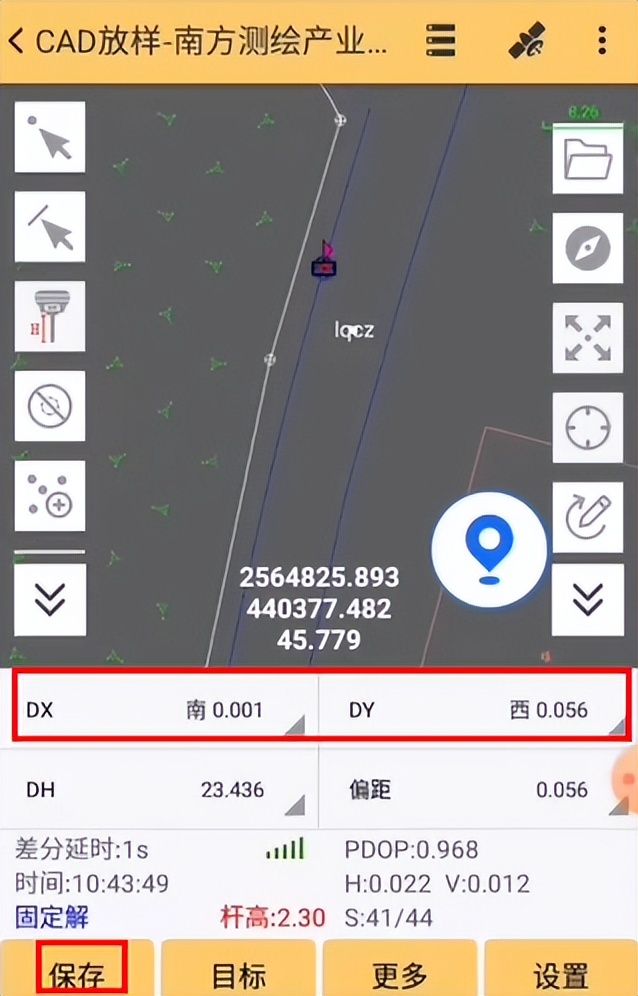

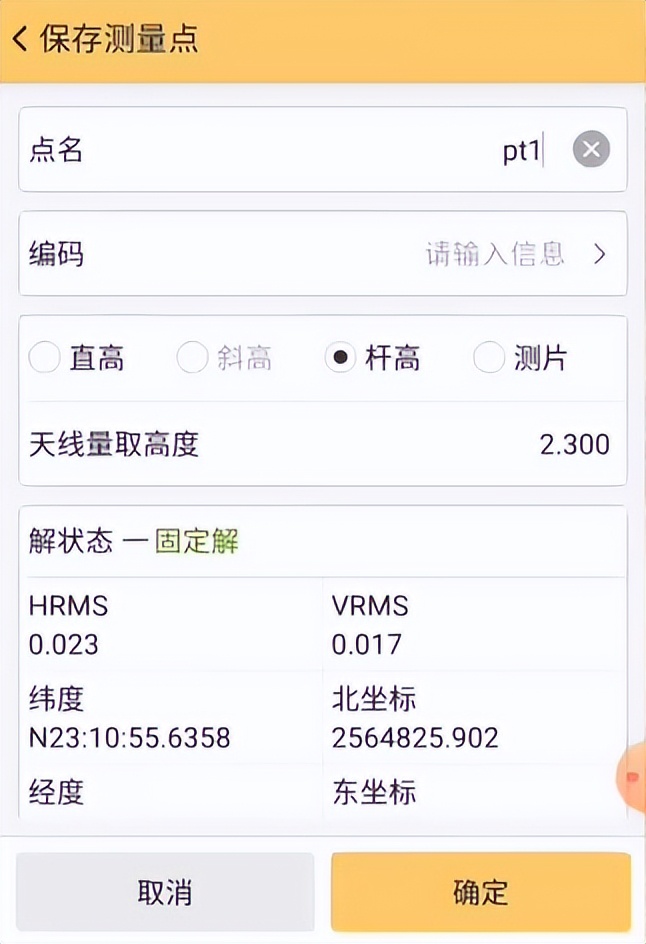

RTK主机会提示已到放样目标附近，接着根据dx和dy数值，慢慢挪杆，找到放样点， 当dx和dy都趋近于0时，说明我们找到了放样点， 这时候，点击左下角“ 保存 ”，输入点名pt1，然后点击“ 确定 ”，同时在地上做好标记，这样的话，CAD放样之点放样就完成了。

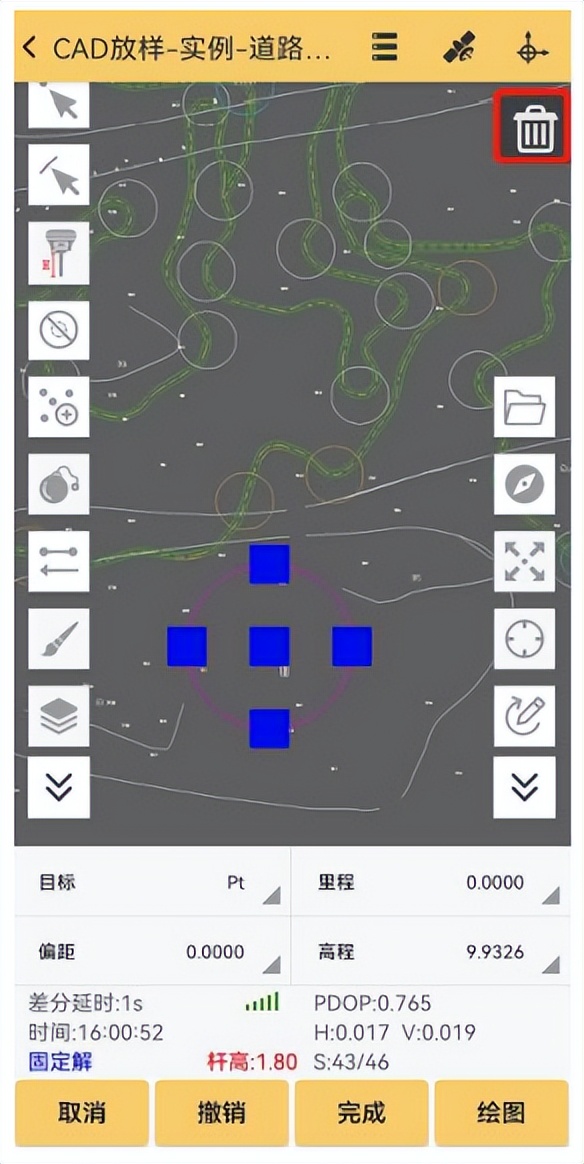

科力达RTK CAD 放样功能在施工作业的同时，还可进入 绘图模式 ，点击毛笔图标，可实时在原 CAD 底图上进行相关图形的增加，如点、直线、折线、曲线等，并进行放样，如果要删掉图形，点击图形，可删除所绘制图形。

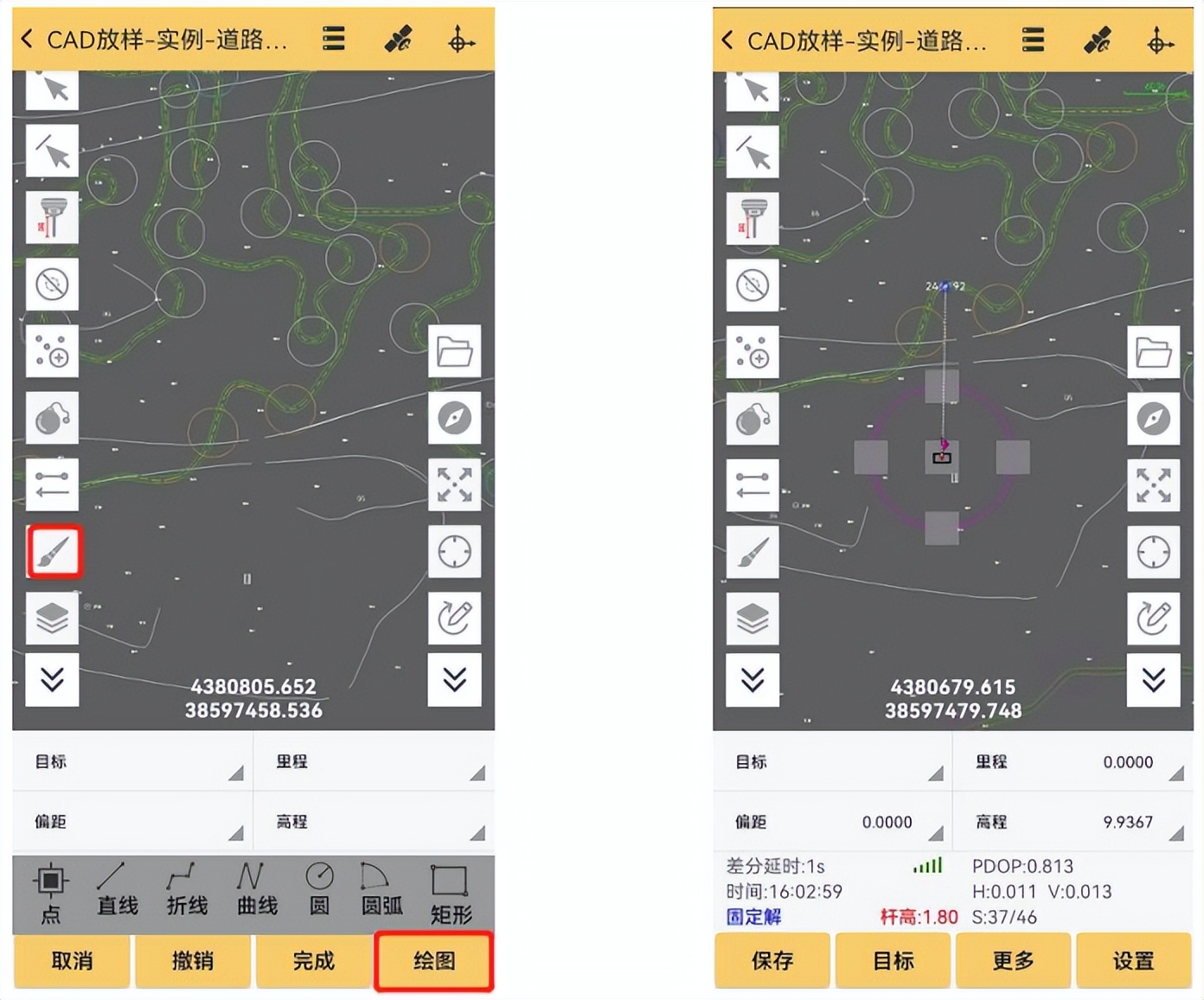

绘图模式参考图

所有点放样完，放样成果数据，点击顶部状态栏“ 三横 ”图标，进入坐标管理库导出。

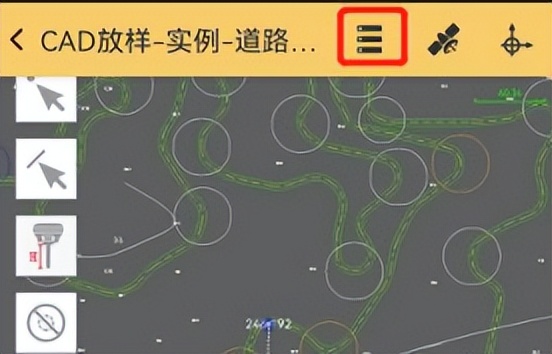

三横图标参考图

怎么样，你学会了么？欢迎在留言区分享交流你的放样经验~
