又来个首创，给UNI-T UT61E装Battery board.
书接上回，为UT61E加背光板：http://bbs.mydigit.cn/read.php?tid=2239101
我这次的目标是----无损无痛更改。
就是说，不希望焊接到原芯片一个脚，
因为一旦焊过，哪怕是
用3000元的JBC来焊，
也会留下痕迹，除非拿回去重新过一遍SMD：）
为什么要无痕迹？
因为听说优利德的原厂保修服务很好，
咱总不能把表搞的一团糟，丢给维修人员嘛？
要保持整洁有序，
虽然它还没被我折腾到需要回厂这个地步。。。
肯定有人说，您这是杞人忧天啊哈哈哈哈。。。
非也，我这是福尔摩斯心态作怪，不想留下一丝痕迹。
不管了，总之我要无损，无痛。可以吗？
就像照胃镜那样，听说过无痛胃镜吗。。。扯远了：）
于是，我只能是把所有的东西，
都放到电池箱了。
请看图：
看到这里，
有的朋友可能会说，
用比较器太复杂了，
直接用个MOS加1个RC延时即可。
这个简单的办法我用过，
可看此贴：http://bbs.mydigit.cn/read.php?tid=2072726
但是那样会有一段输出电压是不断下降的，
这个问题，也就是为什么用3个零件做出的风扇延时电路，
会出现打嗝的情况，当电压下降到一定值之后，就打嗝了。
如图所示：
万用表的延时开关最好不要出现这种情况，
因为电压不够的时候可能会影响测量值。
而此时使用者却全然不知道。
而楼主也实际测试过，
MOS+R+C的延时确实不适合UT61E,因为
当到延时尾部电压不够的时候，屏幕都乱码了！

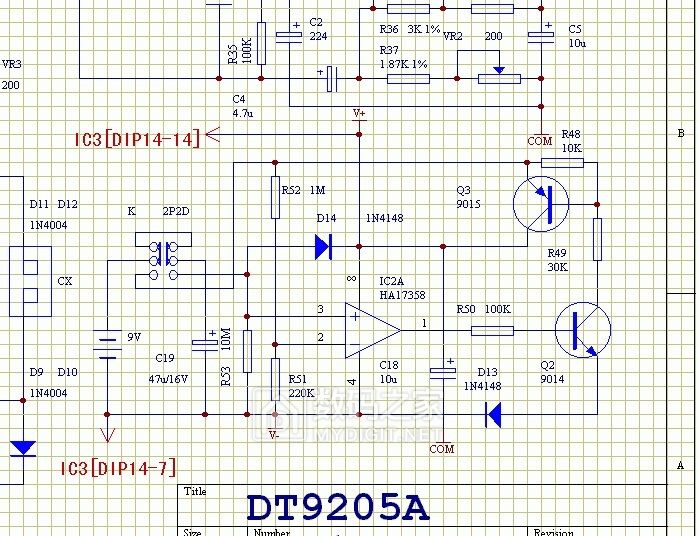

所以还是乖乖使用LM358,电路如图：
浅析一下这个万用表常用的延时电路
R51 与 R52 分压提供一个0.X的电压基准给比较器负端，
R53 与 C19 构成 RC 延时电路 提供一个电压给比较器正端，
在延时期间，当正端电压高于负端电压的时候，LM358就输出高电平给控制电路，
一只N管和P管构成开关控制电路，控制电路的通断。
推挽开关通电的同时，提供电压给LM358的8脚，形成自锁，断电时，LM358也断电。
顺便来温习计算一下延时的长度吧。
与实际测量值有轻微的差别，
这是因为，电容的实际容值并非就刚好是22UF，
有个误差，而且焊接过后，容值也会有所变化。
另外使用不同的电容，它的内阻也不同。
总之计算数值与实际测量的差别在接受范围之内，
有一定的参考价值就是了。
况且随着电池电量的下降，基准电压，
以及RC的初始充电电压也都在下降，
读者有兴趣的话也可以算一算，测一测。
下面说说触摸电路，
原厂的介绍已经很仔细，
在此说明一下，
1. TOGGLE的意思，
就是设置为点动自锁，（默认为不锁）
点一下，改变一下状态并自锁，
原来高电平，触摸放开后，
变低电平，再点一下，又变回去。
2.AHLB的意思，就是设置输出的电平（默认为OUT端输出高电平），
当把AHLB连接到VCC之后，触摸有效输出低电平。
看这个视频更直观点：
http://v.youku.com/v_show/id_XMjQ4Njc5MDA1Mg==.html?spm=a2hzp.8253869.0.0
以上两个电路综合起来分析，就是，
当触摸有效，输出一个高电平给LM358延时电路，
松开触摸，LM358自锁，延时一段时间后，
因为C对R放电到低于基准电压，则比较器输出关断。
废话说完了，下面开始焊接。。。
考虑到以后可能要充电，LED不能焊在触摸这边，
会突起，所以搞了个倒装：）
焊接好就稍微测试一下空载的功耗，
合体加上灯板也测试一番，
计算过功耗之后，
觉得满意，
假设用3个POS机250MAH电池组成750MAH，
按照功耗10MA计算，
那么可以连续工作75小时，
就是4500分钟，
按照延时7分钟，每天十次的话，
可以两个月充一次电，
如果按照待机10uA计算，
可以待机超过3000DAYS？
不可能吧，因为电池自己会自放电：）
安装了这块Battery board之后，
这根飞线也可以去掉了。
AD737轻松回到原厂状态，真好。
自我YY一番之后，
合体的两块板，要分离了，
上帝的归上帝，
凯撒的归凯撒。
把两板子各自归位，

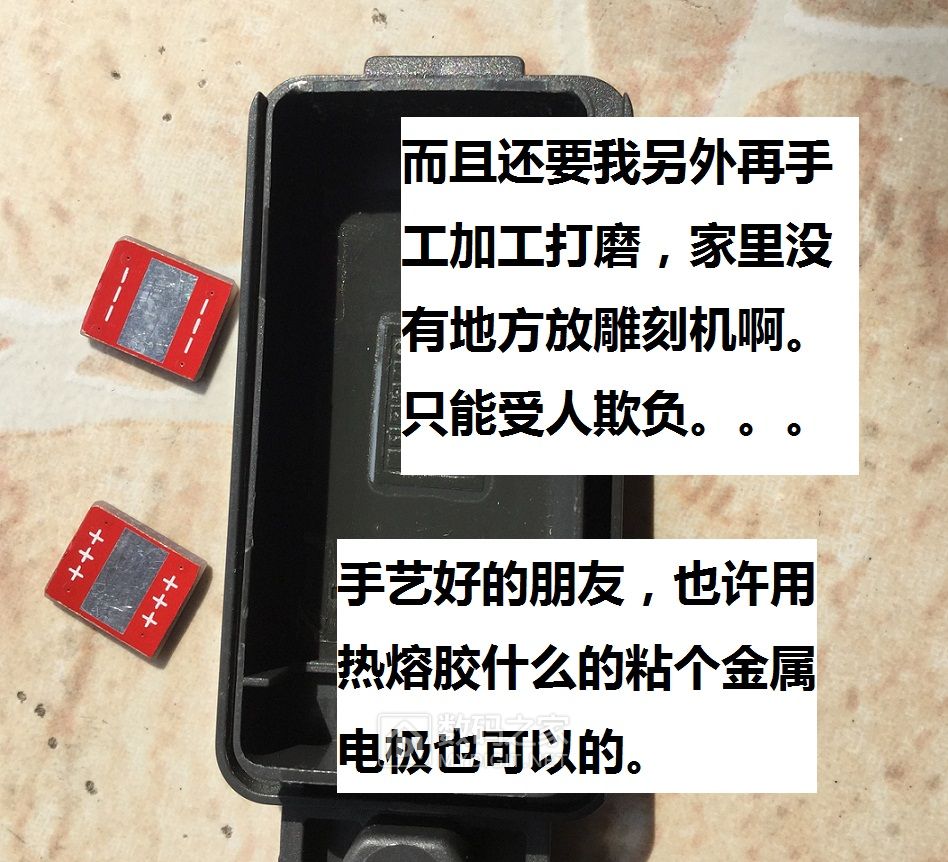

同时也要弄个电极给它安上。
至此，整个自动关机和锂电升压的改装，
告一段落，有人会问，那以后开机，
岂不是老是要去摸一下爱表的腰？
而且一般人还不知道，
要摸它那里才能开机，
够神秘兮兮的吧？
像这样：
http://v.youku.com/v_show/id_XMzA4NDk5NzczNg==.html?spm=a2h0k.8191407.0.0&from=s1.8-1-1.2
是啊，就是这样。
爱它就多摸摸它，
不要买个表回来，
用也不用，就只买来摆POSE，
拍照炫耀。。。
好吧，既然你这么说，
就炫耀一下：）
没有了蜘蛛网的束缚，
随时换灯，
听朋友说黄色养眼，立马装上。
感觉挺好的。
不知道橙色会是怎样：）
期待哪天偶得橙色灯换上试试，
幻想着
到时候换灯可方便了。
哈哈哈哈哈哈，
人总是要有梦想的，
哪怕是小小的，
不是吗？
全文完，
谢谢观看
