作者--陈希民（请多关注）
现在的科学检测证明，景德镇元代、洪武时期、永乐和宣德时期的青花瓷器；
着色原料皆属“同一种”进口的高铁低锰型钴料，即苏麻离青，简称“苏料”。
然而从“艺术上”与“呈色”的表现上来看，虽然有着所描述的共同点；
但“每个朝代”却同样也有着，自身的风格与特征的不同点。
“元代青花”线条稳定少晕散，是景德镇窑工对，进口的“苏料”做了技术上的改良；
而“永乐青花”多晕散，是那个时代的人们，追求的那种晕散的美。

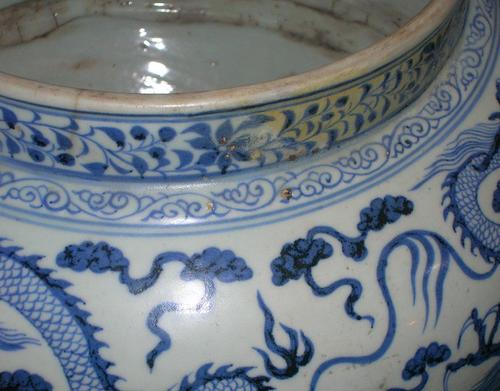

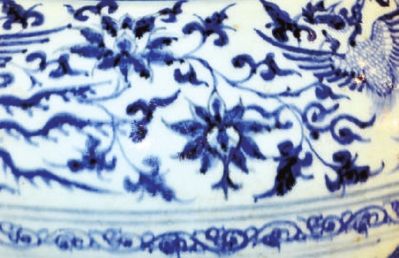

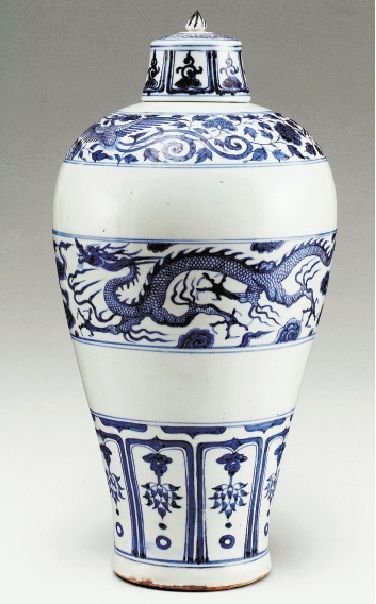

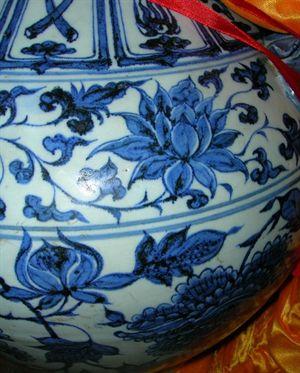

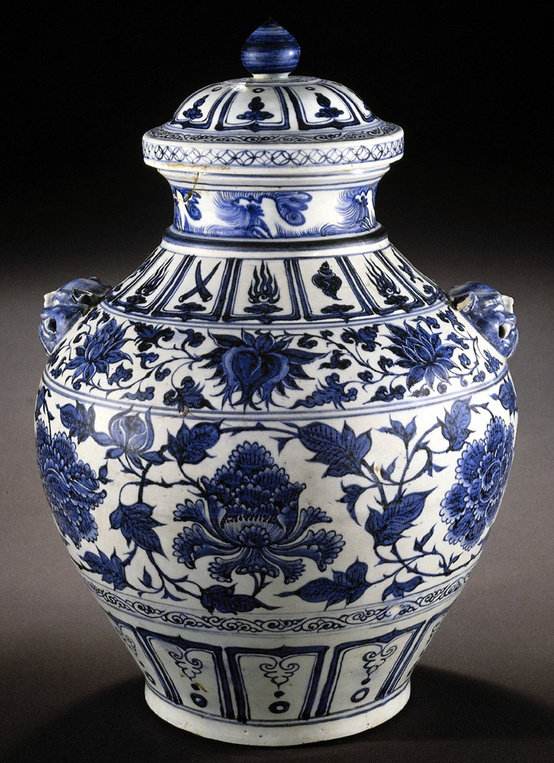

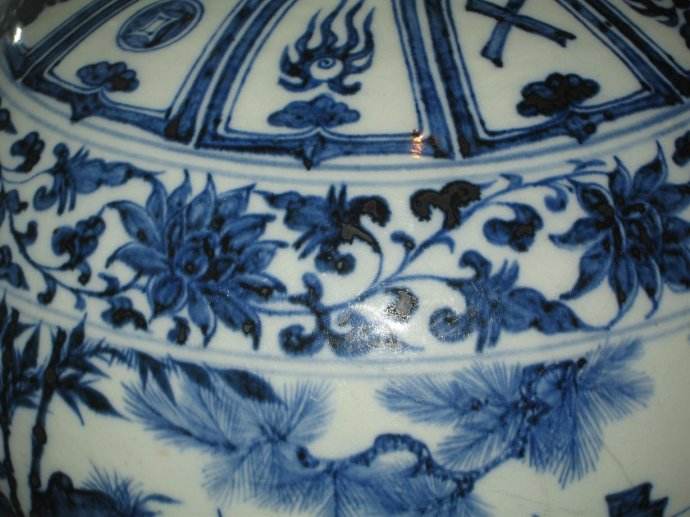

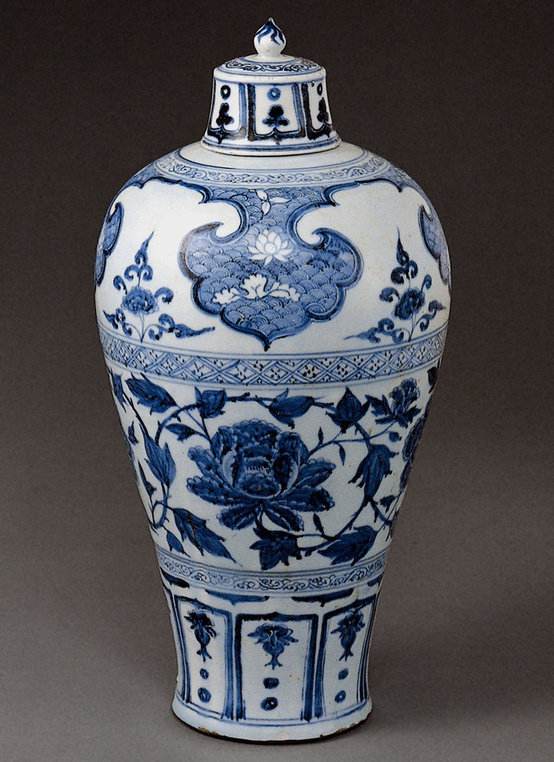

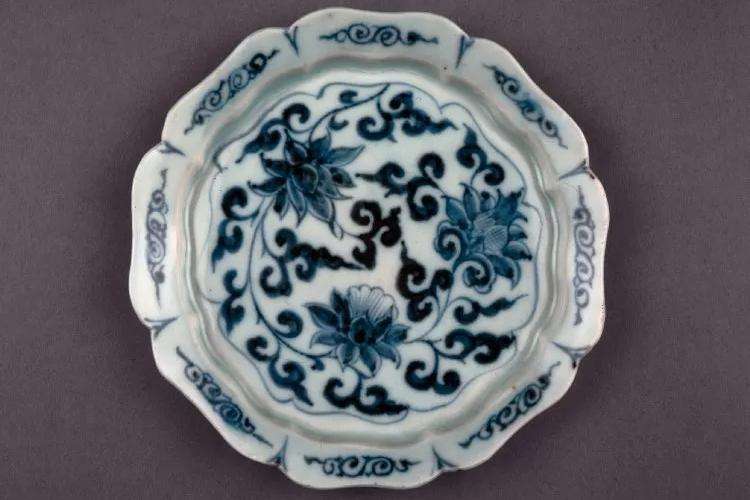

景德镇“元代青花”瓷器，成熟的产品颜色青翠沉着，色料较薄、线条流畅稳定、少晕散，多黑斑。
在还原焰中“二价的铁离子”（Fe+2）浓度不太高的情况下，将釉烧成绿色；
如果局部“聚集”浓度高了，则会变成褐色甚至呈黑色；
即形成“三价铁离子”（Fe+3）的着色，而“钴离子”（Co）是纯蓝色的。
因此，正烧时青花的“钴离子”（Co）和“二价的铁离子”（Fe+2）是同时并存的翠青色；
欠烧时由于“钴料”未在釉中散开，及溶解在釉中的量少，故呈现带灰的青蓝色。
过烧时由于“色料”在釉中的，大量扩散形成晕散现象；
然元青花中出现“晕散”的并不太多，其过烧多为呈现“靛青泛紫”的艳蓝色。

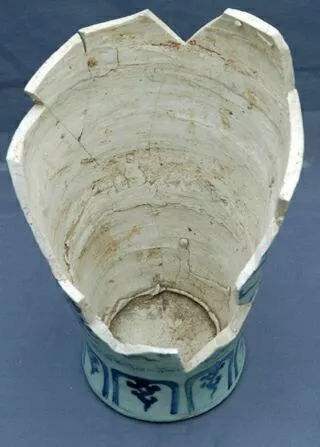

“元代”景德镇窑工，通过在瓷石中加入麻仓土，完成了对瓷胎二元配方的工艺改良；
很大程度地提高了，瓷器烧造的温度，以适应“蒙古人”对瓷器体型硕大的习俗要求。
从青花少“晕散”的特征上，可以初步判断刚刚实现，工艺革命的元末景德镇；
在“窑温”的提升上，相比后来的明清时期，尚处在一个较低的阶段。
这也可以从瓷胎中与“明清”比，耐高温的“三氧化二铝”（Al2O3）的含量相对较低；
与“明清”比，釉中易熔的“氧化钙”（CaO）的含量较高，得到进一步证实……
