万龙电气ST570电动机保护控制器

万龙电气ST570电动机保护控制器一概述

ST570系列电动机保护控制器适用于额定频率50/60Hz、额定电压至660VAC低压电动机应用场所。

该产品集保护、测量、控制、管理、通信为一体，实现电动机的多种起动控制方案，确保电动机安全运行，是智能化MCC或生产DCS系统终端单元的最佳选择。该产品采用了模块化设计，产品由主体、专用电流互感器、显示模块、附件模块等组成，产品体积小，结构紧凑，安装方便，可在1/4模数及以上各种抽屉柜中直接安装使用。

ST570系列电动机保护控制器可广泛用于发电、石化、冶金、轨道交通等行业。

ST570系列电动机保护控制器产品特点

※32位CPU芯片，组件式模块结构，多CPU协调工作，大幅度降低产品的负荷率；

※再（重）起动功能可实现低压电动机的分散式再起动，确保电动机不间断连续运行，并具有抗晃电立即再起动和分批重起动功能；

※特大短路电流时可闭锁接触器，通过控制继电器驱动断路器，可靠排除故障；※支持两路4~20mA模拟量输出，可选择电流或功率变送；※支持单/双Modbus-RTU、单/双Profibus-DP、单/双Profibus-DPV01、Profibus-DP

+Profibus-DPV01等多种总线，实现数据传输功能；

※可记录电动机累计运行时间、累计再起动次数、接触器累计操作次数、电机累计起动次数、电机累计停机次数、电机累计保护跳闸次数等，便于日常维护；

※可记录电动机16次实时故障电量值（包括故障时标）、8次起停机记录、8次开关变位记录、8次再起动记录，方便对电机运行工况和故障进行分析；

※集成了WiFi无线接口，可与手机等终端无线连接，便于工程调试阶段和日常运维过程中的操作、查询和数据备份；

※电动机起动过程录波：记录电动机的起动特性，既可为不同类型电动机设定更合理的定值参数提供了依据，又能及时发现电动机起动异常；

※故障录波功能：电动机在运行过程中发生故障时，可提供三相电流、电压的录波数据，用于故障分析；

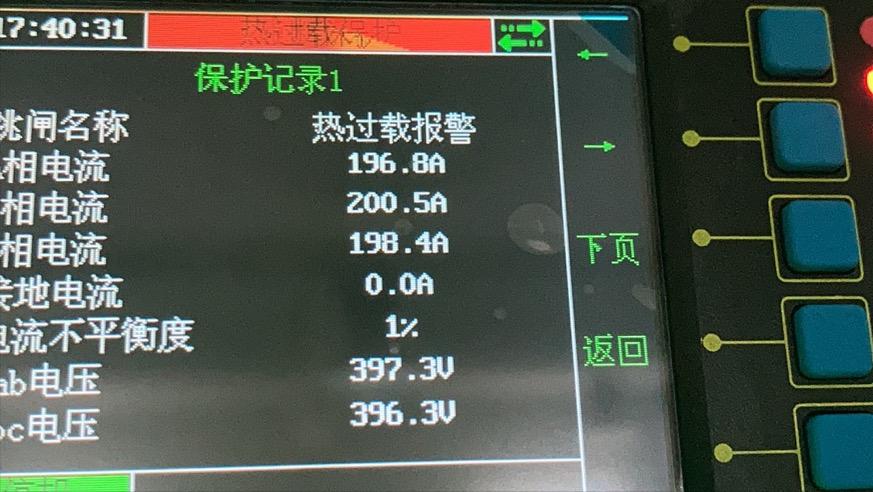

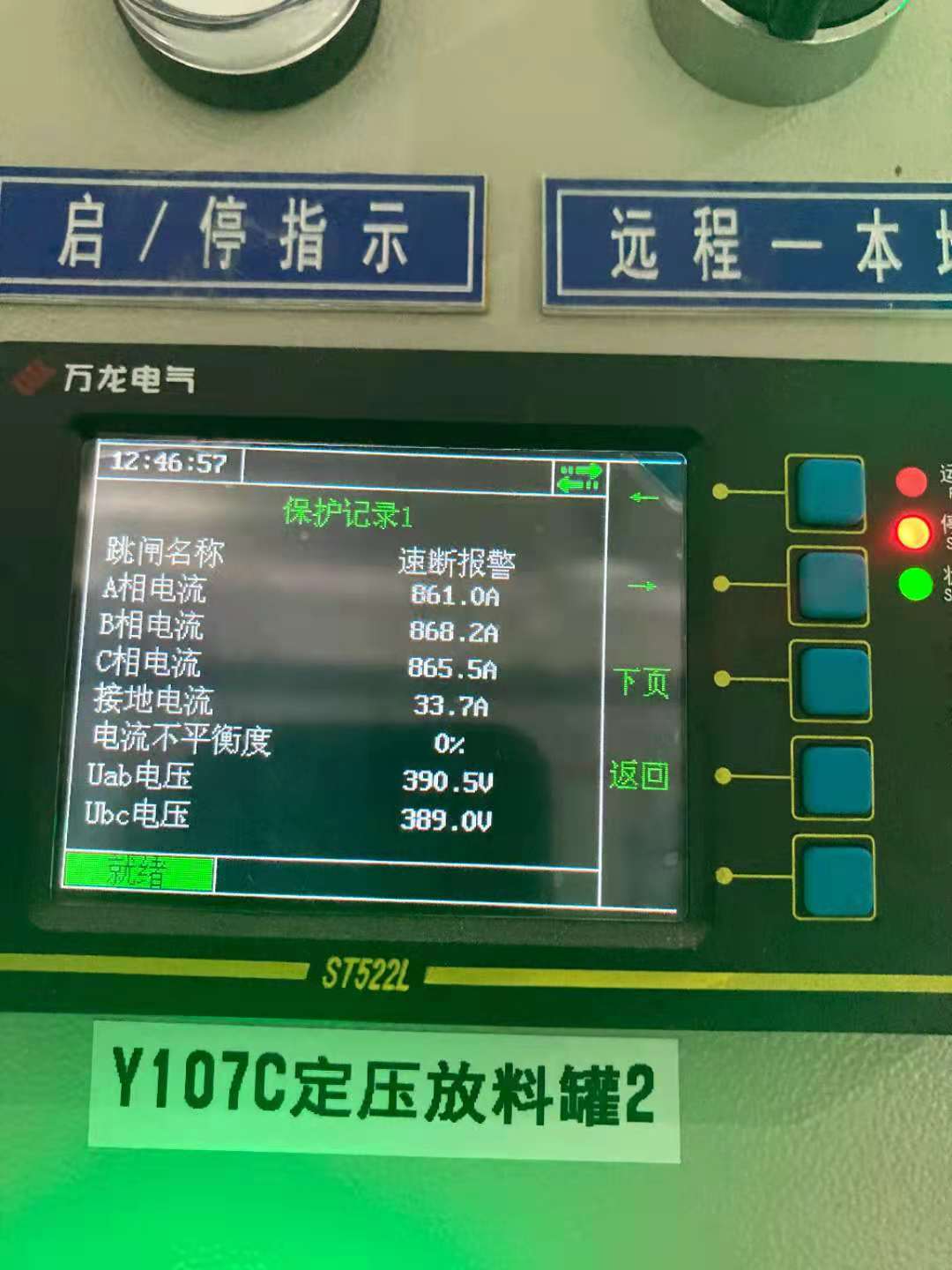

※谐波监测功能：集成了电流电压谐波监测功能，发现有谐波污染可及时提醒增设治理谐波的设备；※友好的人机界面：10行中文彩*图色**形液晶显示，简单便捷的操控菜单。
