​作者|大神修卡车

众所周知

在SCR系统中有个关键性部件---尿素泵

市面上各种各样不同型号

很多初入行的修理人员，

碰到它们无从下手,

不知如何查看、分析、检查、排除故障，

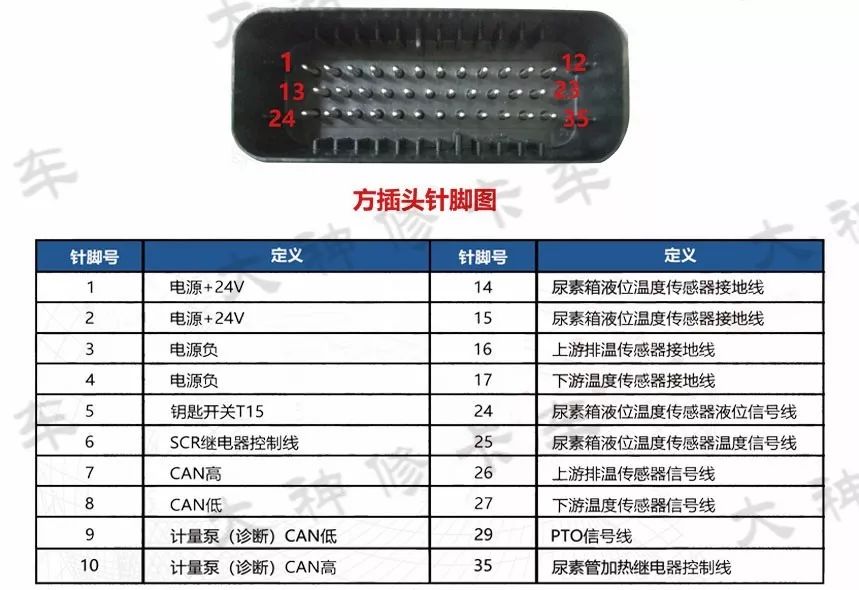

大神初步整理18种尿素泵的内部工作原理、针脚定义分享给大家

今天就带你先看看9种尿素泵

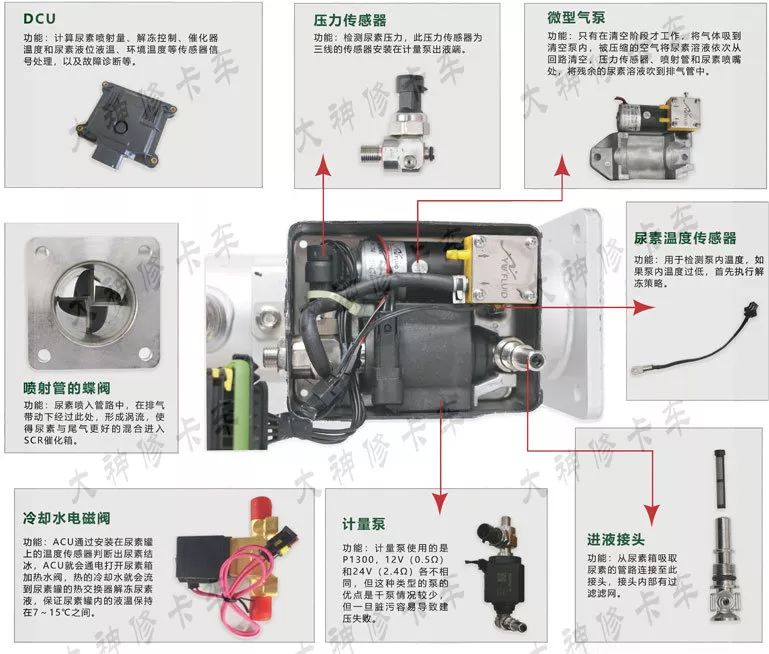

【1】艾可蓝2.0气辅助尿素泵分解图

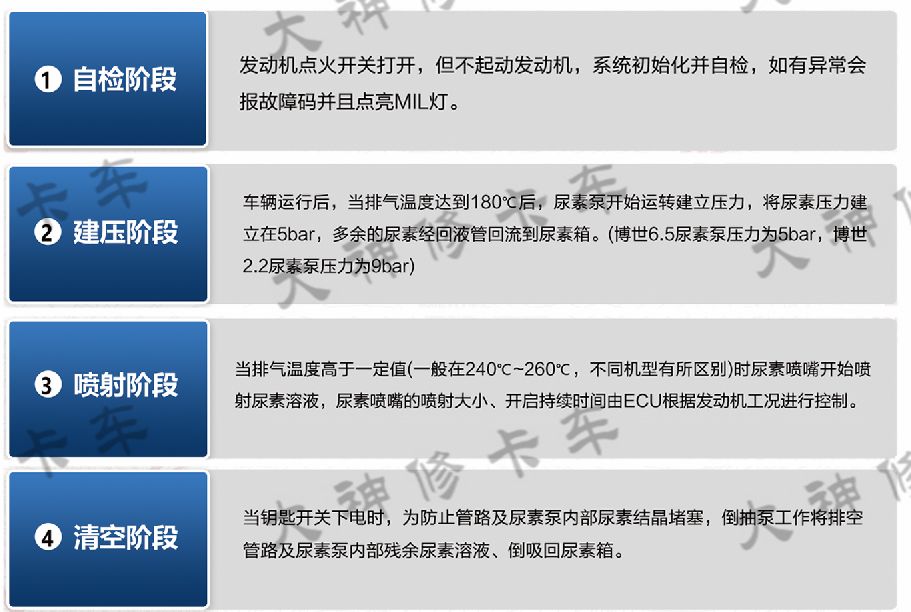

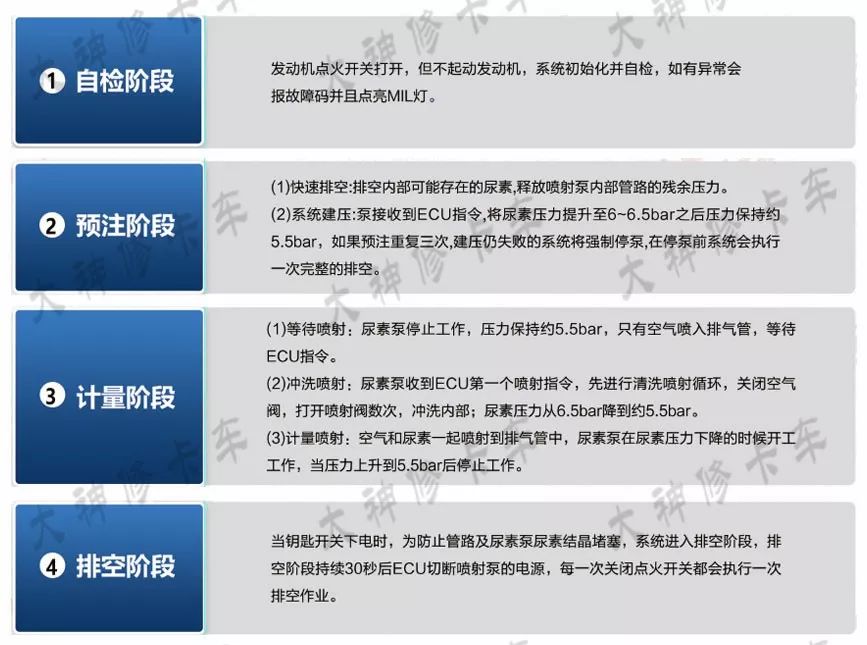

系统工作过程

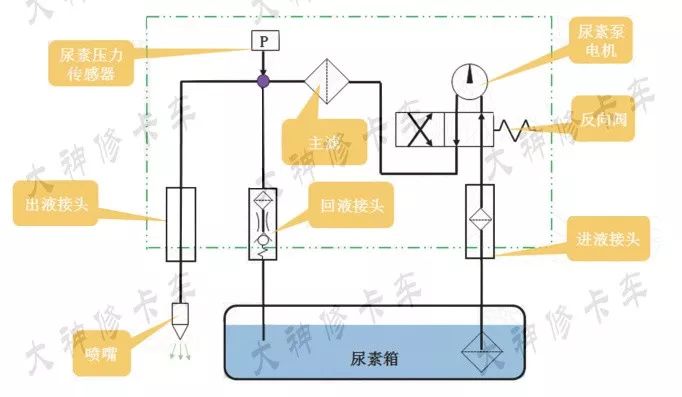

艾可蓝2.0气辅助尿素泵内部原理图

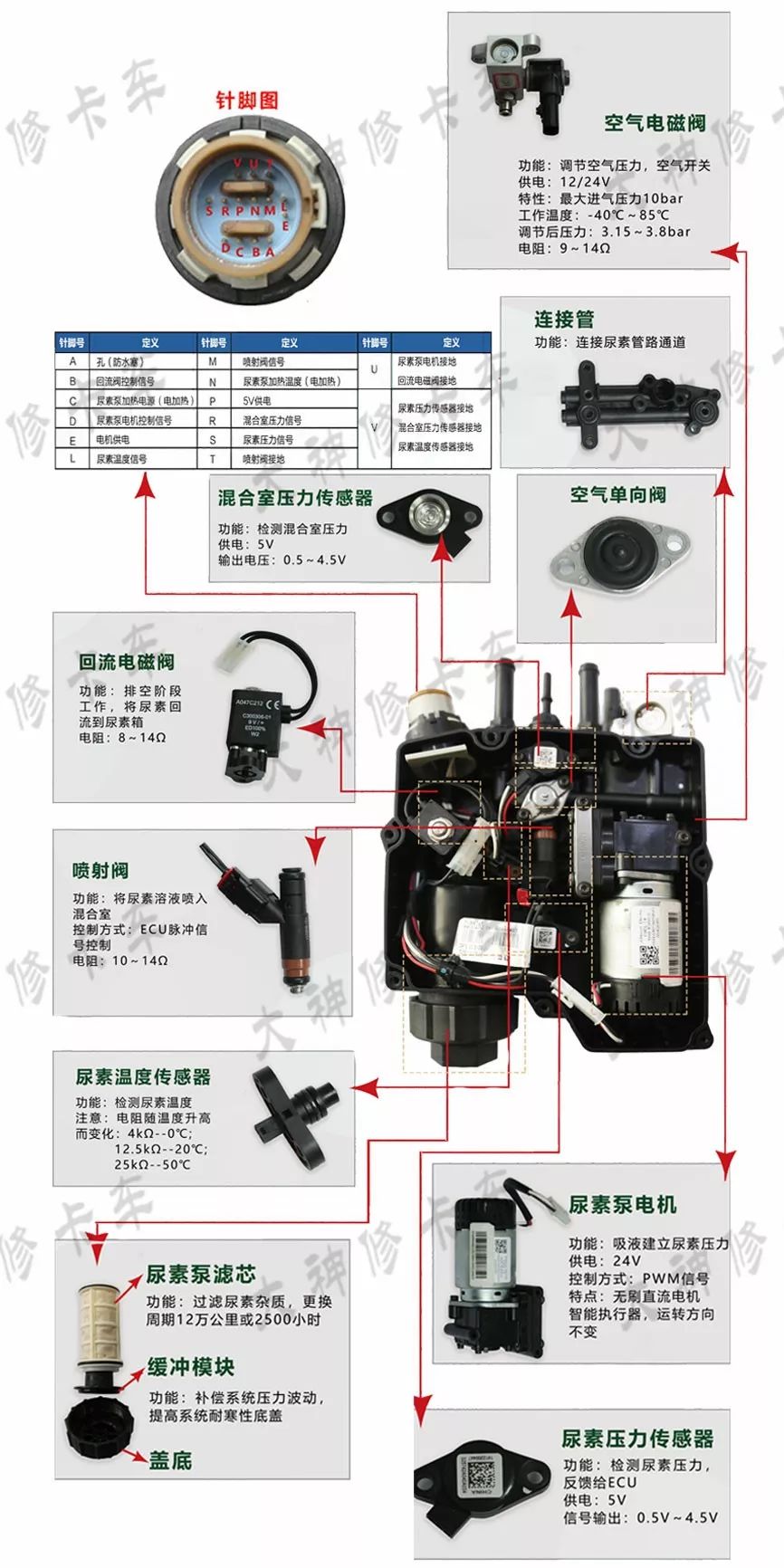

【2】艾可蓝3.0非气辅助尿素泵分解图

系统工作过程

艾可蓝3.0非气辅助尿素泵内部原理图

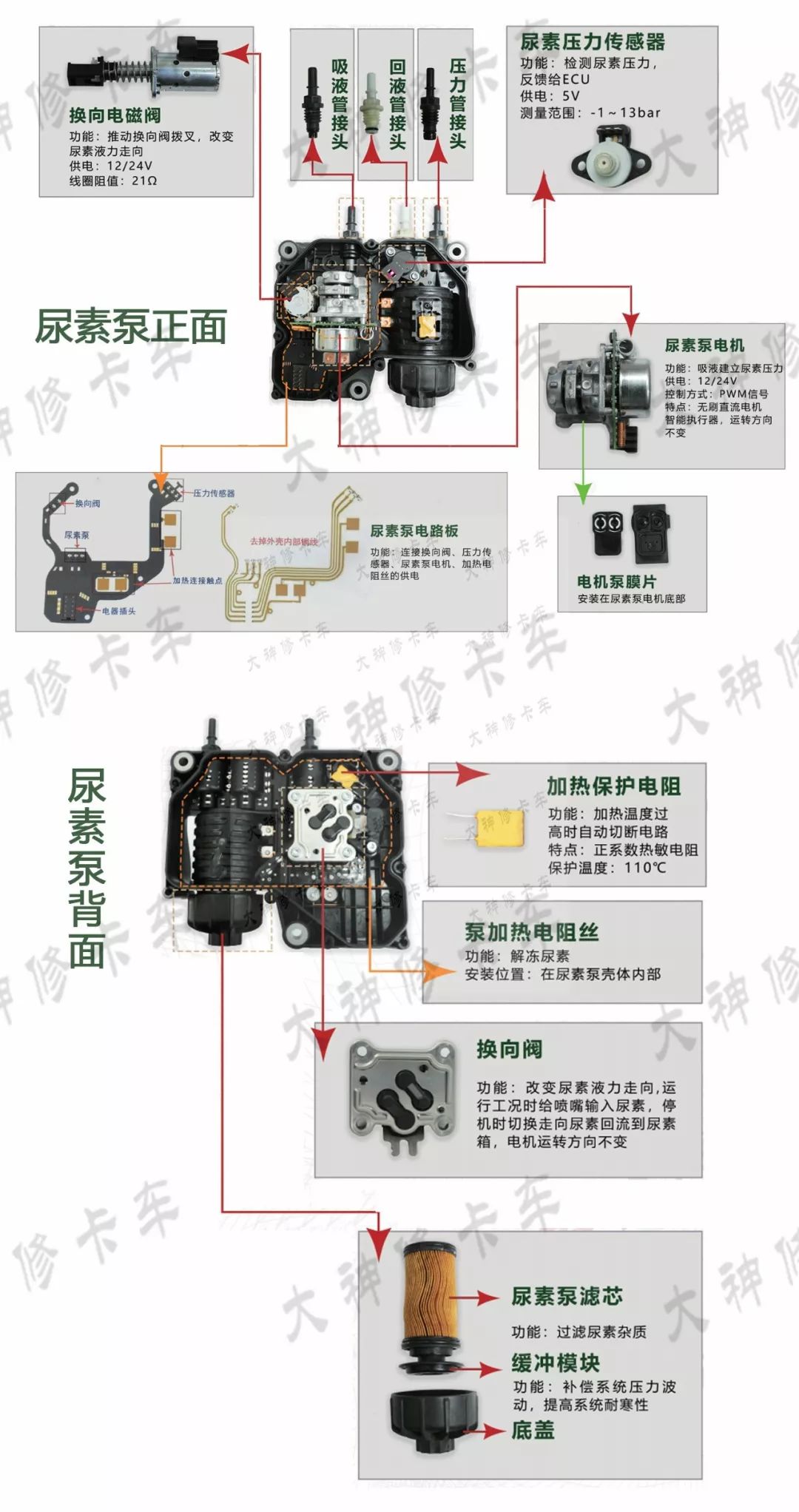

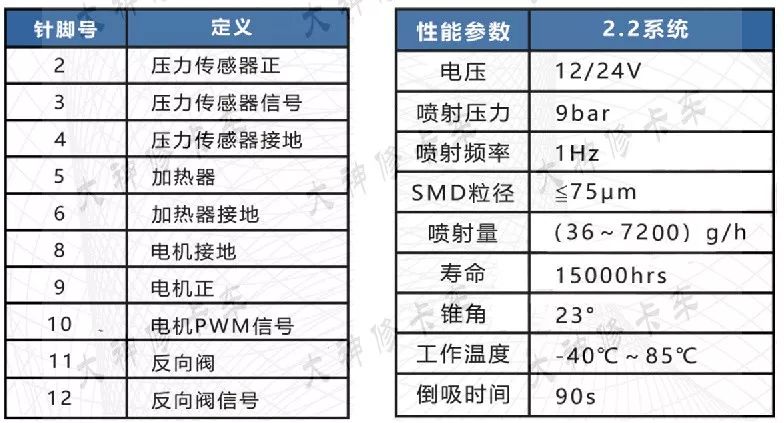

【3】博世2.2后处理SCR尿素泵分解图

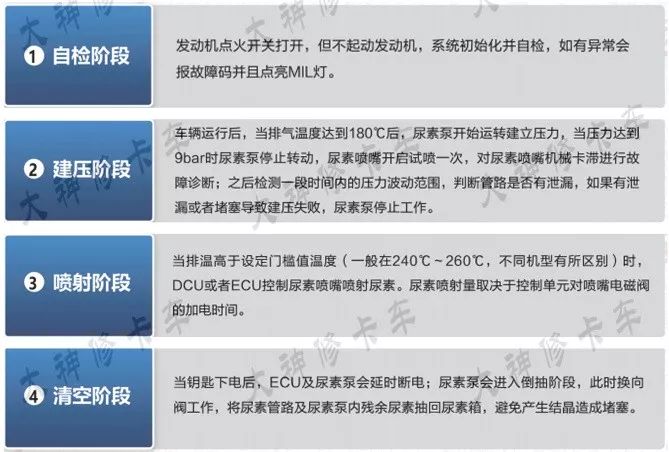

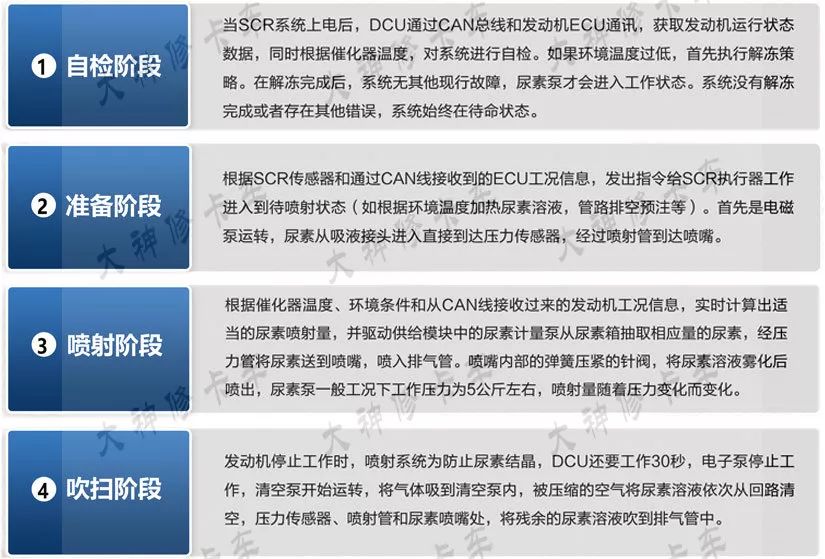

系统工作过程

博世2.2后处理SCR尿素泵内部原理图

【4】博世6.5后处理SCR尿素泵分解

系统工作过程

博世6.5后处理SCR尿素泵内部原理图

【5】迪耐斯通达尿素泵分解图

系统工作过程

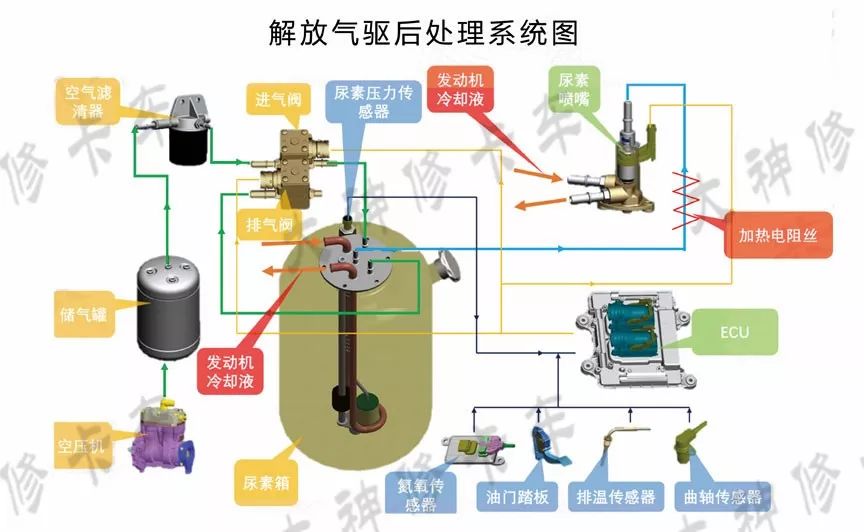

【6】解放气驱后处理系统图

系统工作过程

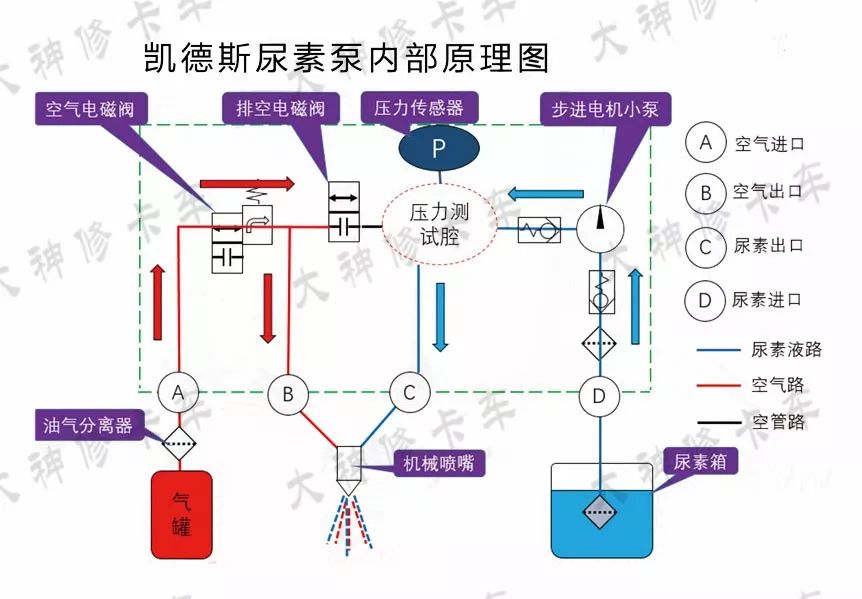

【7】凯德斯尿素泵分解图

系统工作过程

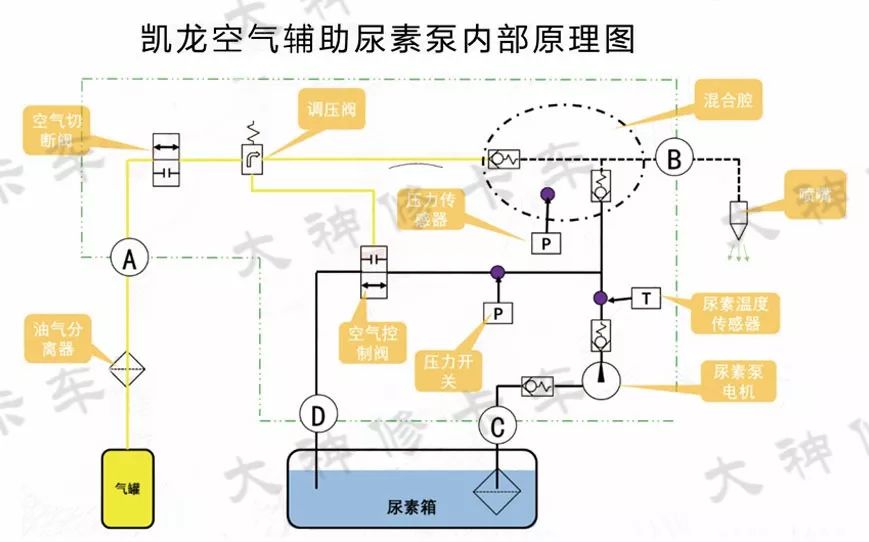

【8】凯龙空气辅助尿素泵分解图

系统工作过程

【9】康明斯Ecofit尿素泵分解图

系统工作过程

师傅，今天的内容可还满意？

不要忘记

18种尿素泵才分享了9种，

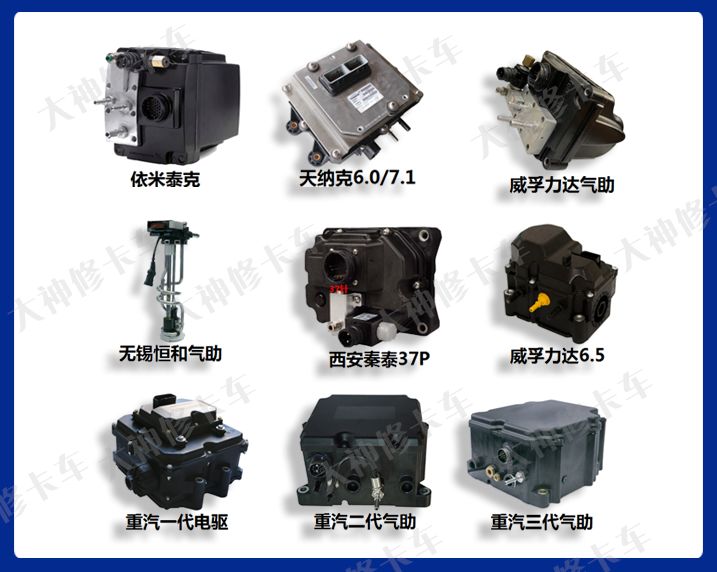

下期内容将给大家介绍另外9种类型：

天纳克6.0 | 威孚力达3.0 | 无锡恒和气助式

重汽空气辅助 | 重汽自主电驱 | 凯龙非气辅助

西安秦泰 | 依米泰克 | 重汽国五自主

-- 【本文完】 ---
