近日收到深圳众仪电测的一块万用表。
说实话，除了胜利，优利德，宝工，福禄克 以外其他牌子的万用表还真不是很了解。
众仪的表以前也是听过，但是从来没深入了解过。
这次正好有机会来了解一下了。
众仪ZT111的参数。
曾经看过ZT101 102 109 都是6000字显示。以为ZT111也是6000字。。。
后来才发现原来是9999字~~~不错！
和ZT109相比ZT111增加了NCV、温度和100MΩ电阻量程，取消了频率输出功能。
白色无印刷包装盒。试用品？还是之前的也都是这样的包装？

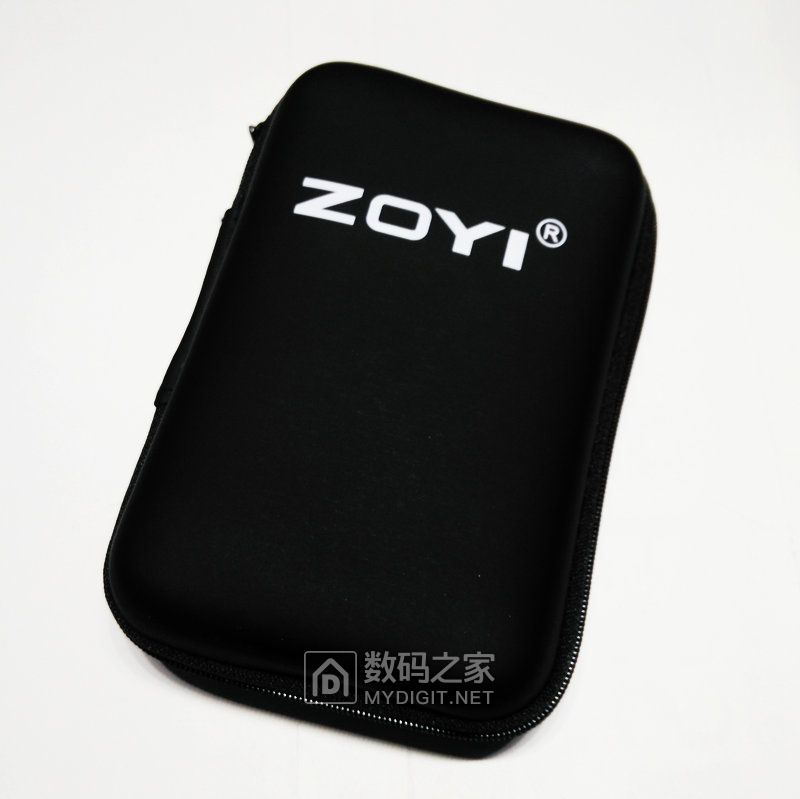

万用表硬壳收纳包。方便外出携带。
以为表和包差不多一样大呢。实际打开一看，表还要小不少的。
说明书，这个基本就不用看啦~~~
包内附赠两个陶瓷保险管。

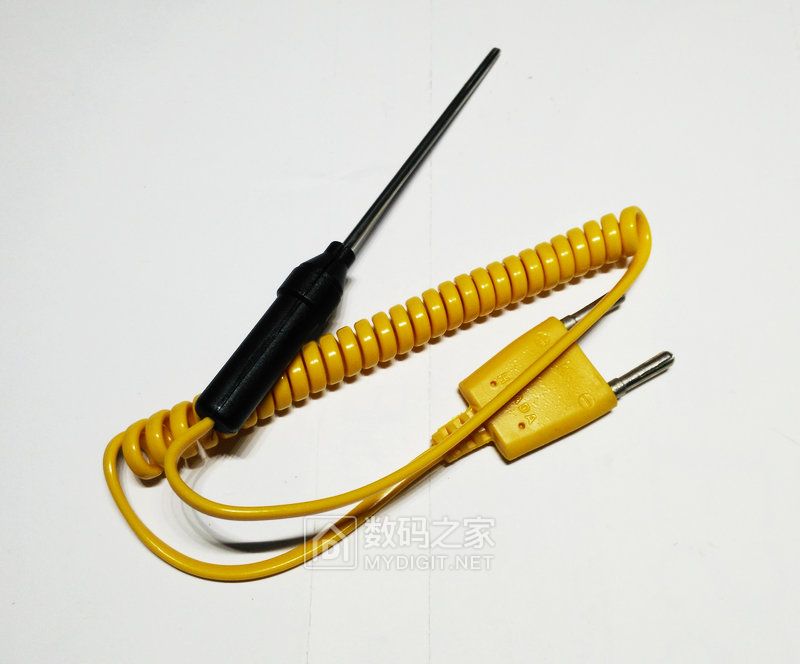

温度探头。

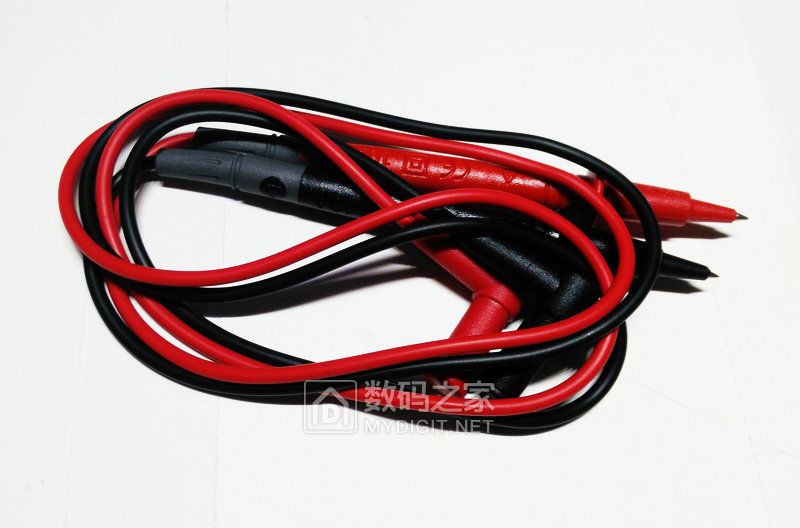

表笔。表笔线很软。

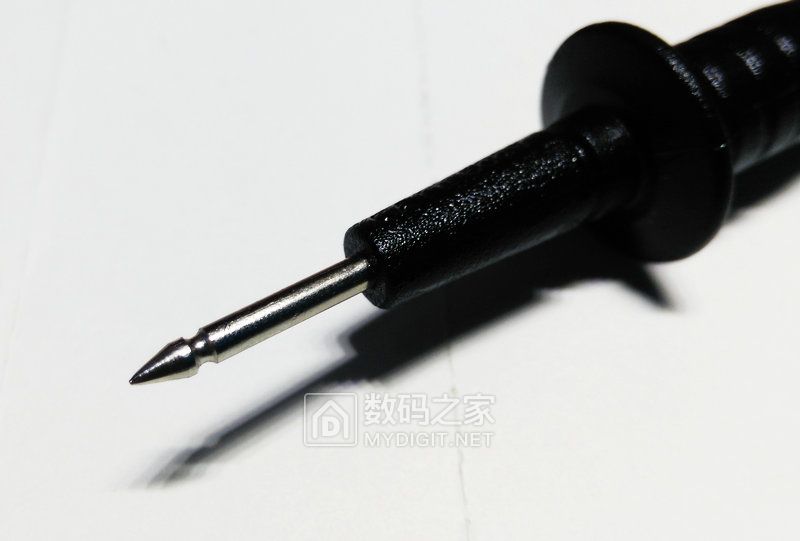

笔头带有高压绝缘保护套。

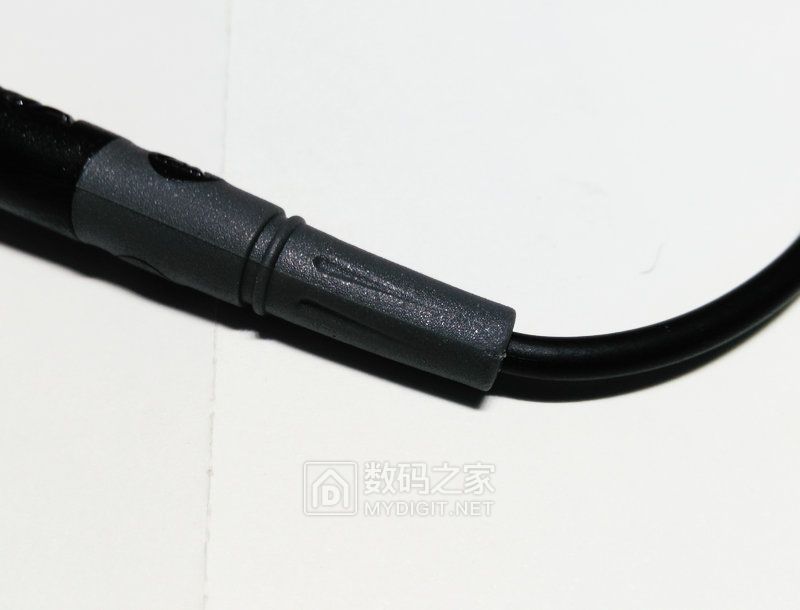

表笔尾部和线是胶封成一体的。可有效降低尾部断线的可能性。
万用表正面照。
和UT61E对比下大小~

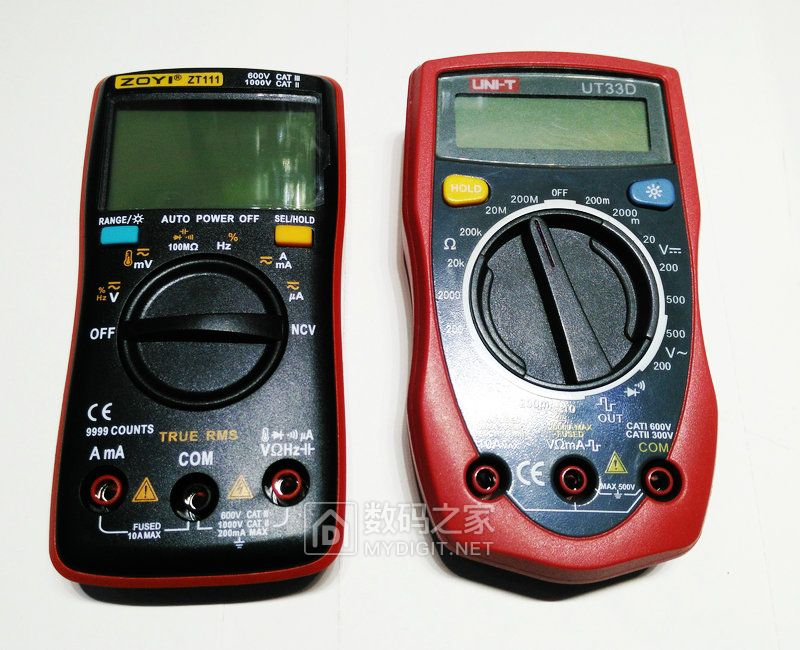

和UT33对比下，比UT33还要小一圈。而且，比UT33也薄了不少。
三围，长度大约12.5cm。

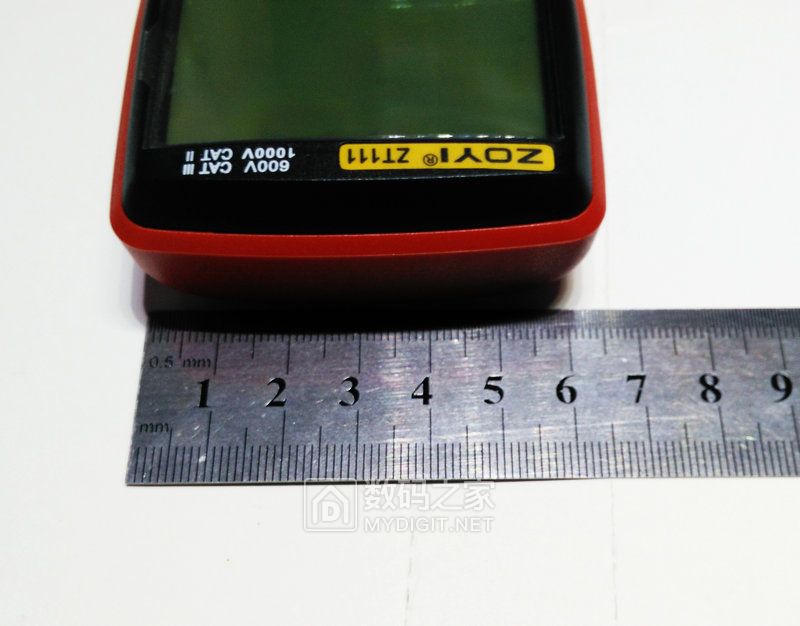

上部最宽处宽度大约6.5cm。

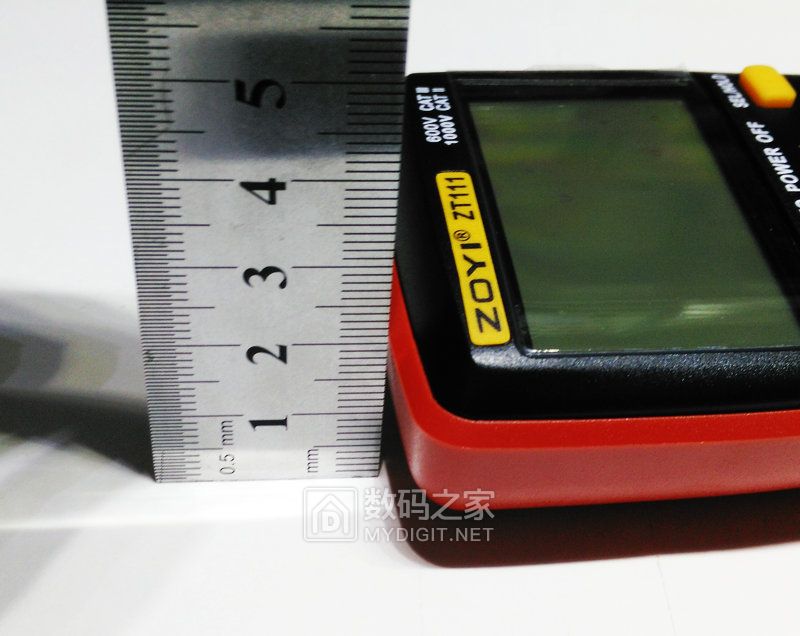

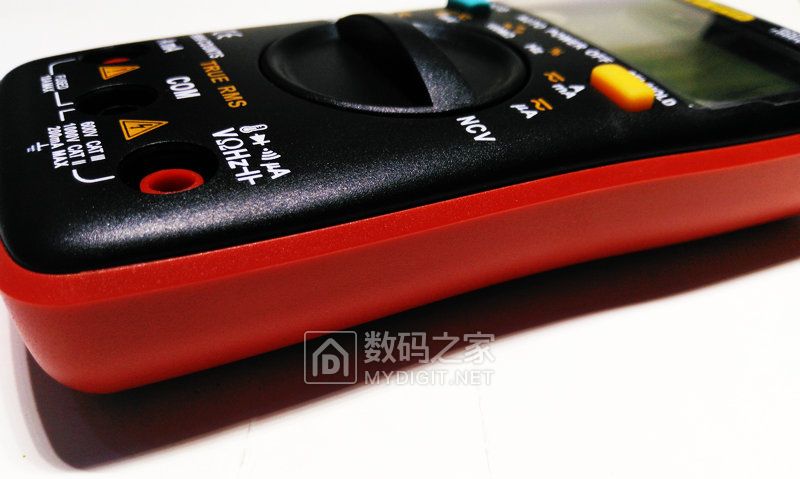

上部最厚的部位大概2.5cm。
还是相当便携的。
表壳印刷部分，印刷字体很清晰。丝毫没有廉价感。
档位很少，但是功能很全面。对应的功能可以通过按键切换。

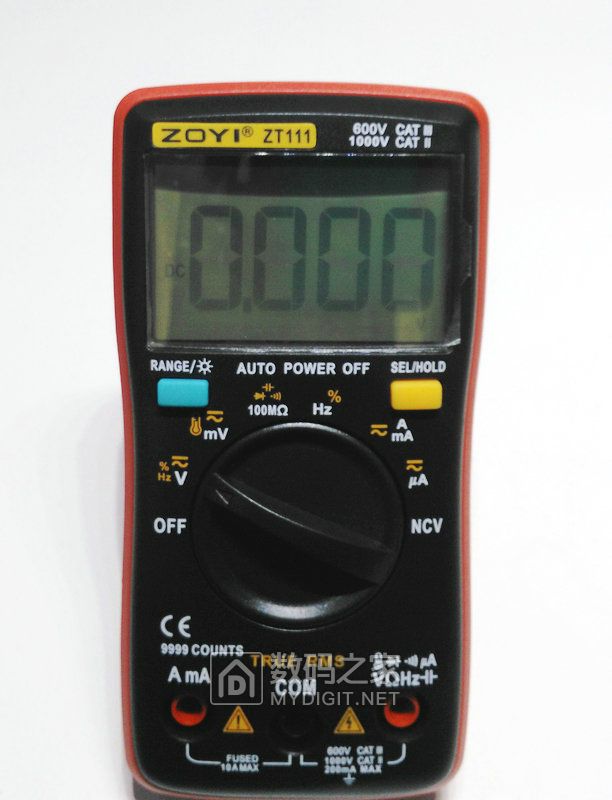

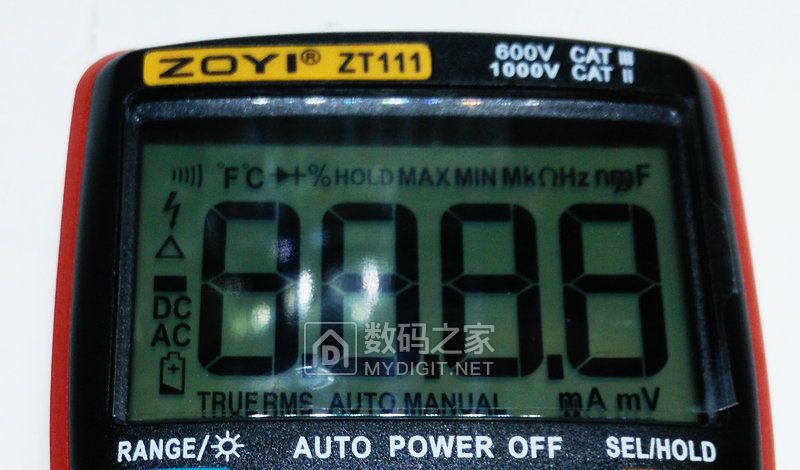

开机，液晶屏满显自检。
长按RANGE键可以开启背光，亮度很均匀。
不过，背光亮灯时间有点长，大概有1分钟左右。。。
液晶屏可视角度略差。
平放状态可视效果最好。
但是把表支在桌面上，正常高度坐姿下可视效果就差了不少。
点亮背光后可视效果更差了。。。
ZT111，70C，UT61E 全部支撑状态下的可是角度对比。
可见UT61E的可视角度最好。ZT111和70C都是偏差的。

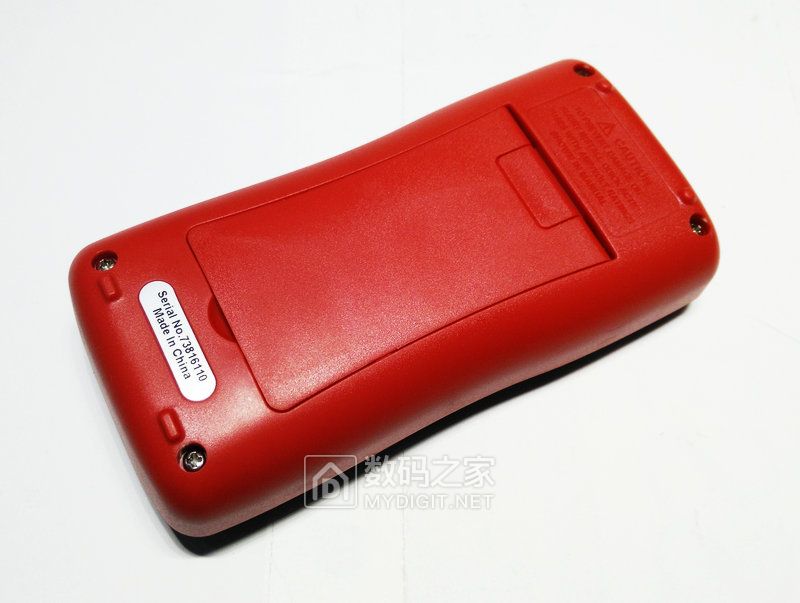

背面表壳四角四颗螺丝固定。
没看到实物的时候，以为这块表红色的部分为软胶材质。
实际上红色部分是塑料的。如果加个软胶套就好了。

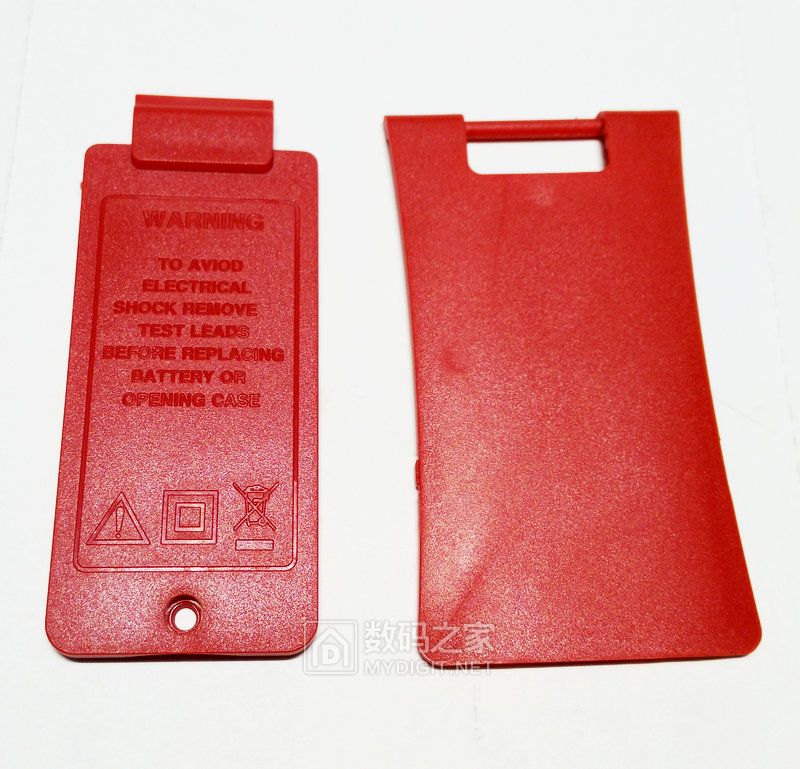

电池仓盖和支架。
打开支架可以看到电池仓盖的螺丝。
拆掉螺丝以后电池仓盖和支架是分开的。
个人感觉，还是像61E那样设计成一体的更方便拆装。
使用两节AAA电池供电。这个必须绝对好评。
AAA相比6F22来说优点实在太多太多了~
三块表同时接到可调电源上对比。
可调电源并非基准。数据仅供参考。
整体来看，70C的测量值要比61E和ZT111偏高一点。
看来有空要折腾个基准了。。。
电阻档，自动量程切换的时候有点慢。
和61E 70C 相比要慢一点。
表笔线阻大概0.05欧。
测量1欧电阻。
10K电阻。
由于缺少基准器件和设备，所以借用其他大神的测试图作为参考。
50ma电流测试。
100ma电流测试。

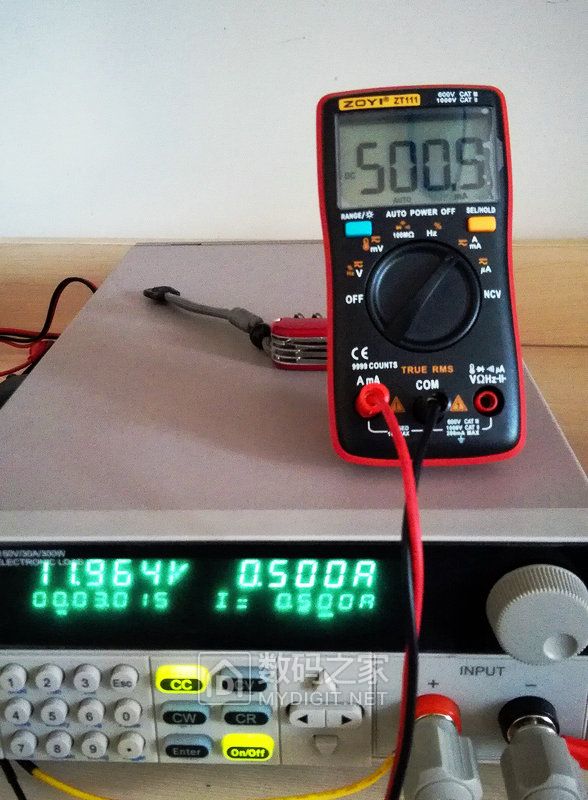

500ma电流测试。
总体来说，精度还是可以的。足矣满足维修，DIY折腾用了。
开始拆解。后盖四颗螺丝拆掉以后即可打开后盖。

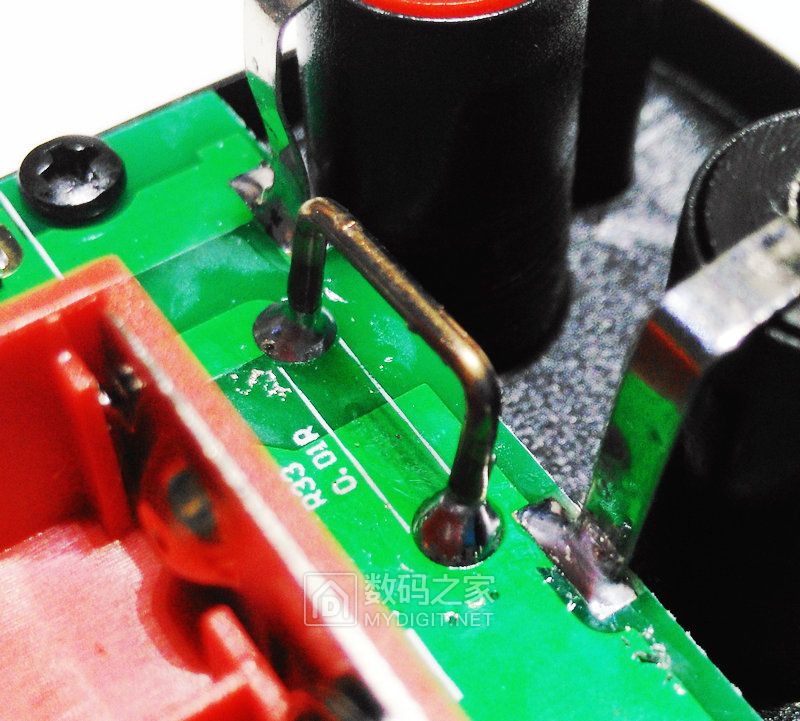

0.01欧取样。

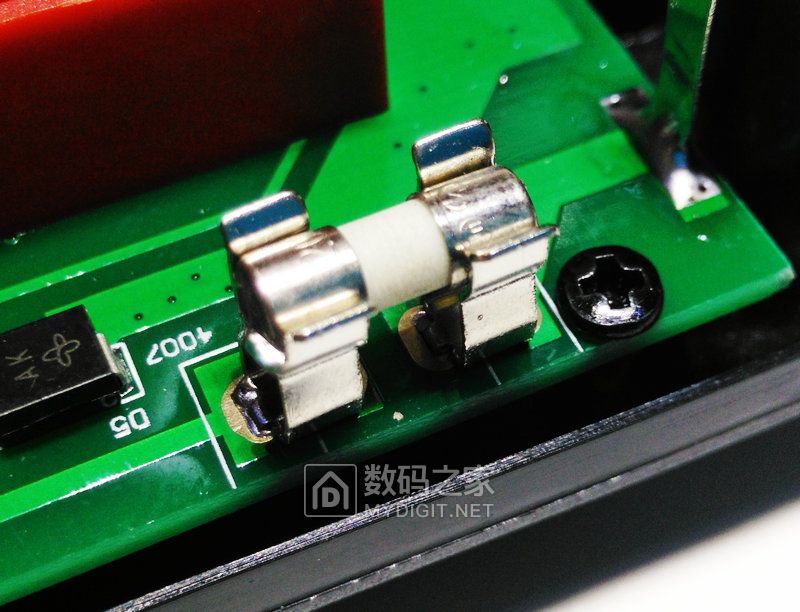

电池盒两侧各一个保险，这边是ma档保险，另一边是10A档保险。

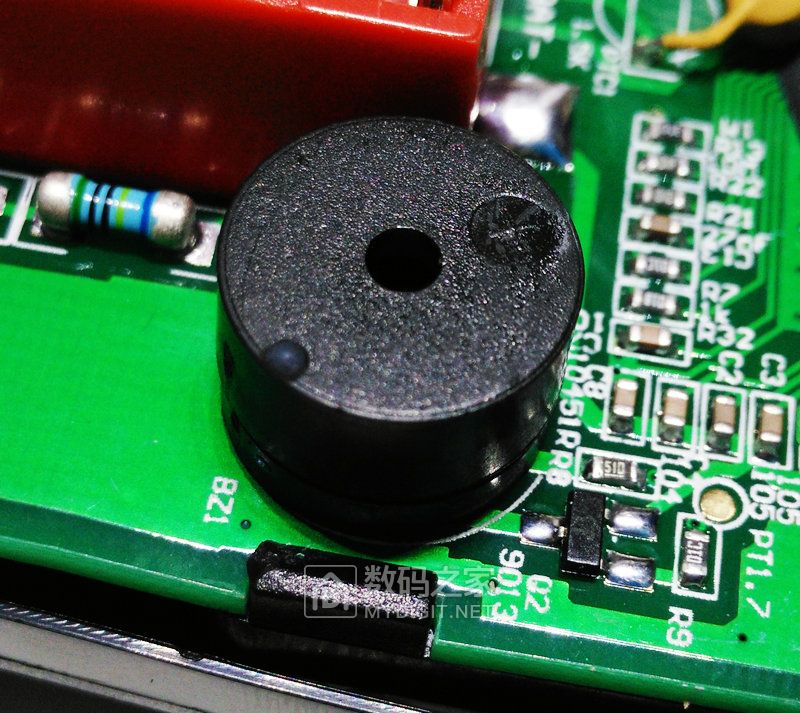

蜂鸣器，这算是我用过所有万用表中，蜂鸣器音量最大的一个！
70C那个蜂鸣器是最小的一个。。。白天很难辨认。。。
ICL8069低电压基准。

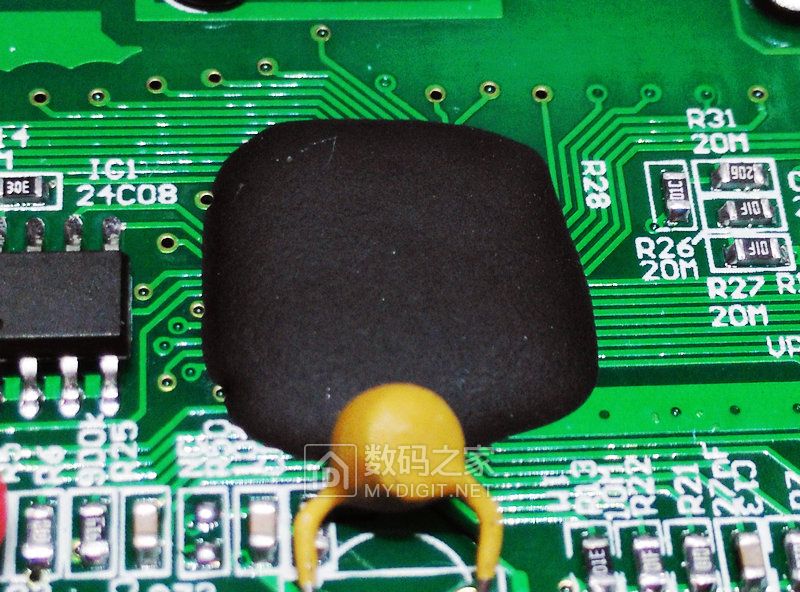

牛屎单片机。
牛屎不怕，但是对于强迫症来说，这个牛屎，既不是方的，也不是圆的，有点。。。
24C02 rom
电池盒正负极直接焊接在电路板上。
电池盒的另一头没有任何固定。靠表壳压紧。
强迫症表示，在电池盒下面贴一片双面胶把电池盒粘在电路板上会比较放心。
电路板另一面。

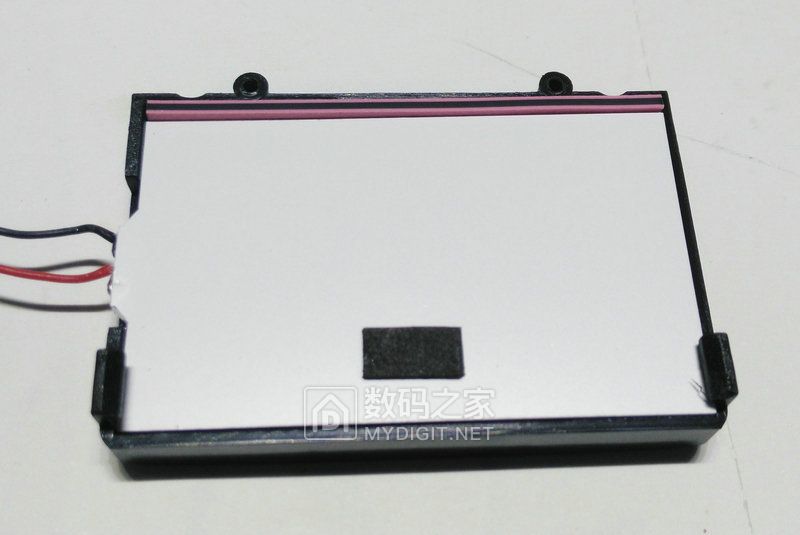

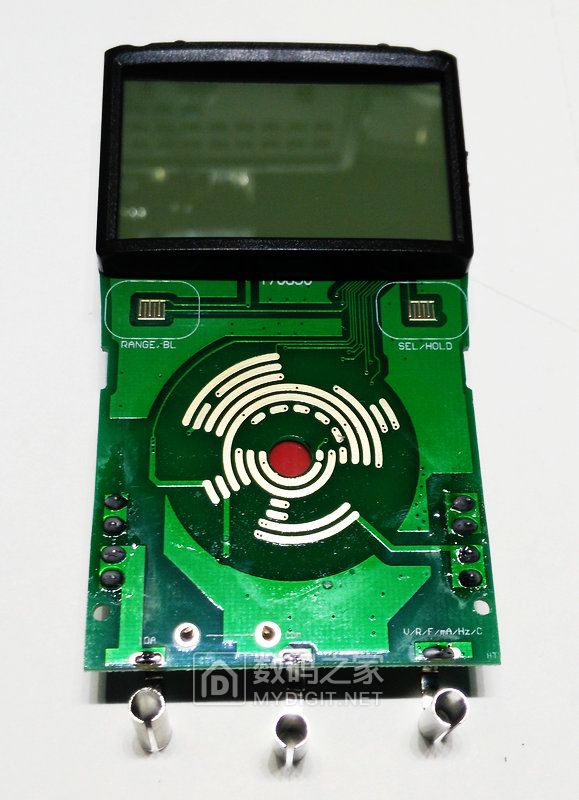

液晶屏和背光板。液晶屏采用导电橡胶连接。

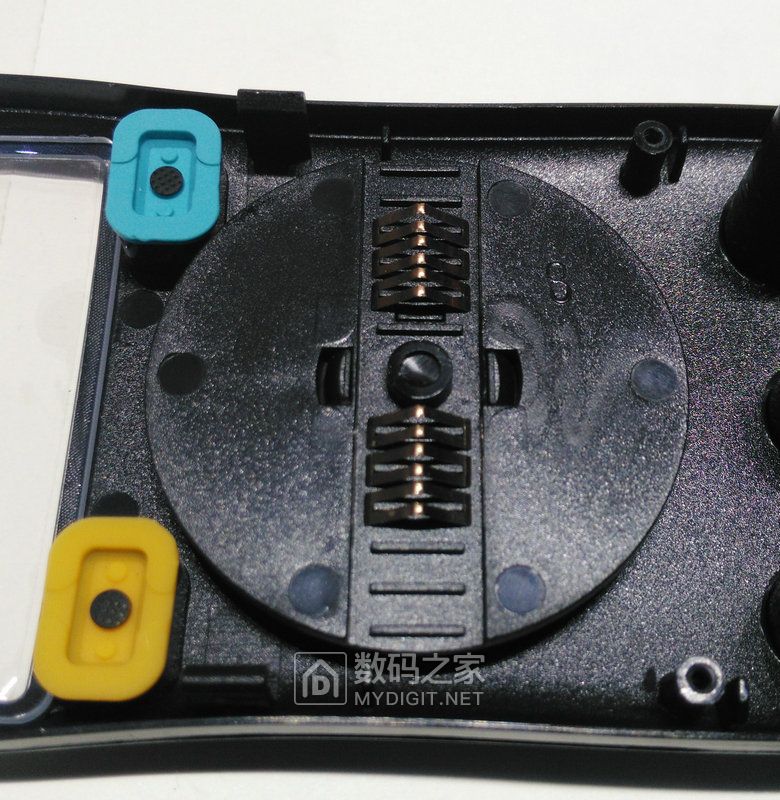

转盘和按键。

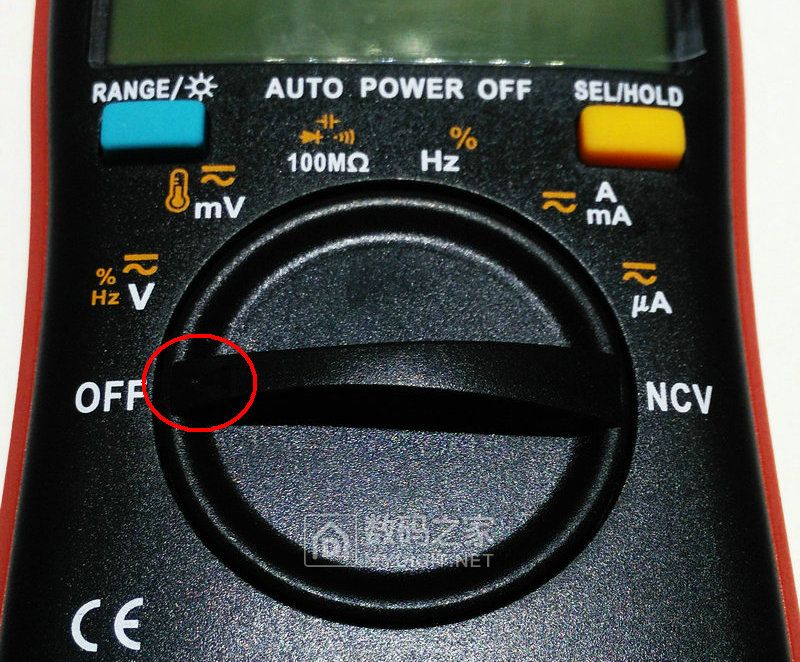

原来的转盘指示点只有一个凹槽，看起来很不显眼。

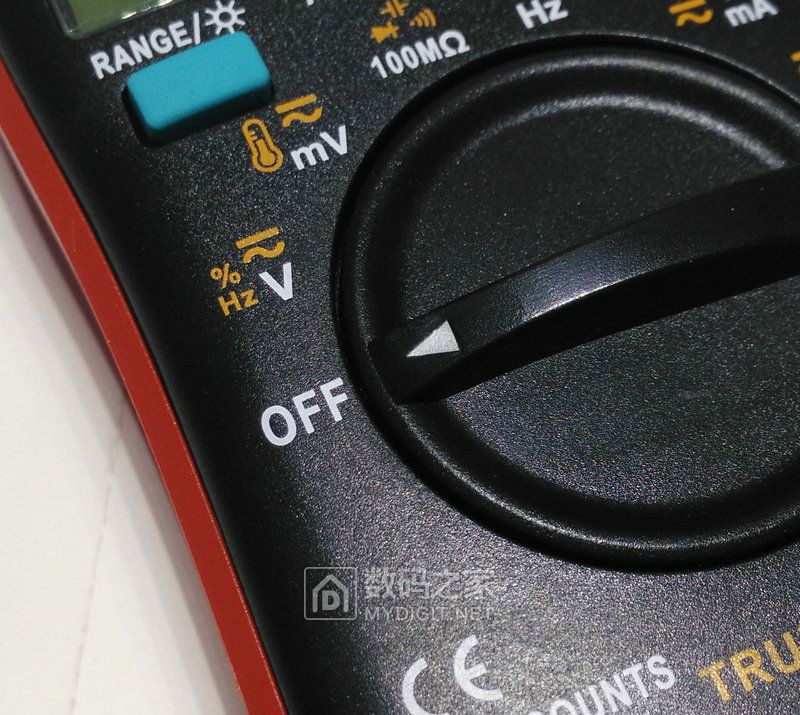

剪了块银色贴膜把转盘指示点贴上了。这样看起来很显眼，一目了然~~
强迫症表示，表壳后面应该加个屏蔽层。
于是找来铝箔胶带，铝箔面贴一层透明胶布做绝缘。

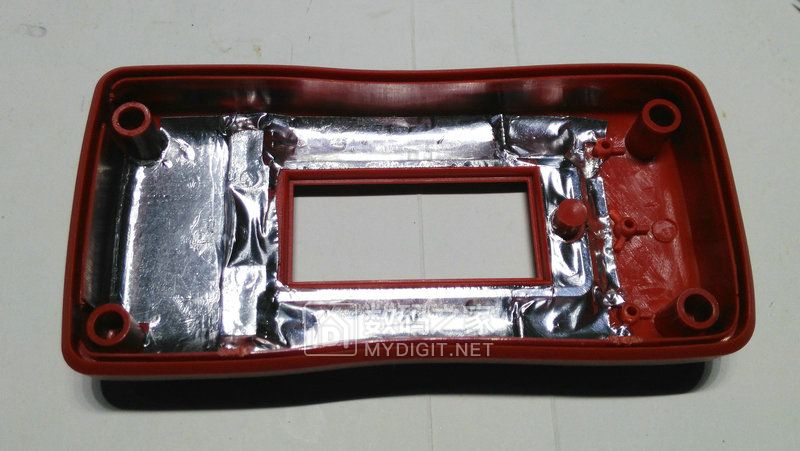

剪好形状贴在表壳背面。

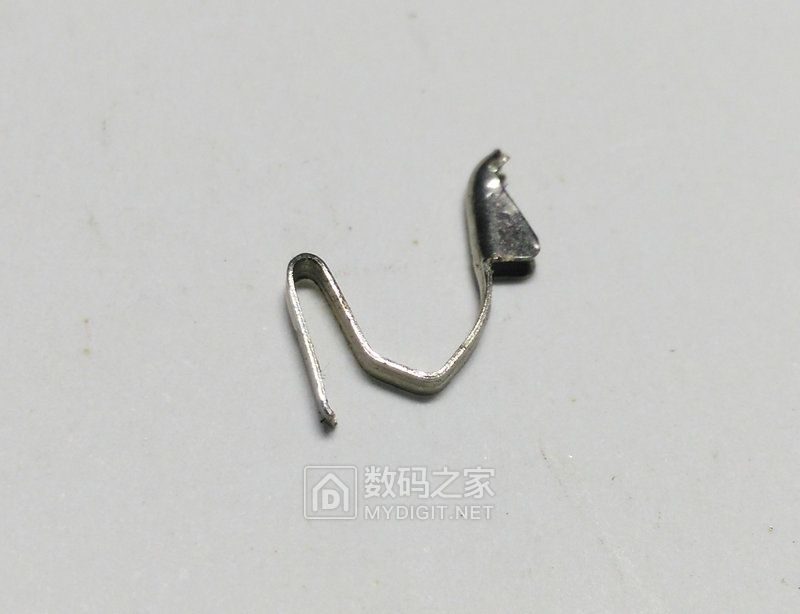

找来三星座充上的电池触点，弯一下。
弯好的触点直接卡在电池负极片和电池盒的缝隙里。
调整触点高度，这样扣上以后就和背面的铝箔导通。
总结，众仪ZT111，在便携表里算是功能很全面的一款。自动量程，体积小巧，精度也很不错。而且使用AAA电池供电。外出携带很是方便。
缺点，液晶屏可视角度太差，在某些特殊场合，特殊放置位置的时候会造成读取困难。
电阻档自动量程反应过慢。还有就是，作为一款便携式万用表，外出携带自然是少不了。正因为这样，所以觉得外壳更有必要加软质保护套。
