任务描述
控制要求;按一次按钮，门铃响2S，停止3S，响5次后停止。
试求：写出PLC输入、输出分配表；画出状态转移图；编写步进梯形图程序。

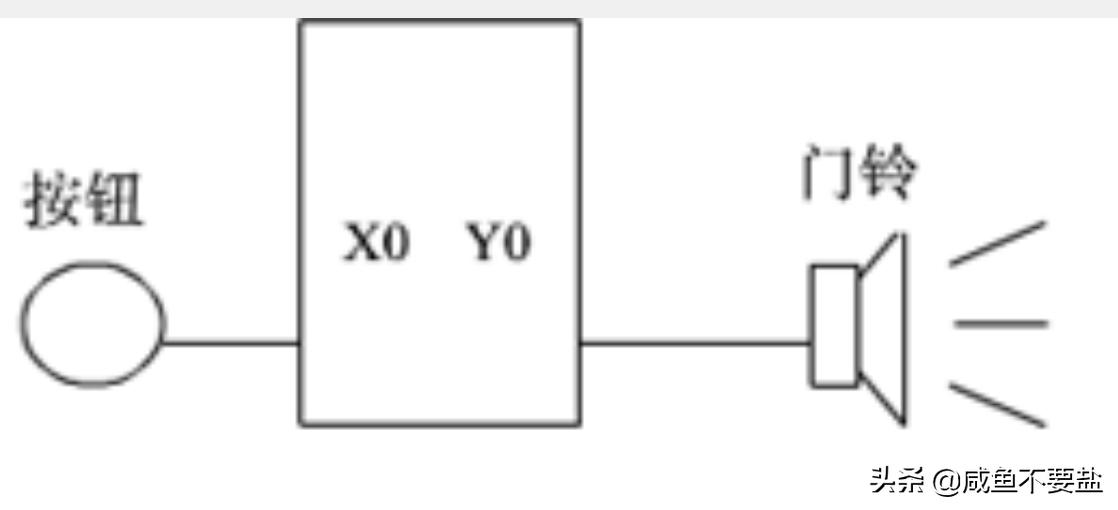

I/0地址分配表
|
输入/输出 |
地址 |
注释 |
|
输入 |
X000 |
按钮 |
|
输出 |
Y000 |
门铃 |

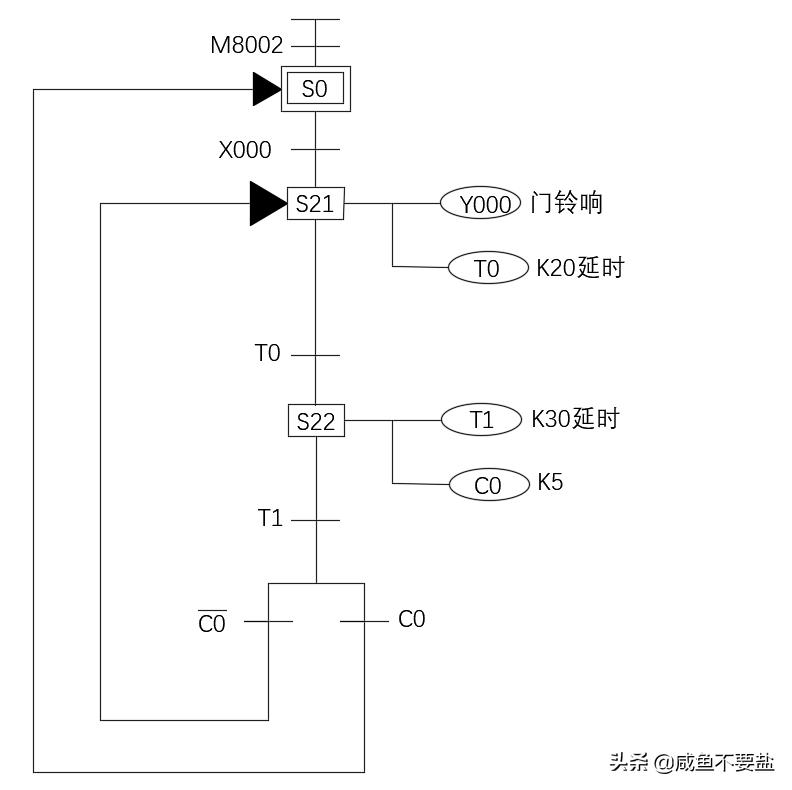

状态转移图

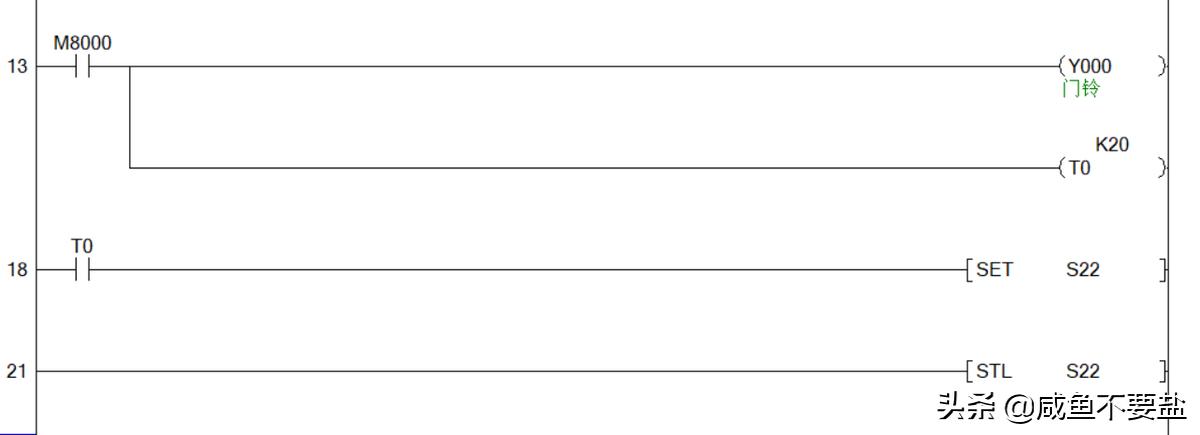

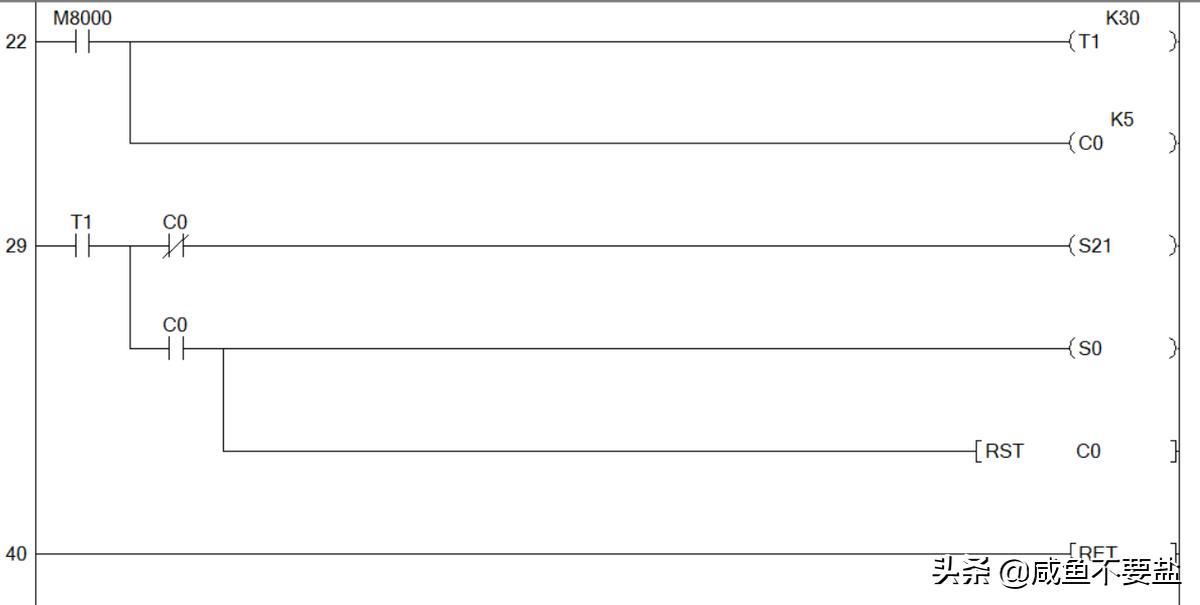

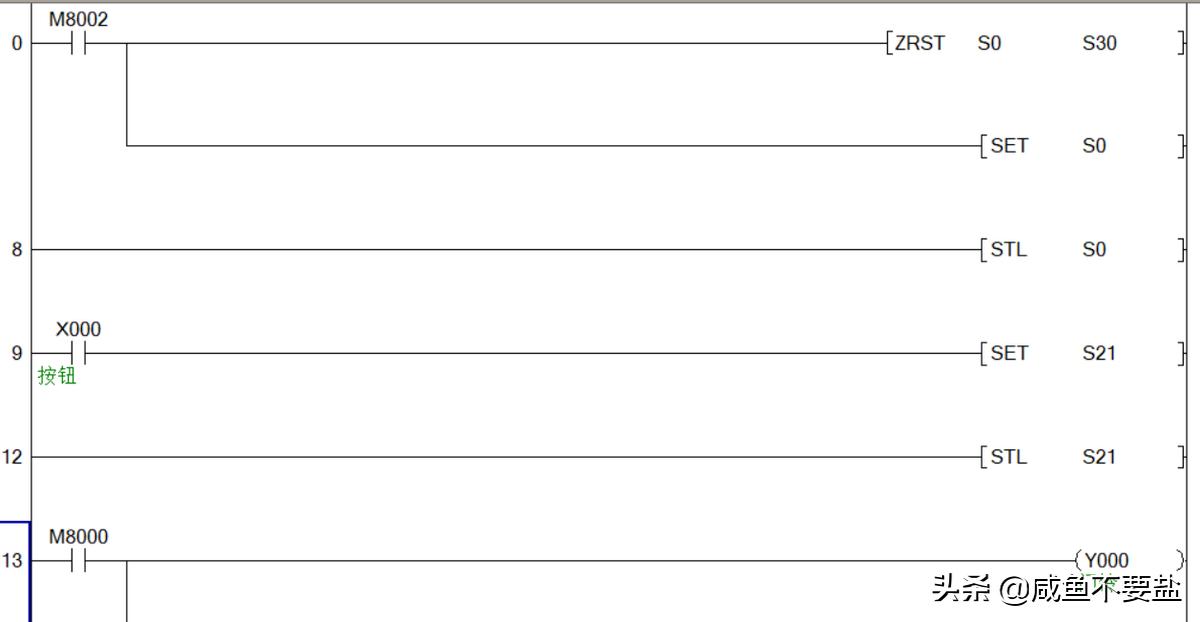

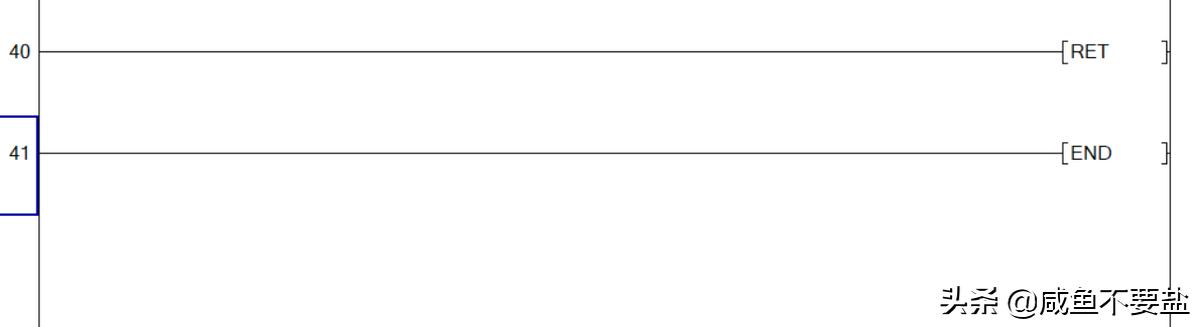

梯形图
