随着模切行业的发展，人们对产品要求越来越高、对产品品质的把关也越来越严格，如何把控产品质量成为大家心中最关心的问题。
然而CCD视觉品检机的出现却带来了新的改变和机遇，下面我们就为大家介绍一下新一代CCD视觉品检机是怎么样的：
功能结构
CCD视觉品检机功能结构示意图（可点击放大查看）
功能结构： 放料轴、进料架、前联机光电、吸风电机、CCD摄像头、激光打标探头、走料压轮、色标传感器、摄像区、打标区、张力调节旋钮、影像显示器、触控面板、复检区、速度调节旋钮、启停控制旋钮、急停开关、收料轴、后联机光电。
主要功能单元

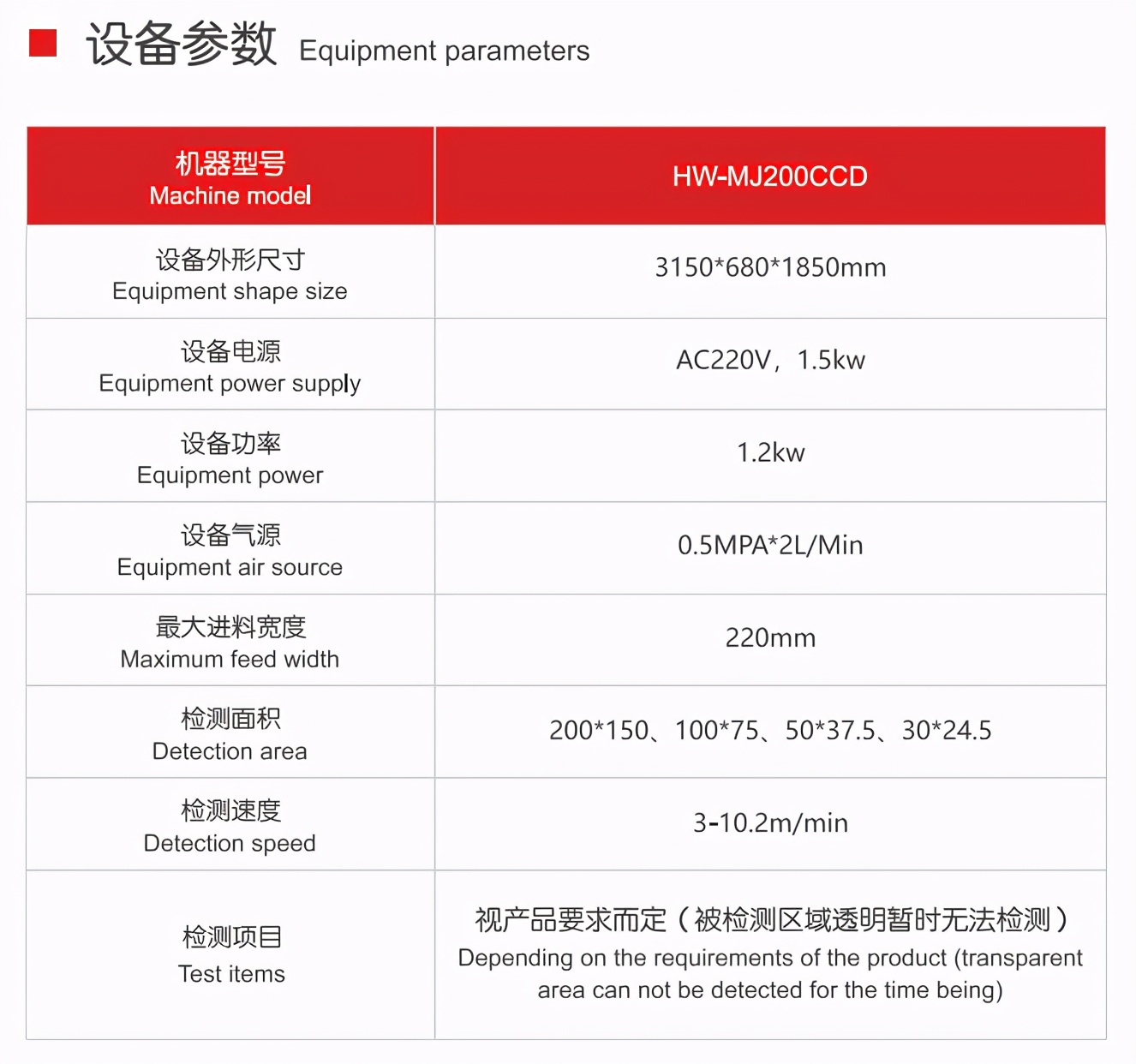

新一代CCD视觉品检机主要是针对卷材产品CCD检测尺寸及外观、激光标记不良品，其CCD检测公差为±0.05mm，激光打标公差为±0.5mm。
另外最大检测面积可达宽200mm*长150mm；其中最高运行速度为15m/min。
摄像功能单元：
CCD摄像的功能原理：利用光源的灯光反射作用将产品图像完整的呈现在CCD摄像头下面，摄像头根据色标信号对追踪产品进行拍照抓取，然后根据系统内保存的产品样品参数和已经抓取产品的尺寸、外观进行测量、数据集成、数据比对来判定产品的优劣程度并给出反馈信号。

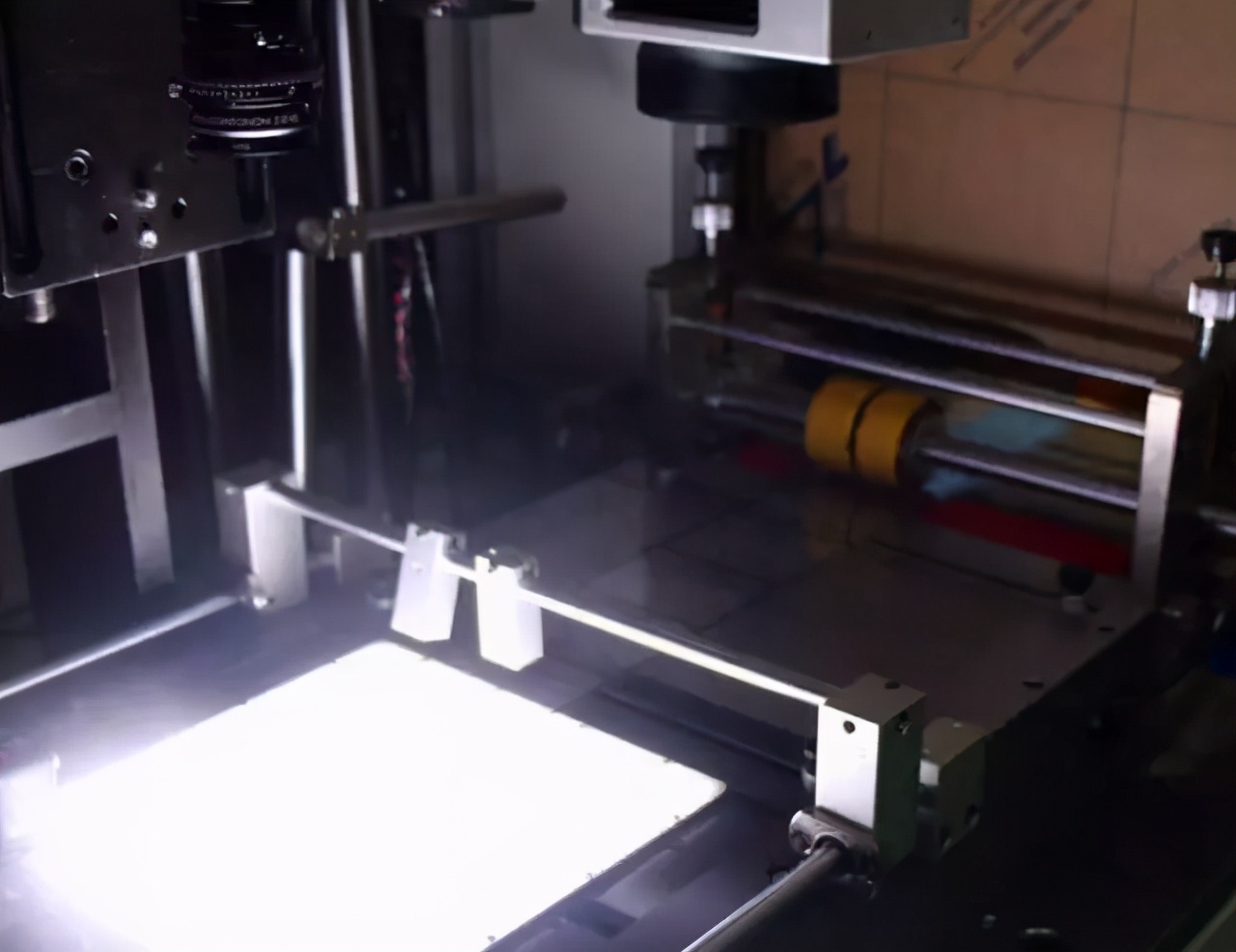

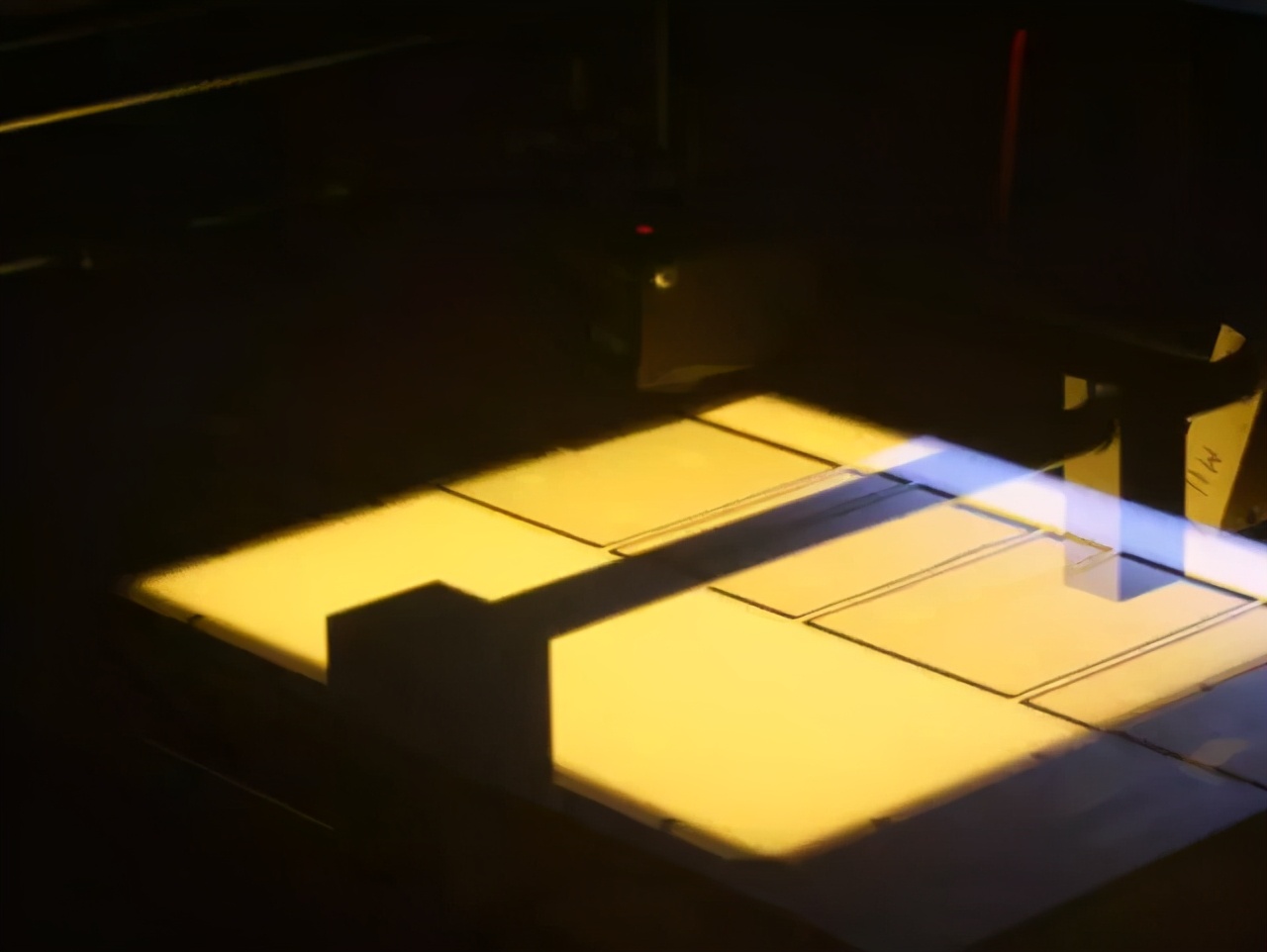

产品检测区，高清光源反射突出产品
色标传感器对产品进行色标追位
抓取产品图像的CCD高清摄像头
打标功能单元：
激光打标机系统功能原理主要为：利用摄像系统对产品进行拍照、参数抓取然后根据电脑存储标准产品数据进行比对，对于NG产品摄像系统给出不良信号，激光打标系统在接收NG产品信号时立即启动打标作业，对不良品进行激光打标标记，以达到对不良产品的标记作业。
CCD摄像抓取区，摄像头抓取产品
激光打标机和摄像头信号联机作业
激光打标系统对NG产品打标
新一代CCD视觉品检机能依据不同产品节省人工达50—70%；以设备代替人工，解决管理的烦恼，减轻管理的负担；也可做到对于设定好的检测内容漏判误判率几乎为0。进一步的做到“省时、省人、省料”，解决品质方面的问题。
